RESULT

PROCEED TO

DTC B1653 is output (for Floor Shift Type)

B

DTC B1653 is not output

C

HINT:

Codes other than DTC B1653 may be output at this time, but

they are not related to this check.

A

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

B

REPLACE CENTER AIRBAG SENSOR ASSEMBLY

C

END (SEAT INNER BELT ASSEMBLY LH IS DEFECTIVE)

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1653/3...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002OEF00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1655/37; Driver Side Seat Belt Buckle Switch

Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1655/37 Driver Side Seat Belt Buckle Switch Circuit Malfunction

DESCRIPTION

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B1655/37

signal, an open circuit signal, a short circuit to ground

signal or a short circuit to B+ signal in the seat belt

buckle switch LH circuit for 2 seconds.

Front seat inner belt LH malfunction

Center airbag sensor malfunction

Floor wire

Front seat inner belt

assembly LH (Seat

belt buckle switch LH)

Center airbag sensor

assembly

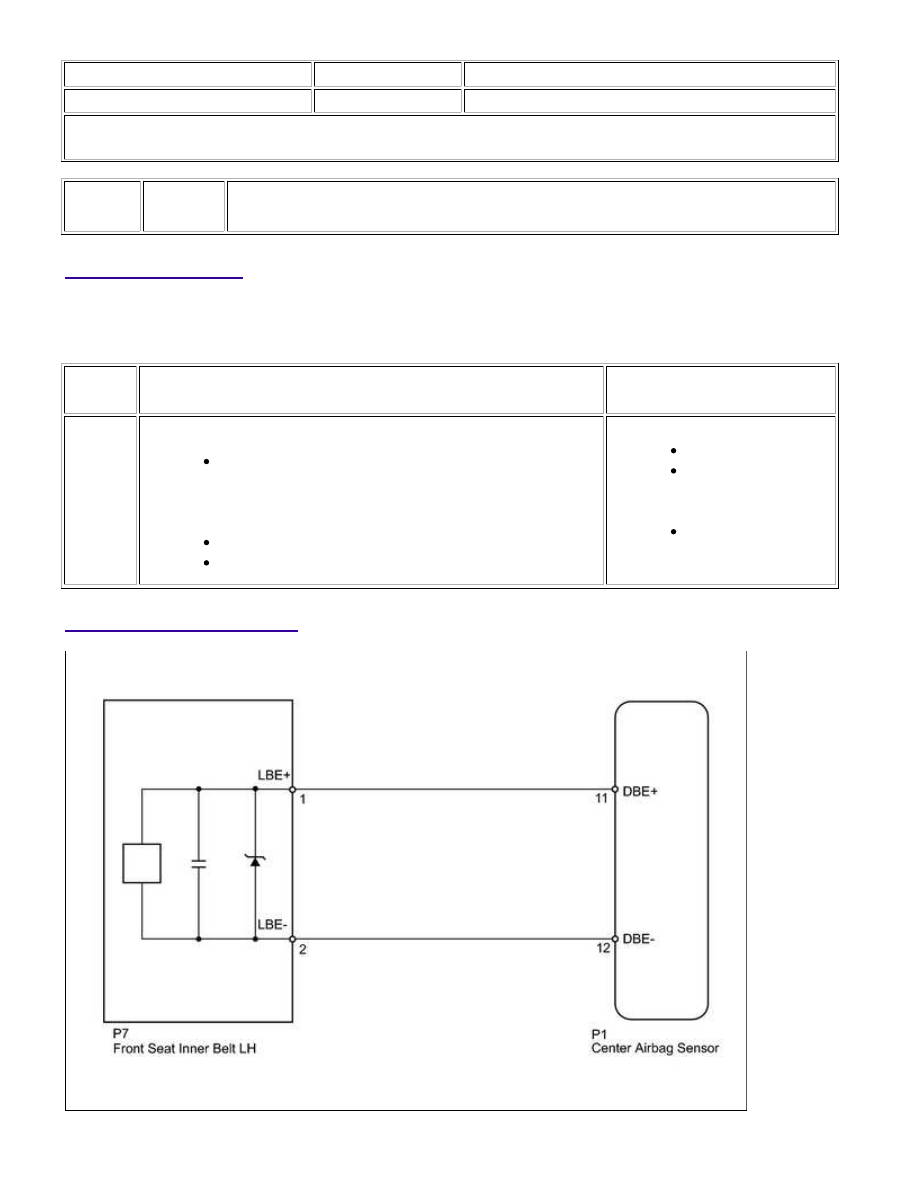

WIRING DIAGRAM

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1655/3...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

PROCEDURE

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60

seconds.

(b) Clear the DTCs



.

(c) Turn the ignition switch off.

(d) Turn the ignition switch to ON, and wait for at least 60

seconds.

(e) Check for DTCs



.

OK:

DTC B1655 is not output.

HINT:

Codes other than DTC B1655 may be output at this time, but

they are not related to this check.

NG

GO TO STEP 2

OK

USE SIMULATION METHOD TO CHECK

2.

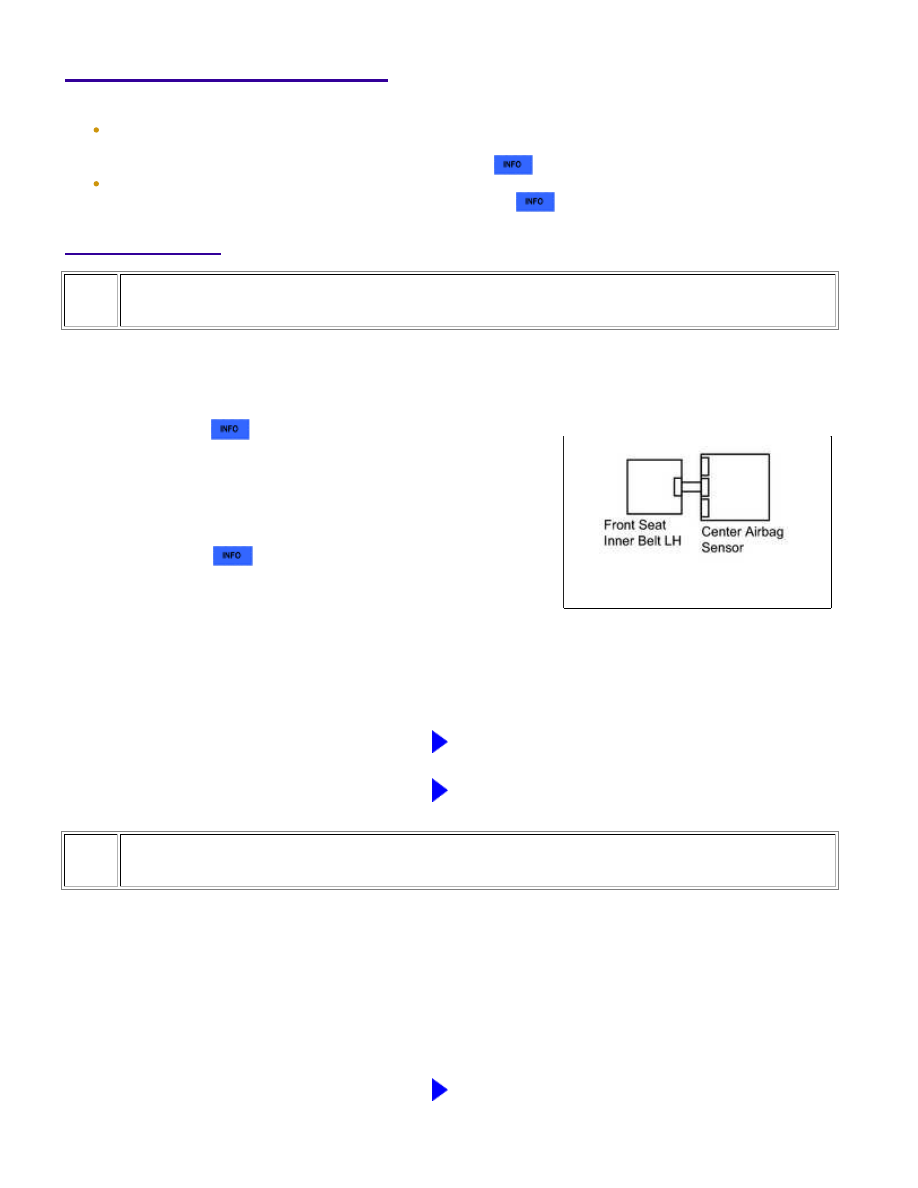

CHECK CONNECTION OF CONNECTORS

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Check that the connectors are properly connected to the center airbag sensor and front seat inner

belt LH.

OK:

The connectors are properly connected.

NG

CONNECT CONNECTORS PROPERLY

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: B1655/3...

OK

OK

3.

CHECK CONNECTORS

(a) Disconnect the connectors from the center airbag sensor and the front seat inner belt LH.

(b) Check that the connectors (on the center airbag sensor side and front seat inner belt LH side) are

not damaged.

OK:

The connectors are not deformed or damaged.

NG

REPLACE FLOOR WIRE

4.

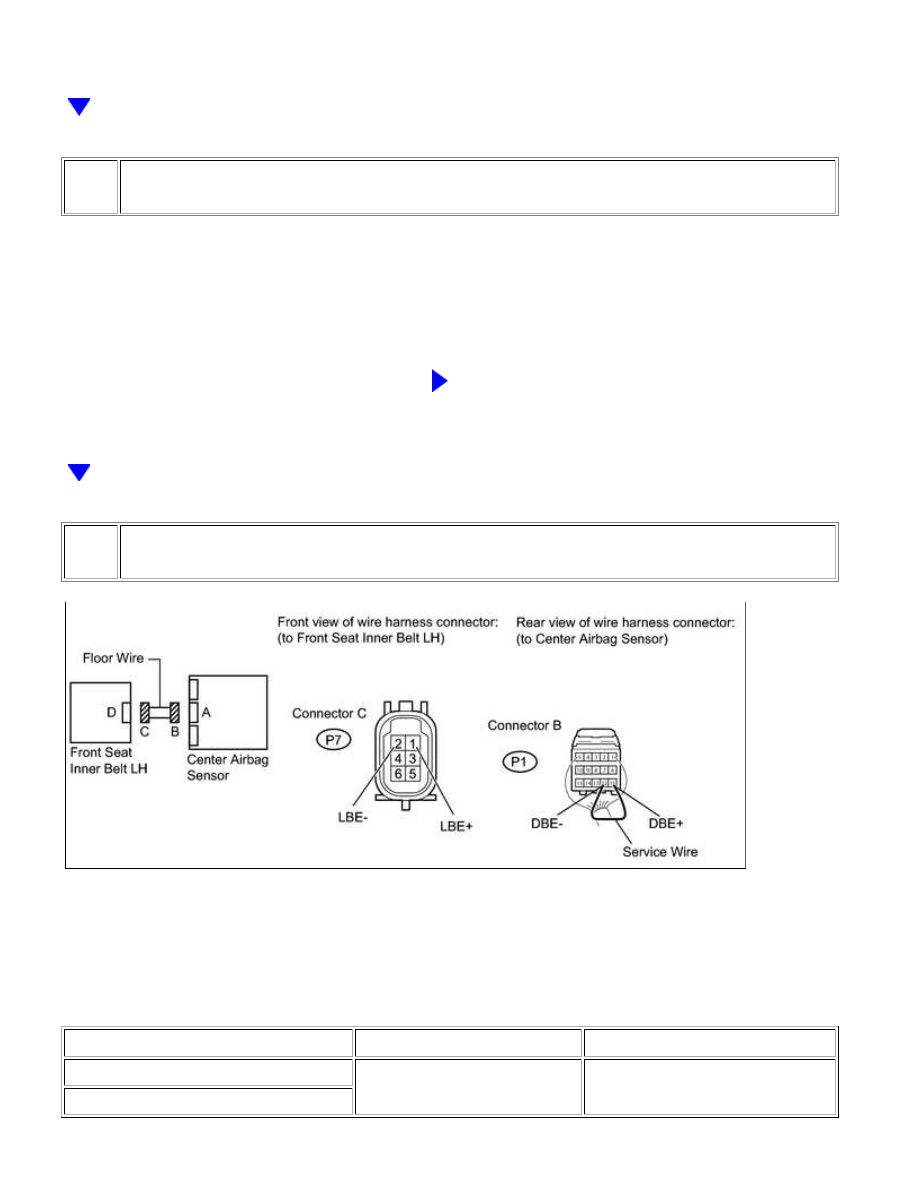

CHECK FLOOR WIRE (CENTER AIRBAG SENSOR - FRONT SEAT INNER BELT LH)

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Turn the ignition switch to ON.

(c) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P7-1 (LBE+) - Body ground

Ignition switch ON

Below 1 V

P7-2 (LBE-) - Body ground
