Toyota Tundra (2015 year). Manual - part 245

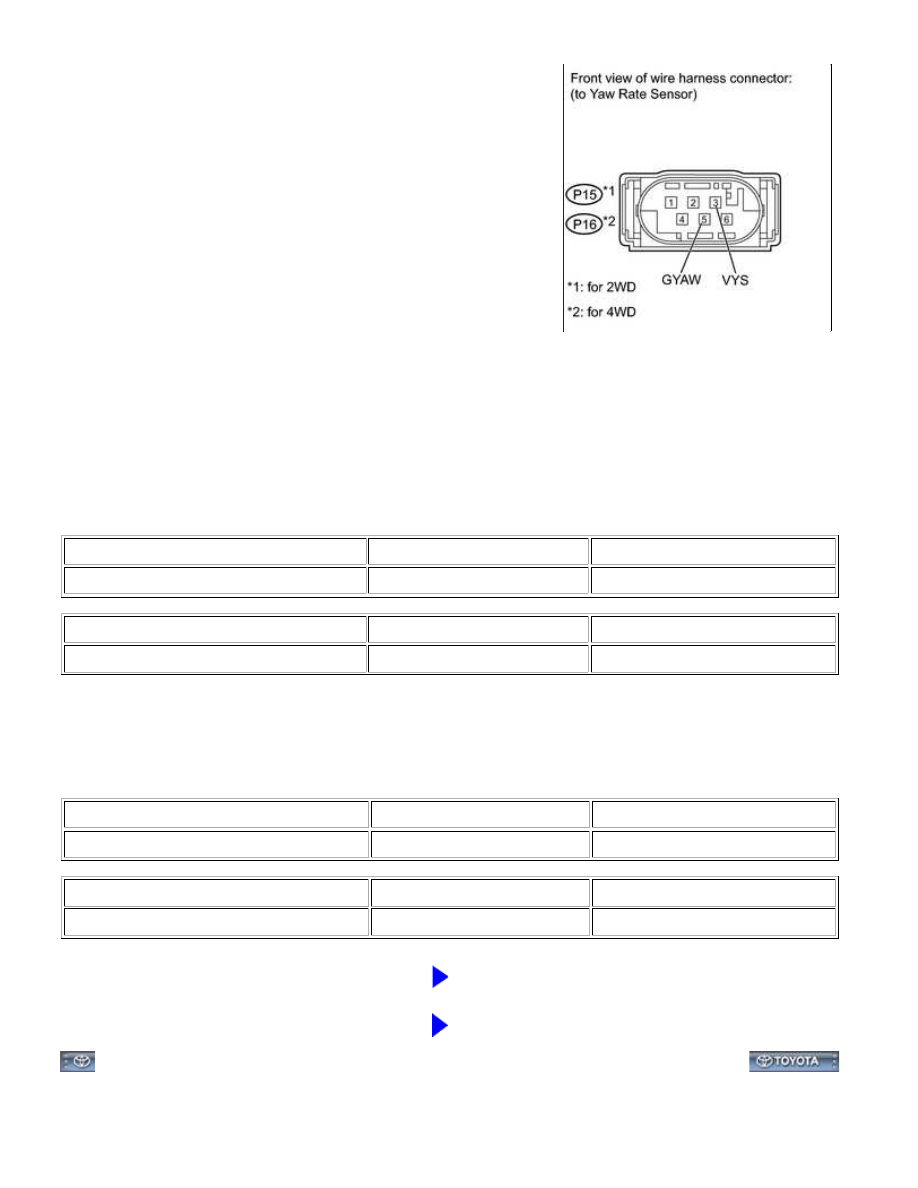

(a) for 2WD:

Disconnect the P15 sensor connector.

(b) for 4WD:

Disconnect the P16 sensor connector.

(c) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

for 2WD

for 4WD

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P15-3 (VYS) - P15-5 (GYAW)

Ignition switch ON

11 to 14 V

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P16-3 (VYS) - P16-5 (GYAW)

Ignition switch ON

11 to 14 V

(d) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

for 2WD

for 4WD

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P15-5 (GYAW) - Body ground

Ignition switch ON

Below 1 Ω

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

P16-5 (GYAW) - Body ground

Ignition switch ON

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000OSD027X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1241/41; Low Battery Positive Voltage or

Abnormally High Battery Positive Voltage; 2015 MY Tundra [08/2014 -        ]

DTC

C1241/41 Low Battery Positive Voltage or Abnormally High Battery Positive Voltage

DESCRIPTION

The fail-safe function is canceled when the voltage to terminal +BS returns to normal.

HINT:

If the vehicle speed is 20 km/h (12 mph) or less when the battery voltage is low, the ABS warning light

and SLIP indicator light illuminate. However, a DTC will not be output.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1241/41

included).

1.

At vehicle speed 20 km/h (12 mph) or more, +BS terminal

voltage 9.7 V or less for 0.21 seconds or more.

2.

At vehicle speed 20 km/h (12 mph) or more, +BS terminal

voltage 8.5 V or less (momentary occurrence included).

3.

Battery

Charging

system

Power source

circuit

Skid control

ECU

WIRING DIAGRAM

Refer to DTC C0278/11



.

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

INSPECT BATTERY

(a) Check the battery voltage.

Standard voltage:

11 to 14 V

Result

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

RESULT

PROCEED TO

OK

A

NG (for 1UR-FE)

B

NG (for 3UR-FE)

C

NG (for 3UR-FBE)

D

B

CHECK CHARGING SYSTEM

C

CHECK CHARGING SYSTEM

D

CHECK CHARGING SYSTEM

2.

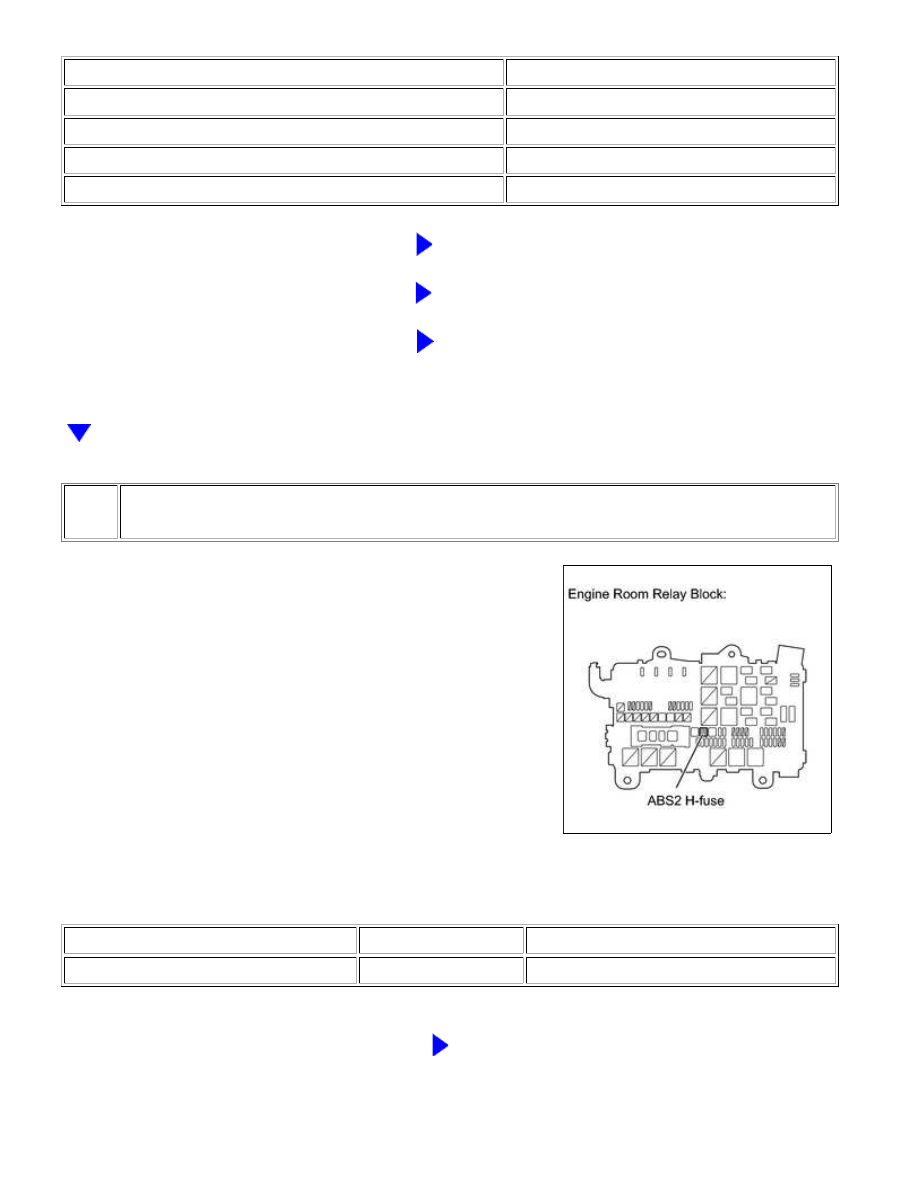

INSPECT FUSE (ABS2)

(a) Remove the ABS2 H-fuse from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ABS2 H-fuse

Always

Below 1 Ω

NG

CHECK FOR SHORTS IN ALL HARNESSES AND

CONNECTORS CONNECTED TO FUSE AND REPLACE

FUSE

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

OK

3.

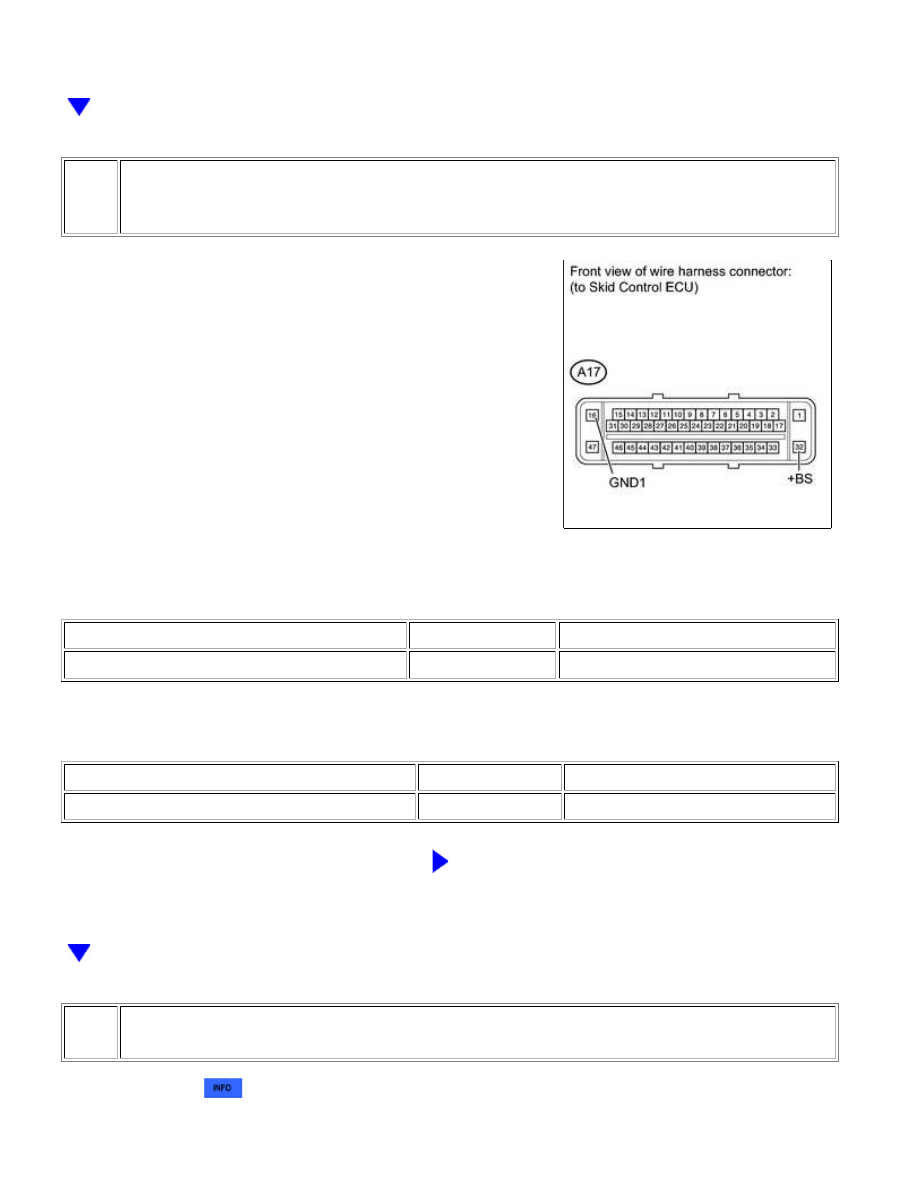

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-32 (+BS) - Body ground

Always

11 to 14 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

RECONFIRM DTC

(a) Clear the DTCs



.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
