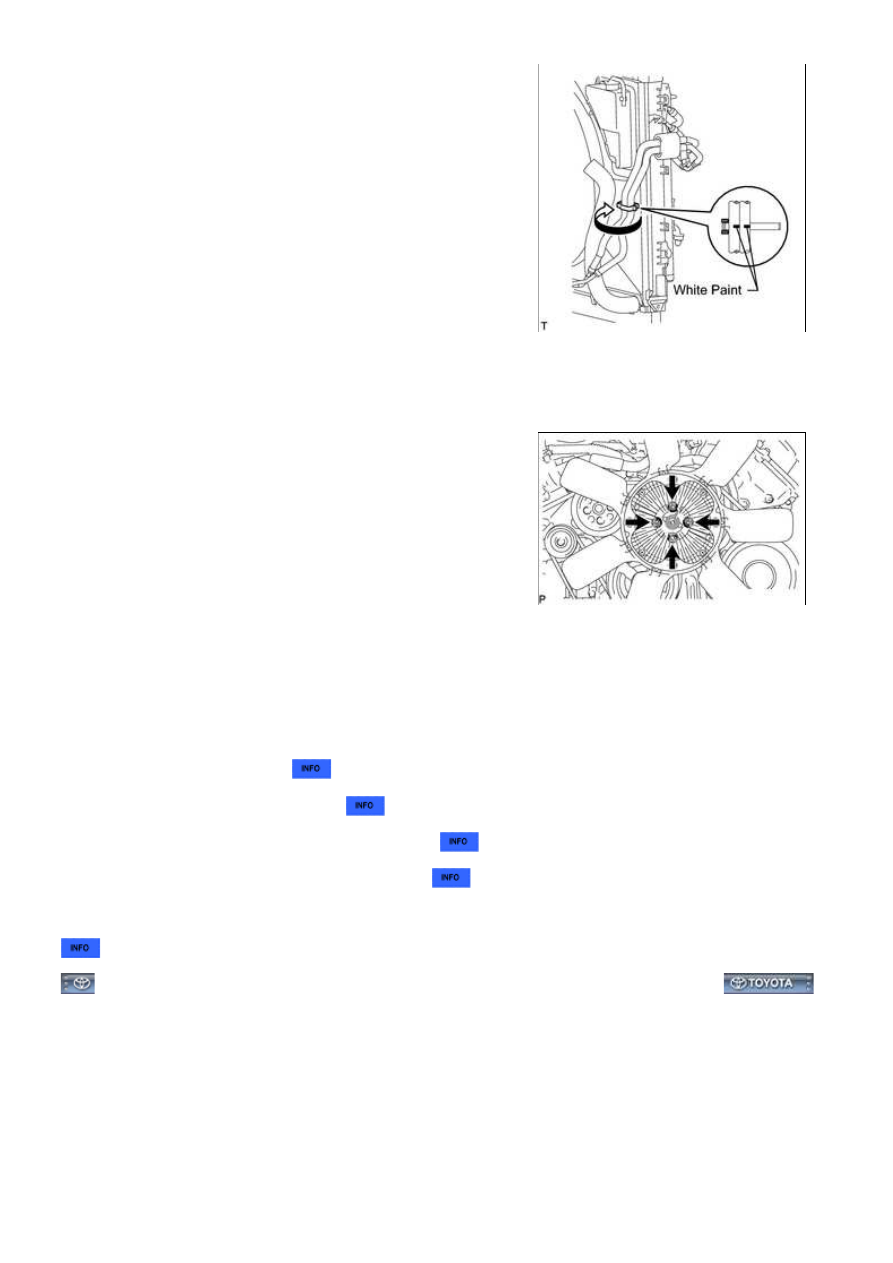

(f) for Condenser with Integrated Oil Cooler:

Pass the 2 hoses through the flexible hose clamp and close

the clamp as shown in the illustration.

(g) Connect the reservoir hose to the upper radiator tank.

(h) Install the fan and generator V-belt.

21 N·m {214 kgf·cm, 15ft·lbf}

5. CONNECT INLET RADIATOR HOSE

(a) Connect the inlet radiator hose to the radiator assembly, and slide the clamp to secure the hose.

6. CONNECT OUTLET RADIATOR HOSE

(a) Connect the outlet radiator hose to the radiator assembly, and slide the clamp to secure the hose.

7. ADD ENGINE COOLANT

8. INSPECT FOR COOLANT LEAK

9. INSTALL V-BANK COVER SUB-ASSEMBLY

10. INSTALL NO. 1 ENGINE UNDER COVER

11. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

3UR-FE COOLING: RADIATOR: INSTALLATION; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZQW025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: THERMOSTAT: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

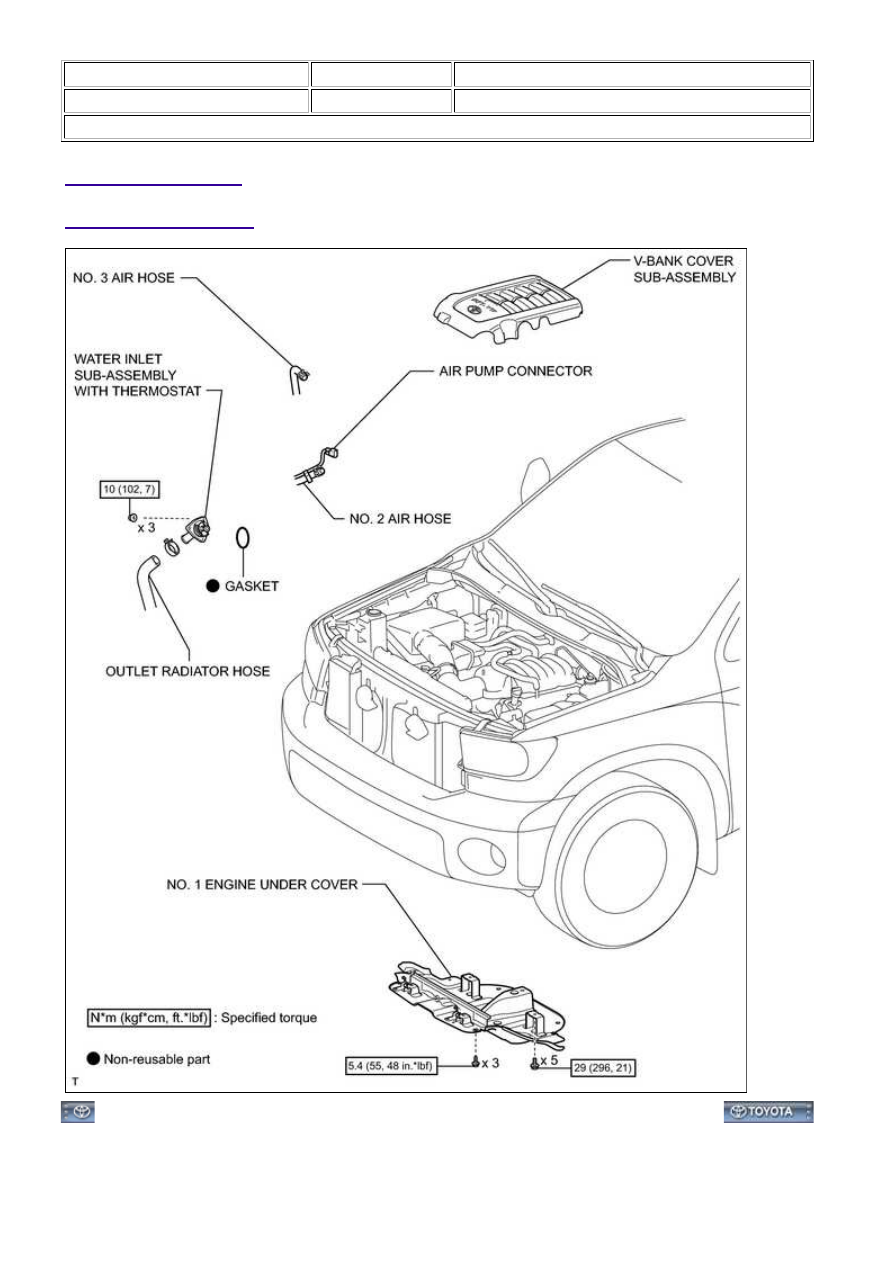

ILLUSTRATION

3UR-FE COOLING: THERMOSTAT: COMPONENTS; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002BG803LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

If the thermostat was not installed, cooling efficiency would decrease. Even if the engine tends to

overheat, do not remove the thermostat.

1. REMOVE NO. 1 ENGINE UNDER COVER

2. DRAIN ENGINE COOLANT

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. DISCONNECT OUTLET RADIATOR HOSE

5. REMOVE WATER INLET SUB-ASSEMBLY WITH THERMOSTAT

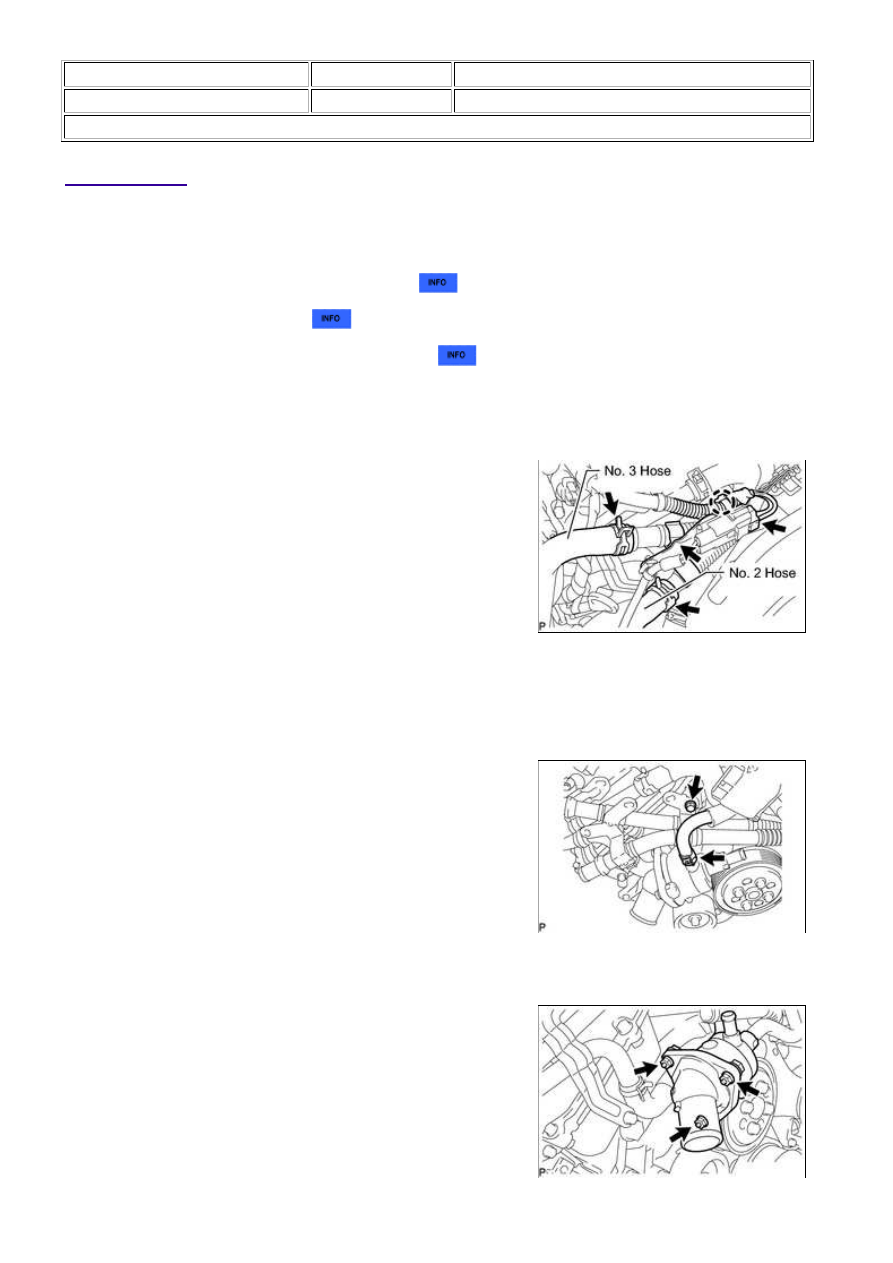

(a) Disconnect the No. 2 and No. 3 air hoses.

(b) Disconnect the air pump connector.

(c) Disconnect the air pump connector clamp's holder.

(d) Using a clip remover, detach the wire harness clamp.

(e) Disconnect the No. 5 water by-pass hose.

(f) Remove the air tube bracket bolt.

(g) Remove the 3 nuts, water inlet with thermostat and gasket.

3UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [0...

3UR-FE COOLING: THERMOSTAT: REMOVAL; 2015 MY Tundra [0...
