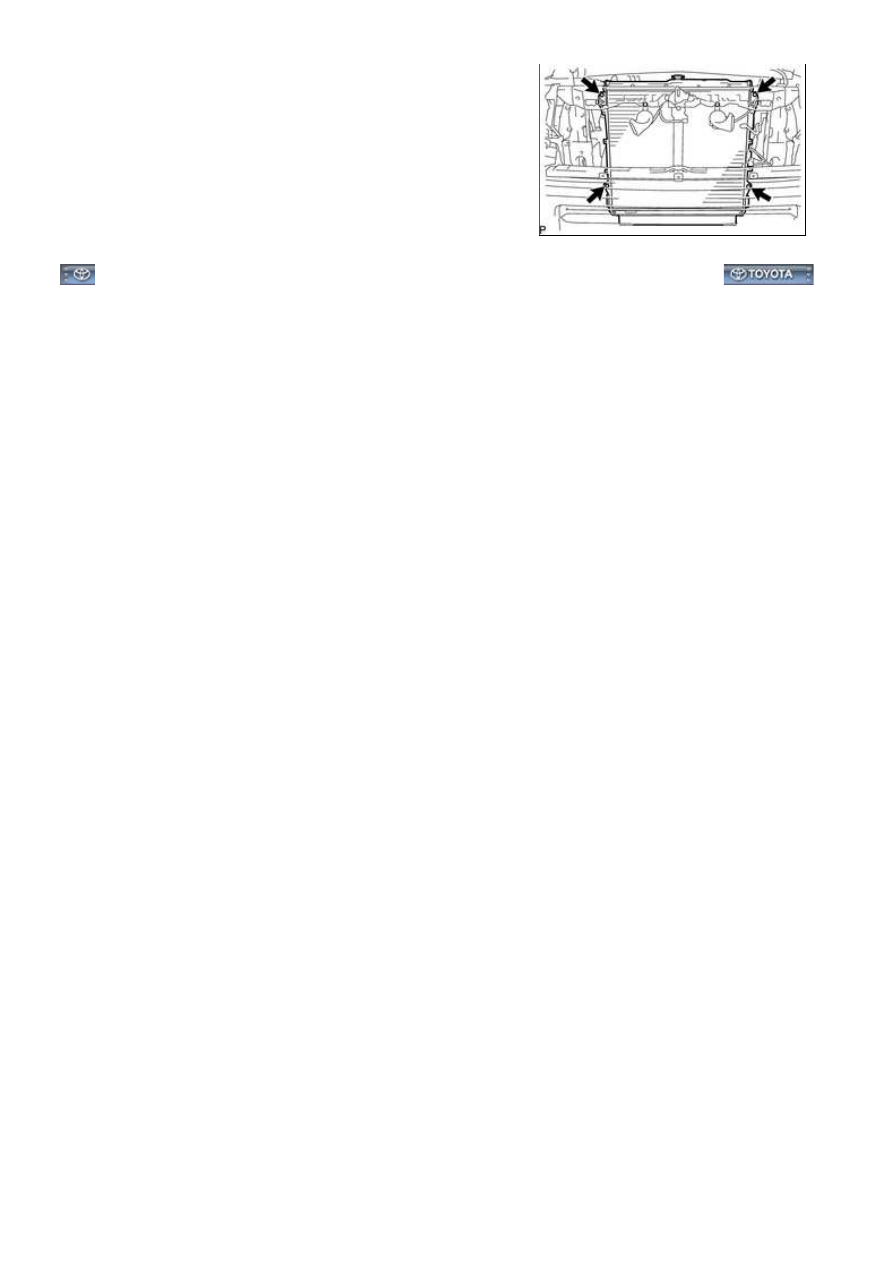

(a) Remove the 4 bolts and radiator assembly.

3UR-FE COOLING: RADIATOR: REMOVAL; 2015 MY Tundra [08/2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XV101AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: RADIATOR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE RADIATOR DRAIN COCK PLUG

(a) Remove the drain cock plug.

(b) Remove the O-ring.

3UR-FE COOLING: RADIATOR: DISASSEMBLY; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001LD9026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: RADIATOR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL RADIATOR DRAIN COCK PLUG

(a) Install a new O-ring to the drain plug.

(b) Install the drain plug.

3UR-FE COOLING: RADIATOR: REASSEMBLY; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000146503RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE COOLING: RADIATOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

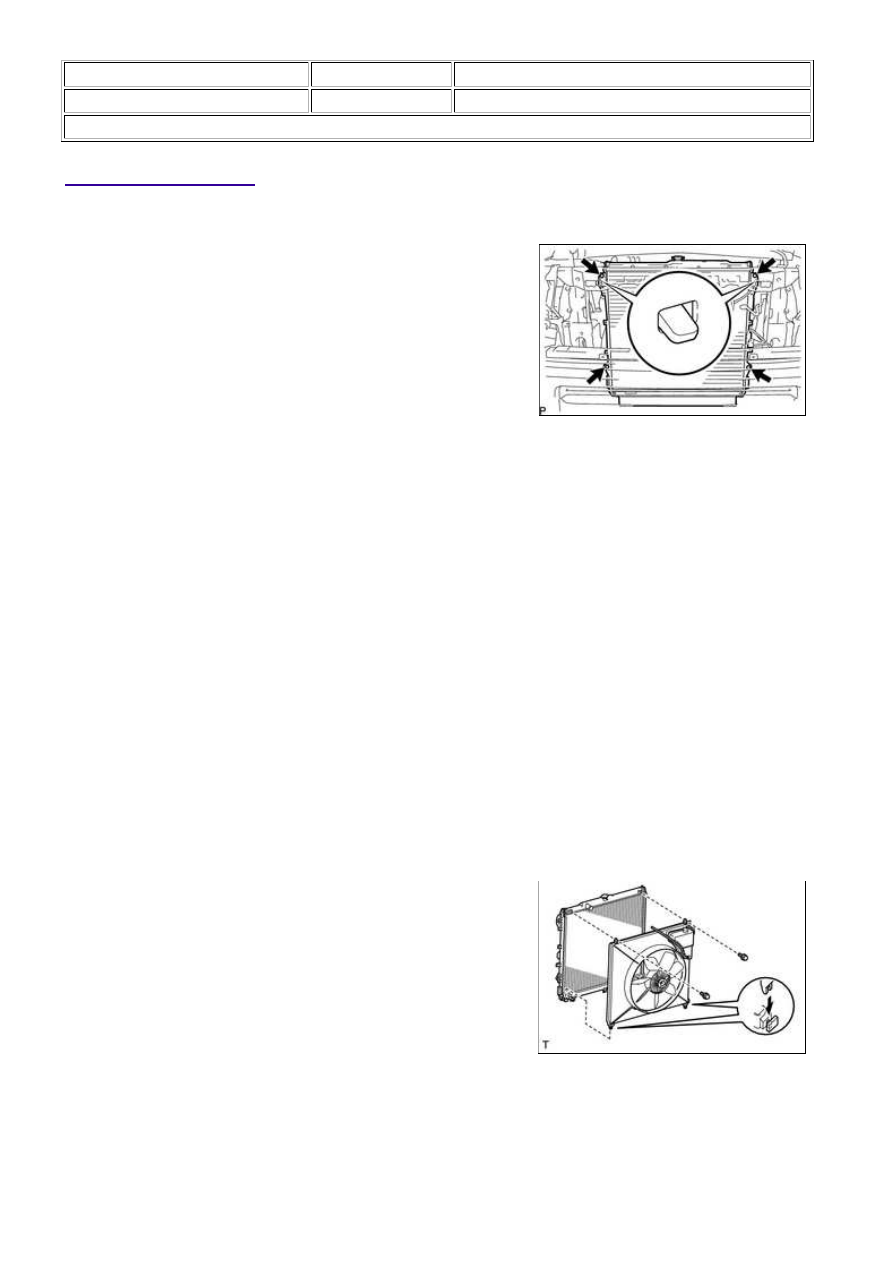

INSTALLATION

1. INSTALL RADIATOR ASSEMBLY

(a) Set the radiator bracket hooks to the radiator support holes.

(b) Install the radiator assembly with the 4 bolts.

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

2. CONNECT RADIATOR SIDE DEFLECTOR LH

(a) Install the 3 clips to connect the radiator side deflector LH.

3. CONNECT RADIATOR SIDE DEFLECTOR RH

(a) Install the 3 clips to connect the radiator side deflector RH.

4. INSTALL FAN SHROUD

(a) Install the fan pulley to the fan bracket.

(b) Place the fan shroud together with the fan with fluid coupling between the radiator assembly and

engine.

NOTICE:

Be careful not to damage the radiator core.

(c) Temporarily install the fan with fluid coupling to the fan bracket with the 4 nuts. Tighten the nuts as

much as possible by hand.

(e) Install the fan shroud with the 2 bolts.

Torque:

6.5 N·m {66 kgf·cm, 58in·lbf}
