a. Install the tension spring.

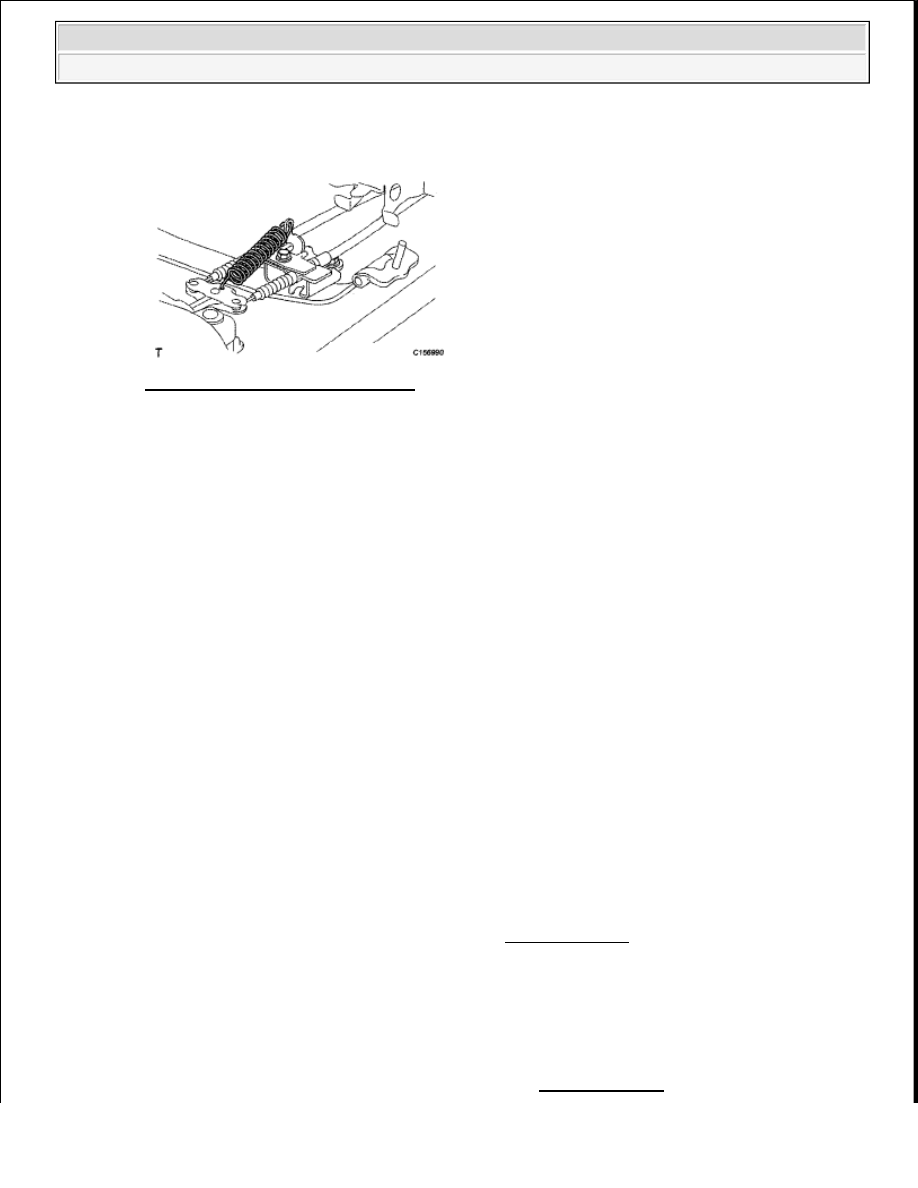

Fig. 39: Identifying Tension Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL PARKING BRAKE SHOE LEVER RH

HINT:

Use the same procedures described for the LH side.

17. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

18. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

19. INSTALL PARKING BRAKE SHOE RETURN SPRING RH

HINT:

Use the same procedures described for the LH side.

20. CHECK PARKING BRAKE INSTALLATION (see REASSEMBLY )

21. INSTALL REAR DISC RH

HINT:

Use the same procedures described for the LH side.

22. ADJUST PARKING BRAKE SHOE CLEARANCE (see REASSEMBLY )



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































23. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

24. INSTALL REAR WHEEL RH Torque: for aluminum wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for steel wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

25. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3220 mm [10 ft. 6.8 in.] Wheelbase

Type)

a. Install the No. 1 cable support bracket with the 3 bolts (labeled A).

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

b. Install the No. 1 parking brake cable to the inside of the vehicle with the 2 bolts (labeled B).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

c. Connect the clamp (labeled C) to the No. 1 parking brake cable.

d. Install the clamp with the nut (labeled D).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

e. Install the No. 1 parking brake cable and cable retainer with the bolt (labeled E).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra

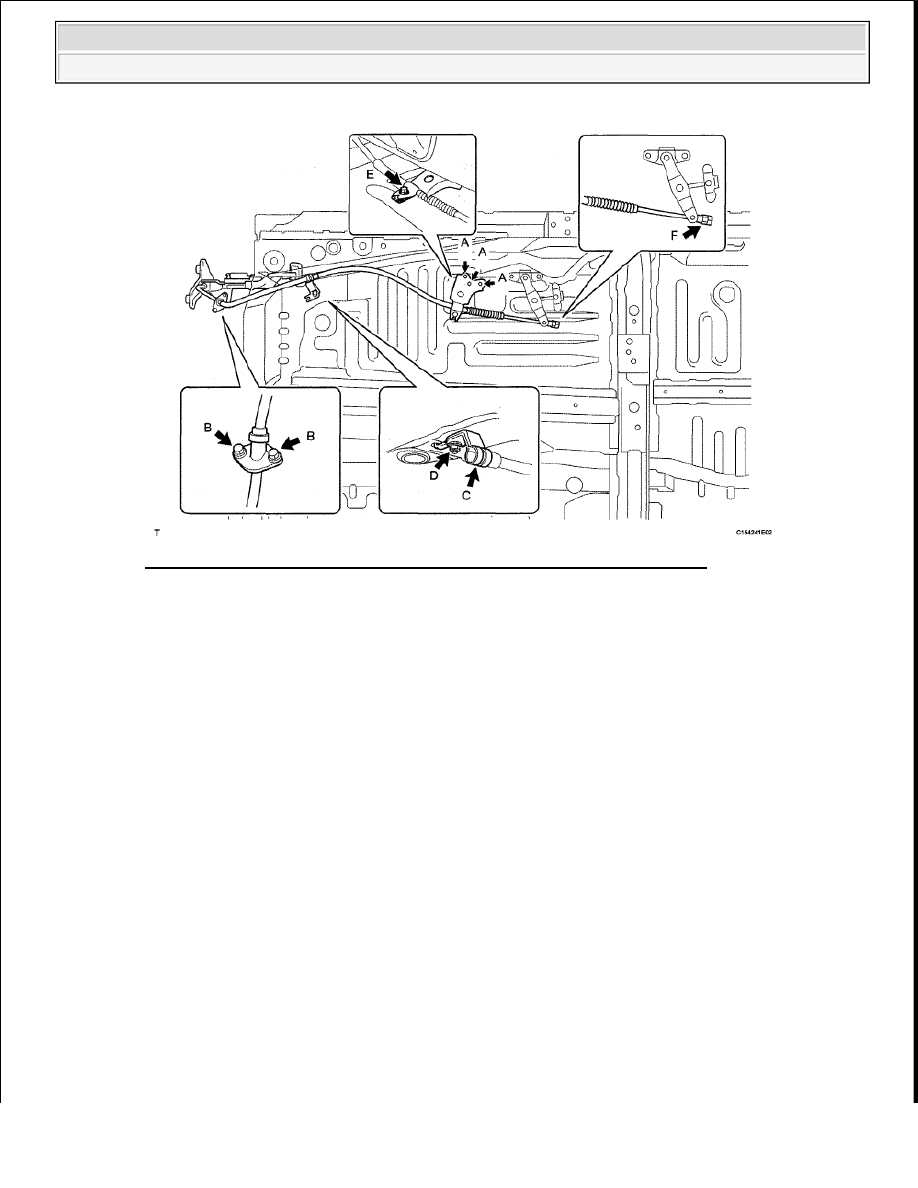

Fig. 40: Identifying No. 1 Parking Brake Cable And Cable Retainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Temporarily install the adjustment nut and lock nut (labeled F).

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL
TRAVEL" procedure.

26. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3700 mm [12 ft. 1.7 in.] Wheelbase

Type)

a. Install the No. 1 cable support bracket with the 3 bolts (labeled A).

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

b. Install the No. 1 parking brake cable to the inside of the vehicle with the 2 bolts (labeled B).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

c. Connect the 2 clamps (labeled C) to the No. 1 parking brake cable.

d. Install the 2 clamps with the 2 nuts (labeled D).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































e. Install the No. 1 parking brake cable and cable retainer with the bolt (labeled E).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

f. Temporarily install the adjustment nut and lock nut (labeled F).

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL
TRAVEL" procedure.

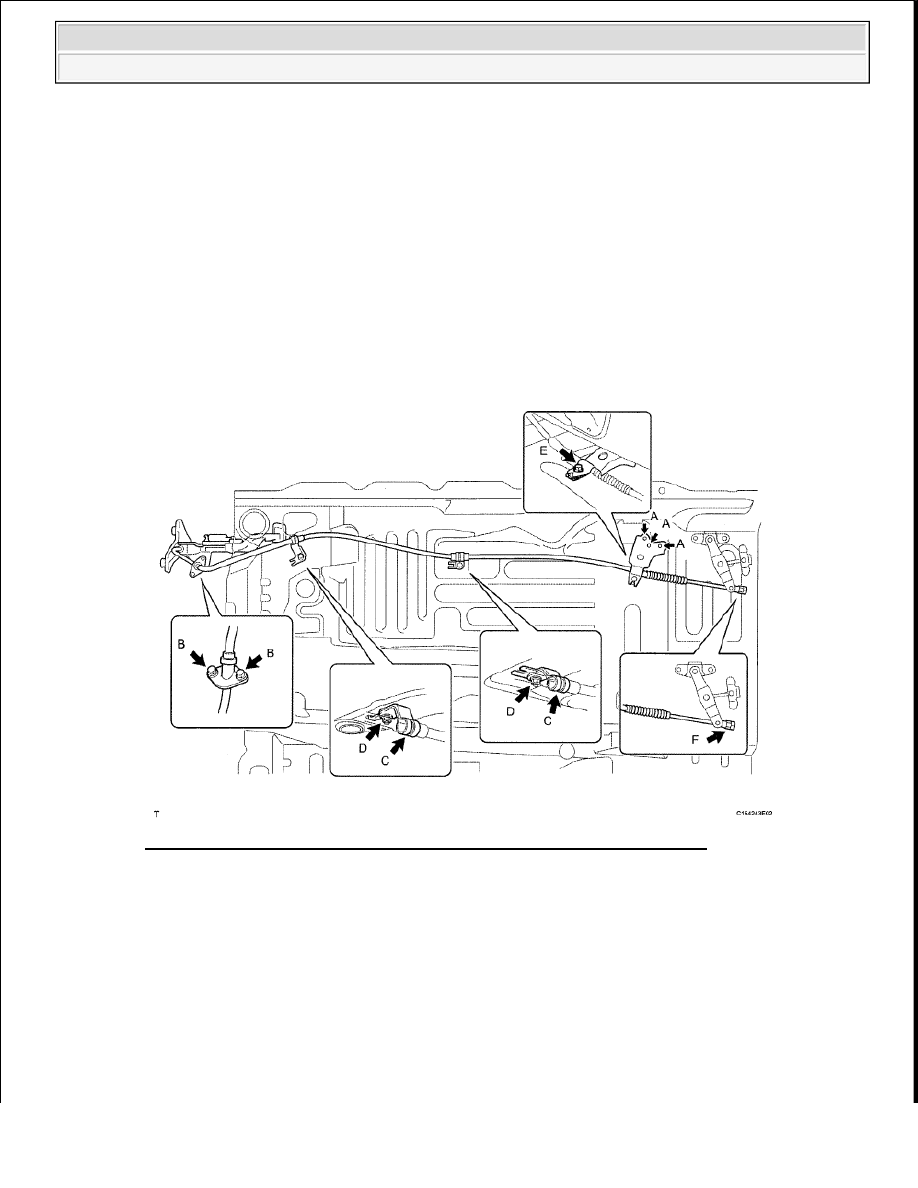

Fig. 41: Identifying No. 1 Parking Brake Cable And Cable Retainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 4180 mm [13 ft. 8.6 in.] Wheelbase

Type)

a. Install the No. 1 cable support bracket with the 3 bolts (labeled A).

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)

b. Install the No. 1 parking brake cable to the inside of the vehicle with the 2 bolts (labeled B).

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra
