HINT:

Use the same procedures described for the LH side.

29. REMOVE PARKING BRAKE SHOE RETURN SPRING RH

HINT:

Use the same procedures described for the LH side.

30. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

31. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

32. REMOVE PARKING BRAKE SHOE LEVER RH

HINT:

Use the same procedures described for the LH side.

33. REMOVE NO. 2 PARKING BRAKE CABLE ASSEMBLY

a. Disconnect the No. 2 parking brake cable from the 2 clamps (labeled A).



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































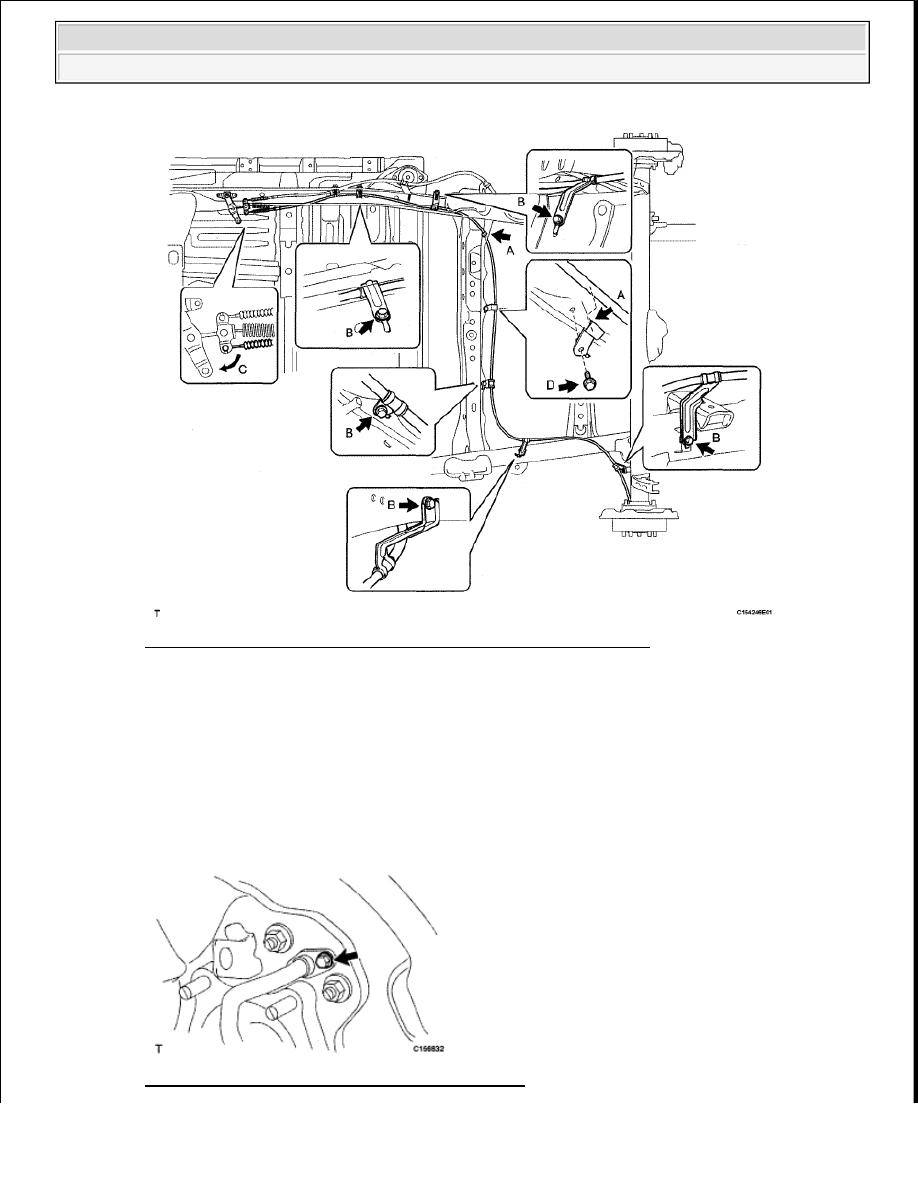

Fig. 27: Identifying No. 2 Parking Brake Cable Bolts And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 5 bolts (labeled B) and disconnect the No. 2 parking brake cable from the intermediate

lever (labeled C).

c. Remove the bolt (labeled D) and clamp.

d. Remove the bolt and No. 2 parking brake cable from the rear axle carrier.

Fig. 28: Locating No. 2 Parking Brake Cable Bolt

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. REMOVE PARKING BRAKE INTERMEDIATE LEVER SUB-ASSEMBLY

a. Remove the 2 bolts and intermediate lever with bracket.

b. Remove the clip, washer, pin and intermediate lever from the bracket.

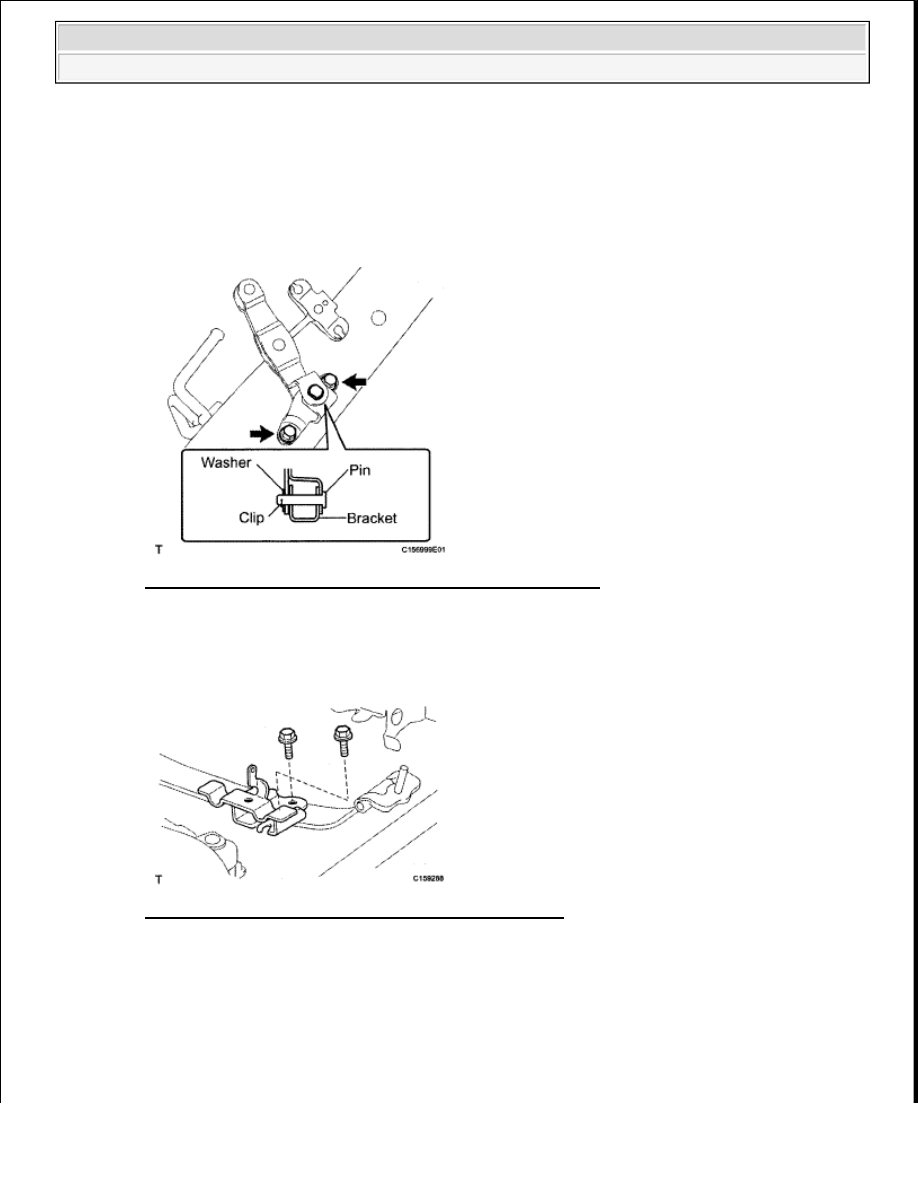

Fig. 29: Identifying Intermediate Lever With Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. REMOVE NO. 2 CABLE SUPPORT BRACKET

a. Remove the 2 bolts and bracket.

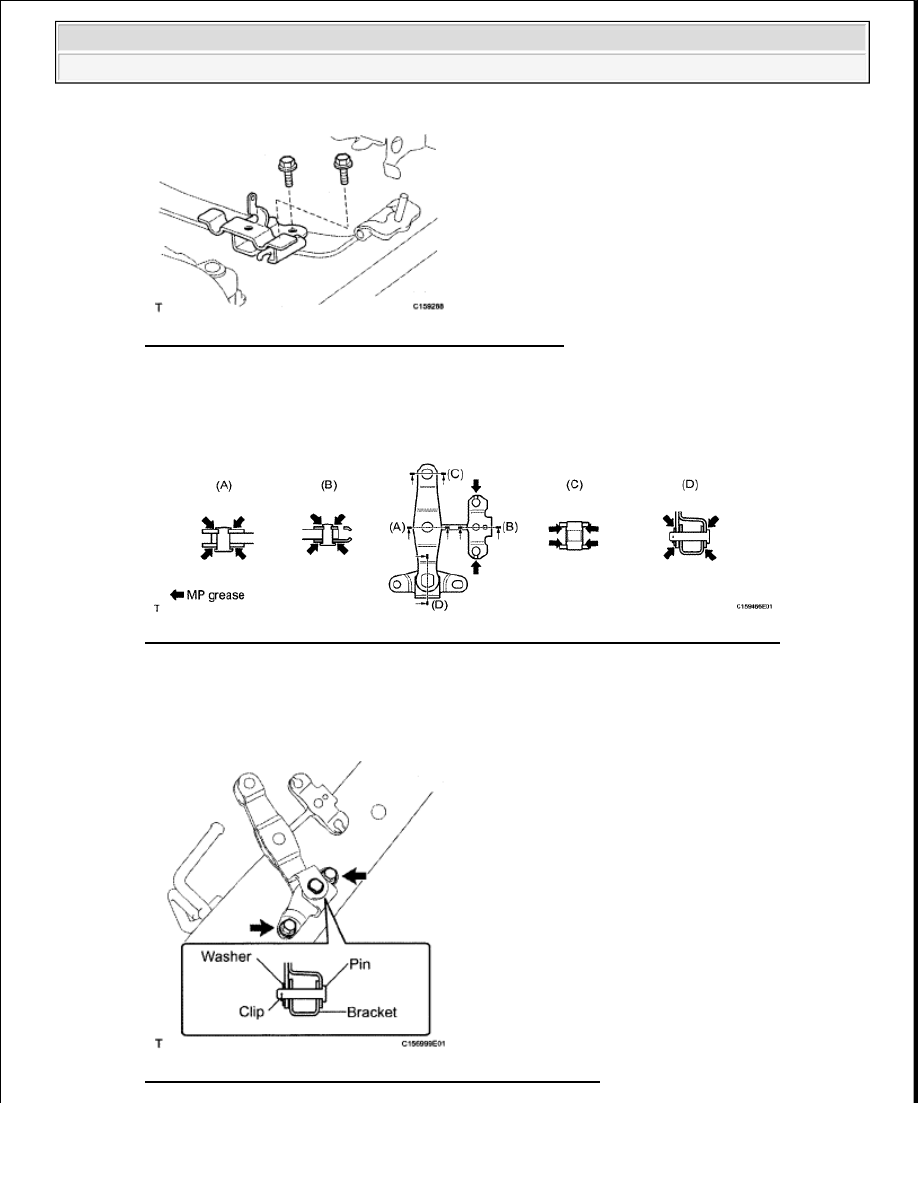

Fig. 30: Identifying No. 2 Cable Support Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL NO. 2 CABLE SUPPORT BRACKET

a. Install the bracket with the 2 bolts.

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































Fig. 31: Identifying No. 2 Cable Support Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL PARKING BRAKE INTERMEDIATE LEVER SUB-ASSEMBLY

a. Apply MP grease to the moving parts of the intermediate lever.

Fig. 32: Identifying MP Grease Applying To Moving Parts Of Intermediate Levers
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Apply MP grease to the areas where the cables contact the intermediate lever.

c. Install the intermediate lever to the bracket with the clip, washer and pin.

Fig. 33: Identifying Intermediate Lever With Bracket Bolts



2009 Toyota Tundra
