Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3700 mm [12 ft. 1.7 in.] Wheelbase

Type)

a. Remove the adjustment nut and lock nut (labeled A).

b. Remove the bolt (labeled B) and cable retainer.

c. Remove the 2 nuts (labeled C) and 2 clamps from the body.

d. Disconnect the 2 clamps (labeled D) from the No. 1 parking brake cable.

e. Remove the 2 bolts (labeled E) and No. 1 parking brake cable from the inside of the vehicle.

f. Remove the 3 bolts (labeled F) and No. 1 cable support bracket.

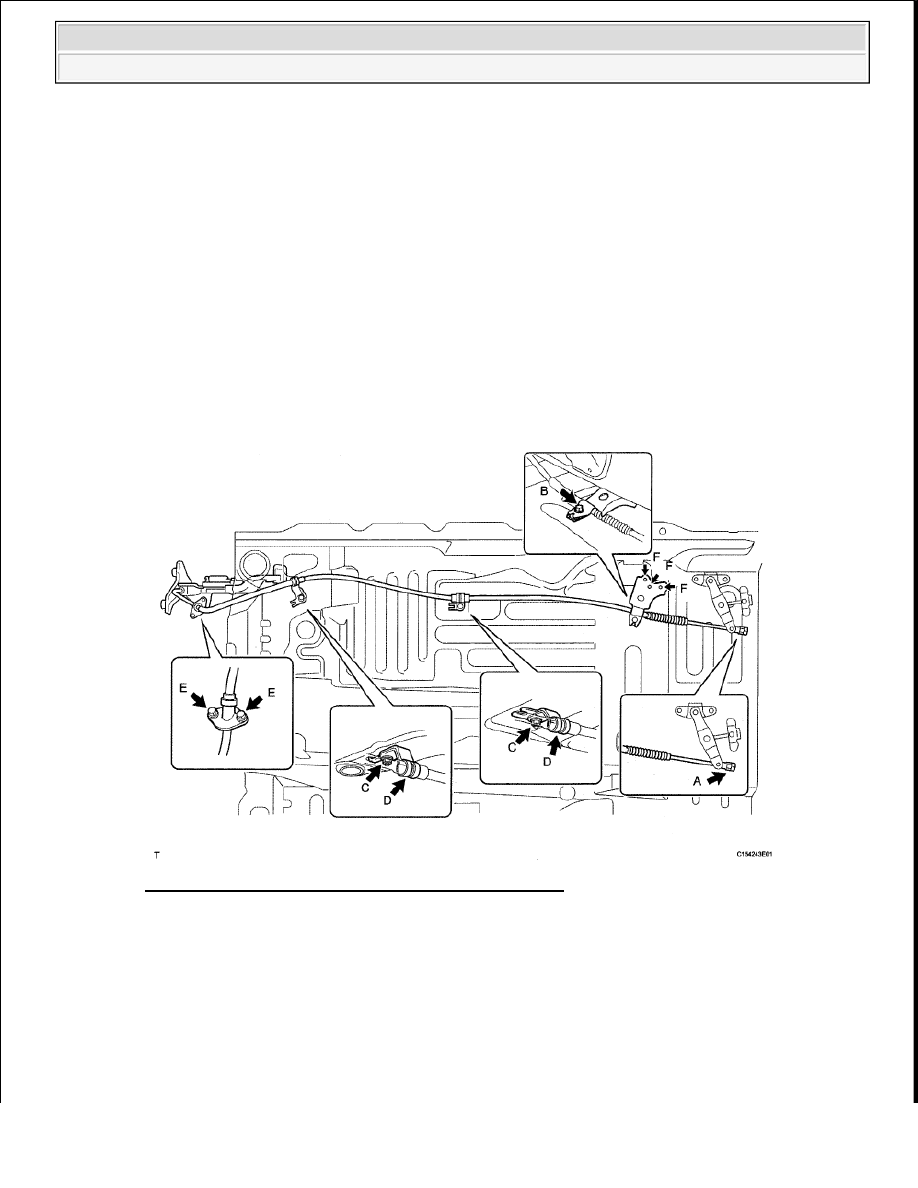

Fig. 21: Identifying No. 1 Cable Support Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. REMOVE NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 4180 mm [13 ft. 8.6 in.] Wheelbase

Type)

a. Remove the adjustment nut and lock nut (labeled A).

b. Remove the bolt (labeled B) and cable retainer.

c. Remove the 3 nuts (labeled C) and 3 clamps from the body.

d. Disconnect the 3 clamps (labeled D) from the No. 1 parking brake cable.

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































e. Remove the 2 bolts (labeled E) and No. 1 parking brake cable from the inside of the vehicle.

f. Remove the 3 bolts (labeled F) and No. 1 cable support bracket.

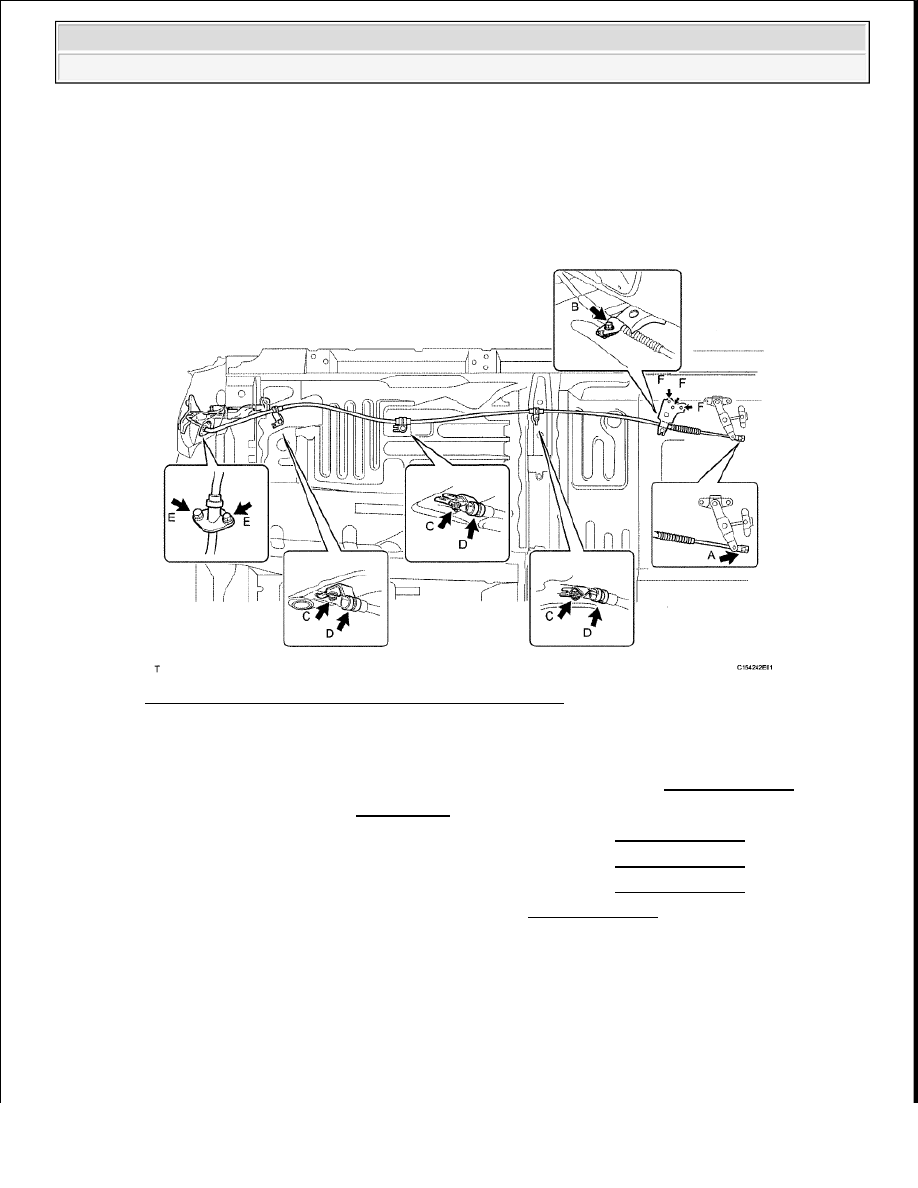

Fig. 22: Identifying No. 1 Cable Support Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. REMOVE REAR WHEEL LH

17. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH (see DISASSEMBLY )

18. REMOVE REAR DISC LH (See REMOVAL )

19. REMOVE PARKING BRAKE SHOE RETURN SPRING LH (see DISASSEMBLY )

20. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH (see DISASSEMBLY )

21. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH (see DISASSEMBLY )

22. REMOVE PARKING BRAKE SHOE LEVER LH (see DISASSEMBLY )

23. REMOVE INTERMEDIATE LEVER TENSION SPRING

a. Remove the tension spring.

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































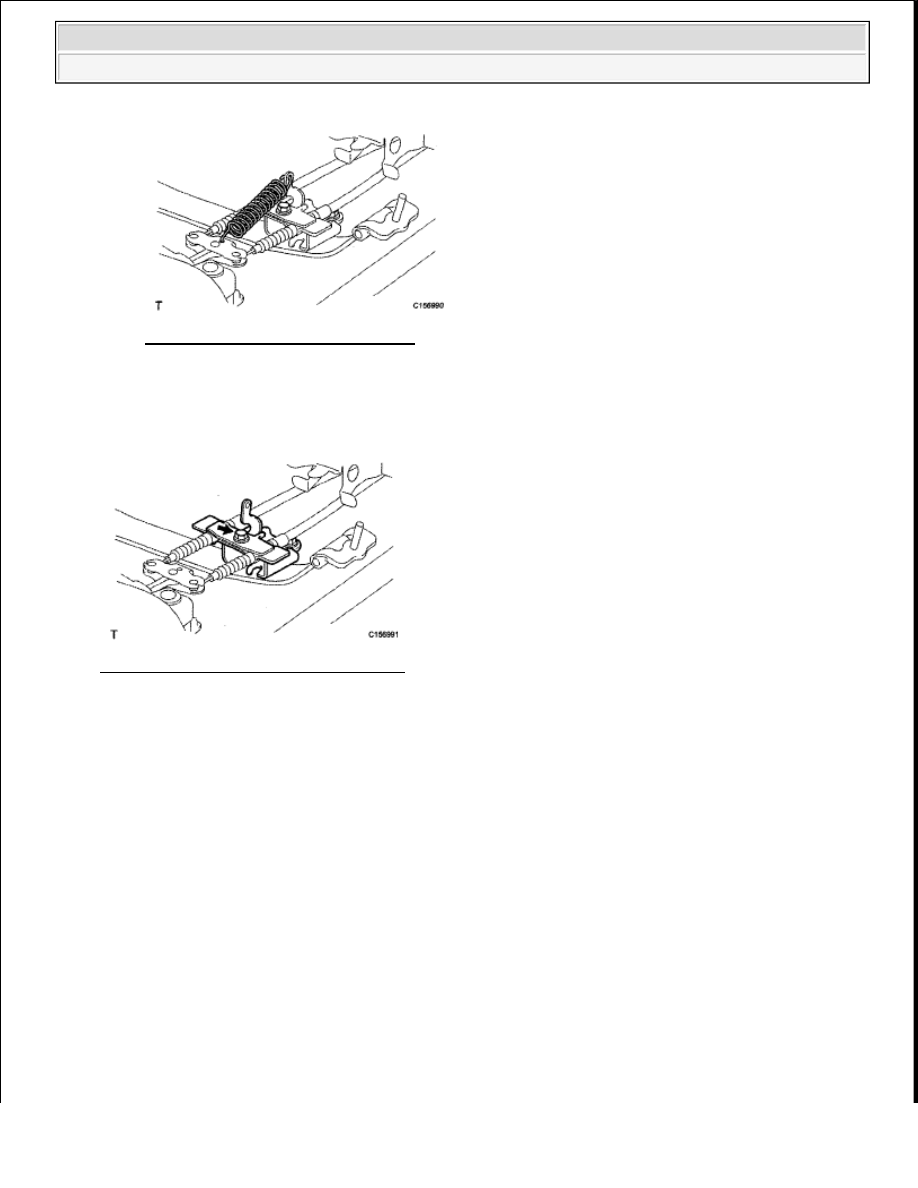

Fig. 23: Identifying Tension Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. REMOVE NO. 2 CABLE RETAINER

a. Remove the bolt and cable retainer.

Fig. 24: Identifying Cable Retainer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE NO. 3 PARKING BRAKE CABLE ASSEMBLY

a. Remove the 5 bolts and disconnect the No. 3 parking brake cable from the intermediate lever.

NOTE:

Do not bend and twist the parking brake cable.



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra































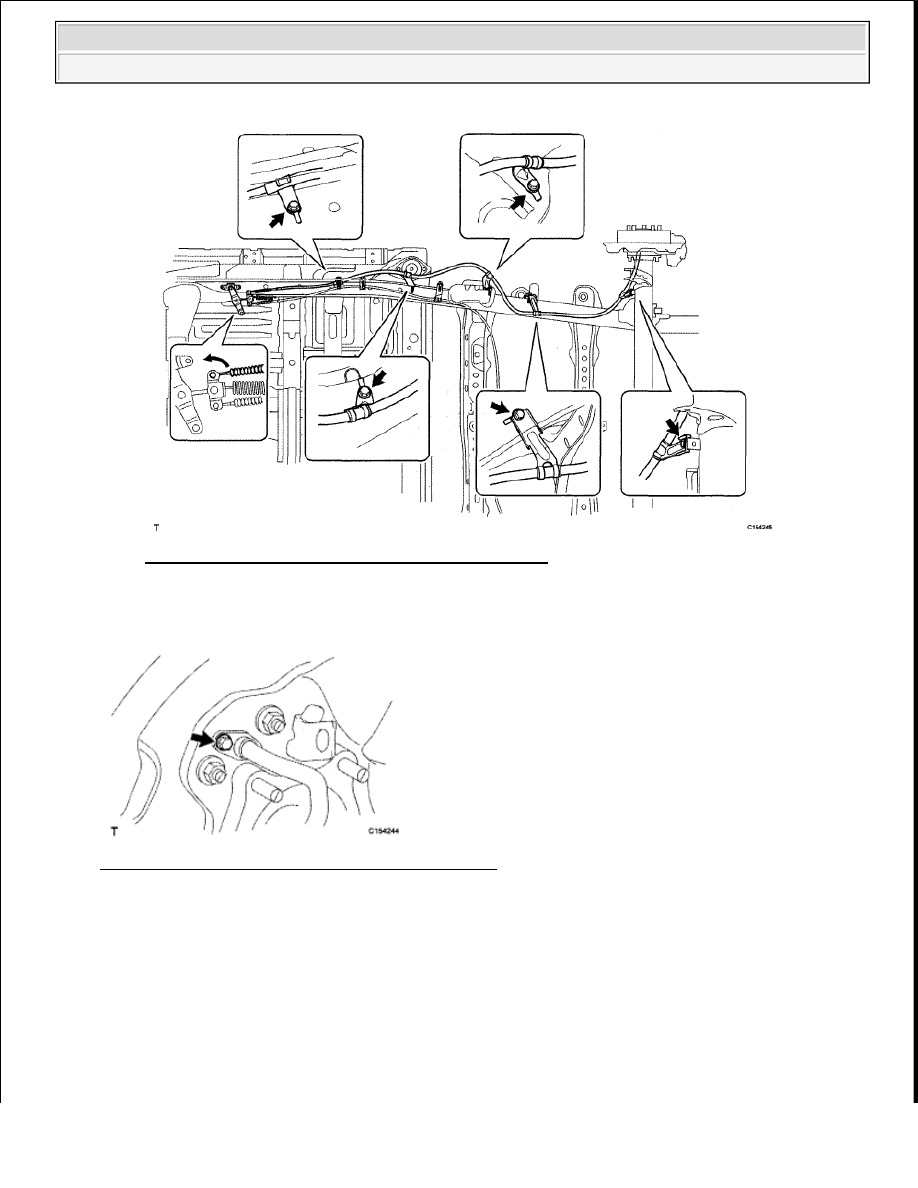

Fig. 25: Identifying No. 3 Parking Brake Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and No. 3 parking brake cable from the rear axle carrier.

Fig. 26: Identifying No. 3 Parking Brake Cable Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. REMOVE REAR WHEEL RH

27. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

28. REMOVE REAR DISC RH



2009 Toyota Tundra

2009 BRAKES Parking Brake - Tundra
