Toyota Tundra. Manual - part 966

2. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

3. REMOVE LOWER NO. 3 STEERING WHEEL COVER (See REMOVAL )

4. REMOVE LOWER NO. 2 STEERING WHEEL COVER (See REMOVAL )

5. REMOVE STEERING PAD (See REMOVAL )

6. REMOVE STEERING WHEEL ASSEMBLY (See REMOVAL )

7. REMOVE LOWER STEERING COLUMN COVER (See REMOVAL )

8. REMOVE UPPER STEERING COLUMN COVER (See REMOVAL )

9. REMOVE SPIRAL CABLE SUB-ASSEMBLY (See REMOVAL )

10. REMOVE STEERING ANGLE SENSOR (See REMOVAL )

INSPECTION

1. CHECK STEERING ANGLE SENSOR

a. Check the steering angle sensor. If any of the following occurs, replace the sensor with a new one:



The surface of the sensor is cracked, dented, or chipped.



The connector is scratched, cracked, or damaged.



The sensor has been dropped.

INSTALLATION

1. INSTALL STEERING ANGLE SENSOR (See INSTALLATION )

2. INSTALL SPIRAL CABLE SUB-ASSEMBLY (See INSTALLATION )

3. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

4. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )

5. ADJUST SPIRAL CABLE (See INSTALLATION )

6. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

7. INSTALL STEERING PAD (See INSTALLATION )

8. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

9. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

11. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

SKID CONTROL BUZZER

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra

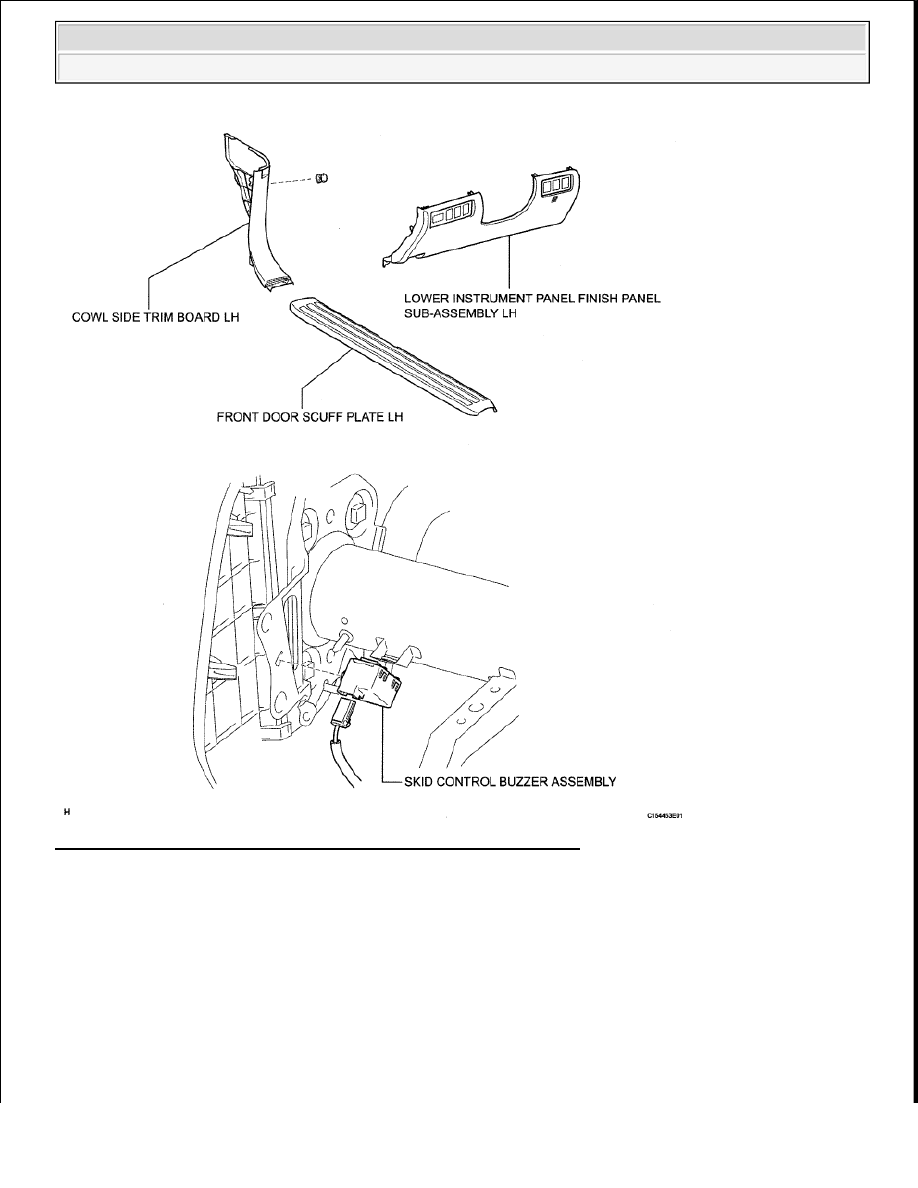

Fig. 170: Identifying Skid Control Buzzer Replacement Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See )

4. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE SKID CONTROL BUZZER ASSEMBLY

a. Detach the clamp and remove the buzzer.

b. Disconnect the buzzer connector.

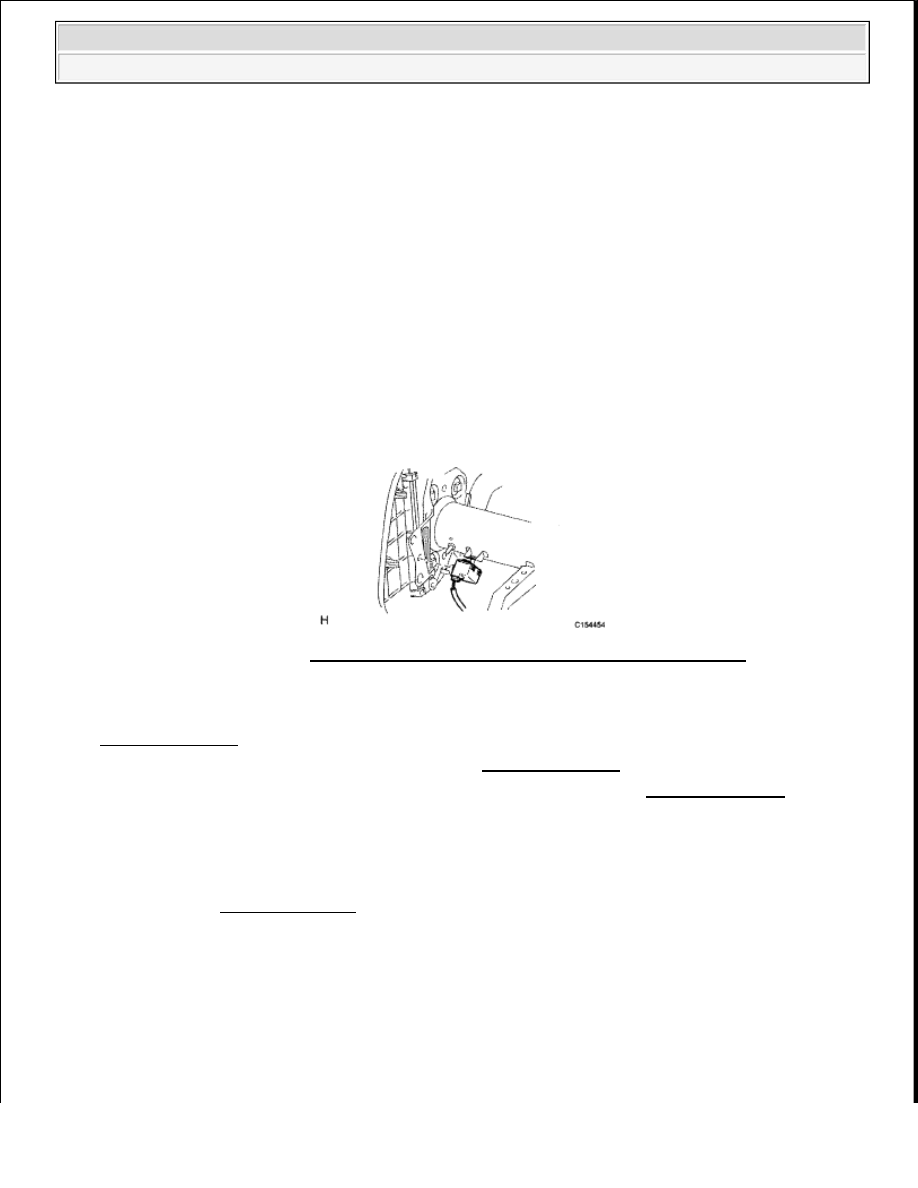

Fig. 171: Identifying Skid Control Buzzer Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT SKID CONTROL BUZZER ASSEMBLY

a. Apply battery's positive (+) lead to terminal 1 of the skid control buzzer, and negative (-) lead to

terminal 2. Then check that the buzzer sounds.

OK: Skid control buzzer sounds.

If the result is not as specified, replace the skid control buzzer assembly.

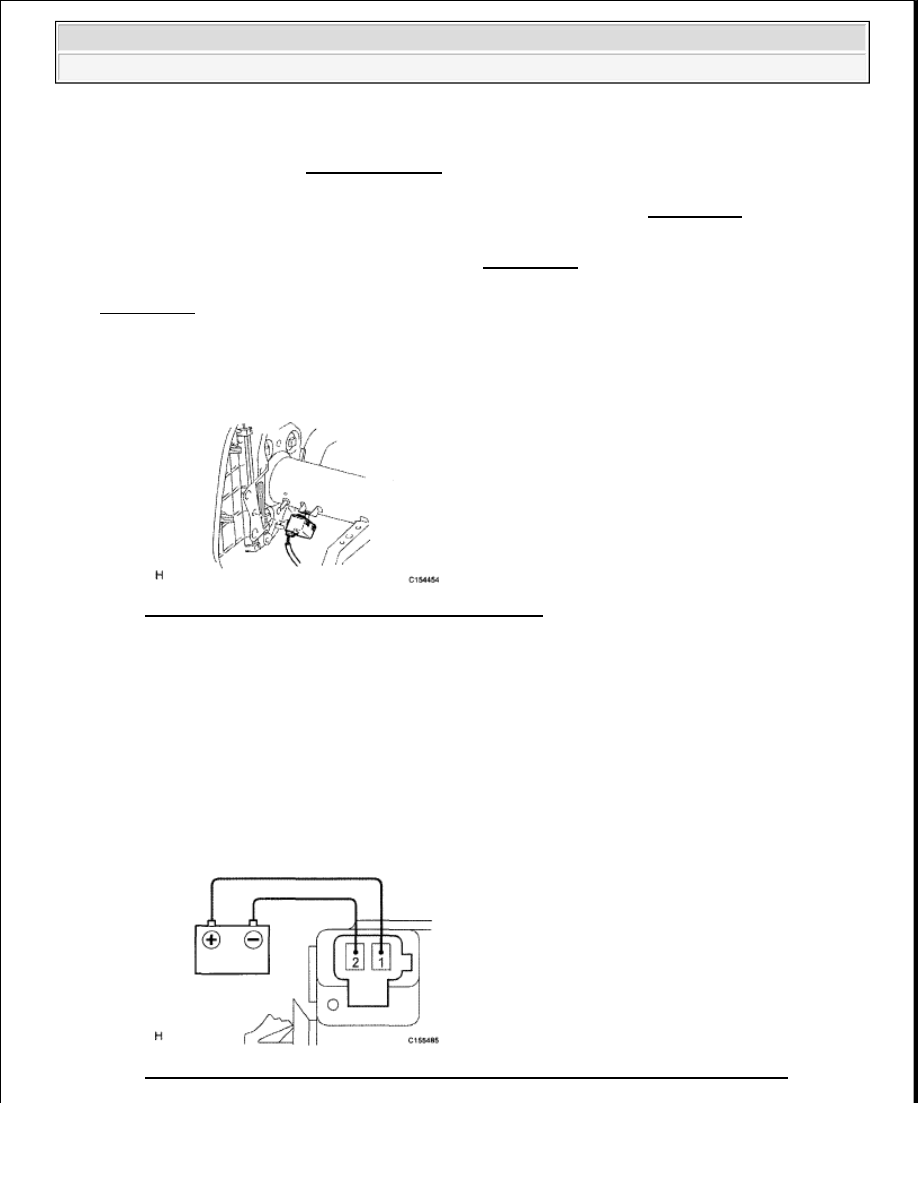

Fig. 172: Applying Battery Positive (+) Lead To Terminal 1 Of Skid Control Buzzer



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL SKID CONTROL BUZZER ASSEMBLY

a. Connect the buzzer connector.

b. Attach the clamp to install the buzzer.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

3. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

4. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

5. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See )

6. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

VSC OFF SWITCH

COMPONENTS

NOTE:

Securely connect the connector.

NOTE:



Securely insert the clamp into the bracket of the instrument
panel reinforcement.



If the buzzer is dropped, replace it.

Fig. 173: Identifying Skid Control Buzzer Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
