9. INSTALL ROOF HEADLINING ASSEMBLY

a. Install the roof headlining (see INSTALLATION ).

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

11. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

SLIDING ROOF SWITCH ASSEMBLY (FOR CREWMAX)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































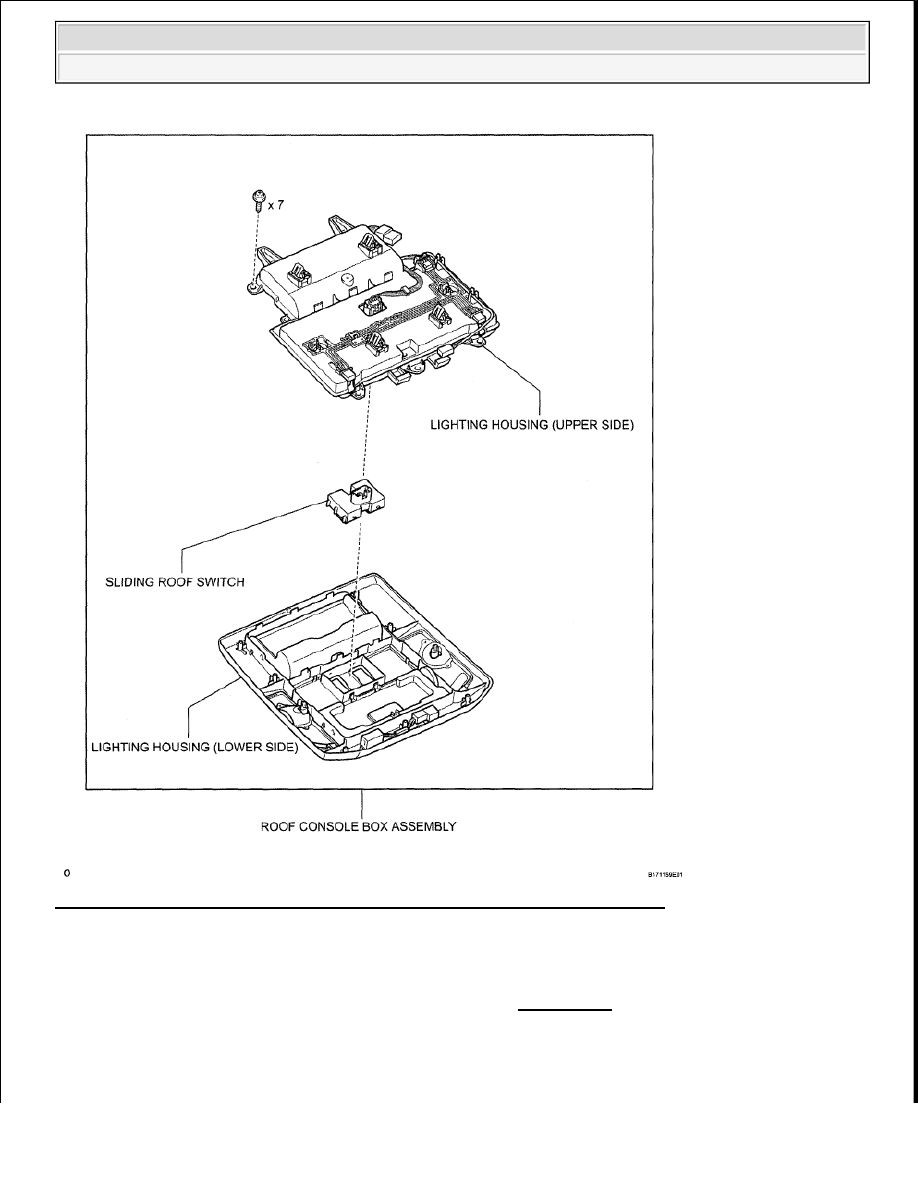

Fig. 49: Identifying Sliding Roof Switch Assembly Components (For CrewMax)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ROOF CONSOLE BOX ASSEMBLY (See REMOVAL )

2. REMOVE SLIDING ROOF SWITCH

a. Disconnect the 2 connectors.

b. Detach the clamp.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































c. Remove the 7 screws and lighting housing (upper side).

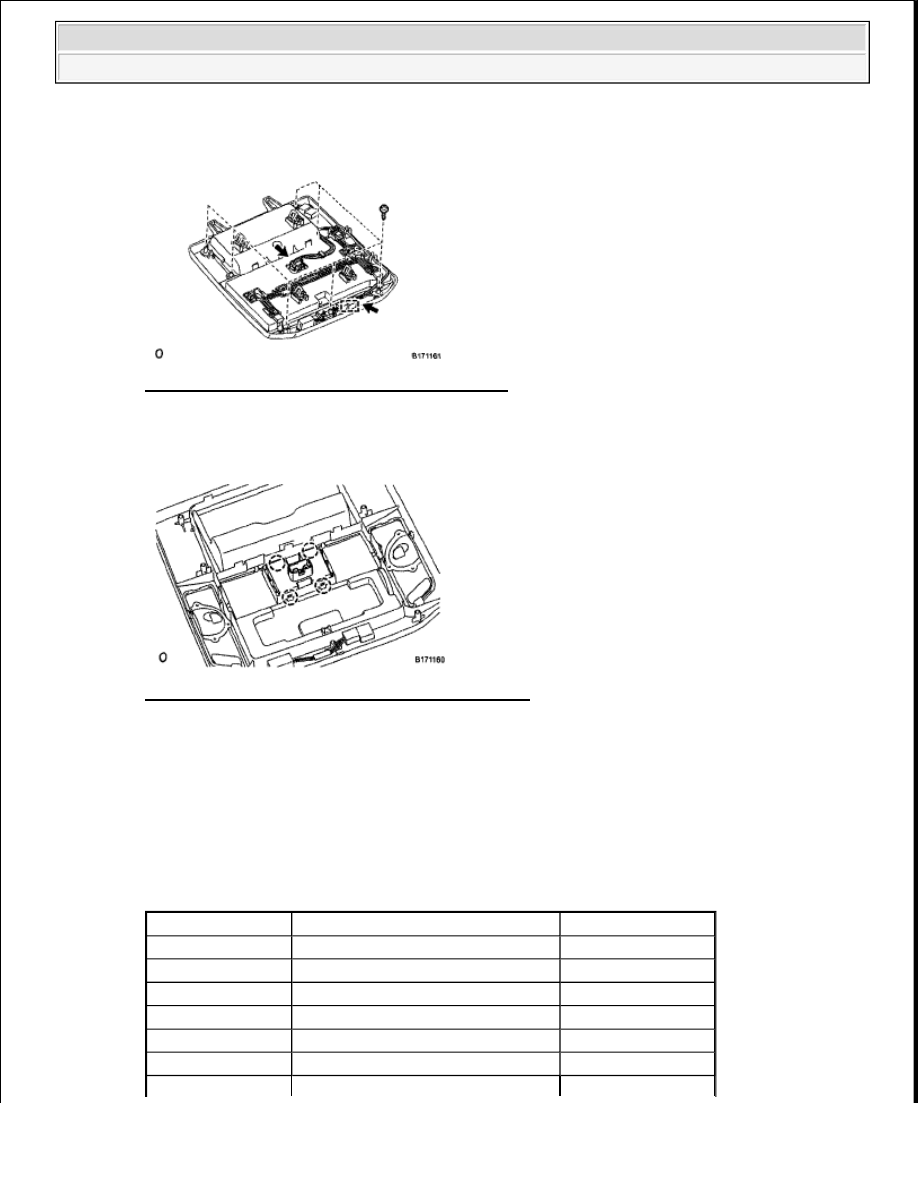

Fig. 50: Identifying Sliding Roof Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Detach the 4 claws and remove the sliding roof switch.

Fig. 51: Identifying Claws On Sliding Roof Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT SLIDING ROOF SWITCH

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

SLIDING ROOF SWITCH RESISTANCE SPECIFICATION

Tester Connection

Switch Condition

Specified Condition

1 (UP) - 5 (E)

TILT switch is pressed to up

Below 1 ohms

1(UP) - 5 (E)

TILT switch is not pressed to up

10 kohms or higher

2 (DOWN) - 5 (E)

TILT switch is pressed to down

Below 1 ohms

2 (DOWN) - 5 (E) TILT switch is not pressed to down 10 kohms or higher

4 (OPN) - 5 (E)

SLIDE switch is pressed to open

Below 1 ohms

4 (OPN) - 5 (E)

SLIDE switch is not pressed to open 10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































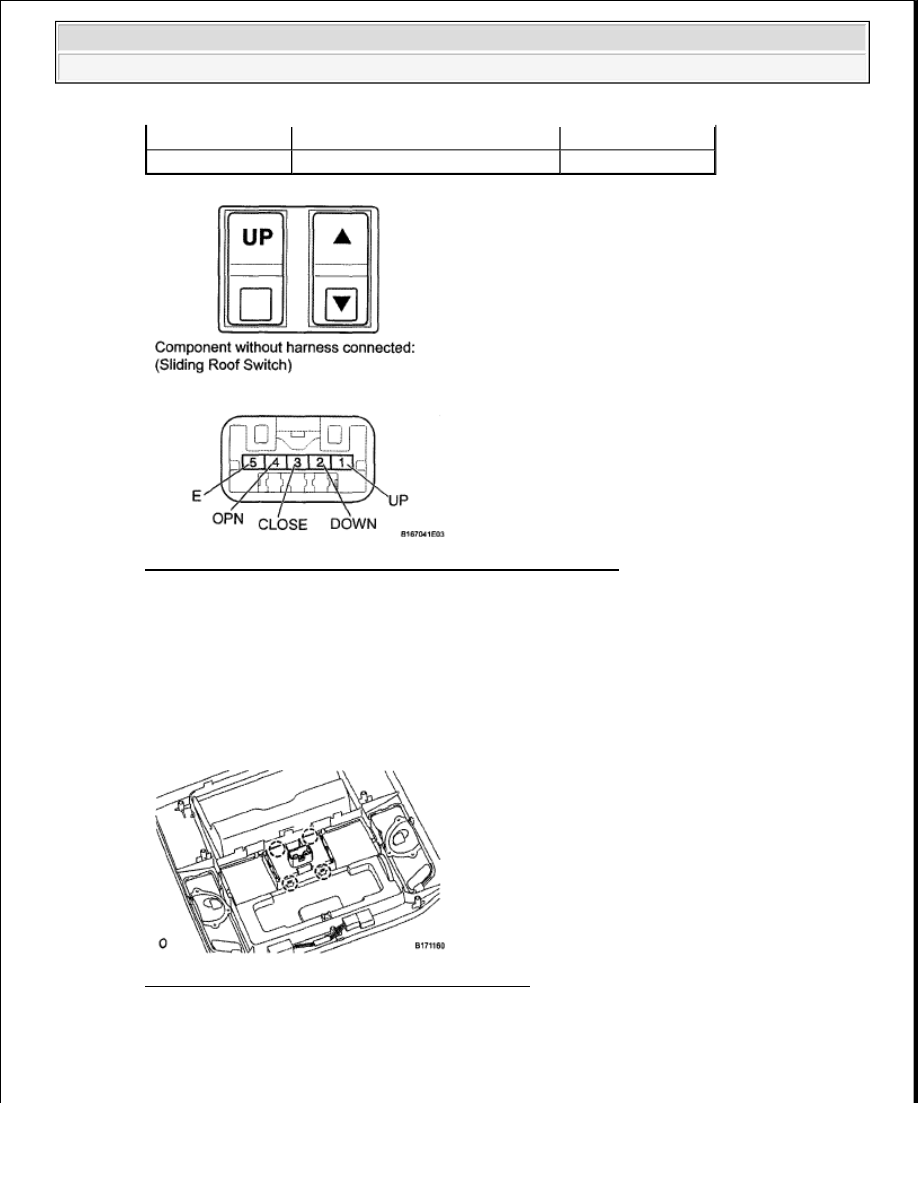

Fig. 52: Identifying Sliding Roof Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the switch.

INSTALLATION

1. INSTALL SLIDING ROOF SWITCH

a. Attach the 4 claws to install the sliding roof switch.

Fig. 53: Identifying Claws On Sliding Roof Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the lighting housing (upper side) with the 7 screws.

3 (CLOSE) - 5 (E)

SLIDE switch is pressed to close

Below 1 ohms

3 (CLOSE) - 5 (E) SLIDE switch is not pressed to close 10 kohms or higher
