1. Using a T30 "TORX" socket, remove the 6 bolts.

2. Detach the 2 clips and remove the rail.

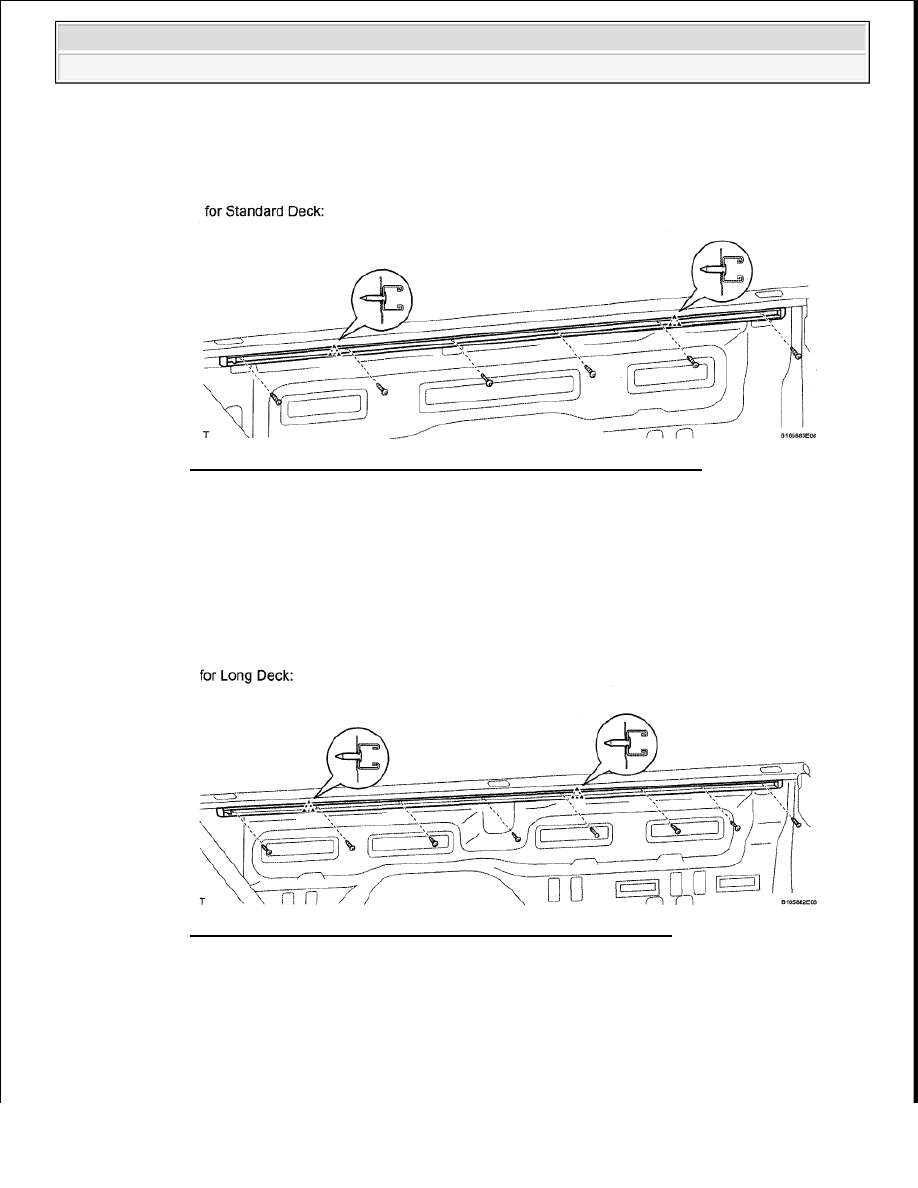

Fig. 232: Identifying Rear Side Panel Top Rail LH Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Long Deck:

Remove the rear side panel top rail.

1. Using a T30 "TORX" socket, remove the 8 bolts.

2. Detach the 2 clips and remove the rail.

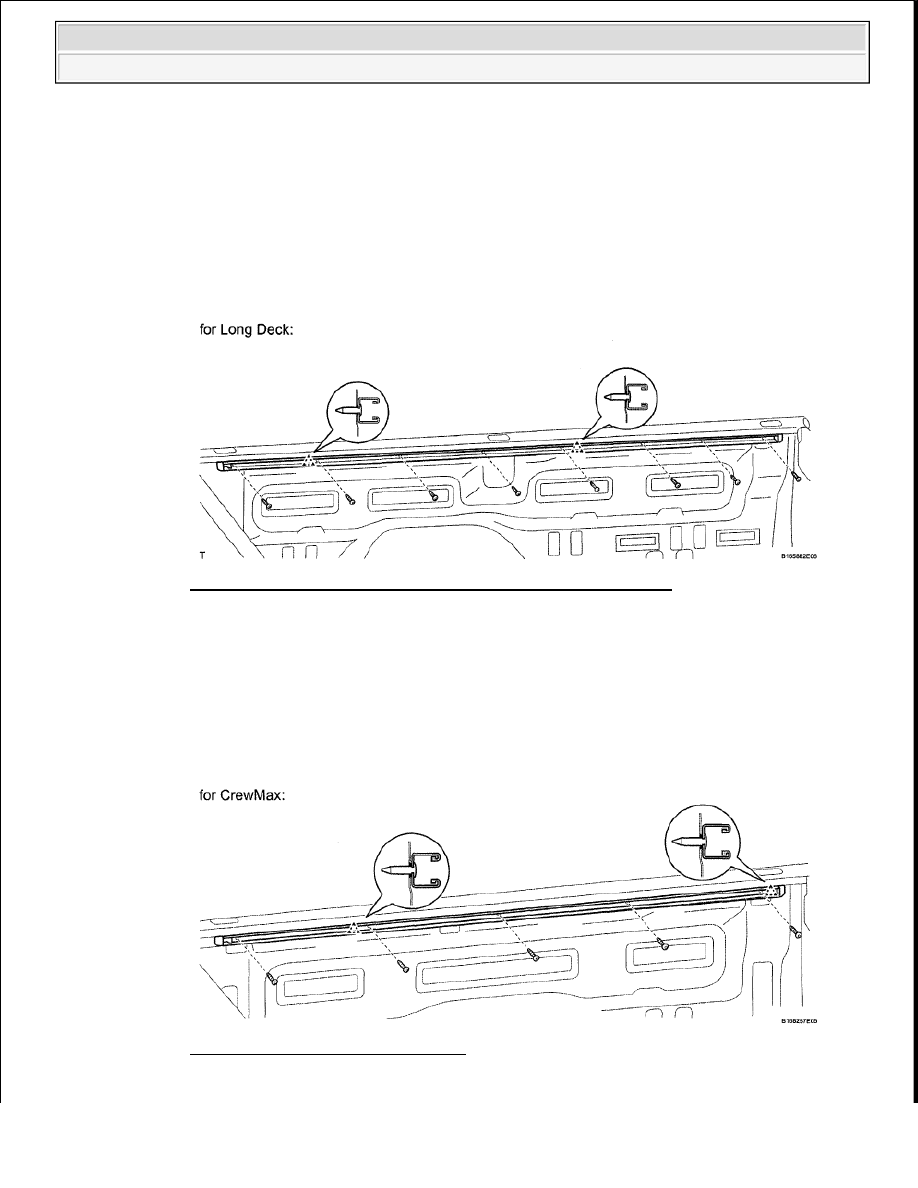

Fig. 233: Identifying Rear Side Panel Top Rail Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

Remove the rear side panel top rail.

1. Using a T30 "TORX" socket, remove the 5 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































2. Detach the 2 clips and remove the rail.

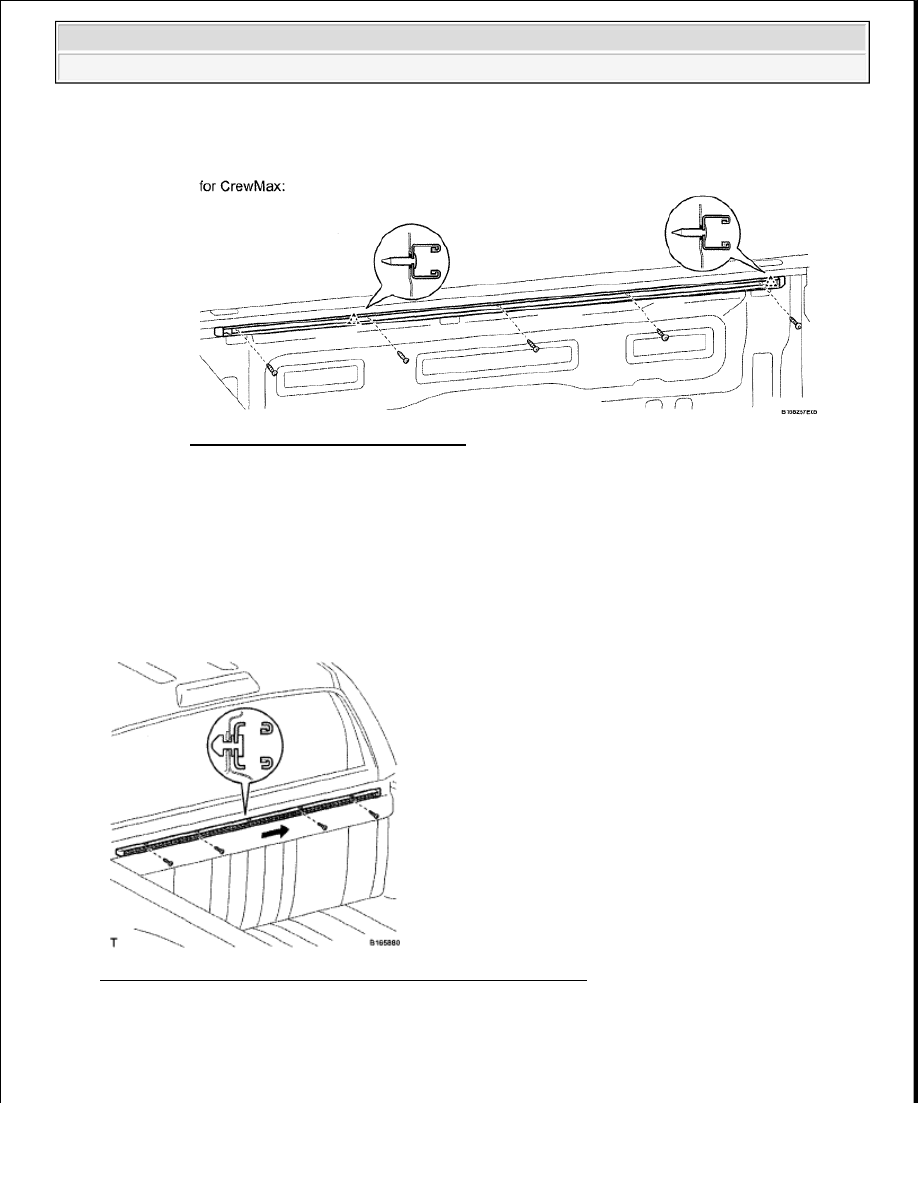

Fig. 234: Identifying Rail And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE REAR SIDE PANEL TOP RAIL RH

HINT:

Use the same procedures described for the LH side.

3. REMOVE UPPER HEADER BOARD RAIL

Fig. 235: Identifying Upper Header Board Rail Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a T30 "TORX" socket, remove the 4 bolts.

b. Slide the rail in the direction shown in the illustration to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































INSTALLATION

1. INSTALL UPPER HEADER BOARD RAIL

a. Slide the rail in the direction shown in the illustration to install it.

b. Using a T30 "TORX" socket, install the 4 bolts.

2. INSTALL REAR SIDE PANEL TOP RAIL LH

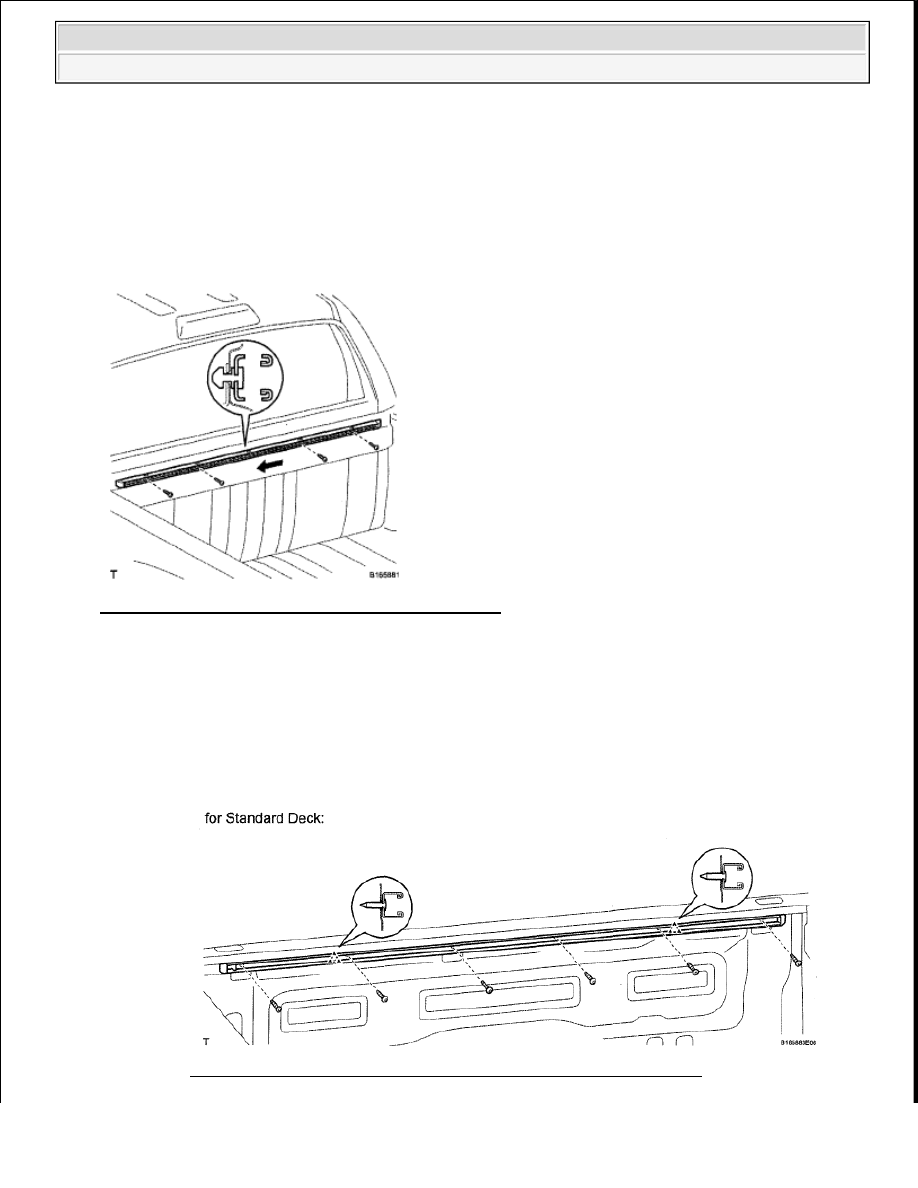

Fig. 236: Identifying Rear Side Panel Top Rail Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. for Standard Deck:

Install the rear side panel top rail.

1. Attach the 2 clips to install the rail.

2. Using a T30 "TORX" socket, install the 6 bolts.

Fig. 237: Identifying Rear Side Panel Top Rail LH Bolts And Clips



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Long Deck:

Install the rear side panel top rail.

1. Attach the 2 clips to install the rail.

2. Using a T30 "TORX" socket, install the 8 bolts.

Fig. 238: Identifying Rear Side Panel Top Rail Clips And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. for CrewMax:

Install the rear side panel top rail.

1. Attach the 2 clips to install the rail.

2. Using a T30 "TORX" socket, install the 5 bolts.

Fig. 239: Identifying Rail And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
