Toyota Tundra. Manual - part 827

b. Install the 2 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

7. INSTALL FRONT BUMPER HOLE COVER RH (w/o Fog Light)

HINT:

Use the same procedures described for the LH side.

8. INSTALL FOG LIGHT MOUNTING BRACKET LH (w/ Fog Light)

a. Attach the 3 claws to install the bracket.

b. Install the 2 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

9. INSTALL FOG LIGHT MOUNTING BRACKET RH (w/ Fog Light)

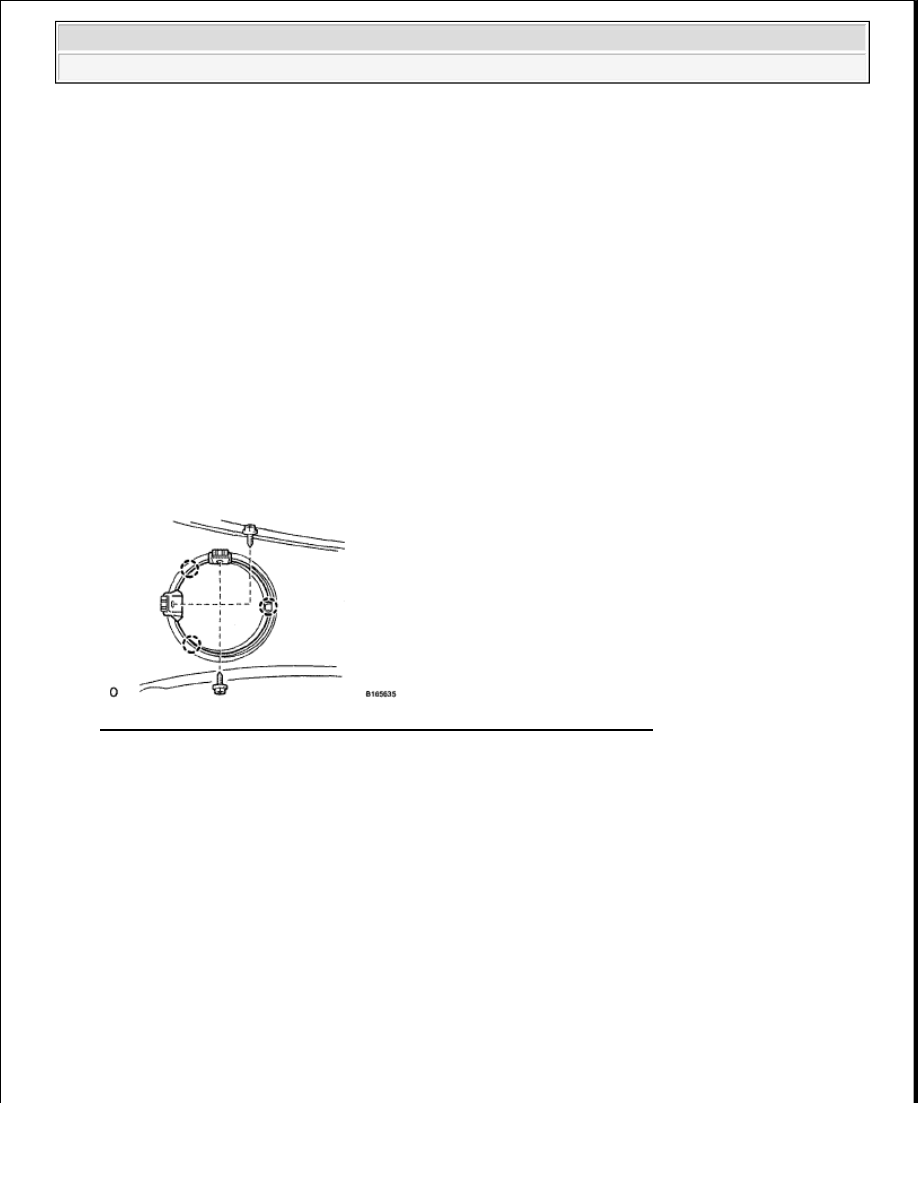

Fig. 21: Identifying Fog Light Mounting Bracket RH Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Use the same procedures described for the LH side.

10. INSTALL FOG LIGHT ASSEMBLY LH (w/ Fog Light)

a. Attach the 2 claws to install the fog light.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































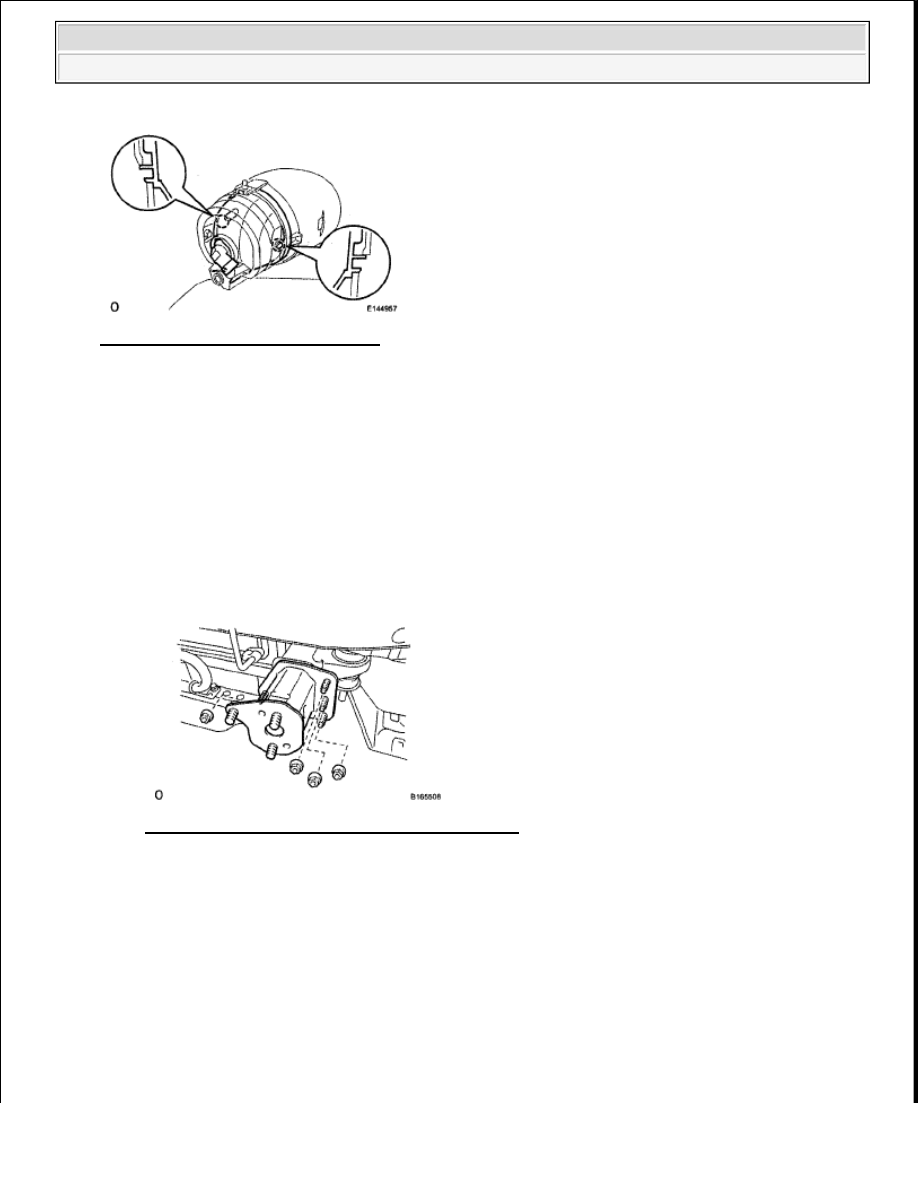

Fig. 22: Identifying Fog Light Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL FOG LIGHT ASSEMBLY RH (w/ Fog Light)

HINT:

Use the same procedures described for the LH side.

INSTALLATION

1. INSTALL FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY LH

a. Install the bumper extension with the 4 nuts.

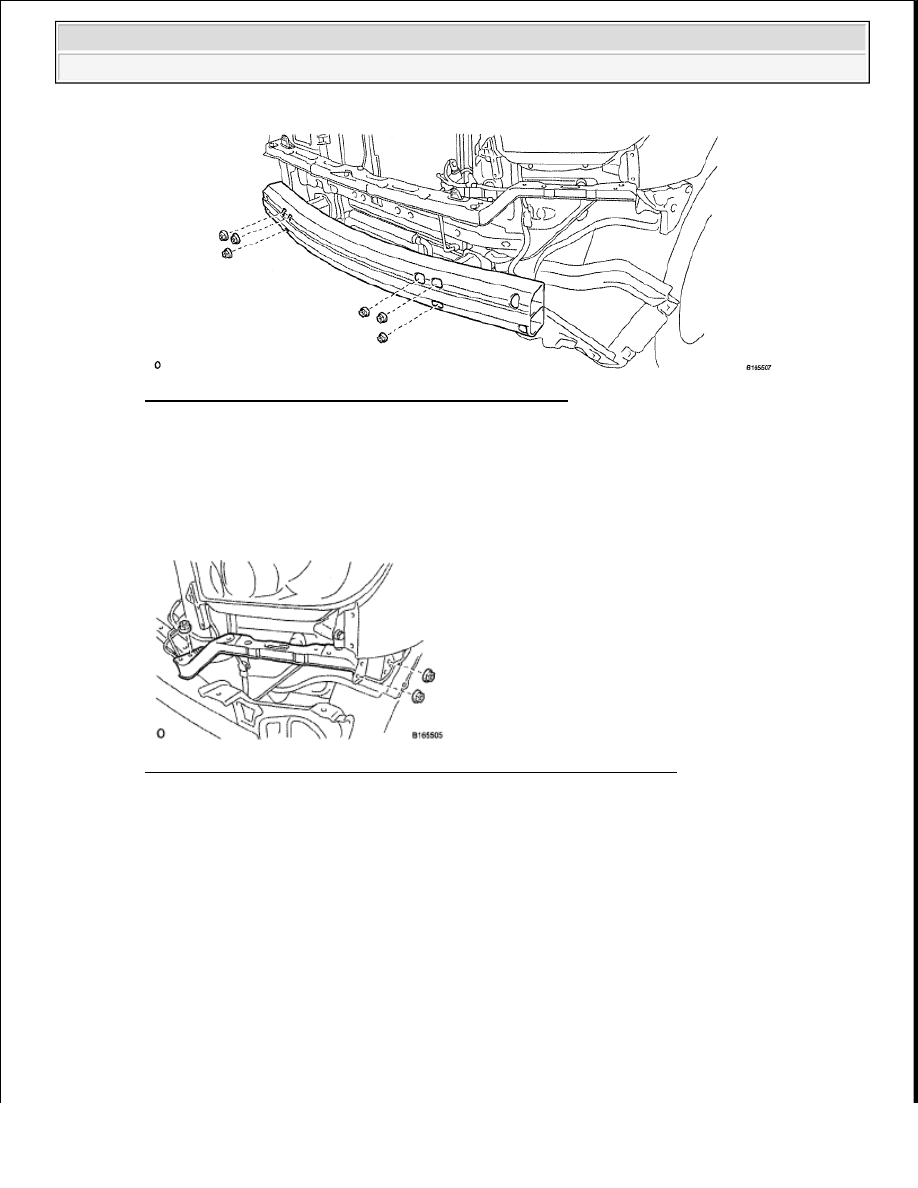

Fig. 23: Identifying Nuts And Bumper Extension
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 58 N*m (591 kgf*cm, 43 ft.*lbf)

2. INSTALL FRONT NO. 2 BUMPER EXTENSION SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

3. INSTALL FRONT BUMPER REINFORCEMENT

a. Install the reinforcement with the 6 nuts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































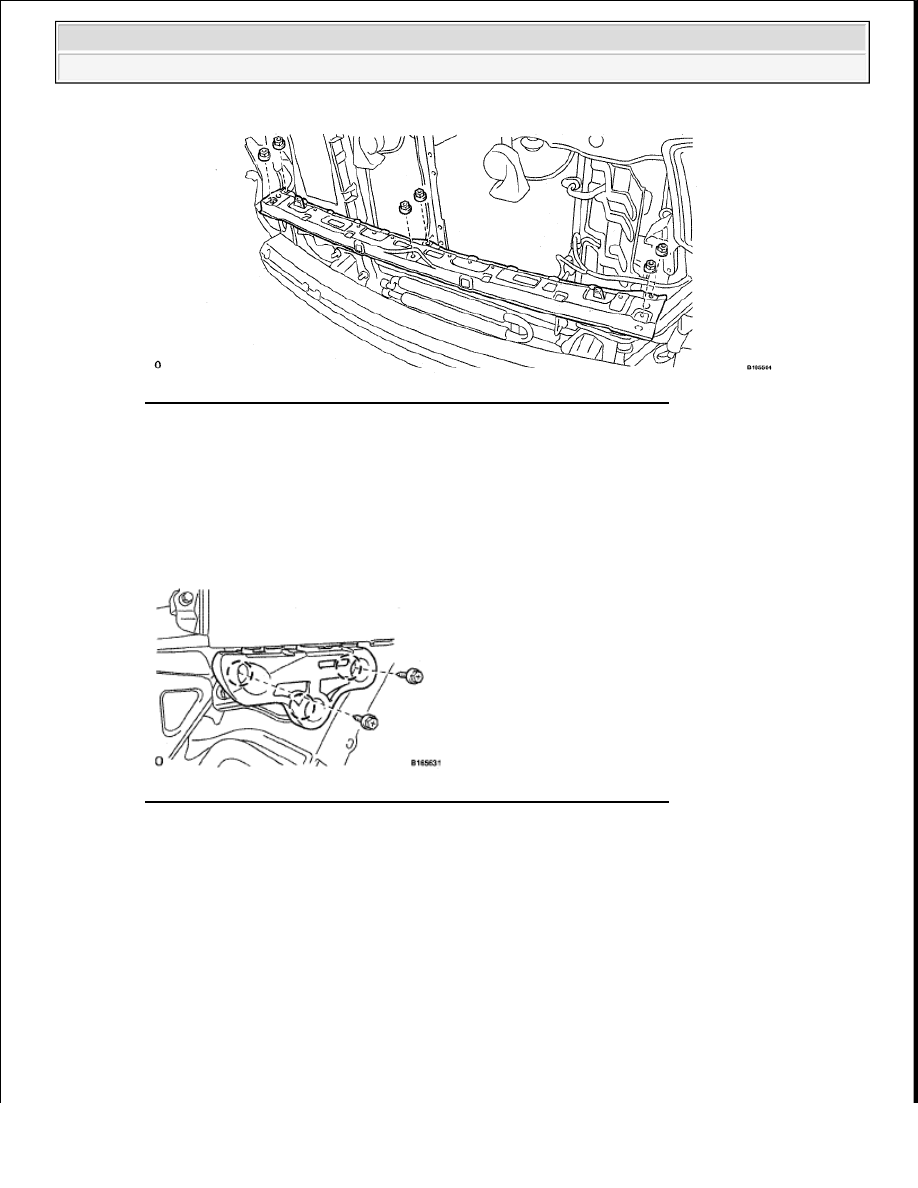

Fig. 24: Identifying Front Bumper Reinforcement Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 71 N*m (724 kgf*cm, 52 ft.*lbf)

4. INSTALL FRONT BUMPER END RETAINER LH

a. Install the retainer with the 3 nuts.

Fig. 25: Identifying Front Bumper Reinforcement Nuts And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

5. INSTALL FRONT BUMPER END RETAINER RH

HINT:

Use the same procedures described for the LH side.

6. INSTALL FRONT UPPER CENTER BUMPER RETAINER

a. Install the retainer with the 6 nuts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































Fig. 26: Identifying Front Upper Center Bumper Retainer And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

7. INSTALL FRONT BUMPER SIDE SUPPORT LH

a. Attach the 3 clips to install the side support.

b. Install the 2 screws.

Fig. 27: Identifying Front Upper Center Bumper Nuts And Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

8. INSTALL FRONT BUMPER SIDE SUPPORT RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL FRONT BUMPER COVER

a. w/ Fog Light:

Connect the fog light connectors.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra
