FRONT BUMPER (FOR RESIN TYPE BUMPER)

COMPONENTS

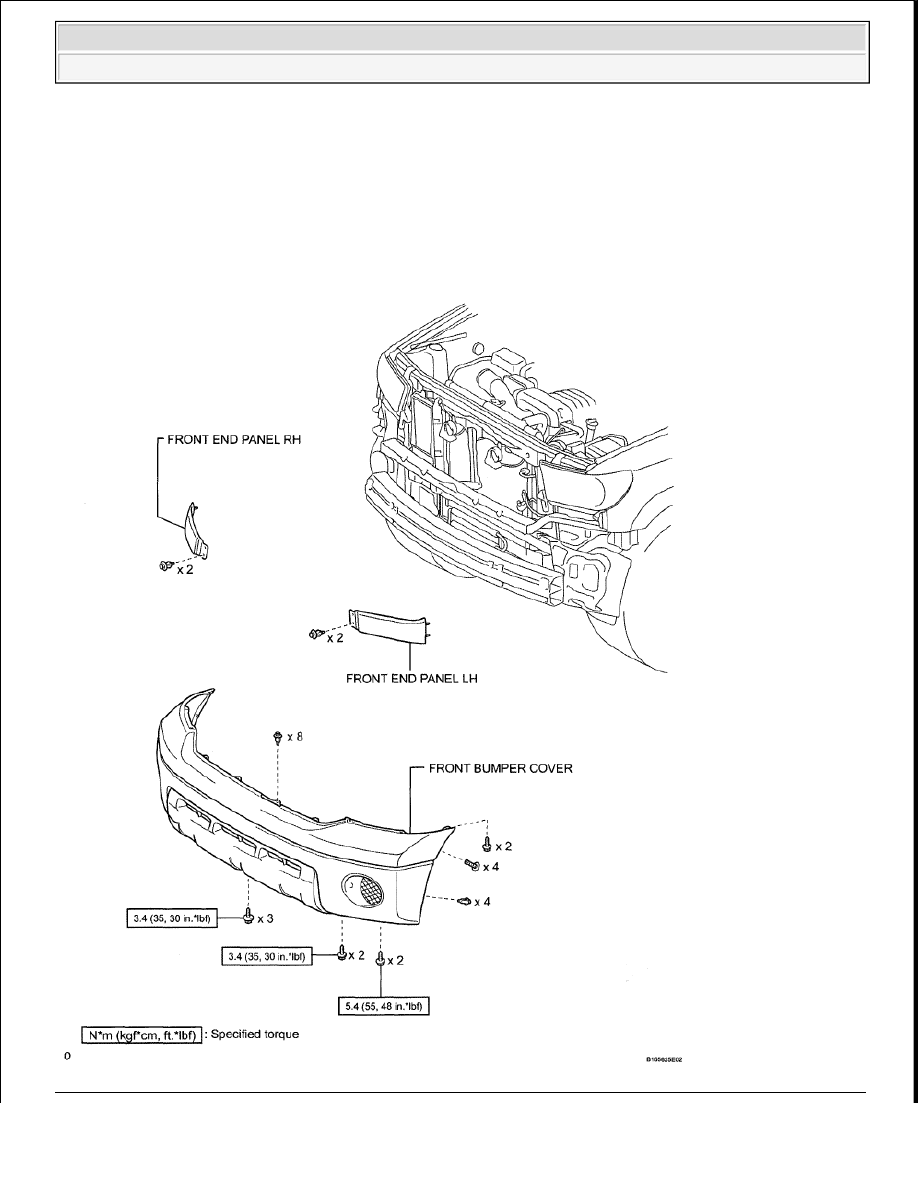

Fig. 1: Identifying Front Bumper Replacement Components With Torque Specifications - For Resin Type



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra























































Bumper (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

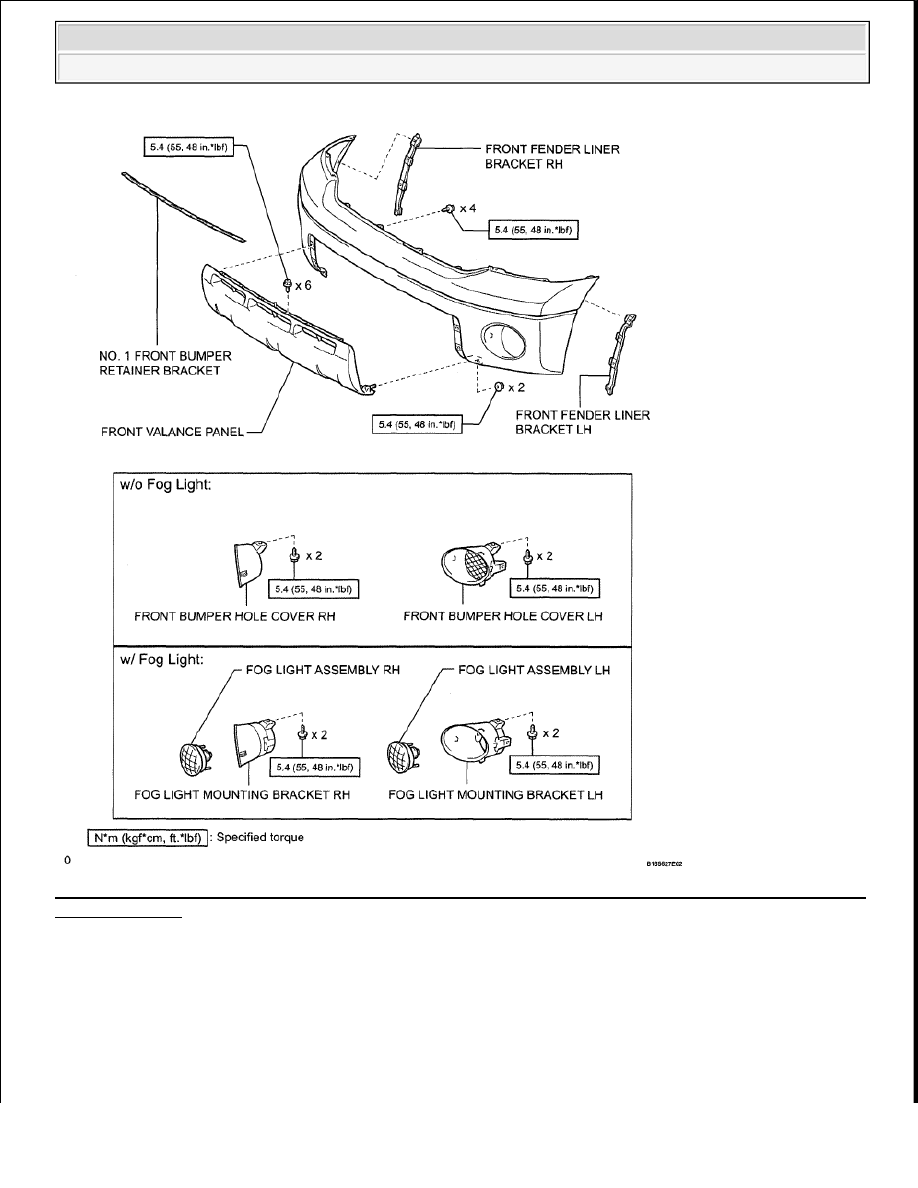

Fig. 2: Identifying Front Bumper Replacement Components With Torque Specifications - For Resin Type
Bumper (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

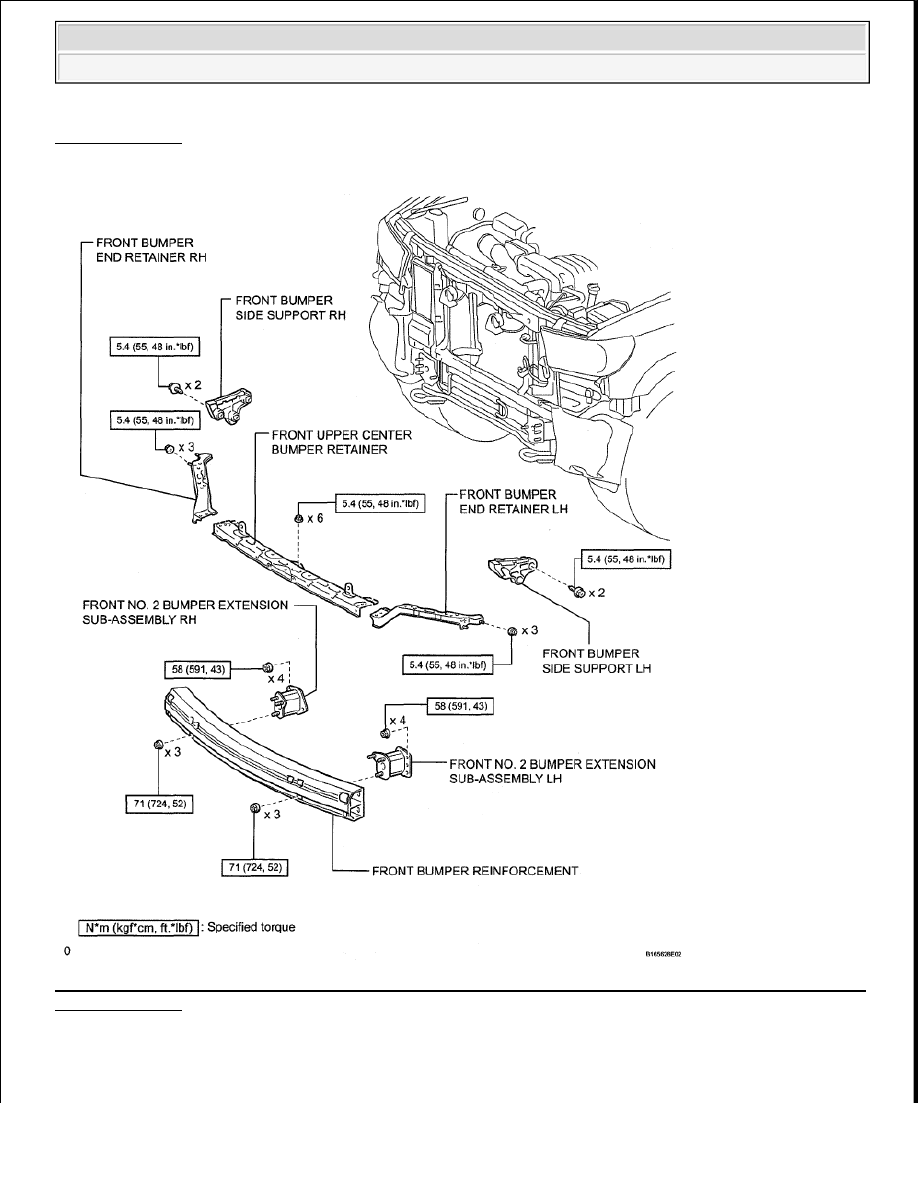

Fig. 3: Identifying Front Bumper Replacement Components With Torque Specifications - For Resin Type
Bumper (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

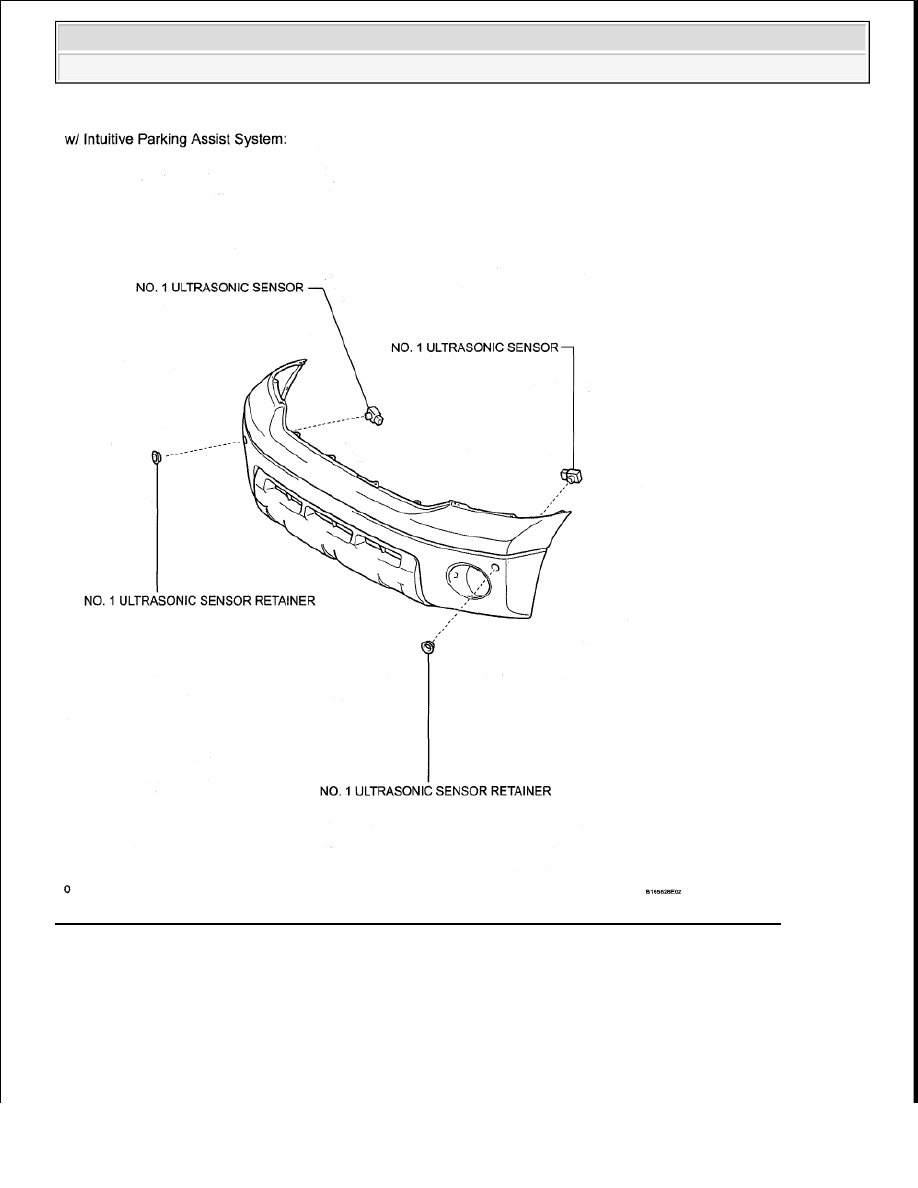

Fig. 4: Identifying Front Bumper Replacement Components - For Resin Type Bumper (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
