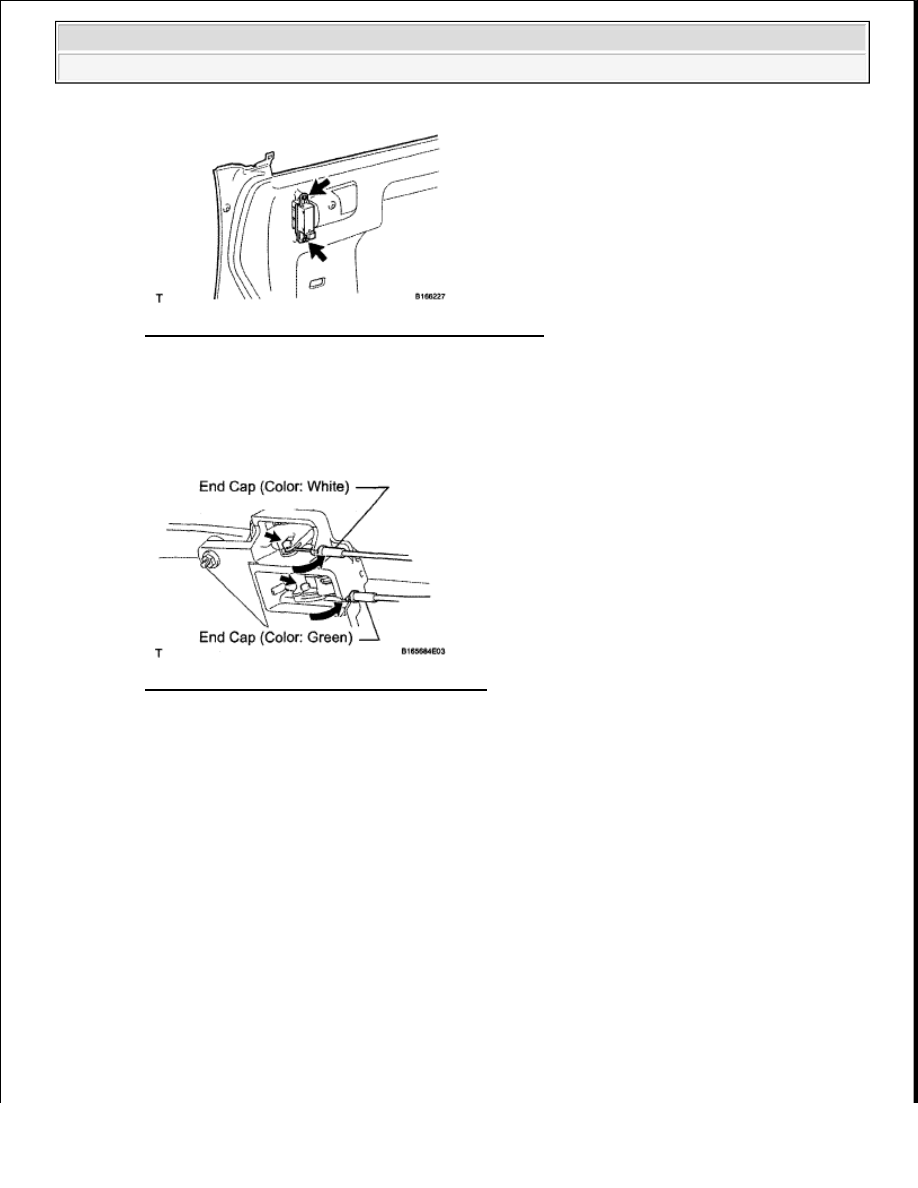

Fig. 86: Identifying Screws On Seat Memory Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL FRONT INNER DOOR GLASS WEATHERSTRIP LH

27. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

a. Connect the 2 cables to the inside handle.

Fig. 87: Identifying Cables To Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

c. Attach the inside handle's knob to the door trim board.

d. Attach the 9 clips to install the door trim board.

e. Install the inside handle and door trim board to the door trim panel with the screw.

f. Install the door trim board to the door panel with the screw.

g. Install the clip.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































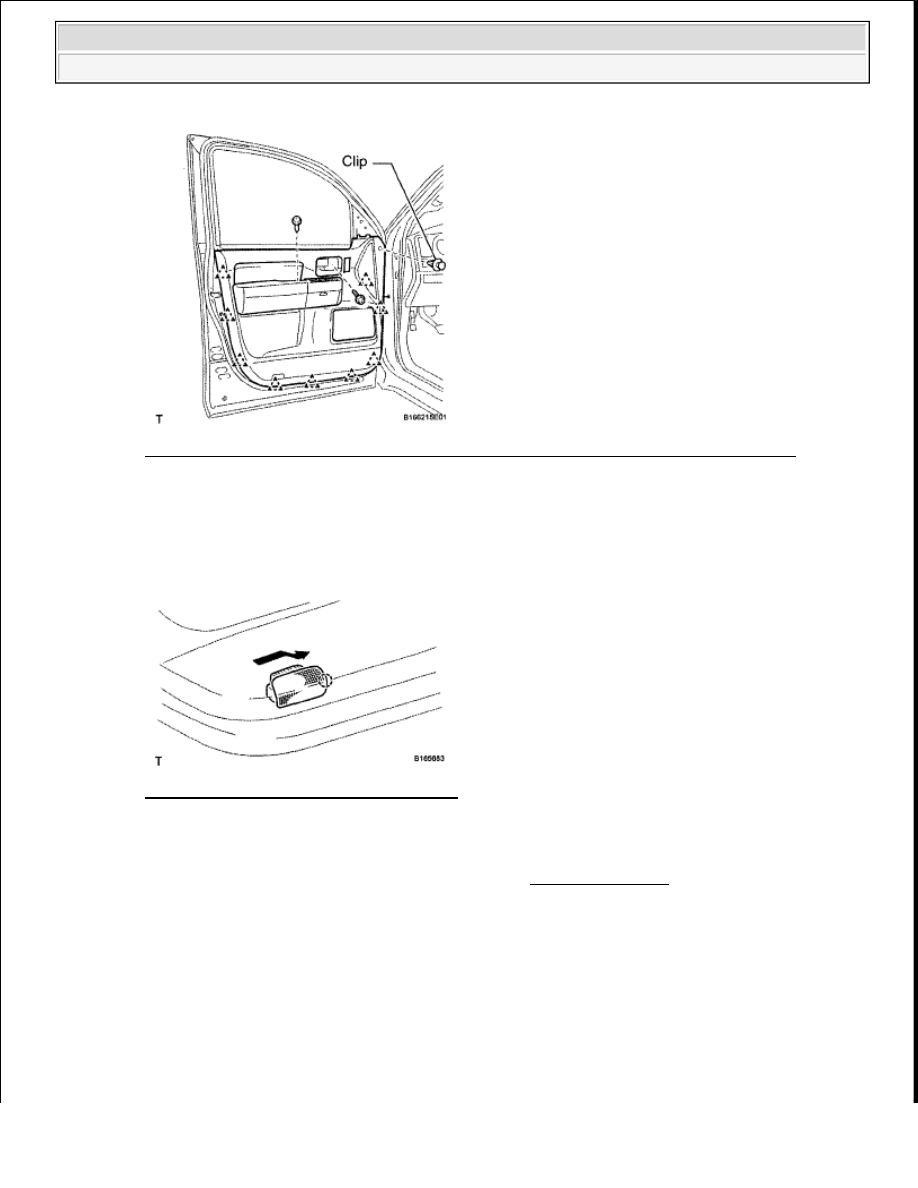

Fig. 88: Identifying Screws And Clips On Front Door Trim Board Sub-Assembly LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL FRONT DOOR ARMREST COVER LH

29. INSTALL COURTESY LIGHT ASSEMBLY

a. Attach the claw to install the courtesy light.

Fig. 89: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

30. INSTALL FRONT NO. 3 SPEAKER ASSEMBLY (See INSTALLATION )

31. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. Attach the 3 clips to install the front door lower frame bracket garnish.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































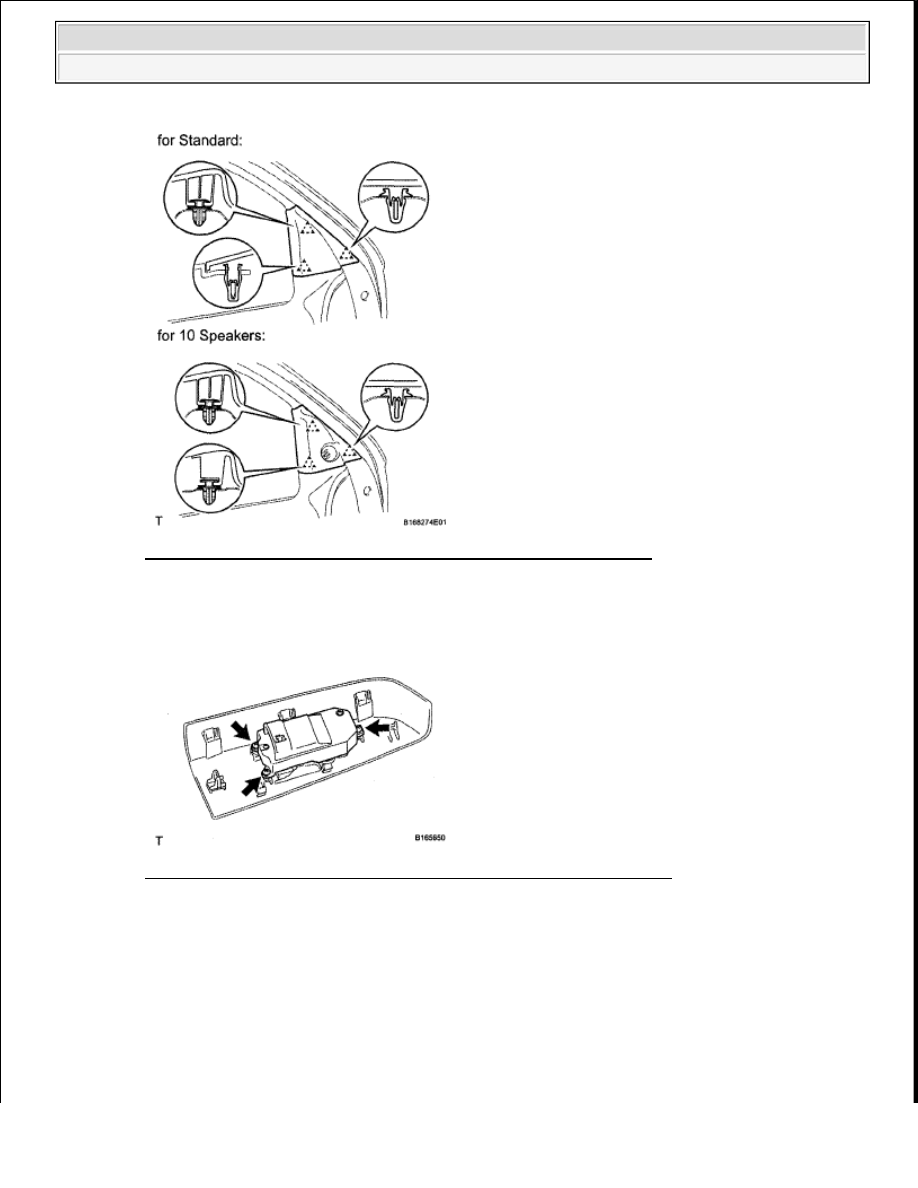

Fig. 90: Identifying Clips On Door Lower Frame Bracket Garnish
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Install the power window regulator master switch with the 3 screws.

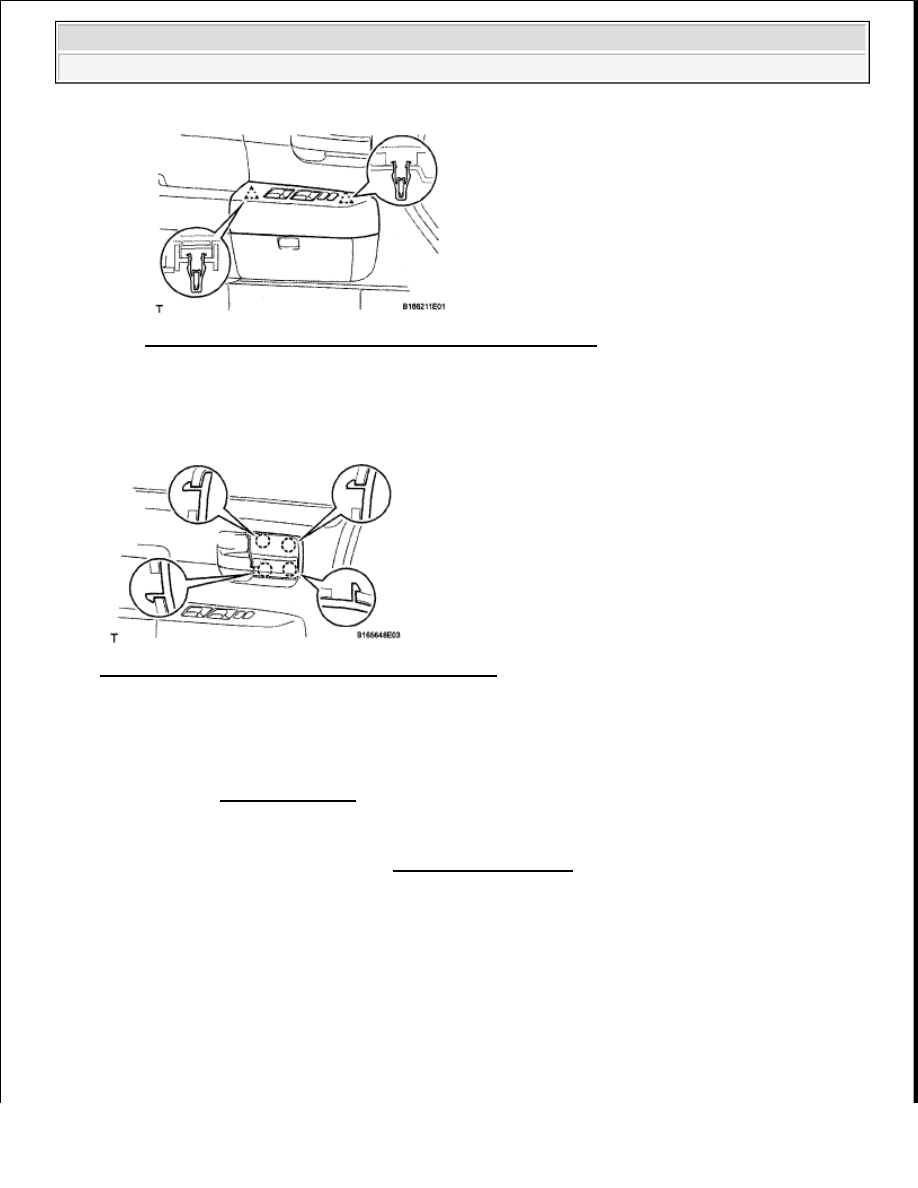

Fig. 91: Identifying Power Window Regulator Master Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. INSTALL FRONT UPPER ARMREST BASE PANEL LH

a. Connect the connectors.

b. Attach the 2 clips to install the front armrest upper base panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 92: Identifying Front Armrest Upper Base Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

a. Attach the 4 claws to install the bezel plug.

Fig. 93: Identifying Inside Handle Bezel Plug Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

36. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

FRONT DOOR (FOR CREWMAX)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).
