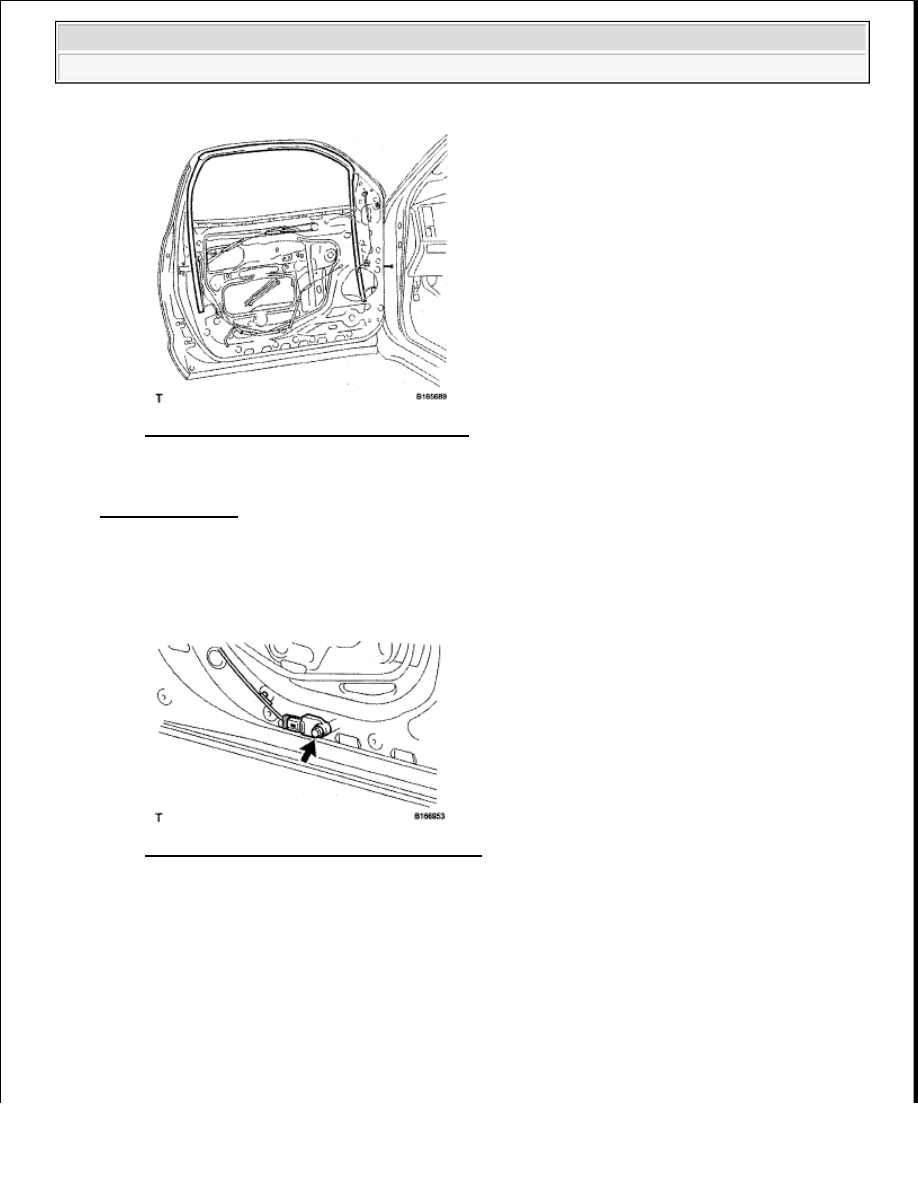

Fig. 78: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

INSTALLATION )

16. INSTALL SIDE AIRBAG SENSOR ASSEMBLY LH

a. Install the side airbag sensor with the bolt.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

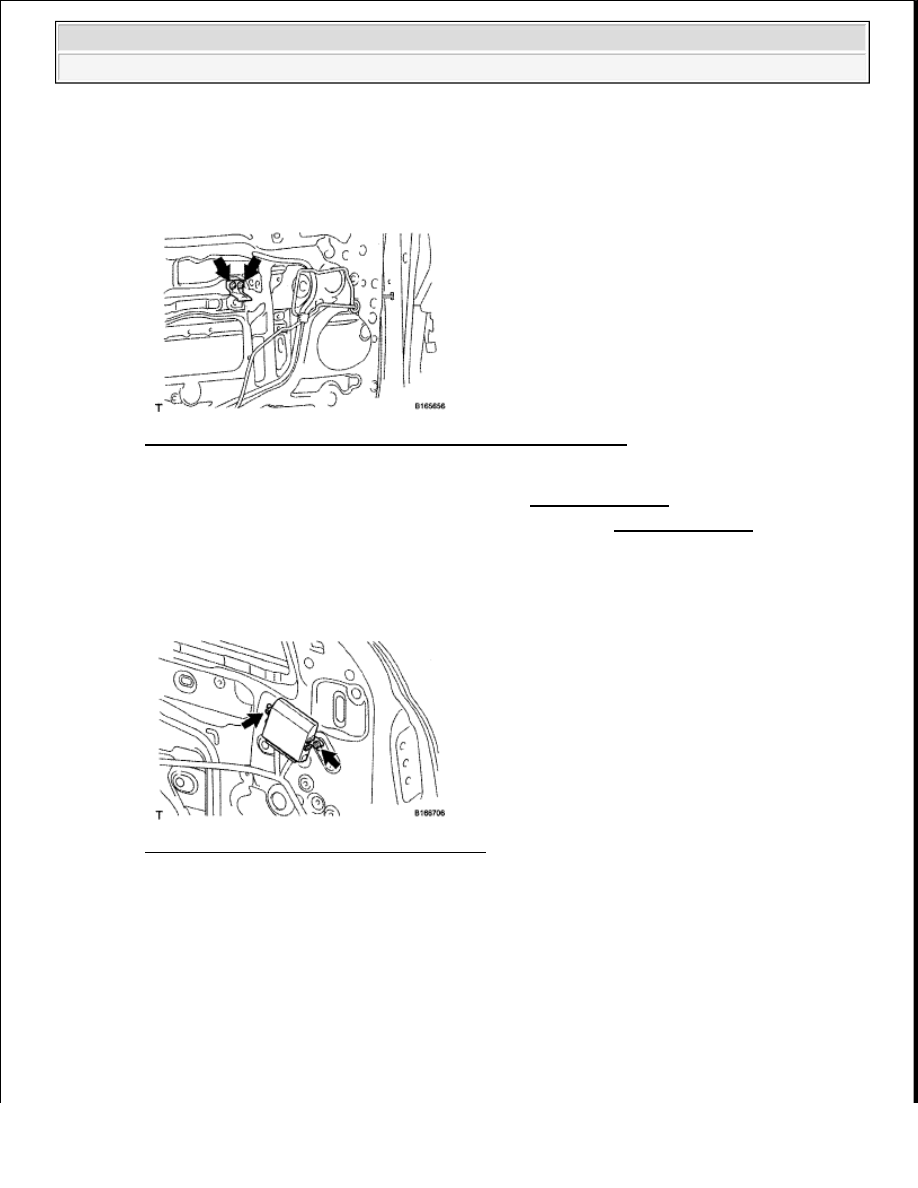

Fig. 79: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

17. INSTALL FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the regulator motor.

b. Using a T25 "TORX" driver, install the motor with the 3 screws.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































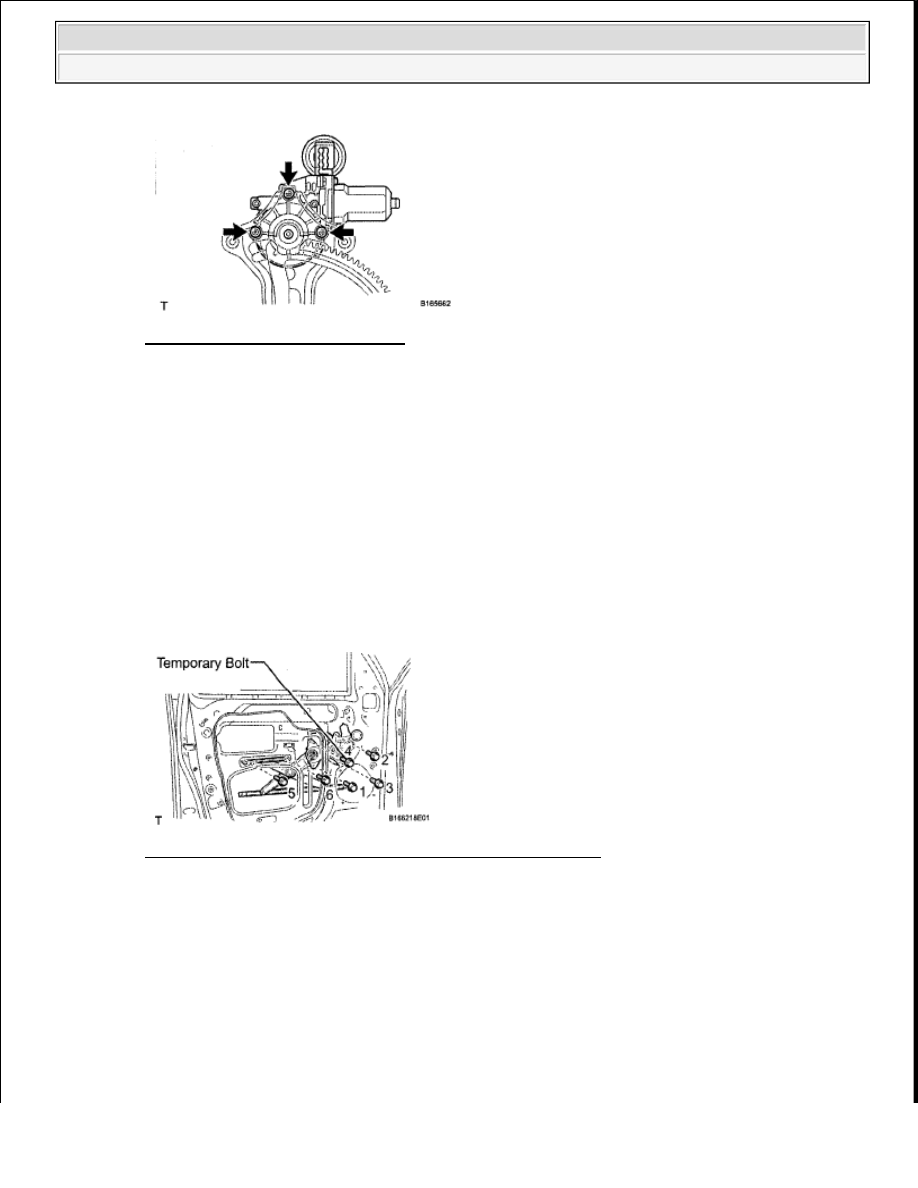

Fig. 80: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

For a new front window regulator, the installation position of the regulator will be set when the
self-tapping screws are installed.

18. INSTALL FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Apply MP grease to the sliding and rotating areas of the window regulator.

b. Loosely install the temporary bolt onto the window regulator.

Fig. 81: Identifying Temporary Bolt On Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the window regulator into the door panel. Use the temporary bolt to hang the window

regulator on the door panel.

d. Temporarily install the window regulator with the 5 bolts, and tighten the temporary bolt so that it

contacts the door panel.

e. Tighten the 6 bolts in the order shown in the illustration.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

f. Connect the connector.

NOTE:

Do not apply grease to the spring of the window regulator.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































19. INSTALL FRONT DOOR GLASS SUB-ASSEMBLY LH

a. Insert the door glass into the door panel along the glass run as indicated by the arrows in the

illustration.

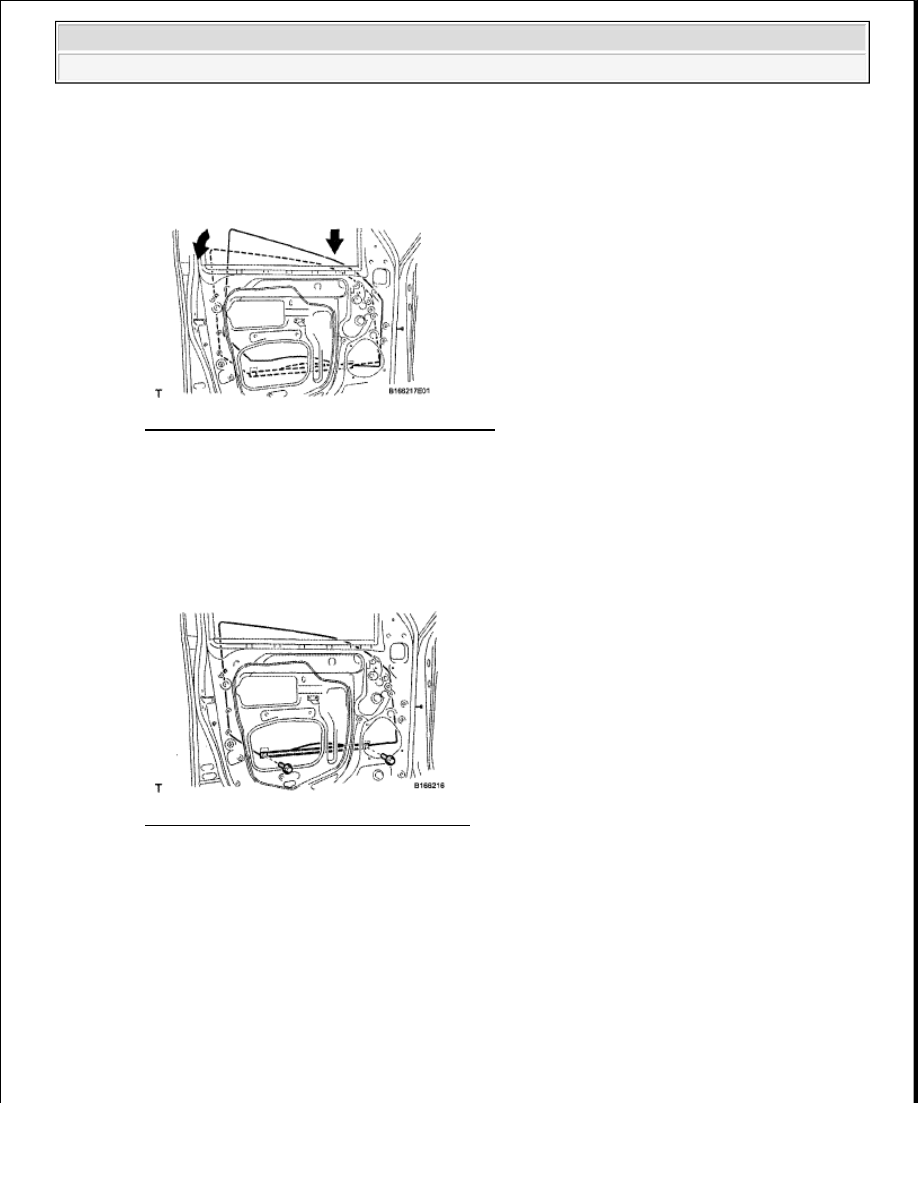

Fig. 82: Inserting Door Glass Into Door Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the door glass to the window regulator with the 2 bolts.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Fig. 83: Identifying Door Glass With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL FRONT DOOR SERVICE HOLE COVER LH

a. Install the front door service hole cover to the door panel.

NOTE:

Be careful not to damage the glass.

NOTE:



When installing the service hole cover, pull out the links
through the service hole cover.



There should be no wrinkles or folds after attaching the service
hole cover.



After attaching the service hole cover, check the sealing quality.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































b. Connect the connector.

21. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

a. Install the bracket with the 2 screws.

Fig. 84: Identifying Screws On Front No. 1 Door Trim Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY (See INSTALLATION )

23. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH (See INSTALLATION )

24. INSTALL OUTER MIRROR CONTROL ECU ASSEMBLY (w/ Power Mirror Control System)

a. Install the ECU with the 2 screws.

b. Connect the 2 ECU connectors.

Fig. 85: Identifying ECU Connectors Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL SEAT MEMORY SWITCH (w/ Seat Memory Switch)

a. Install the seat memory with the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
