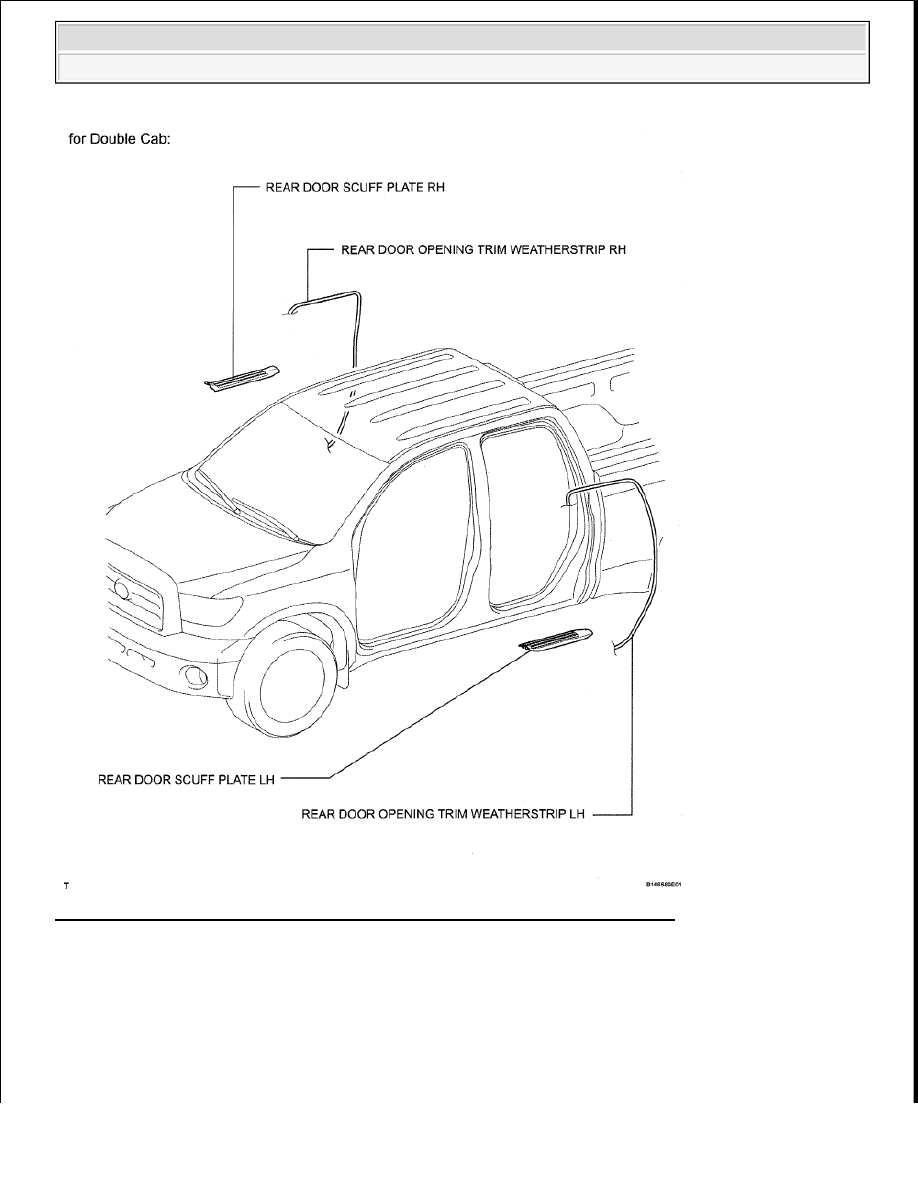

Fig. 119: Identifying Back Window Glass - For Double Cab Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

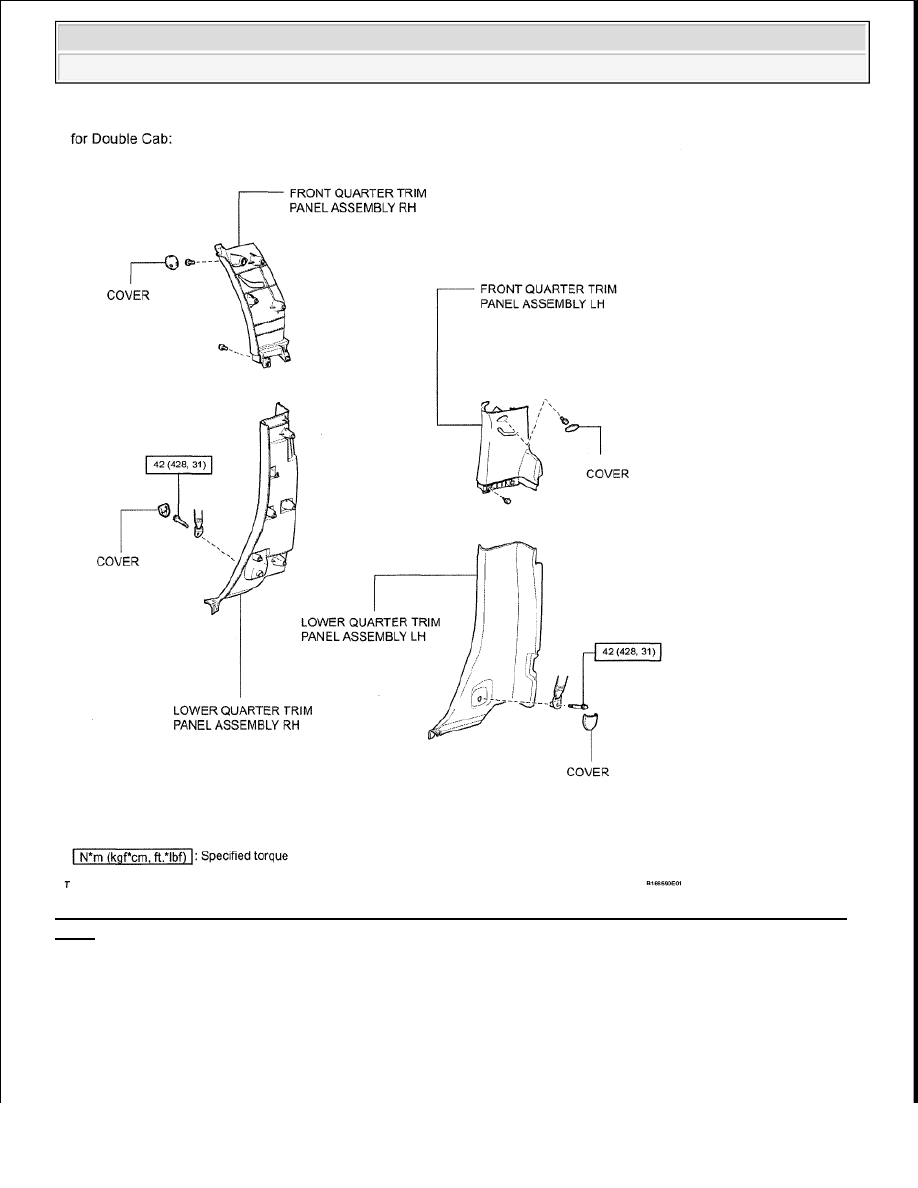

Fig. 120: Identifying Back Window Glass - For Double Cab Components With Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

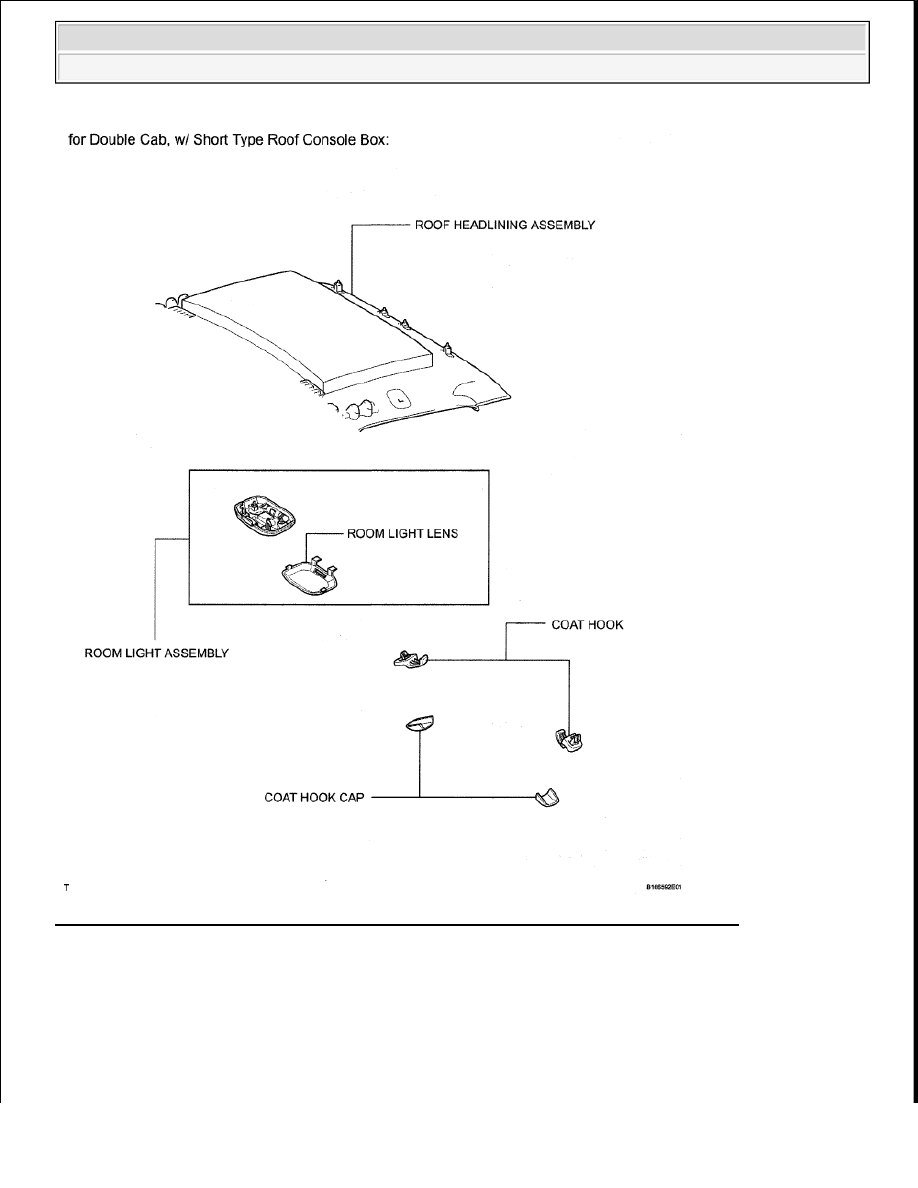

Fig. 121: Identifying Back Window Glass - W/Short Type Roof Console Box Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

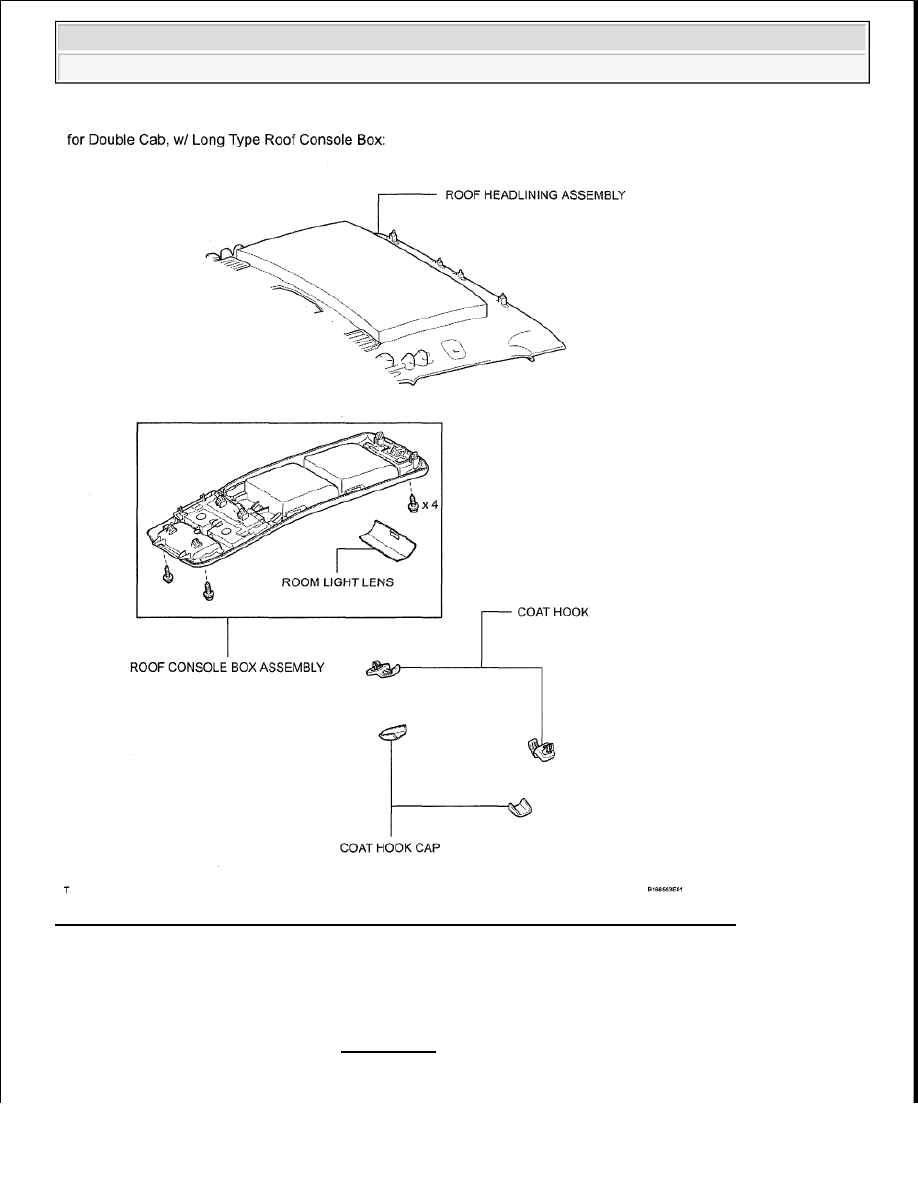

Fig. 122: Identifying Back Window Glass - W/Long Type Roof Console Box Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

a. Remove the front seat (see REMOVAL ).

2. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)
