7. CHECK FOR LEAKS AND REPAIR

a. Conduct a leak test after the adhesive has completely hardened.

b. Seal any leaks with auto glass sealer.

8. INSTALL ROOF DRIP SIDE FINISH MOULDING CLIP (See INSTALLATION )

9. INSTALL ROOF DRIP SIDE FINISH MOULDING LH (See INSTALLATION )

10. INSTALL ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

11. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH (See INSTALLATION )

12. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

13. INSTALL ROOF HEADLINING ASSEMBLY

a. Return the roof headlining to its original position.

14. INSTALL ASSIST GRIP PLUG (See INSTALLATION )

15. INSTALL ASSIST GRIP SUB-ASSEMBLY

a. for Regular Cab, for Double Cab: Install the assist grip (see INSTALLATION ).

b. for CrewMax:

Install the assist grip (see INSTALLATION ).

16. INSTALL VISOR HOLDER

a. for Regular Cab:

Install the visor holder (see INSTALLATION ).

b. for Double Cab, w/o illumination:

Install the visor holder (see INSTALLATION ).

c. for CrewMax, w/o Illumination:

Install the visor holder (see INSTALLATION ).

17. INSTALL VISOR ASSEMBLY LH

a. for Regular Cab:

Install the visor (see INSTALLATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































b. for Double Cab:

Install the visor (see INSTALLATION ).

c. for CrewMax:

Install the visor (see INSTALLATION ).

18. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

19. INSTALL VISOR BRACKET COVER LH (See INSTALLATION )

20. INSTALL VISOR BRACKET COVER RH (See INSTALLATION )

21. INSTALL ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Install the roof console box (see INSTALLATION ).

b. for Long Type:

Install the roof console box (see INSTALLATION ).

22. INSTALL INNER REAR VIEW MIRROR ASSEMBLY

a. w/ EC Mirror:

Install the inner rear view mirror (see INSTALLATION ).

b. w/o EC Mirror:

Install the inner rear view mirror (see INSTALLATION ).

23. INSTALL FRONT PILLAR GARNISH LH (See INSTALLATION )

24. INSTALL FRONT PILLAR GARNISH RH (See INSTALLATION )

25. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

26. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

27. INSTALL COWL TOP VENTILATOR LOUVER (See INSTALLATION )

28. INSTALL FRONT FENDER TO COWL SIDE SEAL LH (See INSTALLATION )

29. INSTALL FRONT FENDER TO COWL SIDE SEAL RH (See INSTALLATION )

30. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY LH (See INSTALLATION )

31. INSTALL FRONT WIPER ARM AND BLADE ASSEMBLY RH (See INSTALLATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































BACK WINDOW GLASS (FOR REGULAR CAB AND DOUBLE CAB)

COMPONENTS

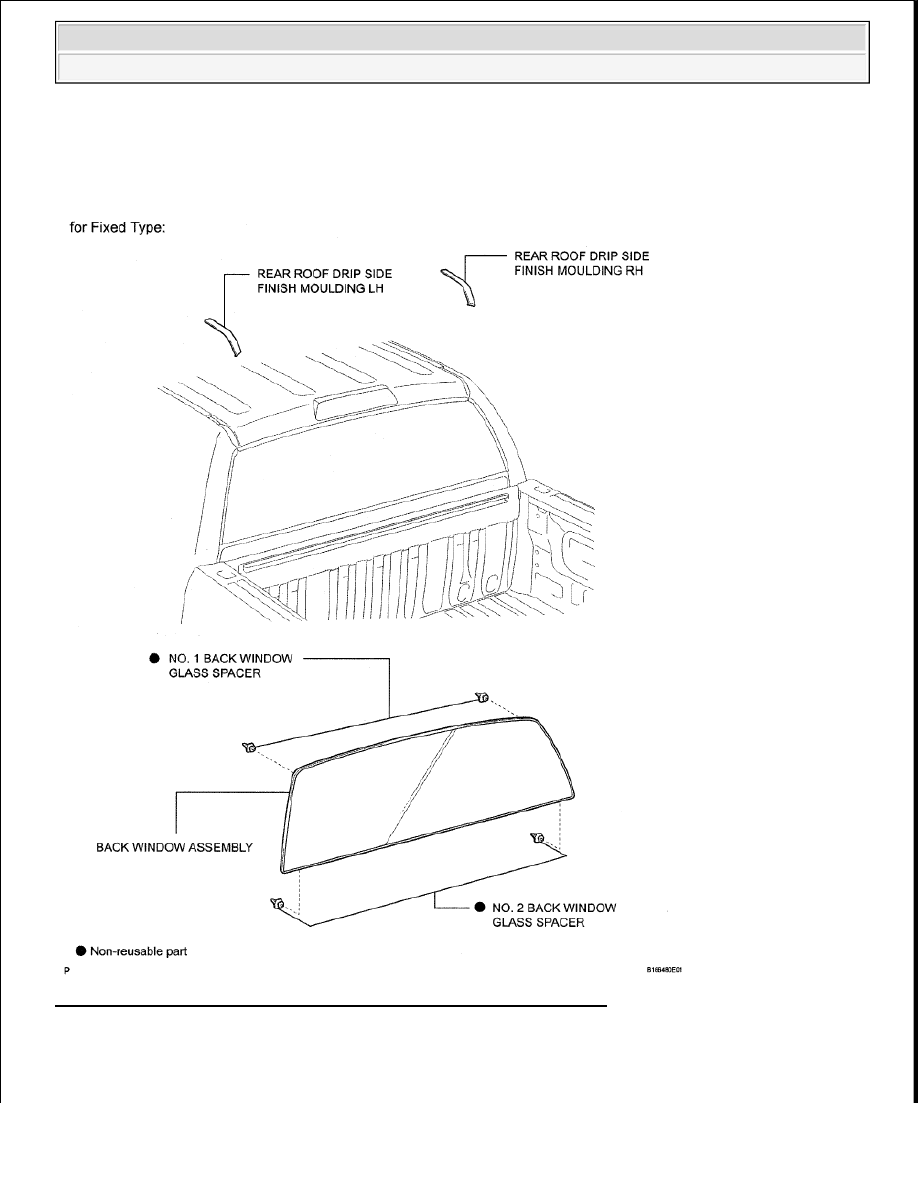

Fig. 113: Identifying Back Window Glass - For Fixed Type Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

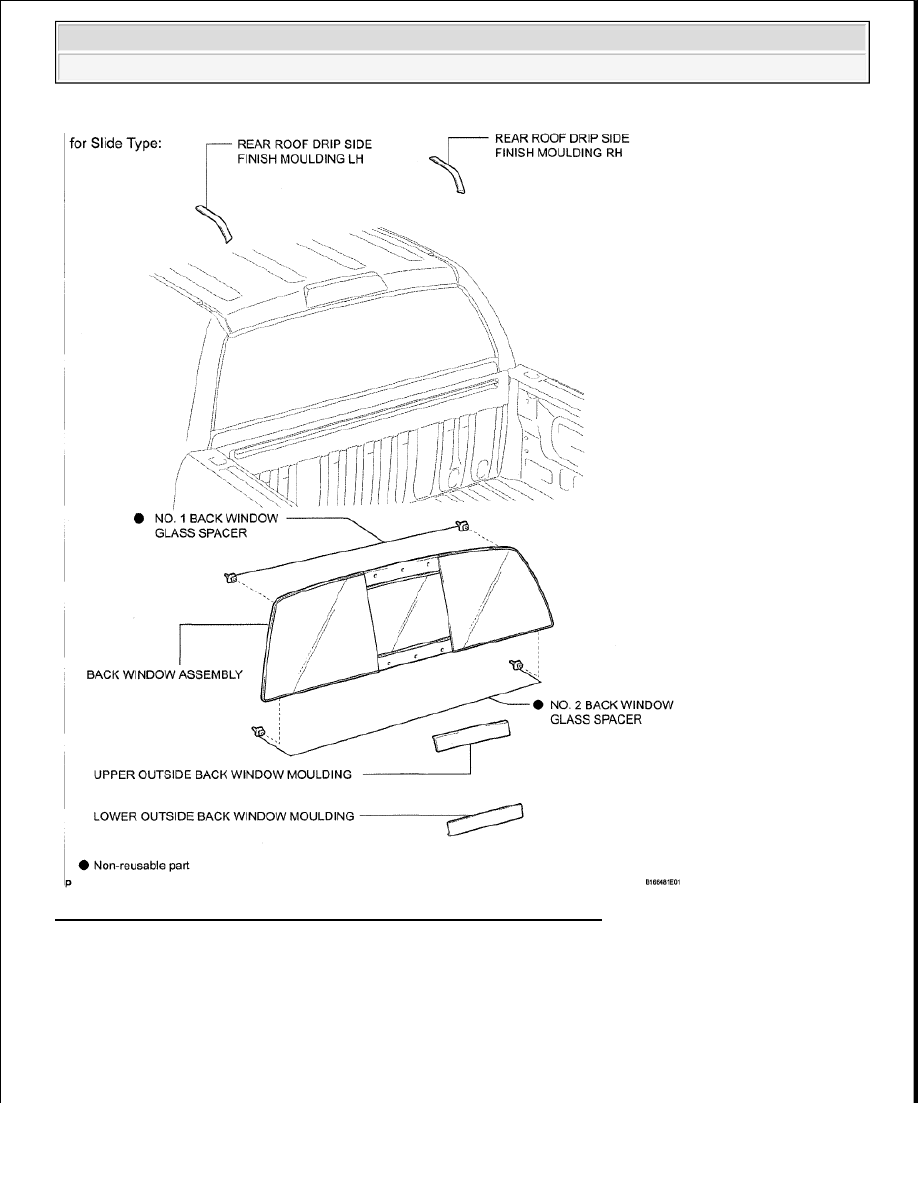

Fig. 114: Identifying Back Window Glass - For Slide Type Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra
