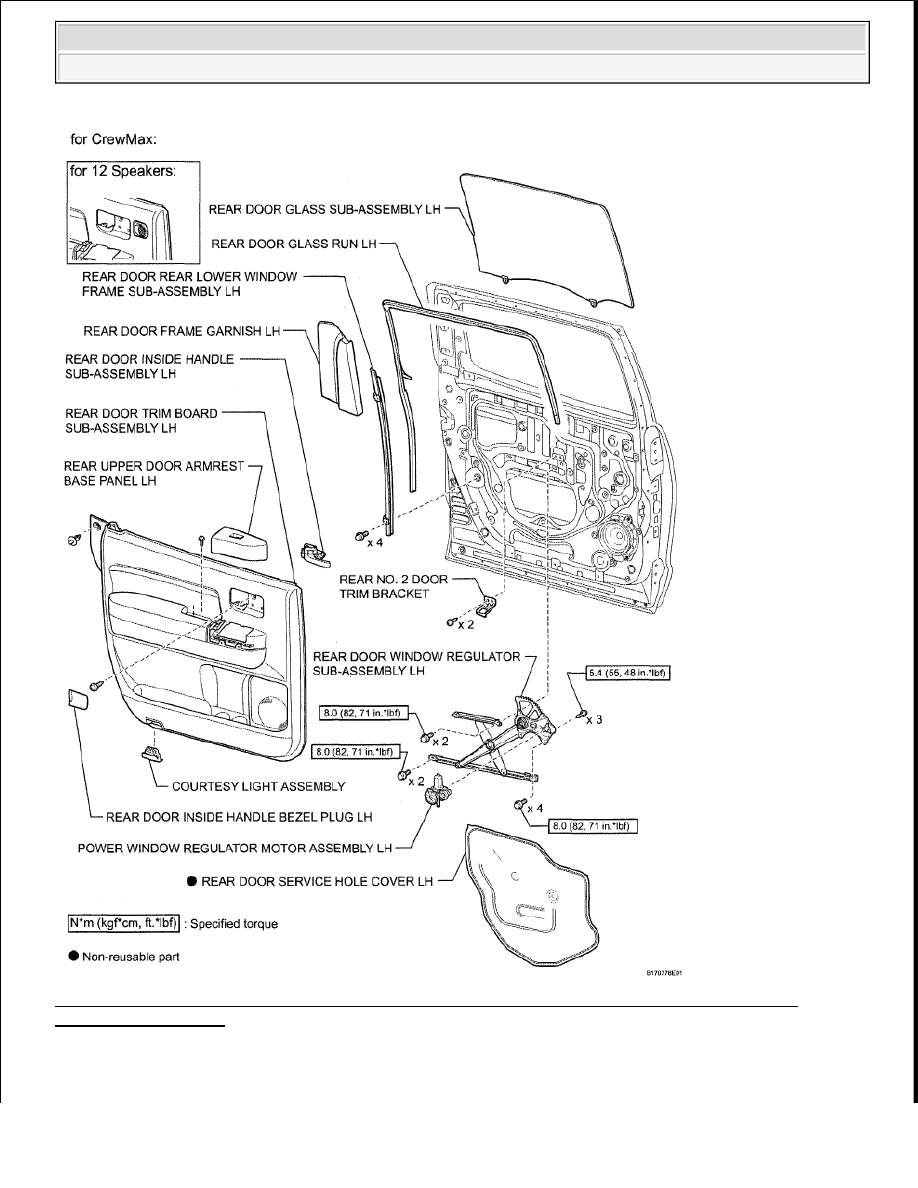

Fig. 74: Identifying Power Window Regulator Motor (For Rear Door) Components With Torque
Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

a. for Double Cab:

Remove the rear door inside handle bezel plug LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door inside handle bezel plug LH (See DISASSEMBLY ).

3. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

a. for Double Cab:

Remove the rear upper door armrest base panel LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear upper door armrest base panel LH (See DISASSEMBLY ).

4. REMOVE REAR DOOR FRAME GARNISH LH

a. for Double Cab:

Remove the rear door frame garnish LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door frame garnish LH (See DISASSEMBLY ).

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































5. REMOVE COURTESY LIGHT ASSEMBLY

a. for Double Cab:

Remove the courtesy light assembly (see DISASSEMBLY ).

b. for CrewMax:

Remove the courtesy light assembly (See DISASSEMBLY ).

6. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

a. for Double Cab:

Remove the rear door trim board sub-assembly LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door trim board sub-assembly LH (See DISASSEMBLY ).

7. REMOVE REAR NO. 2 DOOR TRIM BRACKET

a. for Double Cab:

Remove the rear No. 2 door trim bracket (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear No. 2 door trim bracket (See DISASSEMBLY ).

8. REMOVE REAR DOOR SERVICE HOLE COVER LH

a. for Double Cab:

Remove the rear door service hole cover LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door service hole cover LH (See DISASSEMBLY ).

9. REMOVE REAR DOOR GLASS RUN LH

a. for Double Cab:

Remove the rear door glass run LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door glass run LH (See DISASSEMBLY ).

10. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































a. for Double Cab:

Remove the rear door rear lower window frame sub-assembly LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door rear lower window frame sub-assembly LH (See DISASSEMBLY ).

11. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

a. for Double Cab:

Remove the rear door glass sub-assembly LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door glass sub-assembly LH (See DISASSEMBLY ).

12. REMOVE REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. for Double Cab:

Remove the rear door window regulator sub-assembly LH (see DISASSEMBLY ).

b. for CrewMax:

Remove the rear door window regulator sub-assembly LH (See DISASSEMBLY ).

13. REMOVE POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Using a T25 "TORX" driver, remove the 3 screws and motor.

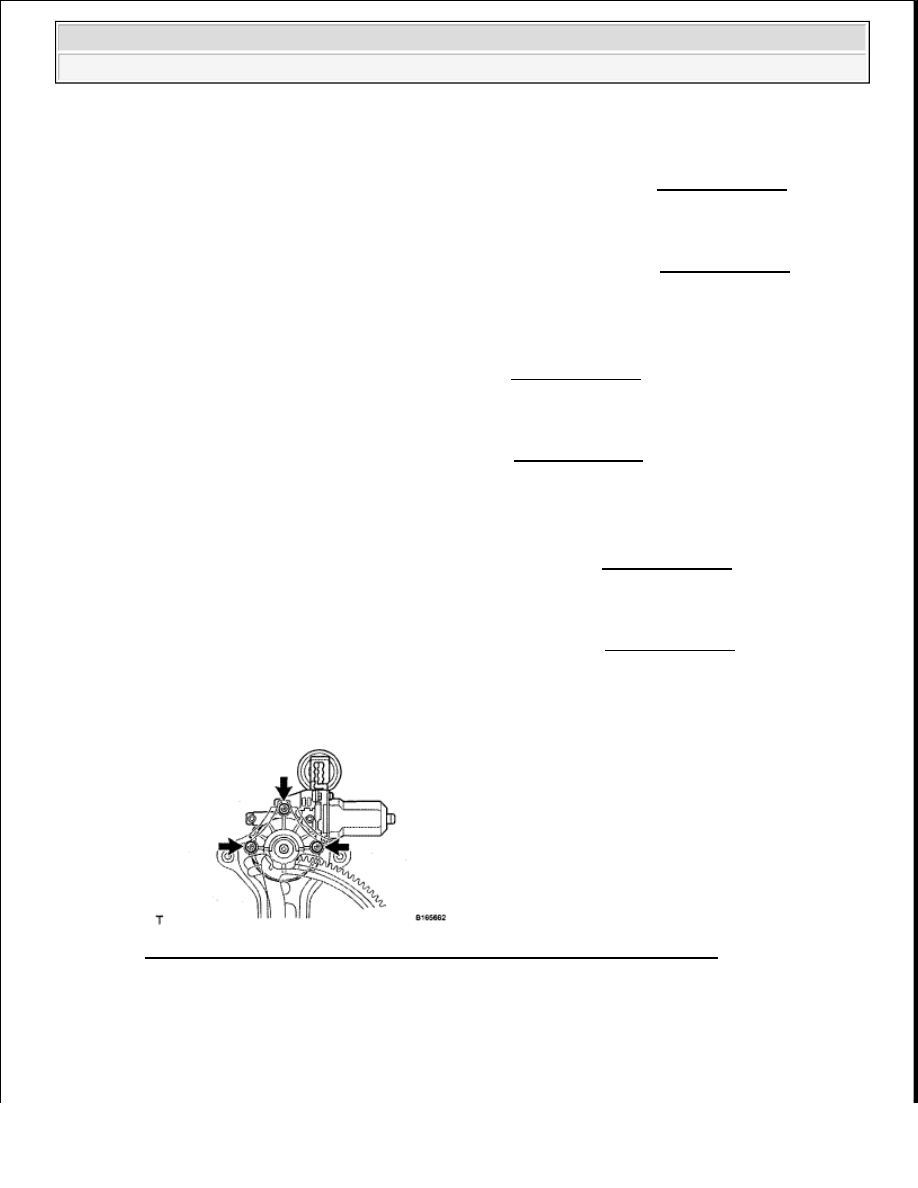

Fig. 75: Identifying Power Window Regulator Motor Assembly LH Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

NOTE:

Be careful when removing the screws as the motor may fall and
become damaged.
