Fig. 576: Identifying Seat Heater Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SEAT HEATER SWITCH LH

a. Attach the 2 claws to install the seat heater switch.

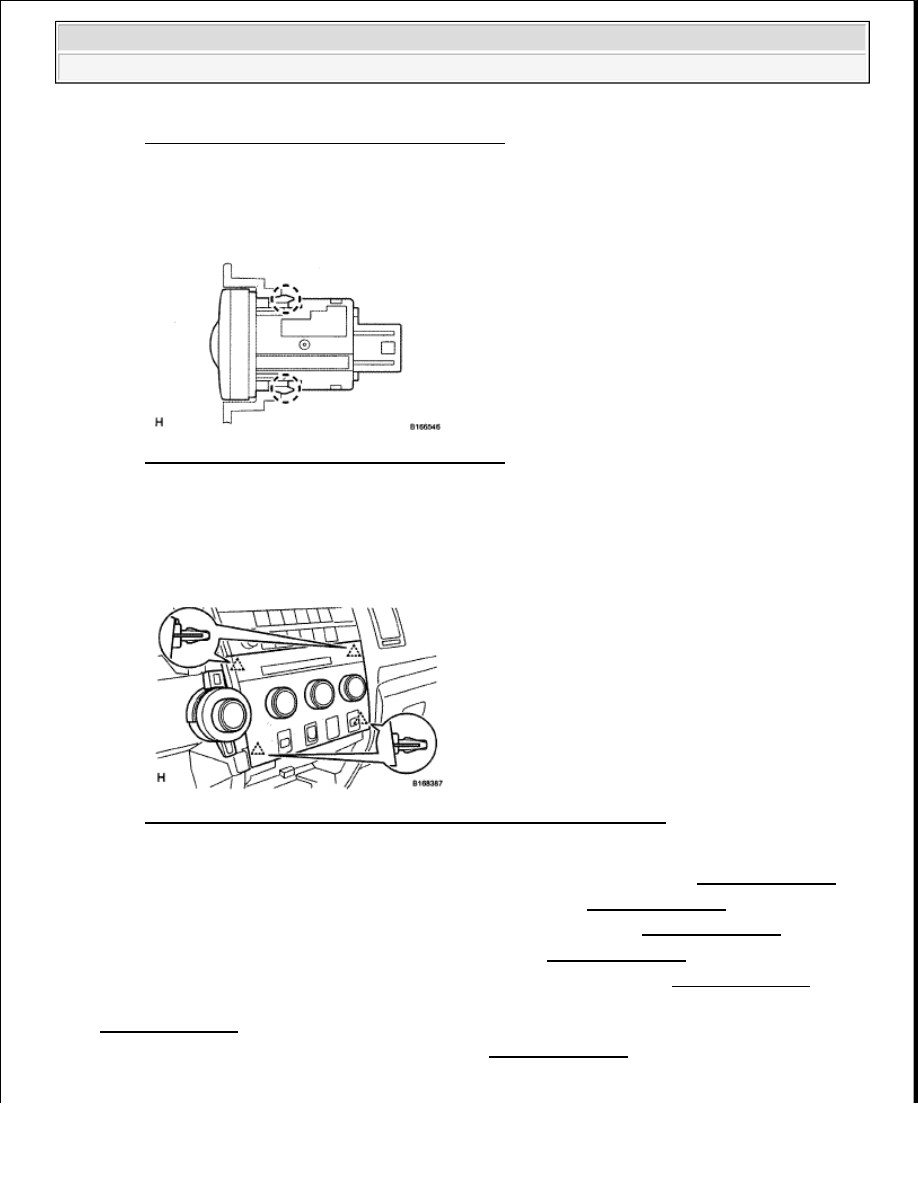

Fig. 577: Identifying Seat Heater Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Connect the integration control and panel connectors.

b. Attach the 4 clips to install the panel.

Fig. 578: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See INSTALLATION )

5. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

7. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

8. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

9. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

10. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

11. INSTALL COWL SIDE TRIM BOARD LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. for Double Cab:

Install the cowl side trim board (See INSTALLATION ).

b. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).

12. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate (See INSTALLATION ).

b. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

FRONT SEATBACK HEATER (W/ SEAT HEATER SYSTEM)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































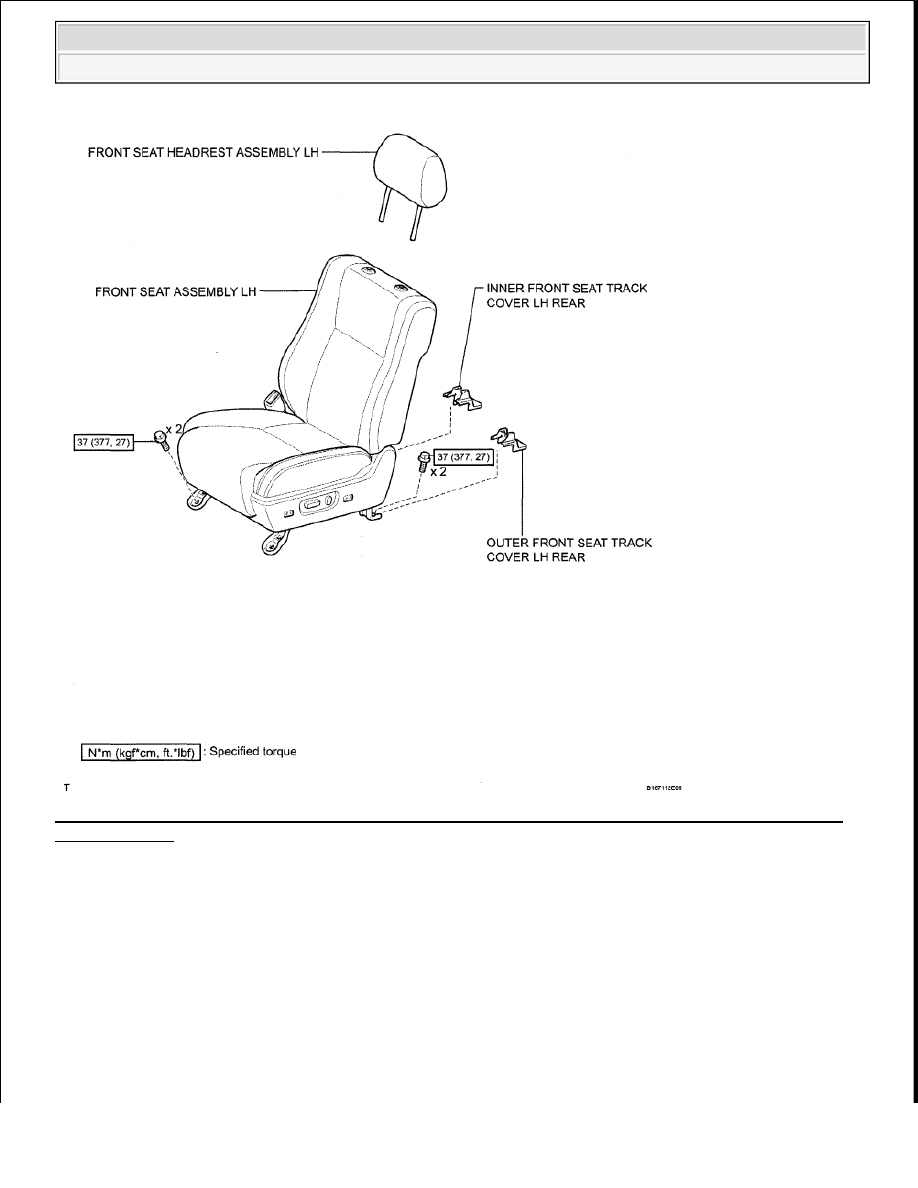

Fig. 579: Identifying Front Seatback Heater Components With Torque Specifications - W/ Seat Heater
System (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

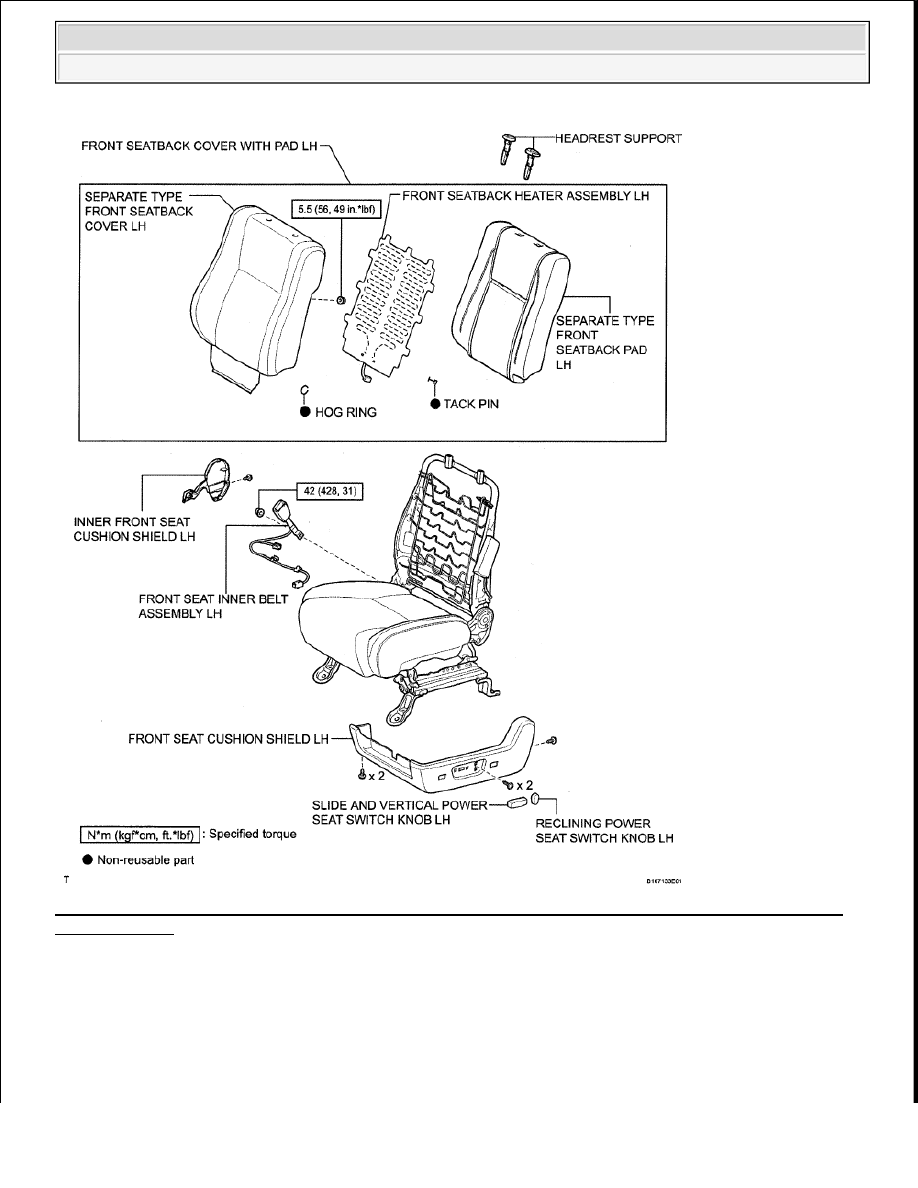

Fig. 580: Identifying Front Seatback Heater Components With Torque Specifications - W/ Seat Heater
System (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.
