Fig. 567: Identifying Seat Heater Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SEAT HEATER SWITCH LH

a. Attach the 2 claws to install the seat heater switch.

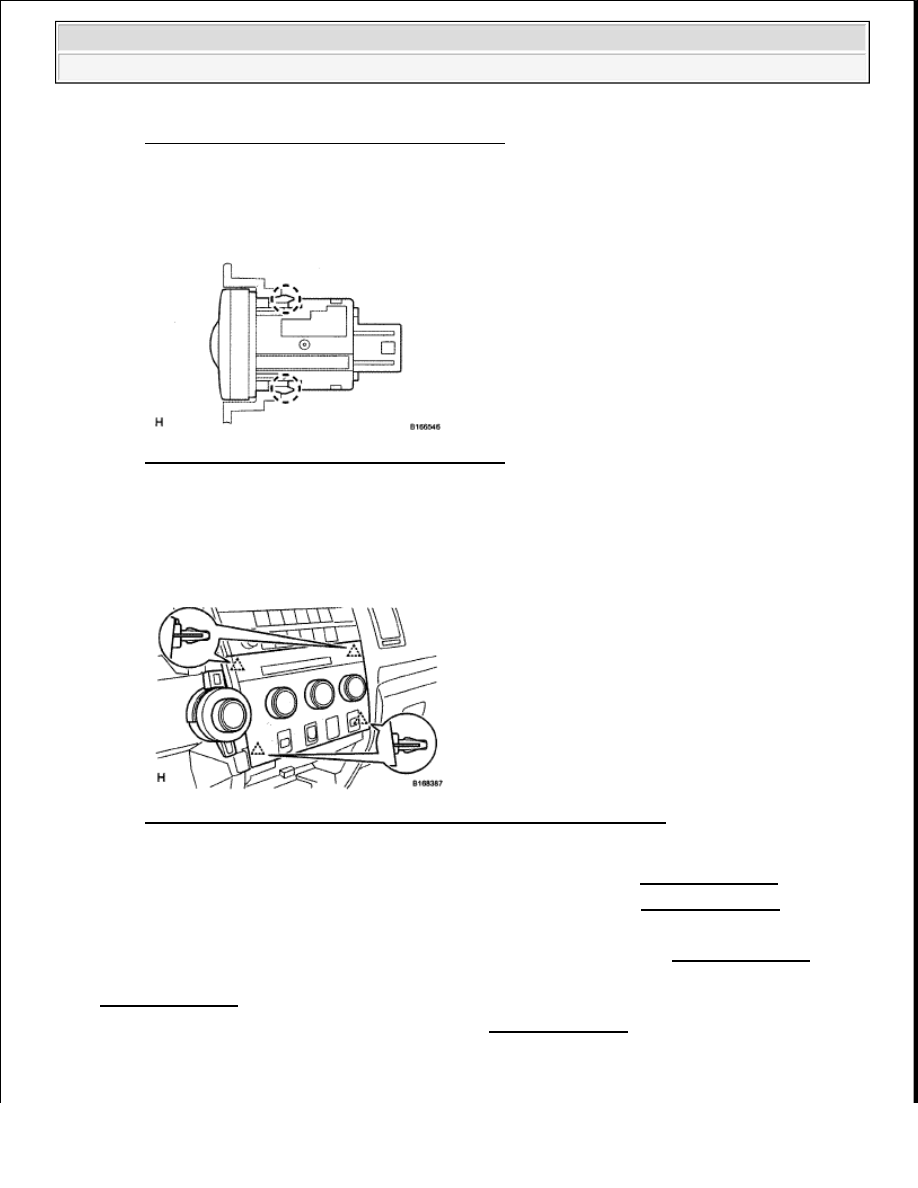

Fig. 568: Identifying Seat Heater Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Connect the integration control and panel connectors.

b. Attach the 4 clips to install the panel.

Fig. 569: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See INSTALLATION )

5. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

6. INSTALL ASH RECEPTACLE LIGHT BULB

7. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

8. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

9. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

10. INSTALL COWL SIDE TRIM BOARD LH

a. for Double Cab:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Install the cowl side trim board (See INSTALLATION ).

b. for Regular Cab:

Install the cowl side trim board (See INSTALLATION ).

11. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate (See INSTALLATION ).

b. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

SEAT HEATER SWITCH (FOR FLOOR SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

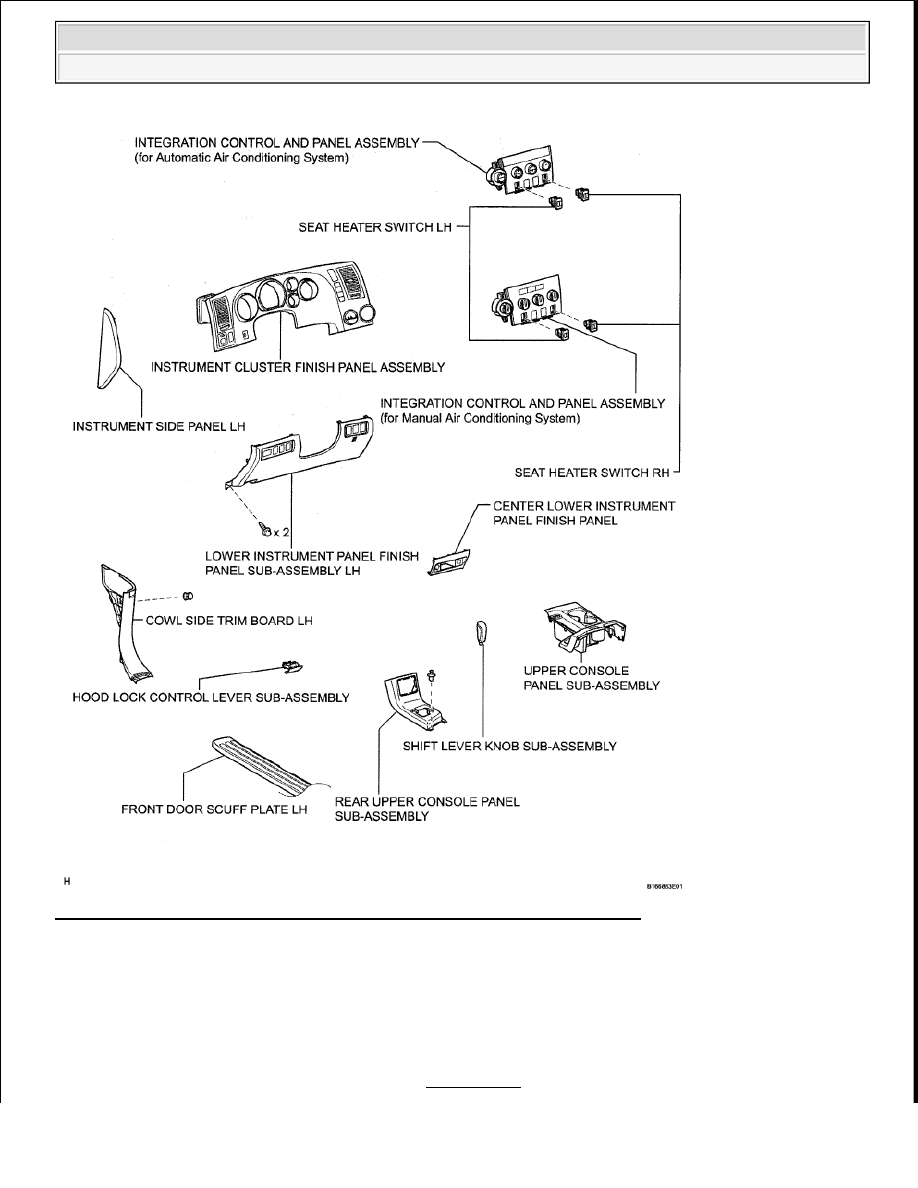

Fig. 570: Identifying Seat Heater Switch Components (For Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Remove the front door scuff plate (see REMOVAL ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































b. for Regular Cab:

Remove the front door scuff plate (see REMOVAL ).

2. REMOVE COWL SIDE TRIM BOARD LH

a. for Double Cab:

Remove the cowl side trim board (see REMOVAL ).

b. for Regular Cab:

Remove the cowl side trim board (see REMOVAL ).

3. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See REMOVAL )

6. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

7. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL (See REMOVAL )

10. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY

a. Detach the 4 clips.

b. Disconnect the integration control and panel connectors and remove the panel.

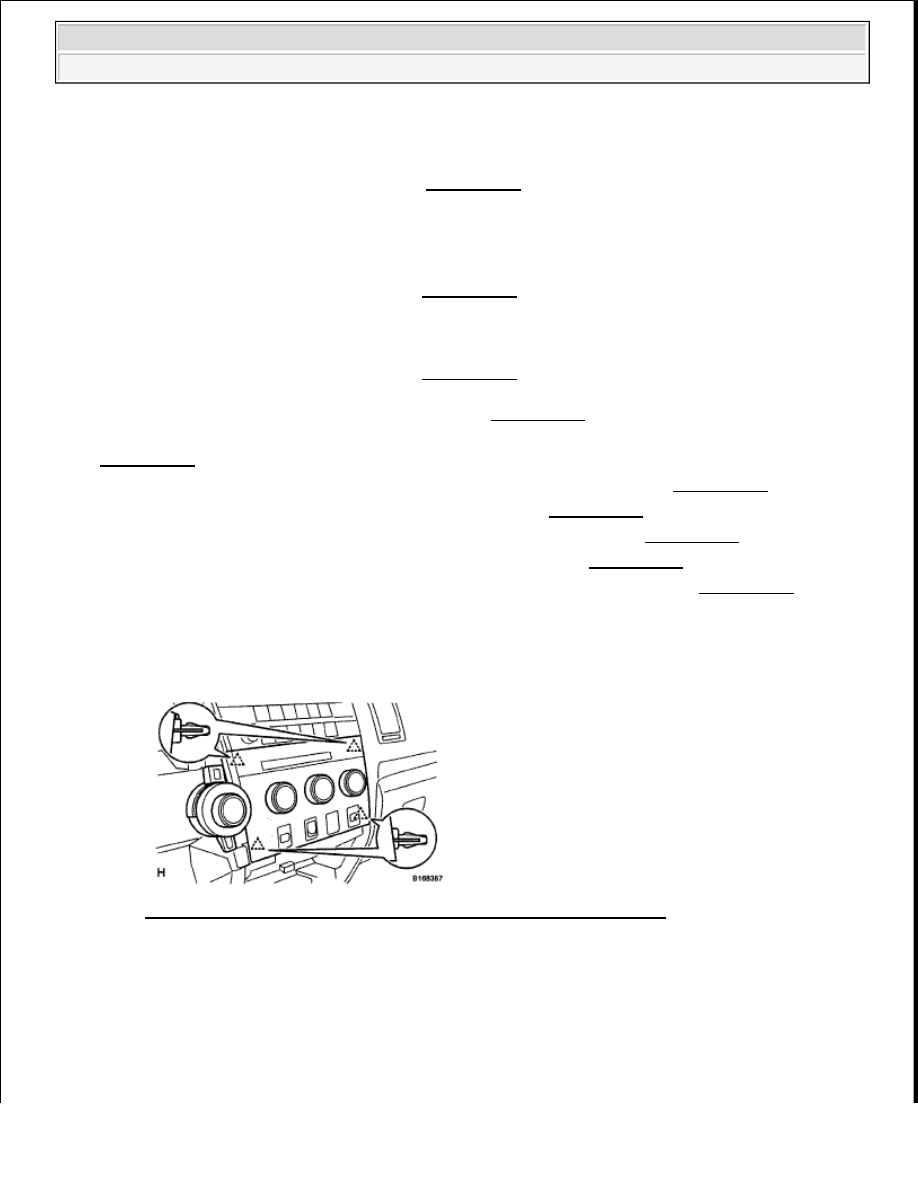

Fig. 571: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE SEAT HEATER SWITCH LH

a. Detach the 2 claws and remove the seat heater switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
