LUMBAR SUPPORT ADJUSTER ASSEMBLY (FOR POWER SEAT)

COMPONENTS

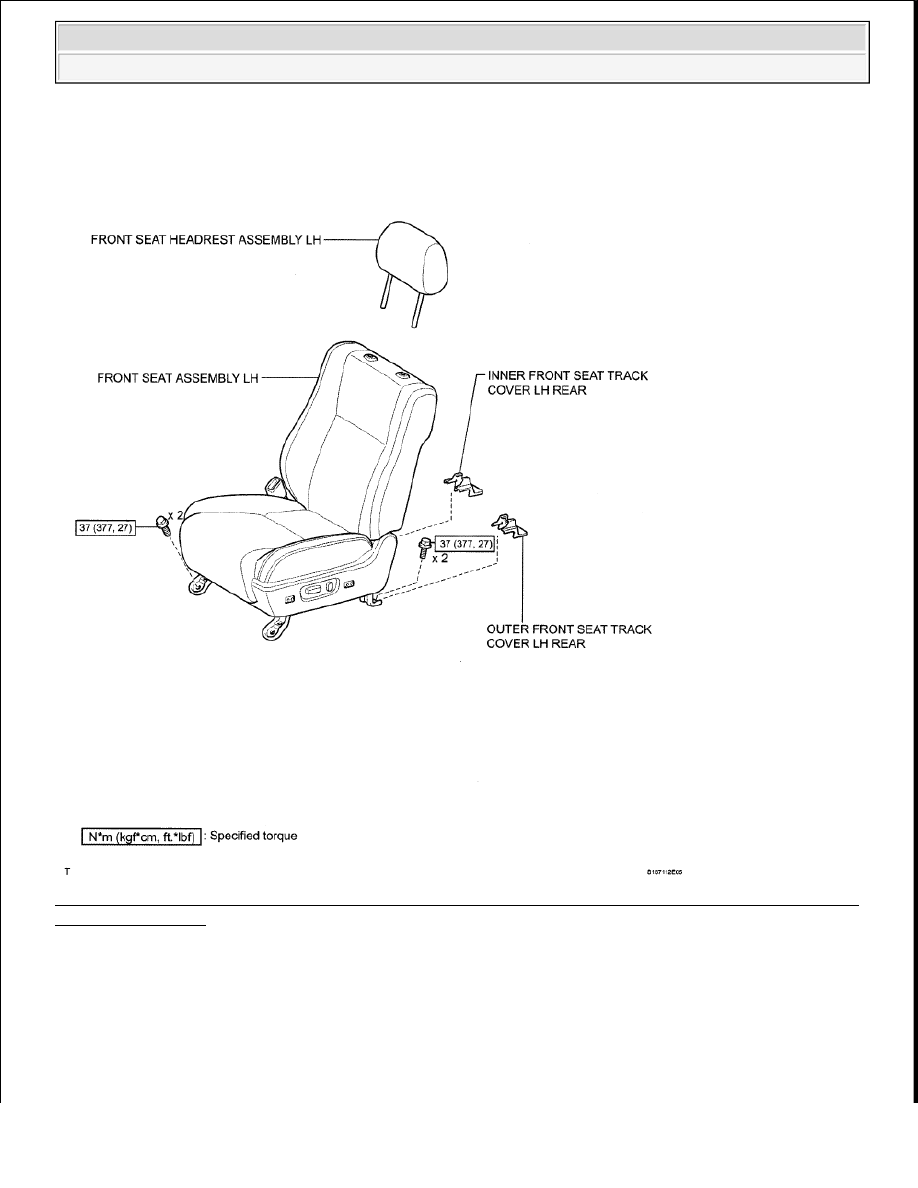

Fig. 545: Identifying Lumbar Support Adjuster Assembly Components With Torque Specifications - For
Power Seat (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

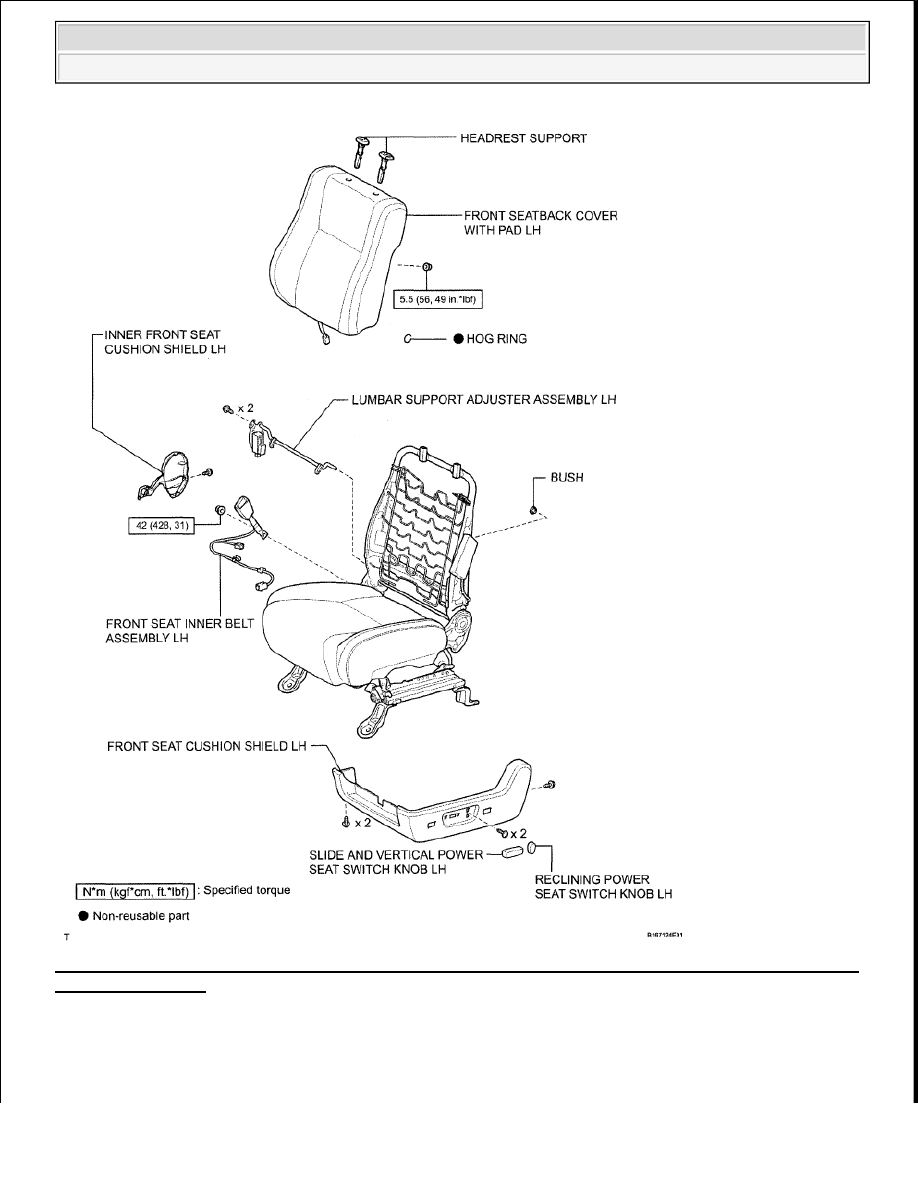

Fig. 546: Identifying Lumbar Support Adjuster Assembly Components With Torque Specifications - For
Power Seat (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

a. Remove the front seat (see REMOVAL ).

2. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH (see REMOVAL )

3. REMOVE RECLINING POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

4. REMOVE FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

5. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (See REMOVAL )

6. REMOVE INNER FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

7. REMOVE FRONT SEATBACK COVER WITH PAD LH

a. Disconnect the seat heater connector.

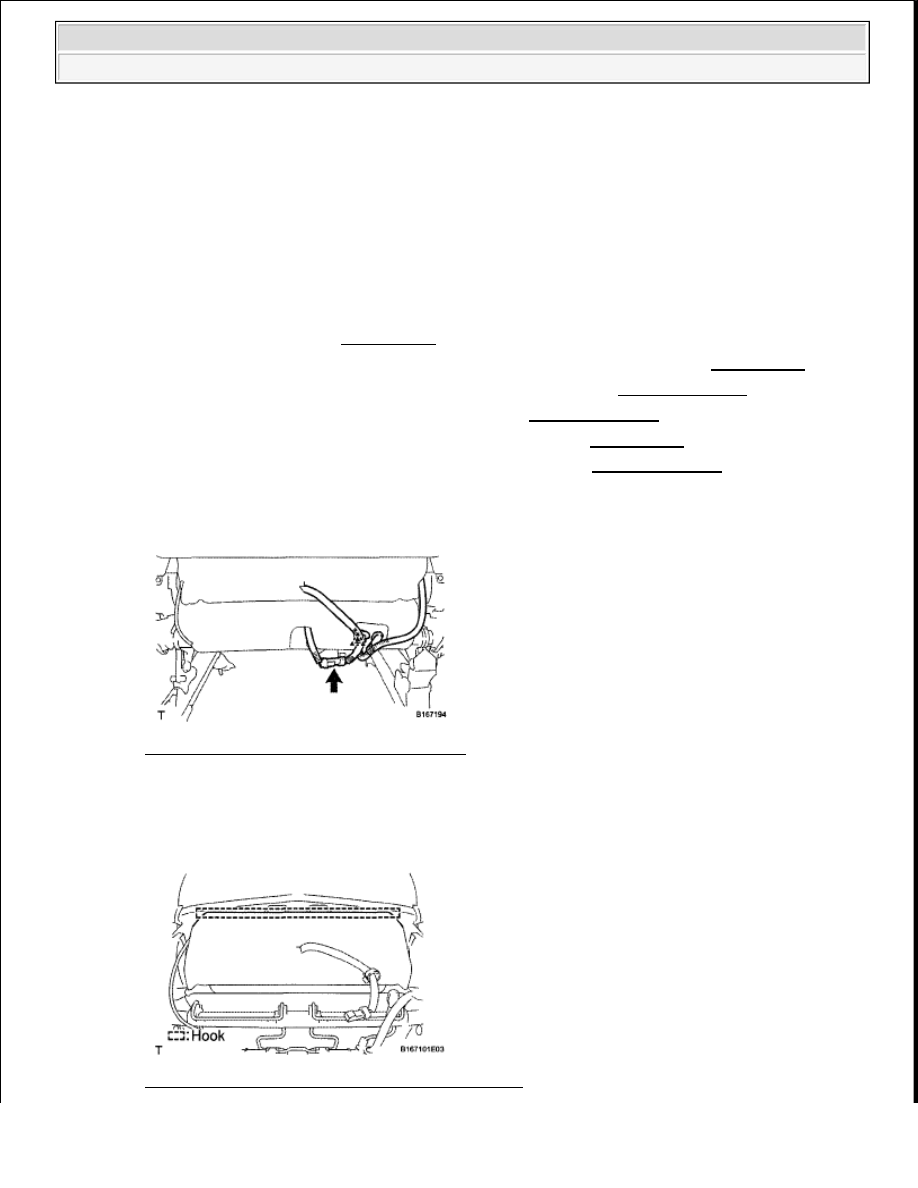

Fig. 547: Locating Seat Heater Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the wire harness clamp.

c. Detach the hook.

Fig. 548: Identifying Front Seatback Cover Hook

CAUTION: Wear protective gloves. Sharp areas on the seat frame and adjuster may

injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the hog rings and seatback cover wires.

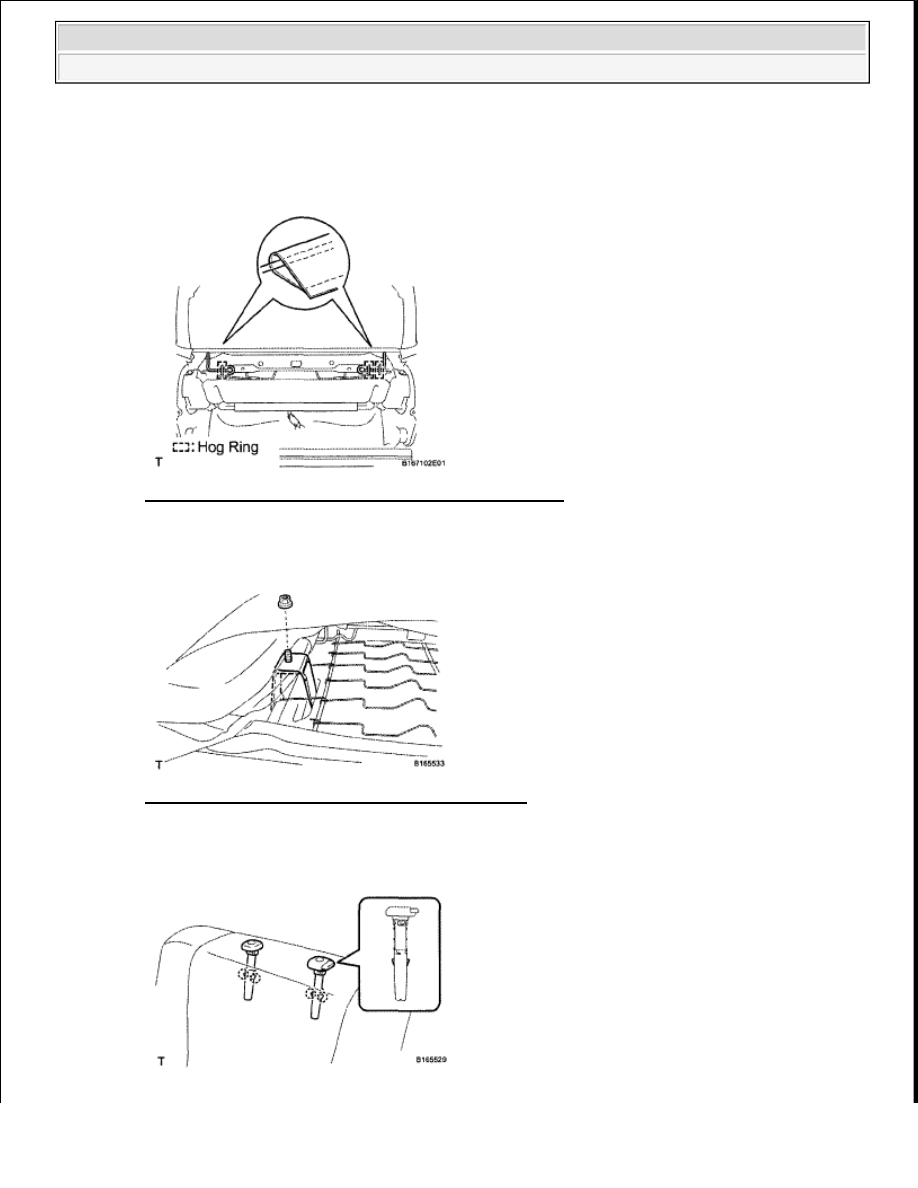

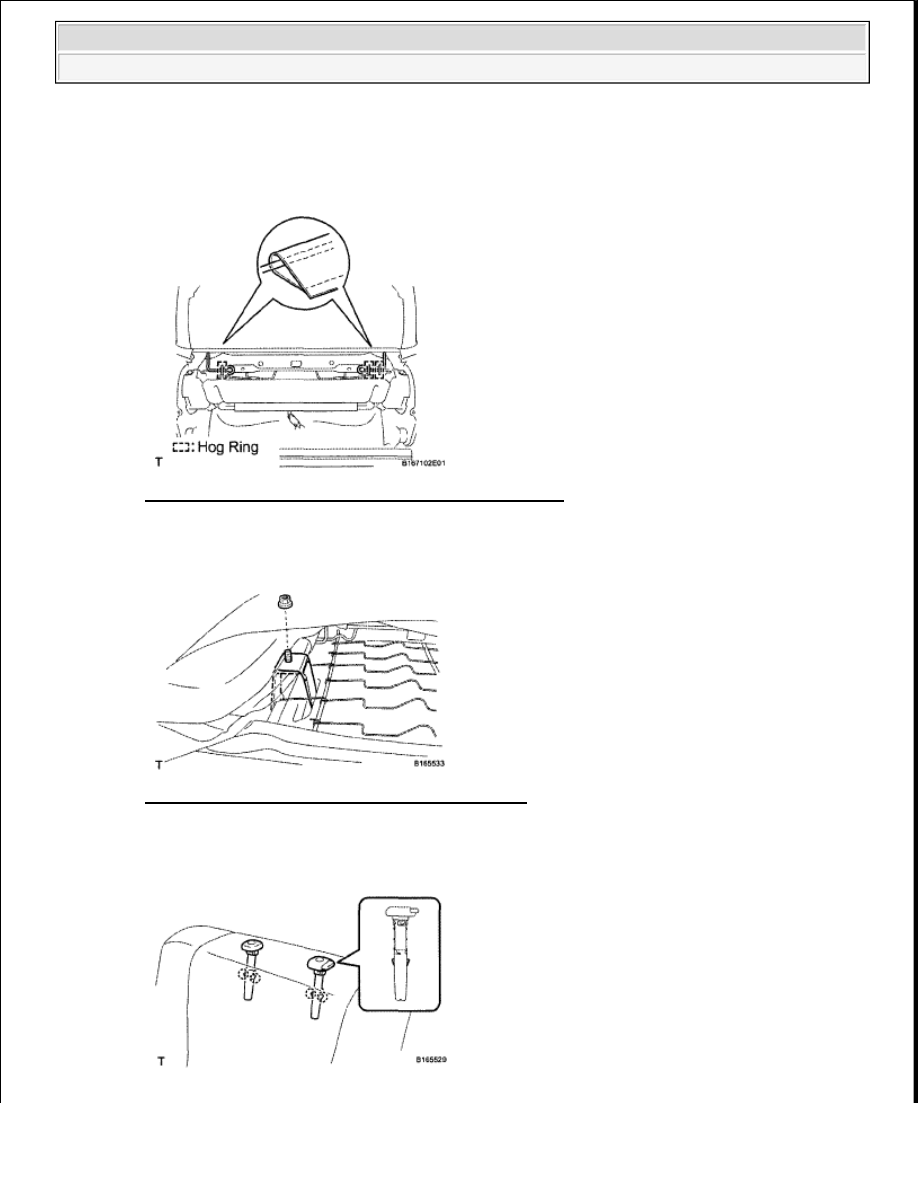

Fig. 549: Identifying Seatback Cover Wires Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the nut and seatback cover bracket from the seat frame.

Fig. 550: Identifying Seatback Cover Bracket Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Detach the 4 claws and remove the 2 headrest supports.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
