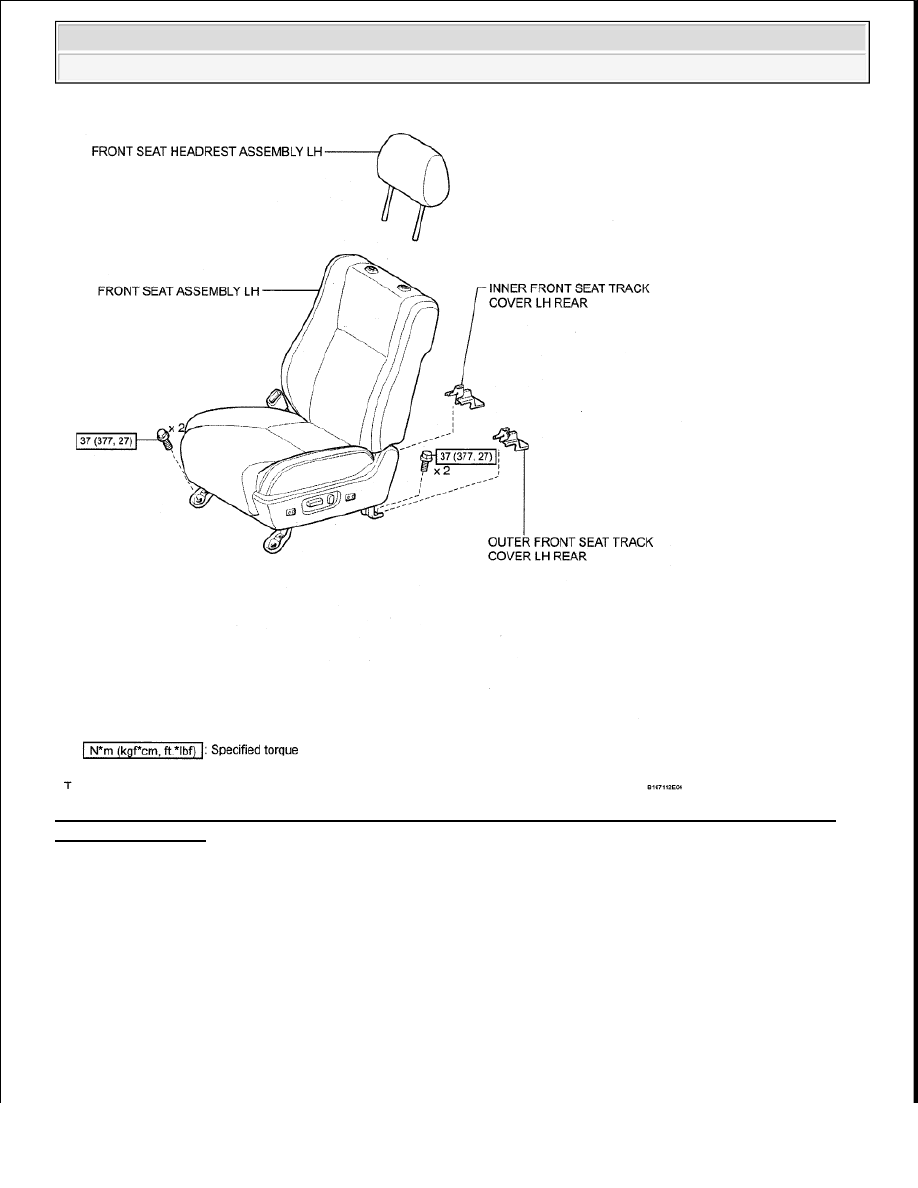

Fig. 538: Identifying Front Power Seat Lumbar Switch Components With Torque Specifications - For
Power Seat (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

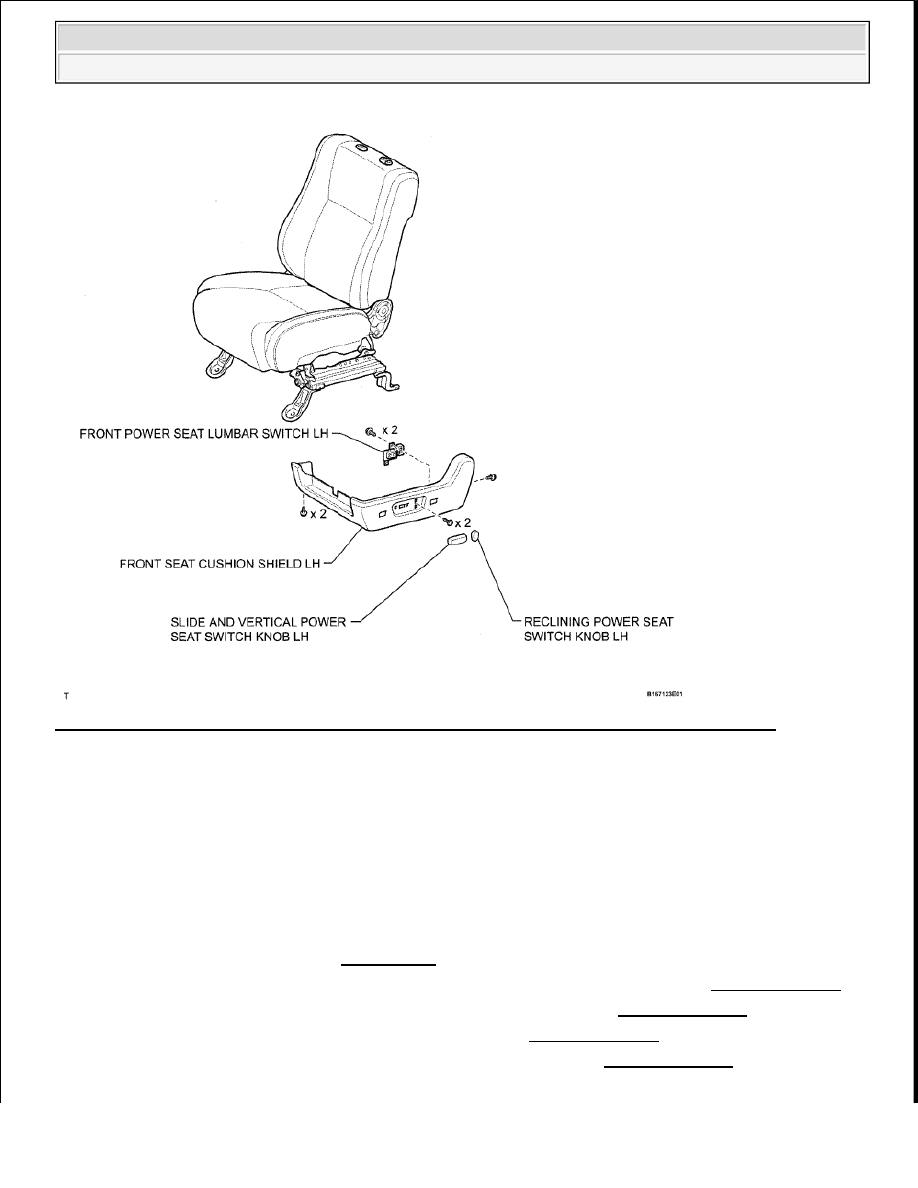

Fig. 539: Identifying Front Power Seat Lumbar Switch Components - For Power Seat (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT SEAT ASSEMBLY LH

a. Remove the front seat (see REMOVAL ).

2. REMOVE SLIDE AND VERTICAL POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

3. REMOVE RECLINING POWER SEAT SWITCH KNOB LH (see DISASSEMBLY )

4. REMOVE FRONT SEAT CUSHION SHIELD LH (see DISASSEMBLY )

5. REMOVE FRONT POWER SEAT LUMBAR SWITCH LH (see DISASSEMBLY )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































INSPECTION

1. INSPECT FRONT POWER SEAT LUMBAR SWITCH LH

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT POWER SEAT LUMBAR SWITCH LH

If the result is not as specified, replace the switch.

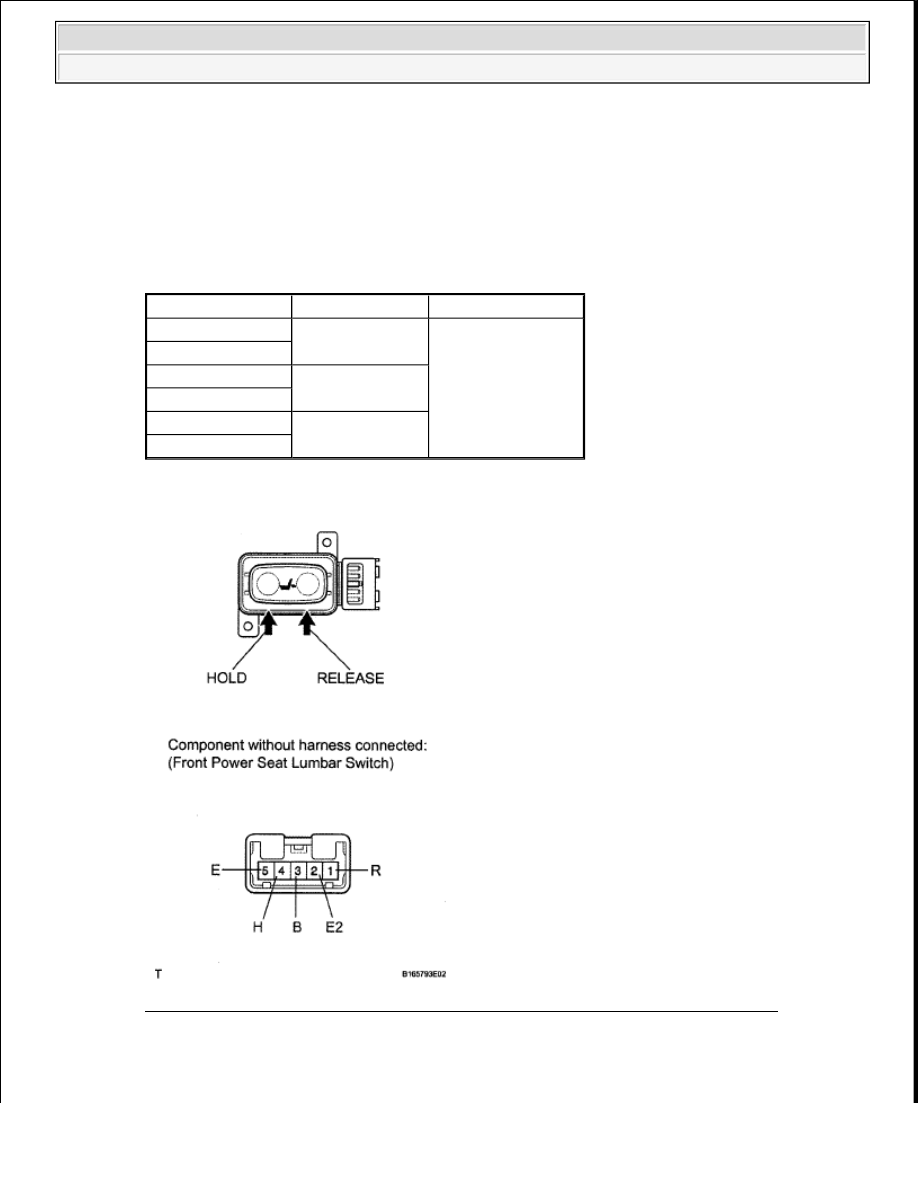

Fig. 540: Identifying Front Power Seat Lumbar Switch Connector Terminals (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT FRONT POWER SEAT LUMBAR SWITCH RH

Tester Connection Switch Condition Specified Condition

3(B) - 4(H)

HOLD

Below 1 ohms

1(R) - 2(E2)
1(R) - 2(E2)

OFF

4(H) - 5(E)
1(R) - 3(B)

RELEASE

4(H) - 5(E)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT POWER SEAT LUMBAR SWITCH RH

If the result is not as specified, replace the switch.

Fig. 541: Identifying Front Power Seat Lumbar Switch Connector Terminals (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.

Tester Connection Switch Condition Specified Condition

3(B) - 4(H1)

HOLD

Below 1 ohms

1(R1) - 2(E2)
1(R1) - 2(E2)

OFF

4(H1) - 5(E)
1(R1) - 3(B)

RELEASE

4(H1) - 5(E)
