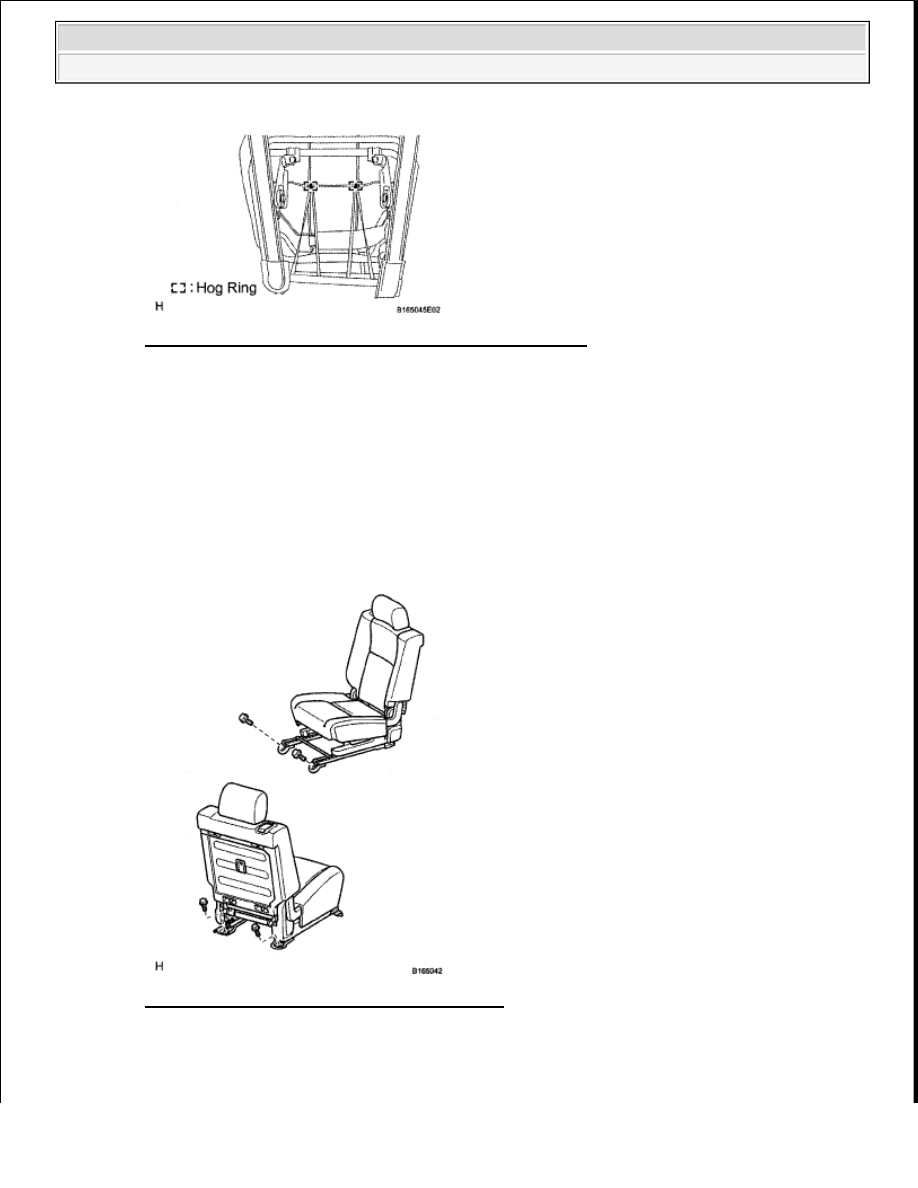

Fig. 516: Identifying Rear Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL REAR SEAT ASSEMBLY RH

a. Install the rear seat with the 4 bolts.

Torque: 37 N*m (377 kgf*cm, 27 ft.*lbf)

Fig. 517: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SEAT MEMORY SWITCH (W/ SEAT POSITION MEMORY SYSTEM)

NOTE:

Be careful not to damage the vehicle body.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































COMPONENTS

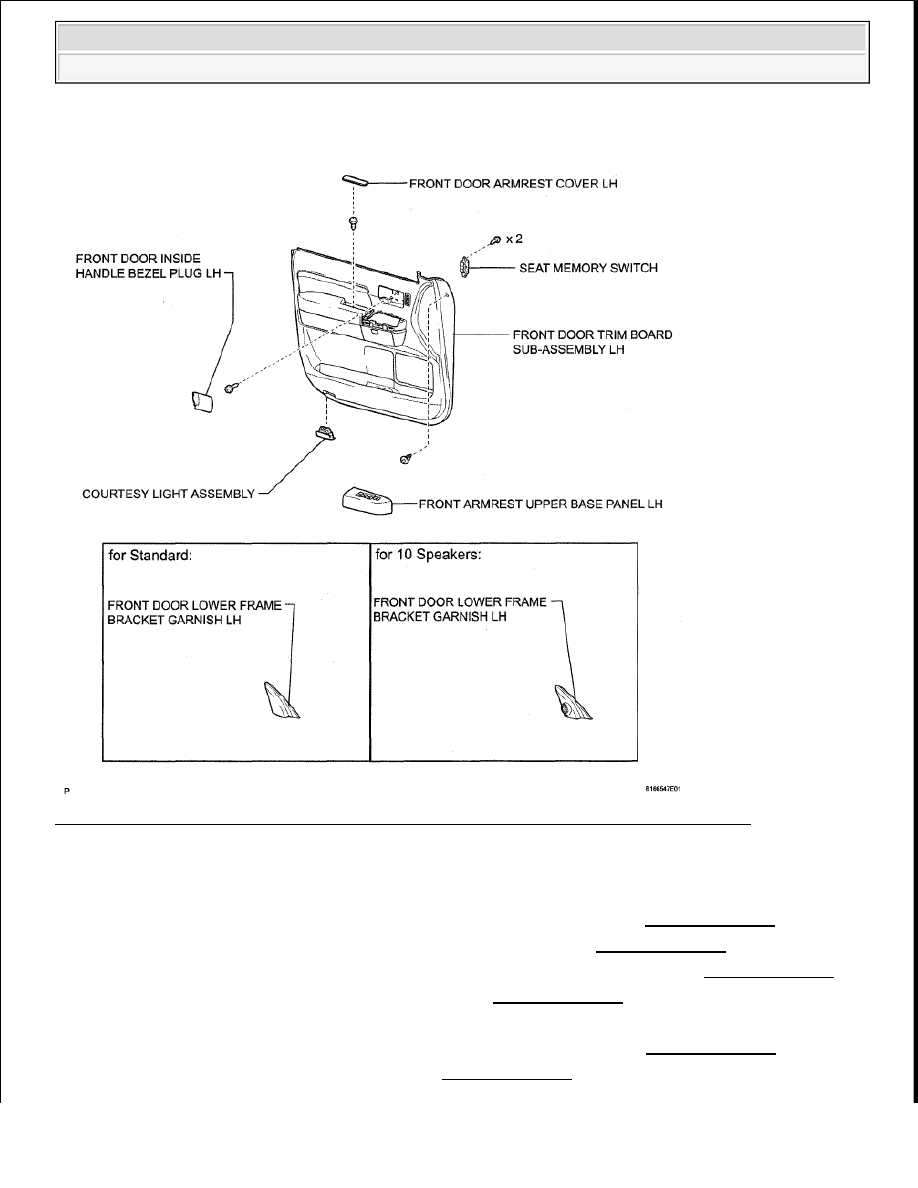

Fig. 518: Identifying Seat Memory Switch Components (W/ Seat Position Memory System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

2. REMOVE FRONT ARMREST UPPER BASE PANEL LH (See DISASSEMBLY )

3. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH LH (See DISASSEMBLY )

4. REMOVE COURTESY LIGHT ASSEMBLY (See DISASSEMBLY )

5. REMOVE FRONT DOOR ARMREST COVER LH

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

7. REMOVE SEAT MEMORY SWITCH (See DISASSEMBLY )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































INSPECTION

1. INSPECT SEAT MEMORY SWITCH

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

SEAT MEMORY SWITCH

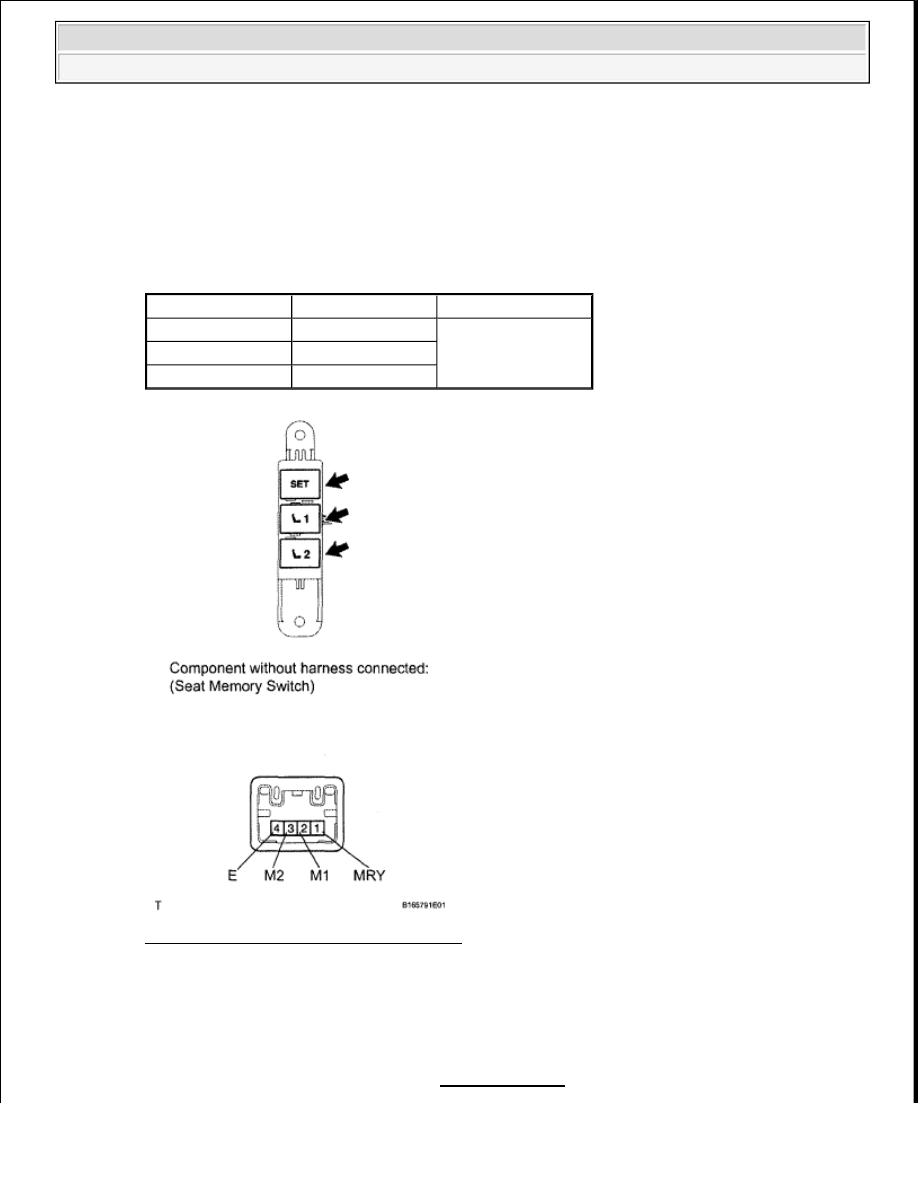

Fig. 519: Inspecting Seat Memory Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the switch.

INSTALLATION

1. INSTALL SEAT MEMORY SWITCH (See REASSEMBLY )

Tester Connection Switch Condition Specified Condition

2 (M1) - 4 (E)

1 switch pressed

Below 1 ohms

3 (M2) - 4 (E)

2 switch pressed

1 (MRY) - 4 (E) SET switch pressed



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

3. INSTALL FRONT DOOR ARMREST COVER LH

4. INSTALL COURTESY LIGHT ASSEMBLY (See REASSEMBLY )

5. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH LH (See REASSEMBLY )

6. INSTALL FRONT ARMREST UPPER BASE PANEL LH (See REASSEMBLY )

7. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

POWER SEAT SWITCH (W/O SEAT POSITION MEMORY SYSTEM)

COMPONENTS

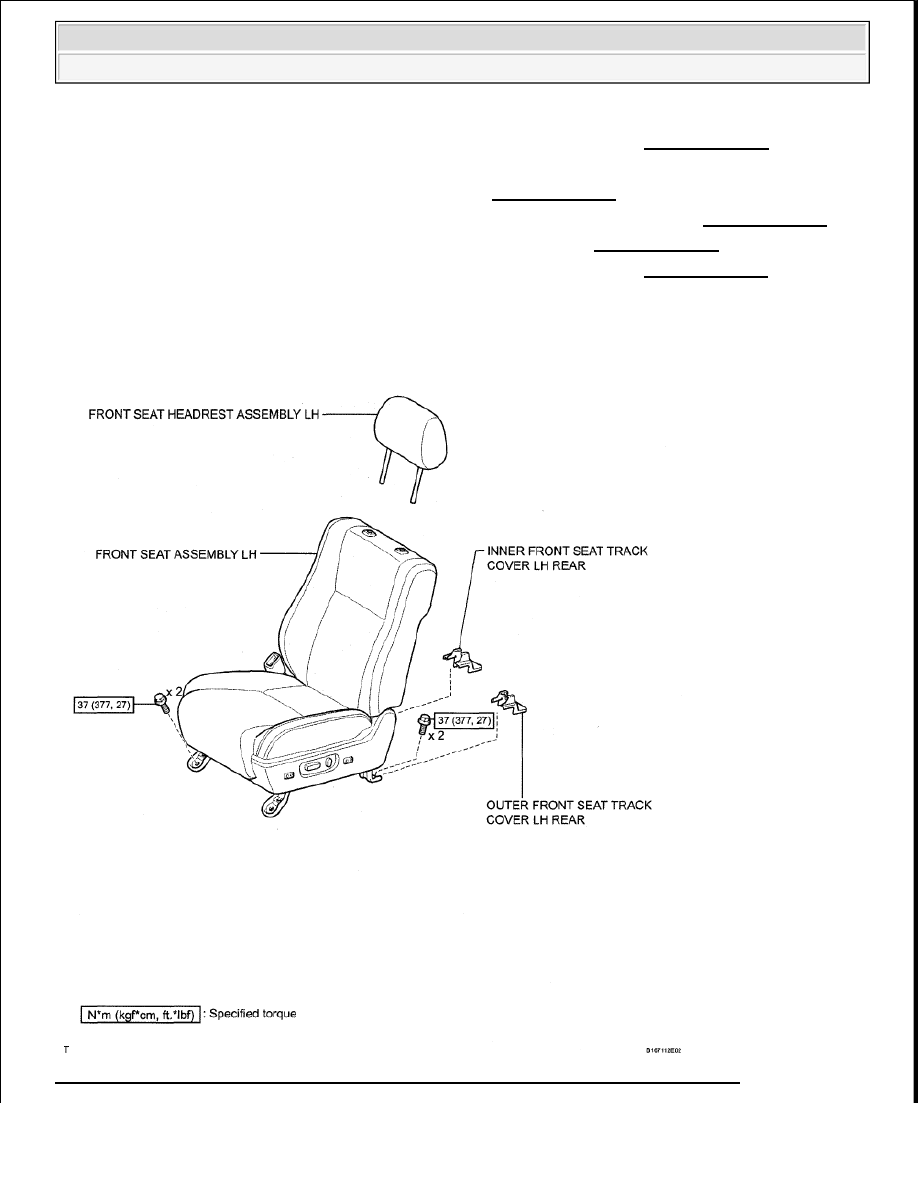

Fig. 520: Identifying Power Seat Switch Components With Torque Specifications (1 Of 2)
