2. INSTALL REAR SEAT CUSHION SUPPORT ASSEMBLY

a. Install the cushion support with the 6 nuts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 498: Identifying Rear Seat Cushion Support Assembly Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR SEATBACK FRAME SUB-ASSEMBLY RH

a. Using a T45 "TORX" socket, install the frame with the 5 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

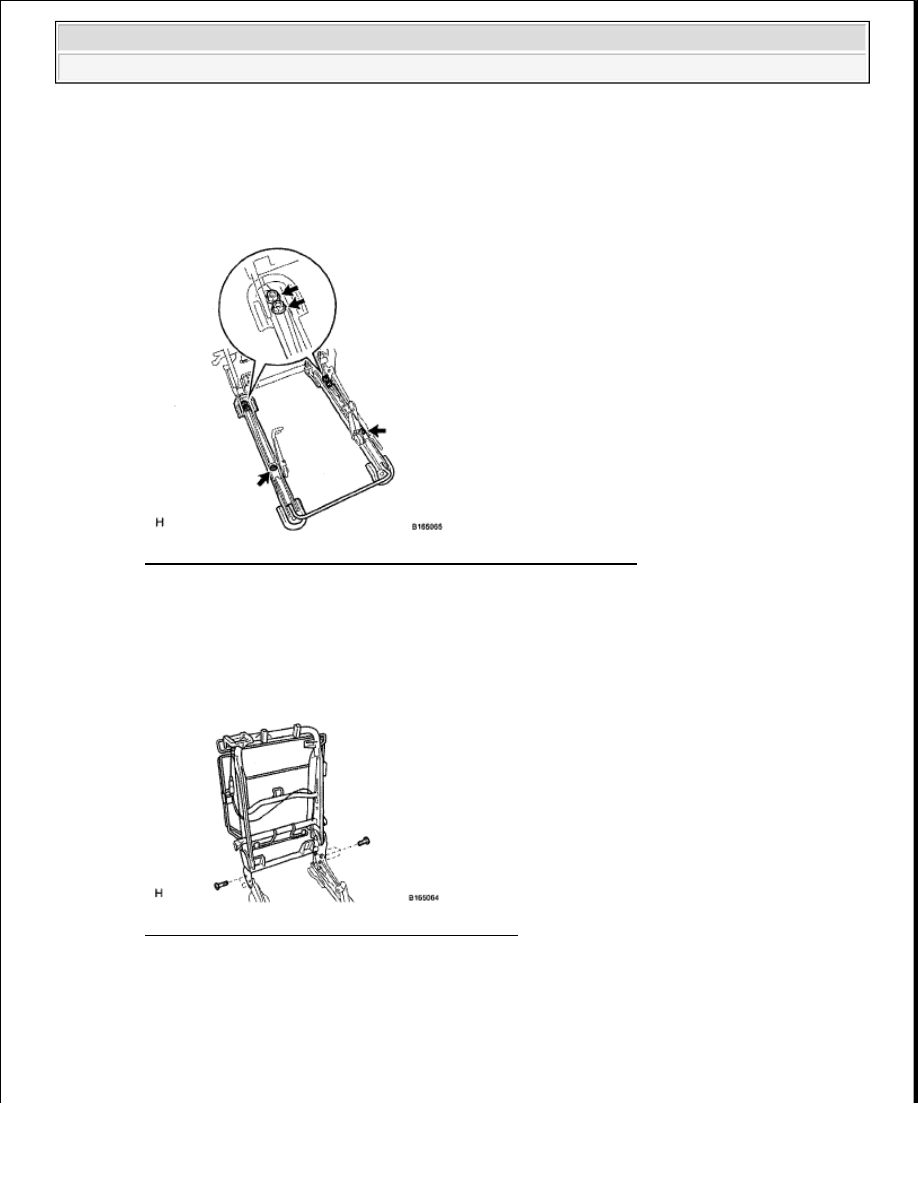

Fig. 499: Identifying Rear Seatback Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL RECLINING ADJUSTER INSIDE COVER RH

a. Attach the claw to install the cover.

b. Install the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































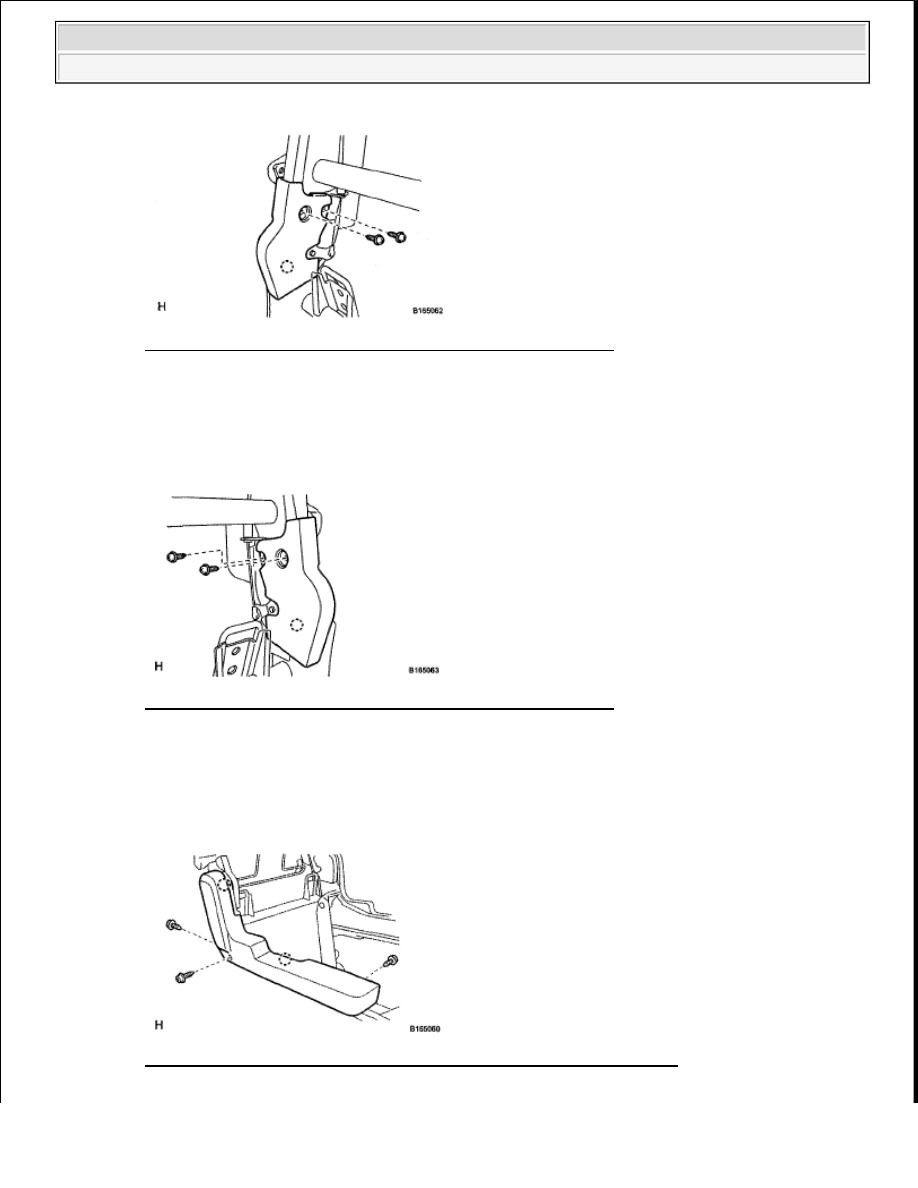

Fig. 500: Identifying Reclining Adjuster Inside Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL RECLINING ADJUSTER INSIDE COVER LH

a. Attach the claw to install the cover.

b. Install the 2 screws.

Fig. 501: Identifying Reclining Adjuster Inside Cover Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL REAR SEAT CUSHION MOULDING RH

a. Attach the 2 claws to install the moulding.

b. Install the 3 screws.

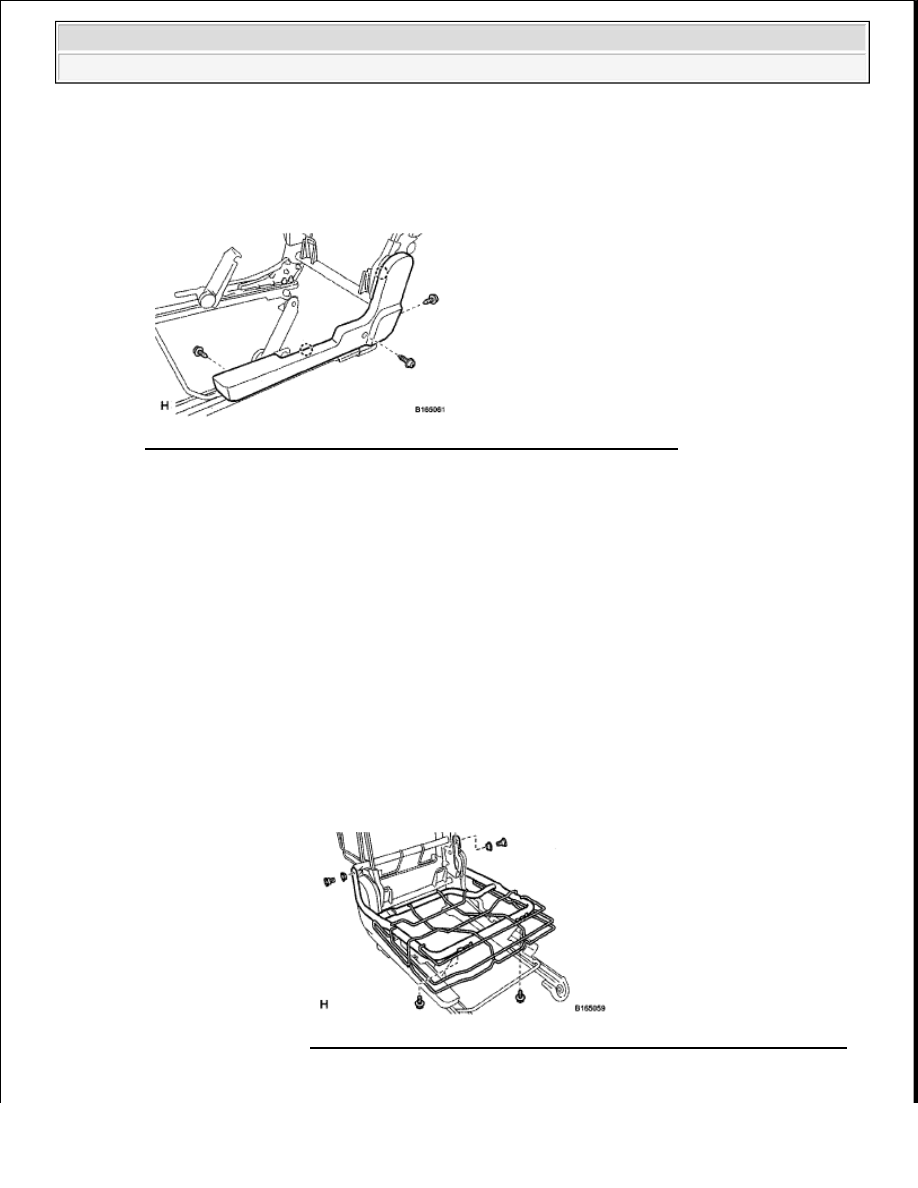

Fig. 502: Identifying Rear Seat Cushion Moulding Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































7. INSTALL REAR SEAT CUSHION MOULDING LH

a. Attach the 2 claws to install the moulding.

b. Install the 3 screws.

Fig. 503: Identifying Rear Seat Cushion Moulding Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL REAR SEAT CUSHION SPRING ASSEMBLY RH

a. Install the 2 bushes to the cushion spring. Then using a T45 "TORX" socket, install the 2 bolts.

Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

b. Install the 2 bolts.

Torque: 22 N*m (224 kgf*cm, 16 ft.*lbf)

9. INSTALL SEPARATE TYPE REAR SEATBACK COVER RH

a. Using hog ring pliers, install the seatback cover to the seatback pad with new hog rings.

NOTE:



Be careful not to damage the cover.



When installing the hog rings, avoid wrinkling the cover.

Fig. 504: Identifying Rear Seat Cushion Spring Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































10. INSTALL REAR SEATBACK COVER WITH PAD RH

a. Attach the hooks to install the seatback cover (with pad).

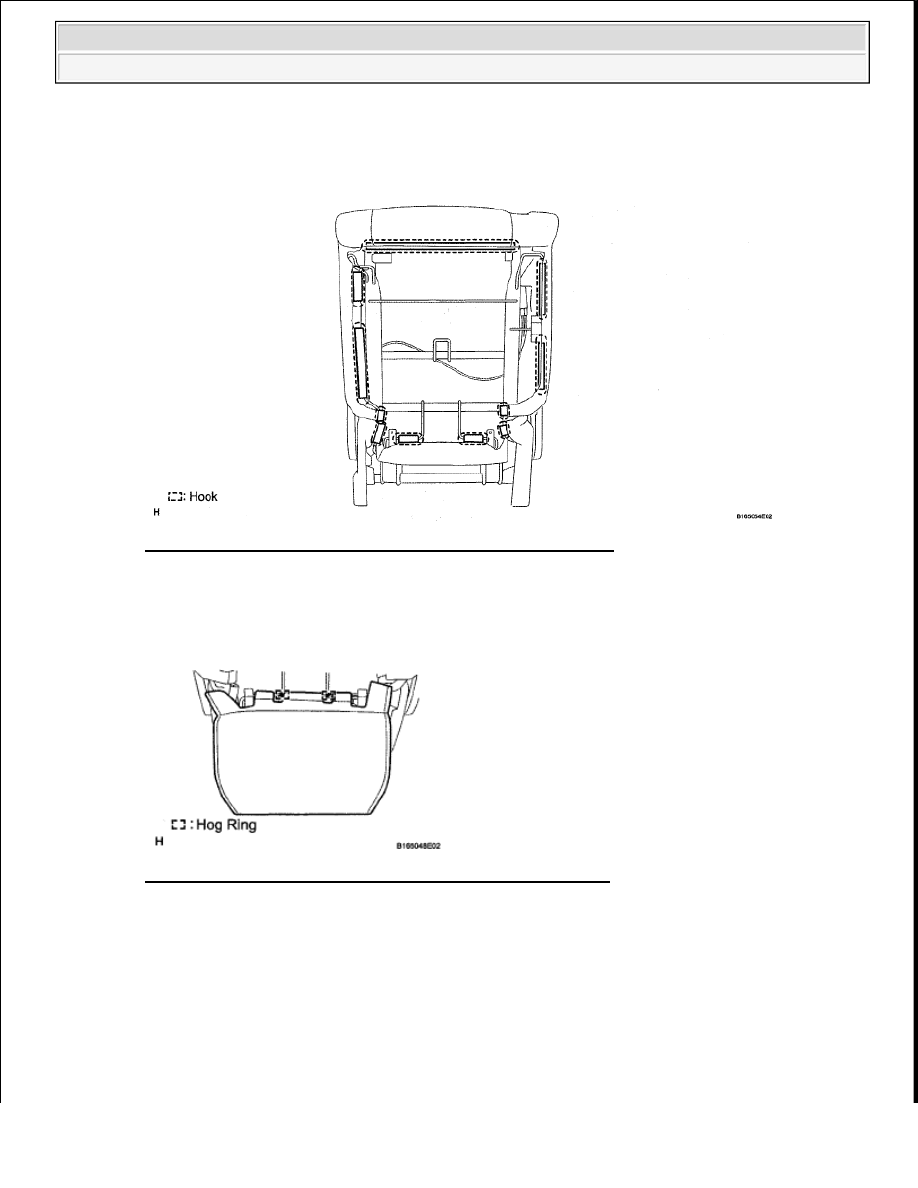

Fig. 505: Identifying Rear Seatback Cover Hooks (With Pad)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL LOWER REAR SEATBACK COVER SUB-ASSEMBLY RH

a. Using hog ring pliers, install the seatback cover with new hog rings.

Fig. 506: Identifying Lower Rear Seatback Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY RH

a. Connect the cable in the order shown in the illustration to install the lever.
