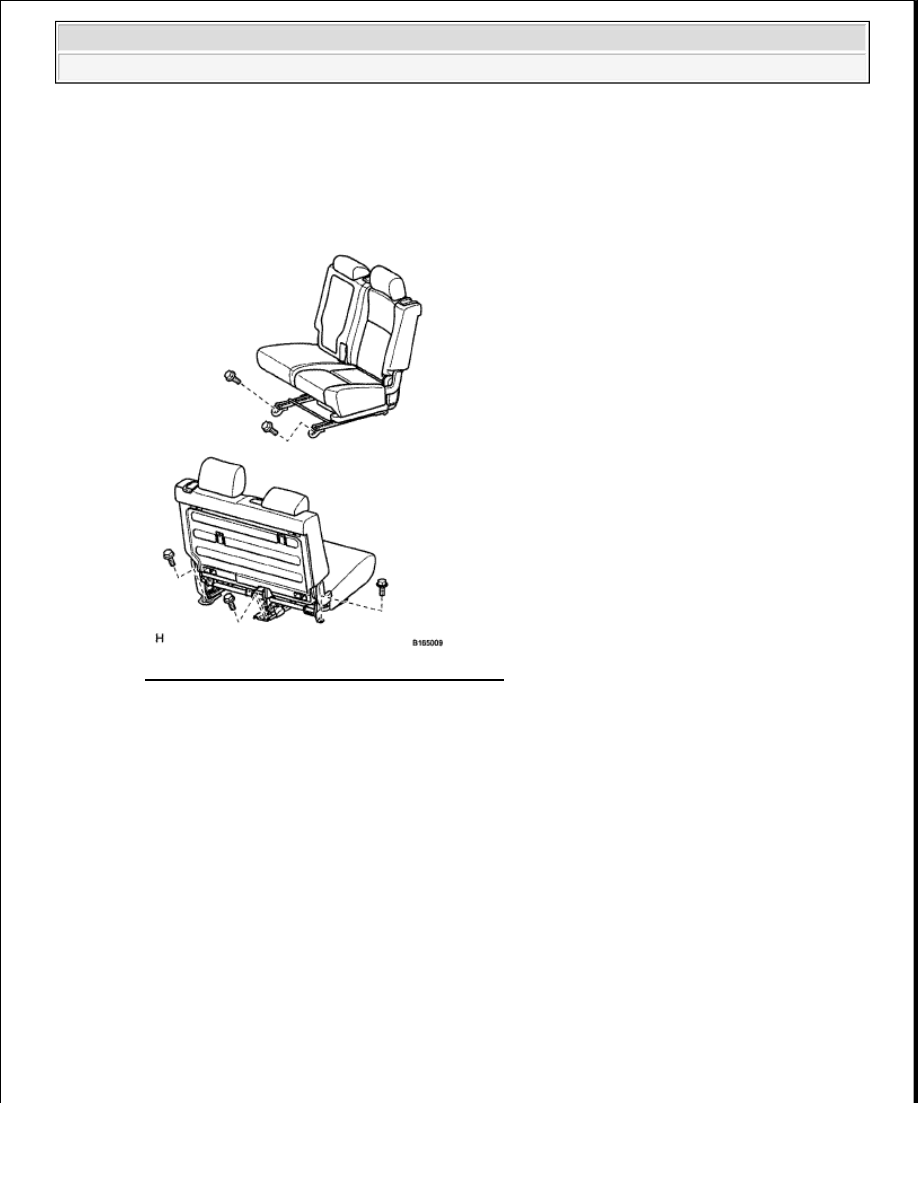

1. REMOVE REAR SEAT ASSEMBLY LH

a. Remove the 5 bolts and rear seat.

Fig. 419: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE REAR SEAT CUSHION COVER WITH PAD LH

a. Remove the hog rings and rubber bands of the seatback cover from the seat frame.

NOTE:

Be careful not to damage the vehicle body.

CAUTION: Wear protective gloves. Sharp areas on the seat cushion spring and

seatback frame may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































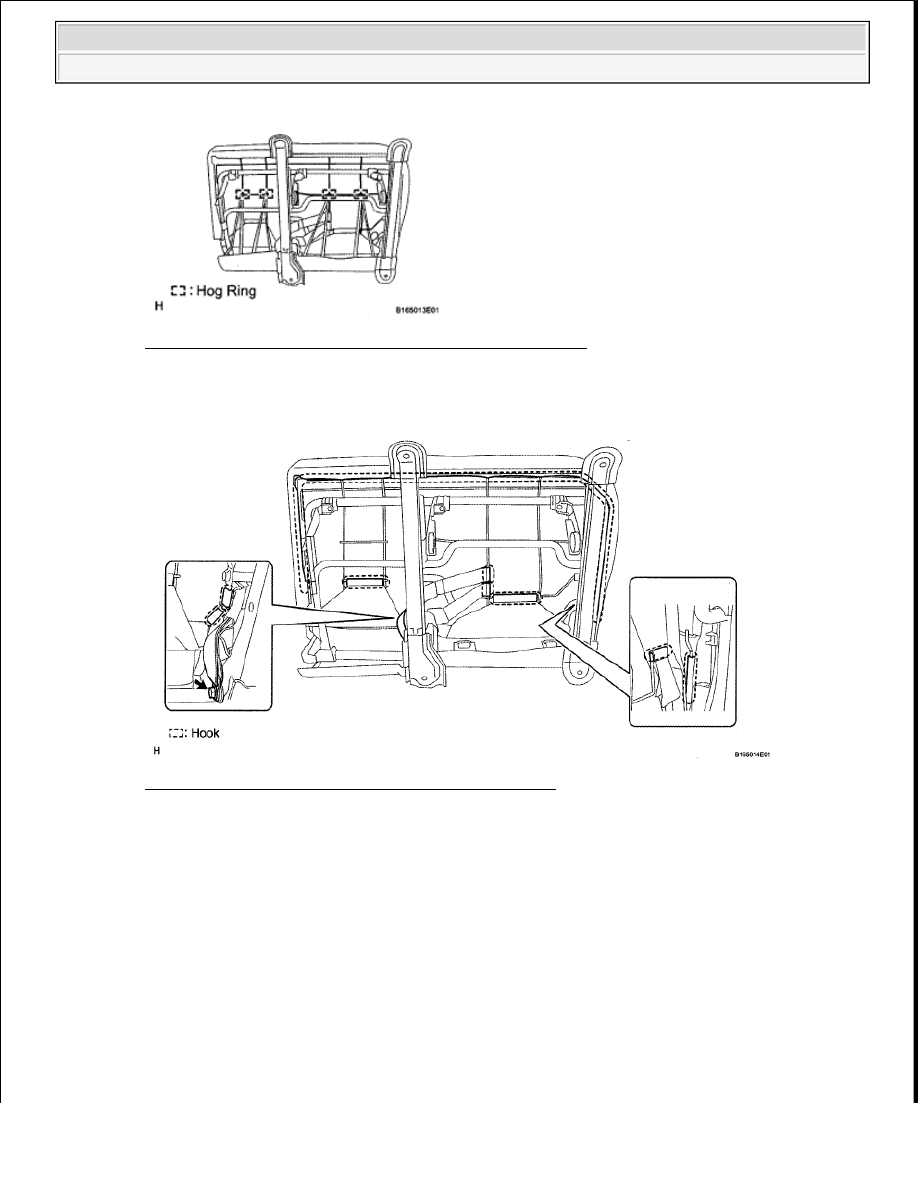

Fig. 420: Identifying Rear Seat Cushion Cover Hog Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and seat belts.

Fig. 421: Identifying Rear Seat Cushion Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the hooks and remove the seat cushion cover (with pad).

2. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER LH

a. Remove the hog rings and seat cushion cover from the seat cushion pad.

3. REMOVE REAR SEAT CUSHION MOULDING REAR LH

a. Remove the screw.

b. Detach the 2 claws in the order shown in the illustration, and then remove the moulding.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































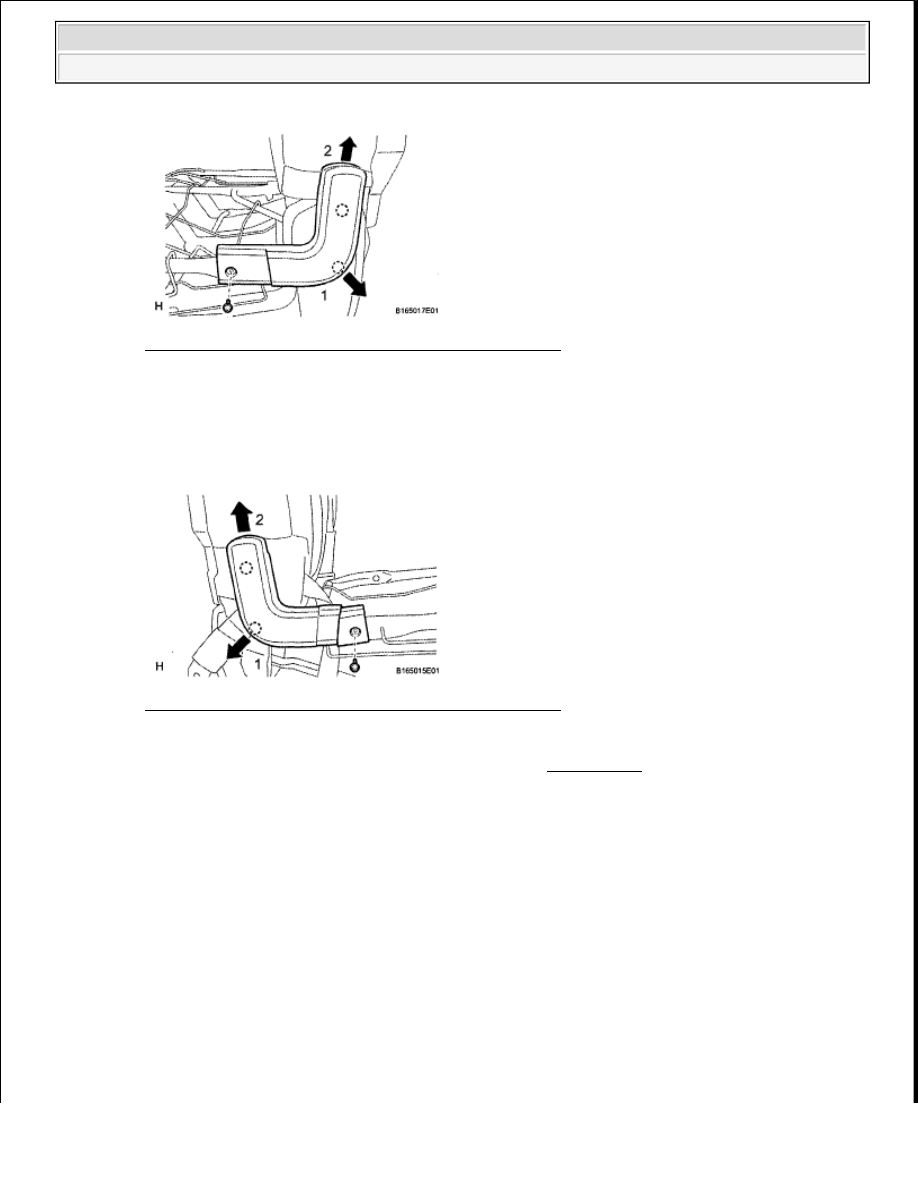

Fig. 422: Identifying Rear Seat Cushion Moulding LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR SEAT CUSHION MOULDING REAR RH

a. Remove the screw.

b. Detach the 2 claws in the order shown in the illustration, and then remove the moulding.

Fig. 423: Identifying Rear Seat Cushion Moulding RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR SEAT INNER BELT ASSEMBLY (See REMOVAL )

6. REMOVE REAR SEATBACK BOARD LH

a. Remove the 4 screws.

b. Detach the 5 clips and remove the seatback board.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































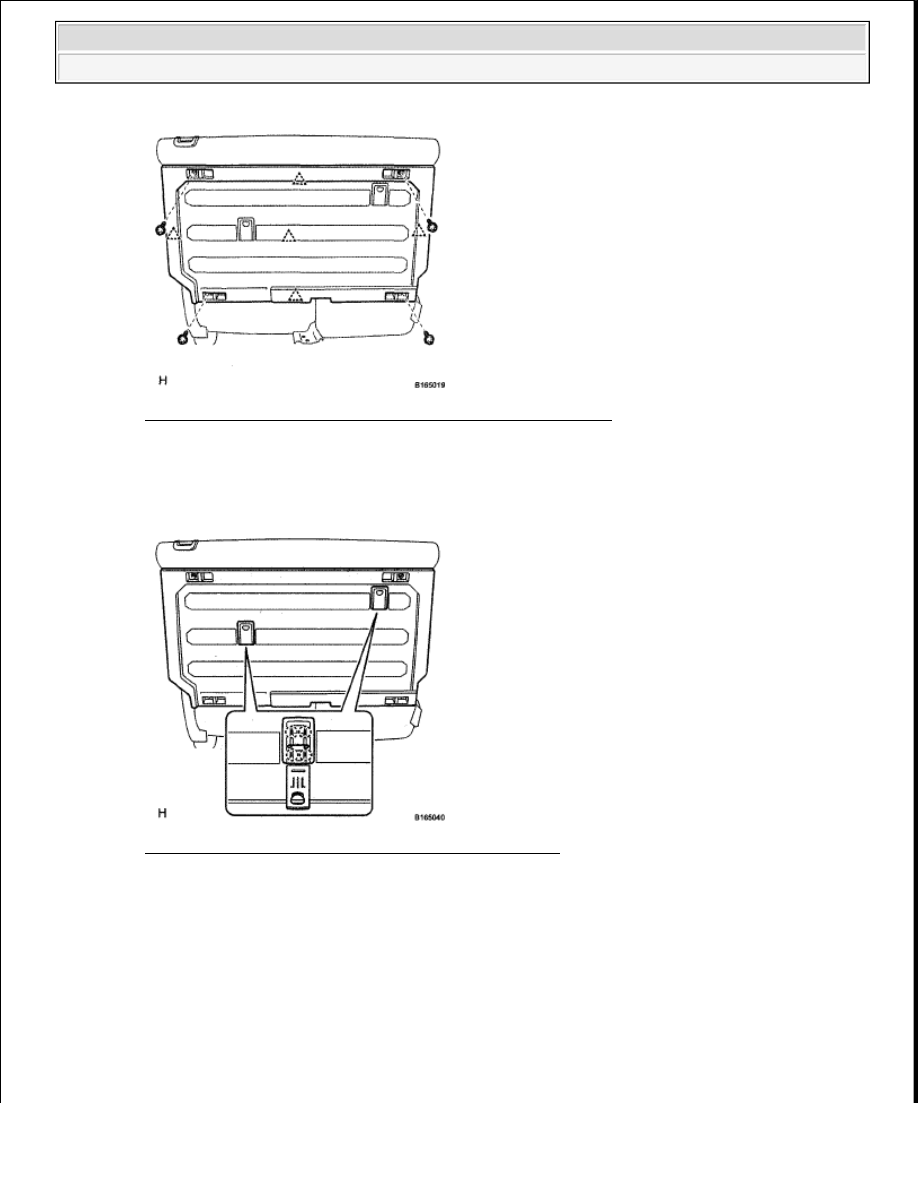

Fig. 424: Identifying Rear Seatback Board Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE REAR SEATBACK COVER

a. Detach the 8 claws and remove the 2 covers.

Fig. 425: Identifying Rear Seatback Cover And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE REAR SEAT ARMREST ASSEMBLY

a. Remove the 3 nuts and armrest.
