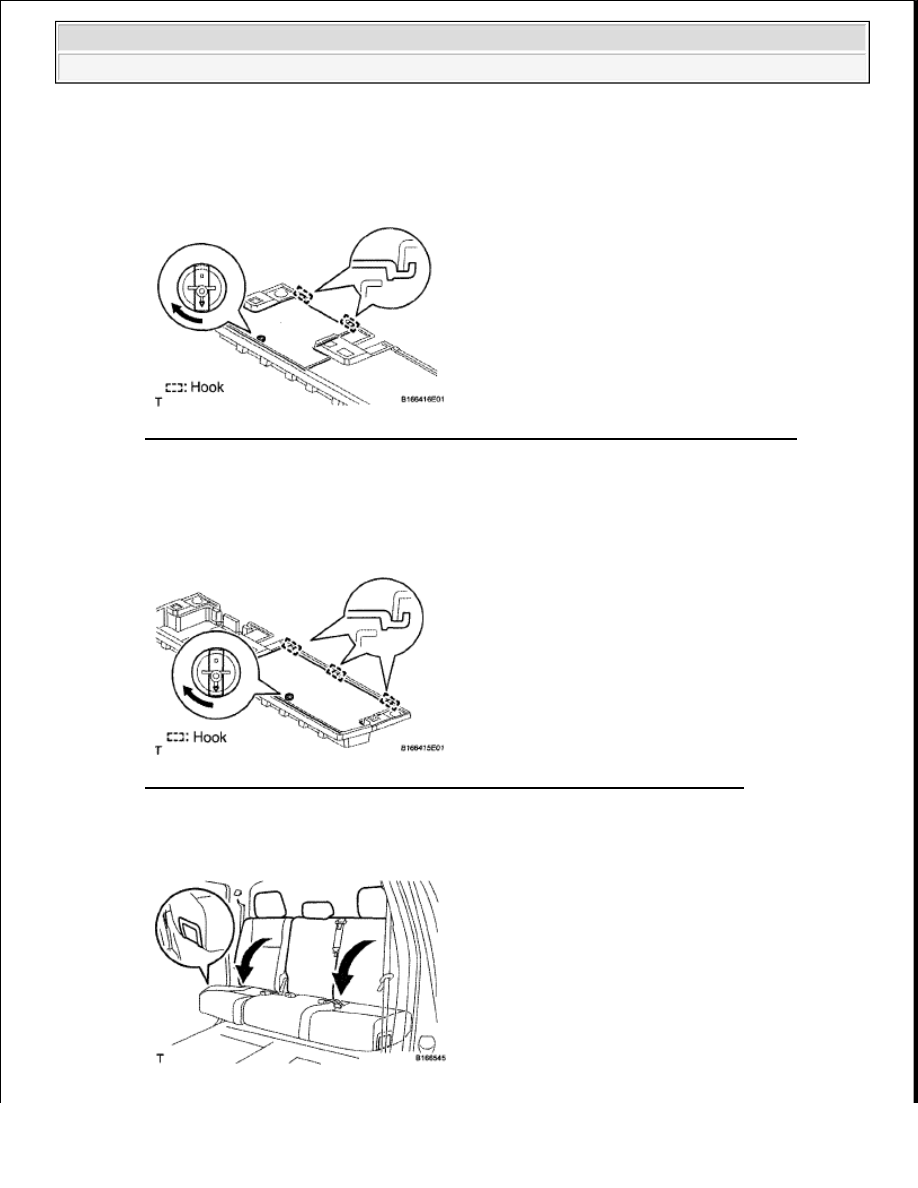

5. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Seat Under

Tray)

a. Attach the hooks to install the cover. Then close the cover and turn the knob.

Fig. 413: Identifying Luggage Compartment Side Cover Hooks (W/Seat Under Tray)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Seat Under

Tray)

a. Attach the hooks to install the cover. Then close the cover and turn the knob.

Fig. 414: Identifying Luggage Compartment Side Cover (W/Seat Under Tray)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Pull the 2 seat adjusting handles and fold down the seat cushion.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 415: Identifying Seat Cushion Adjusting Handles
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR SEAT ASSEMBLY (FOR CREWMAX LH SIDE)

COMPONENTS

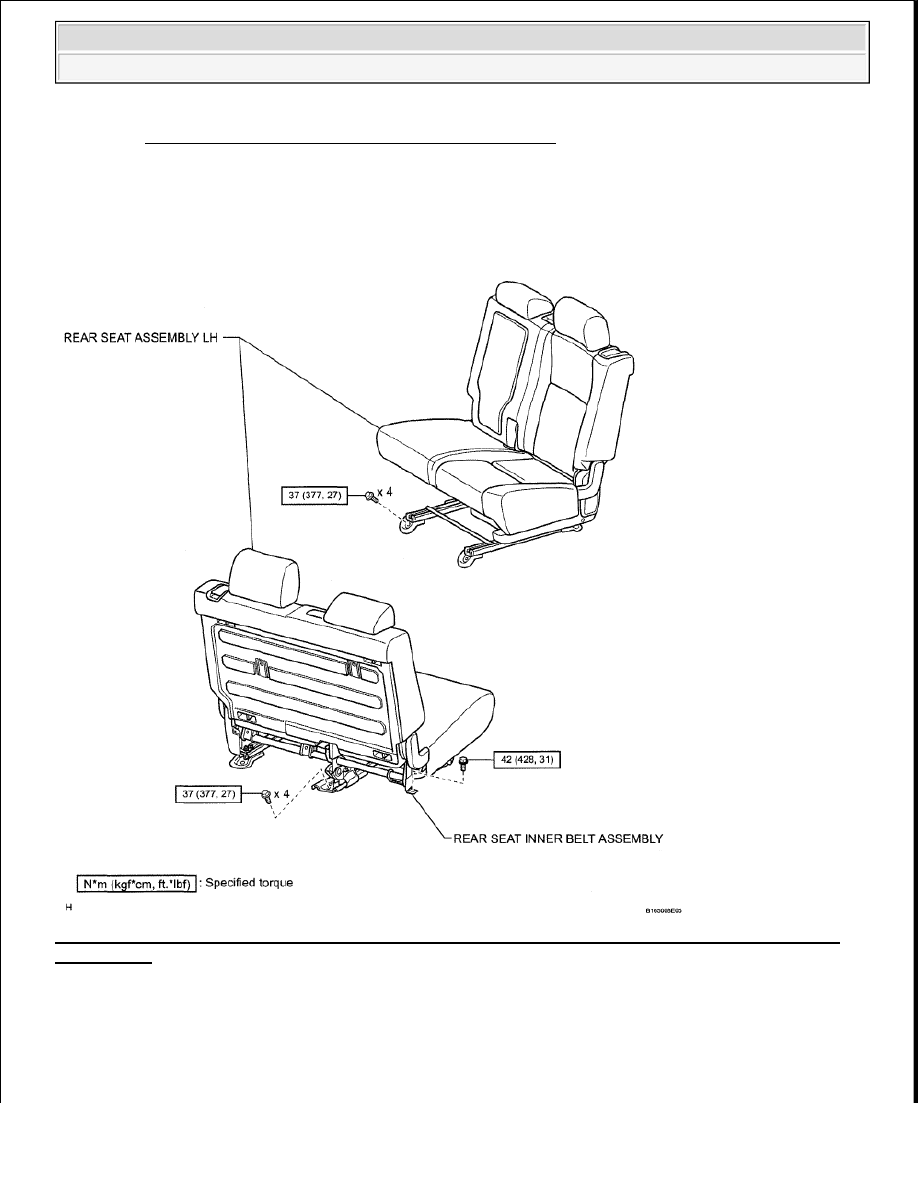

Fig. 416: Identifying Rear Seat Assembly Components With Torque Specifications - For Crewmax LH
Side (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

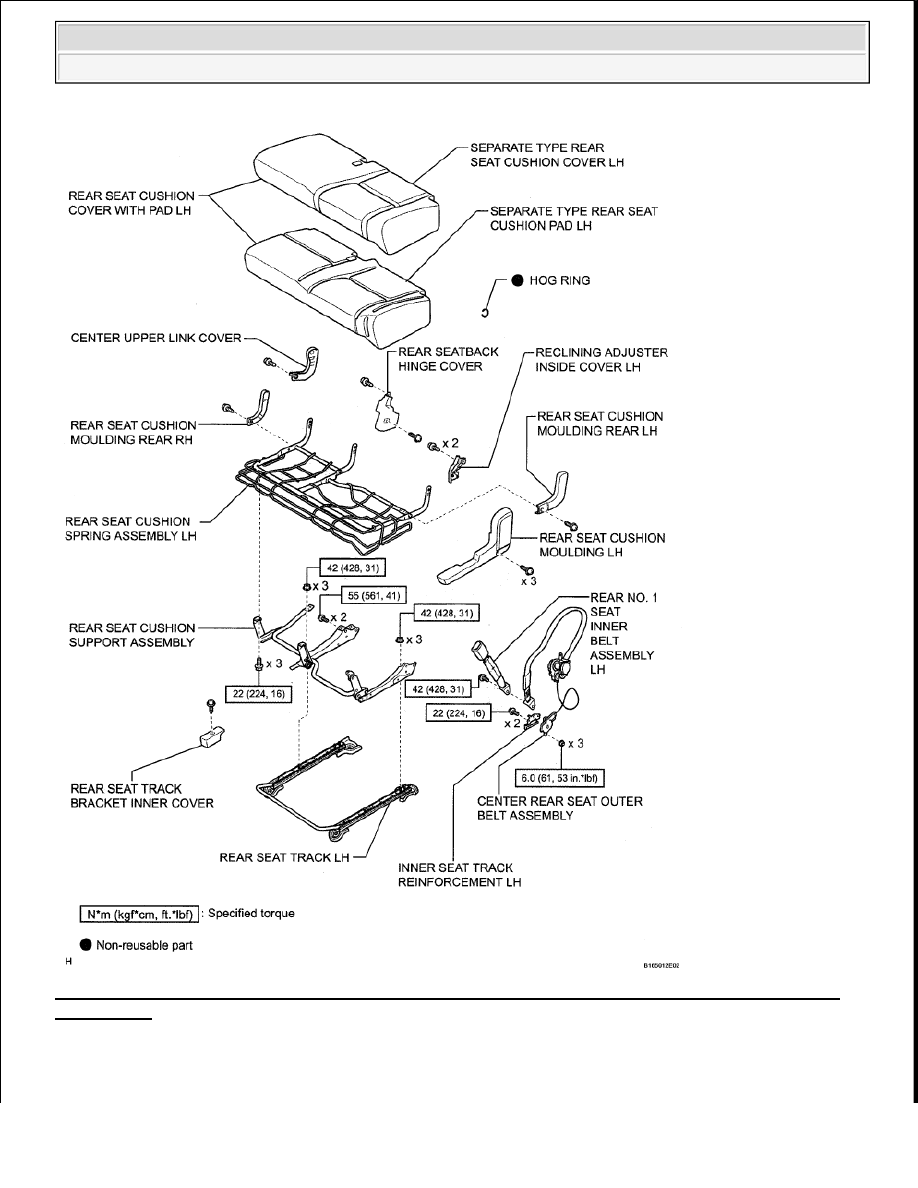

Fig. 417: Identifying Rear Seat Assembly Components With Torque Specifications - For Crewmax LH
Side (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

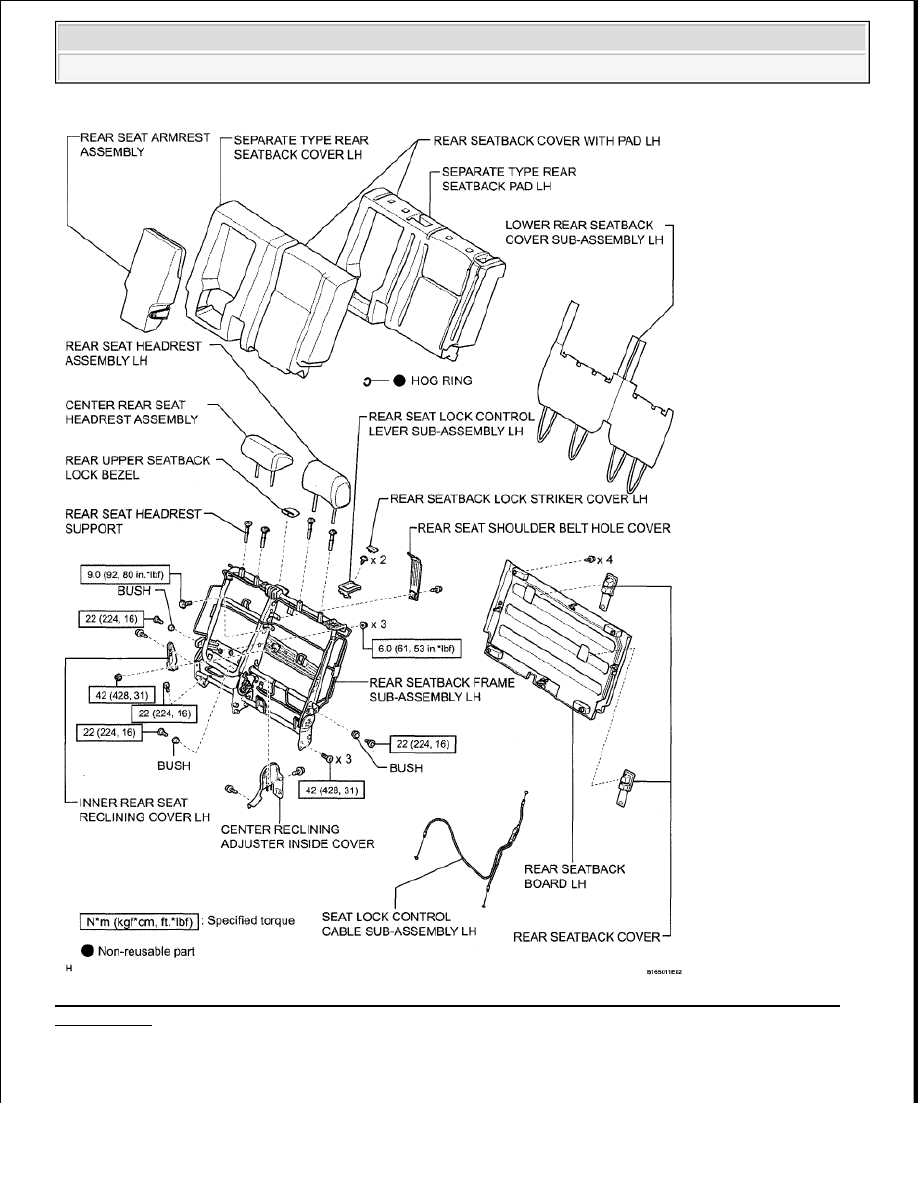

Fig. 418: Identifying Rear Seat Assembly Components With Torque Specifications - For Crewmax LH
Side (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL
