Fig. 332: Identifying Luggage Compartment Side Cover Hooks (W/Seat Under Tray)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE SEAT FLOOR BOX (w/ Seat Under Tray)

a. Remove the 4 knobs.

b. Detach the claw and remove the seat floor box.

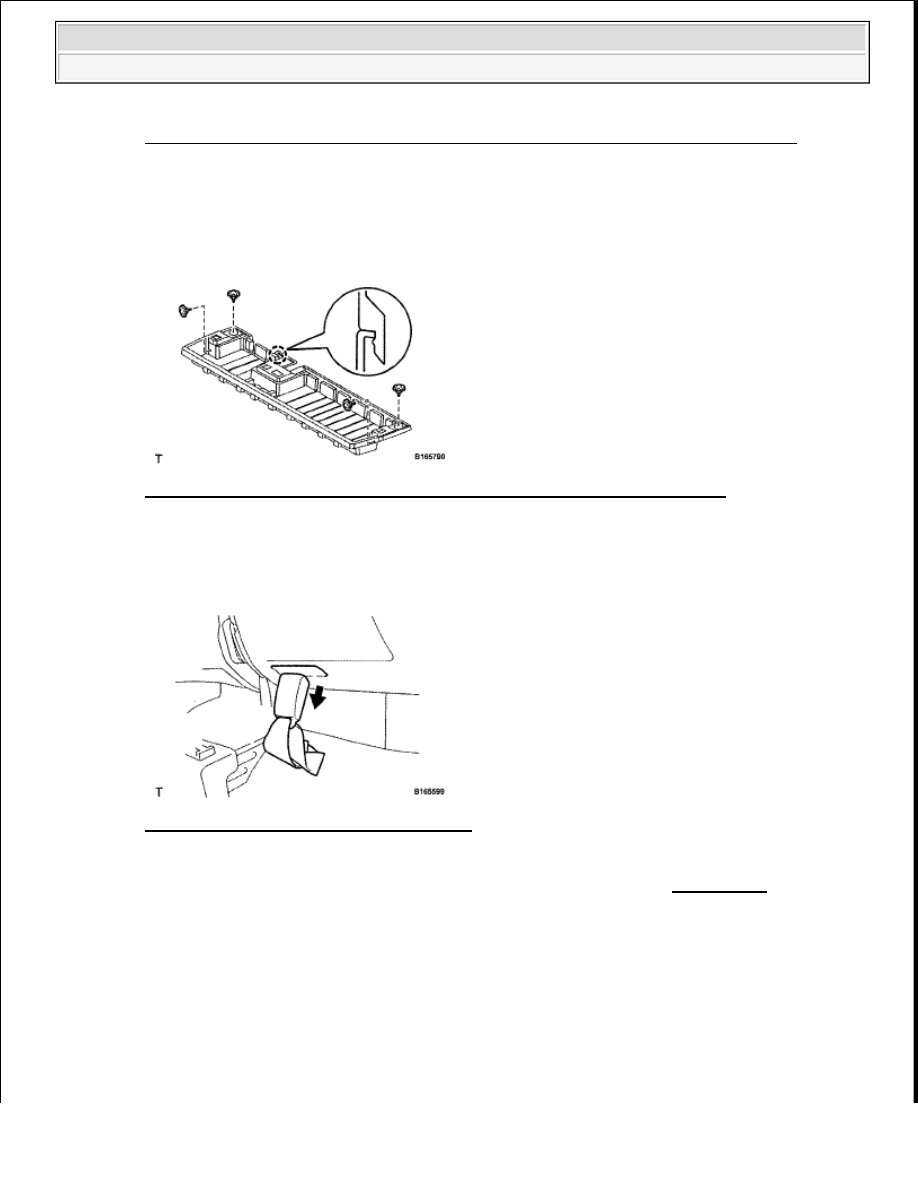

Fig. 333: Identifying Seat Floor Box Knobs And Claw (W/Seat Under Tray)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR SEAT INNER BELT ASSEMBLY

a. Pull out the rear seat inner belts.

Fig. 334: Identifying Rear Seat Inner Belts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. DISCONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY (See REMOVAL )

6. REMOVE REAR SEAT ASSEMBLY

a. Remove the 6 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































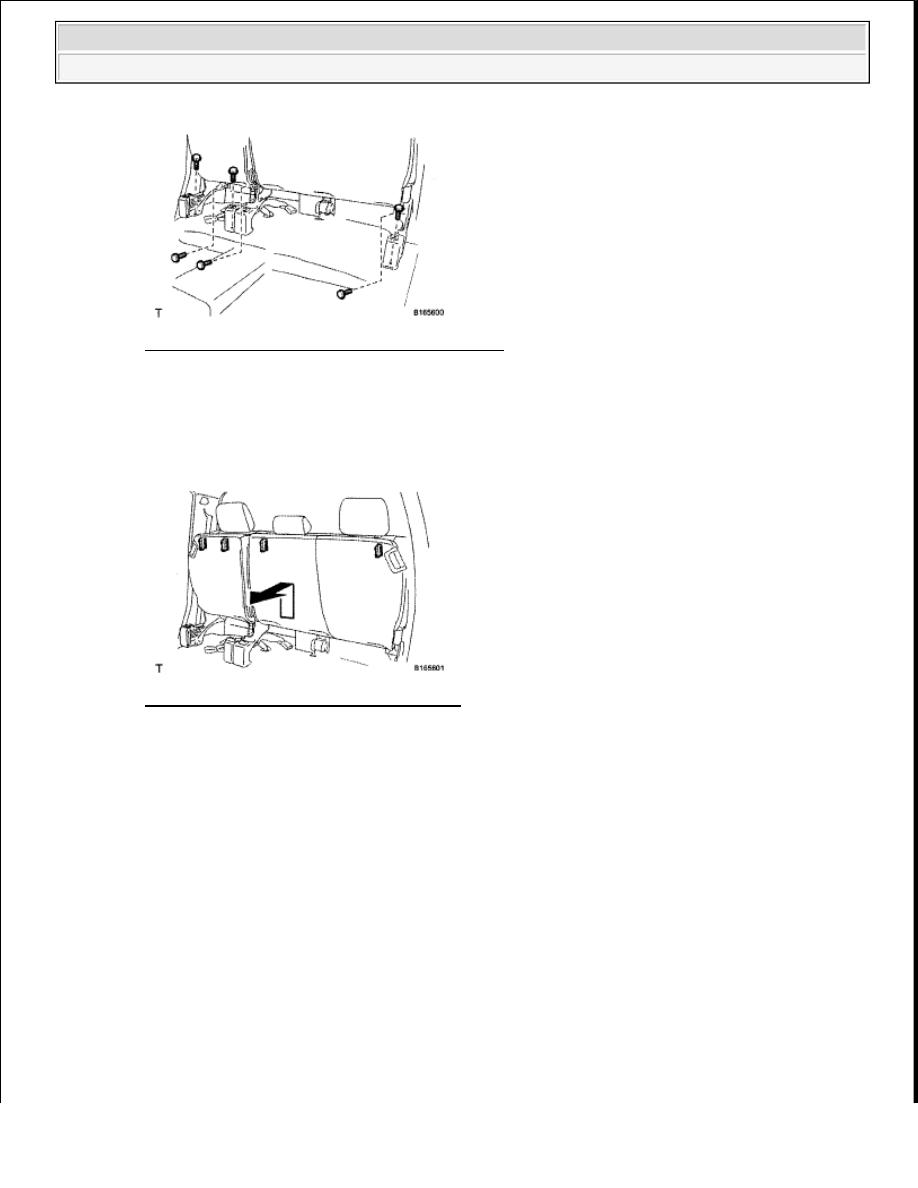

Fig. 335: Identifying Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Lift the seat assembly to detach the 4 hooks, and remove the seat.

Fig. 336: Identifying Rear Seat Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE REAR SEAT ASSEMBLY LH

a. Using a T50 "TORX" socket, remove the 2 bolts and seat.

NOTE:

Be careful not to damage the vehicle body.

CAUTION: Wear protective gloves. Sharp areas on the seat cushion frame and the

seatback frame may injure your hands.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































Fig. 337: Locating Rear Seat Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY LH

a. Using a T40 "TORX" socket, remove the bolt.

b. Remove the bolt and seat leg.

Fig. 338: Identifying Seat Leg Bolt (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE NO. 1 SEAT LEG SUB-ASSEMBLY RH

a. Remove the bolt and seat leg.

Fig. 339: Identifying Seat Leg Bolt (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE OUTER REAR SEAT LOCK COVER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Remove the screw.

b. Detach the clip and 3 claws in the order shown in the illustration, and then remove the lock cover.

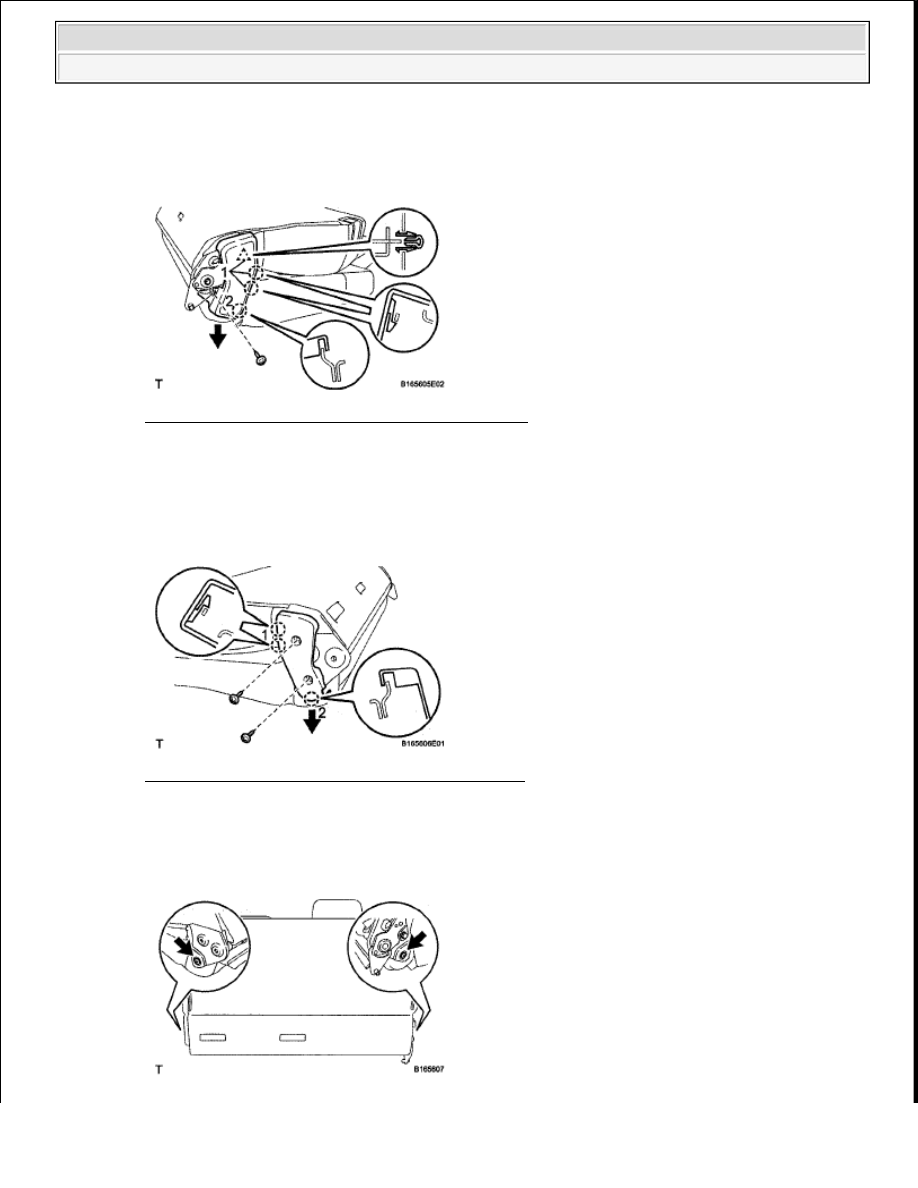

Fig. 340: Identifying Outer Rear Seat Lock Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE INNER REAR SEAT LOCK COVER LH

a. Remove the 2 screws.

b. Detach the 3 claws in the order shown in the illustration, and then remove the lock cover.

Fig. 341: Identifying Inner Rear Seat Lock Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE REAR SEAT CUSHION ASSEMBLY LH

a. Using a T40 "TORX" socket, remove the 2 bolts and seat cushion.
