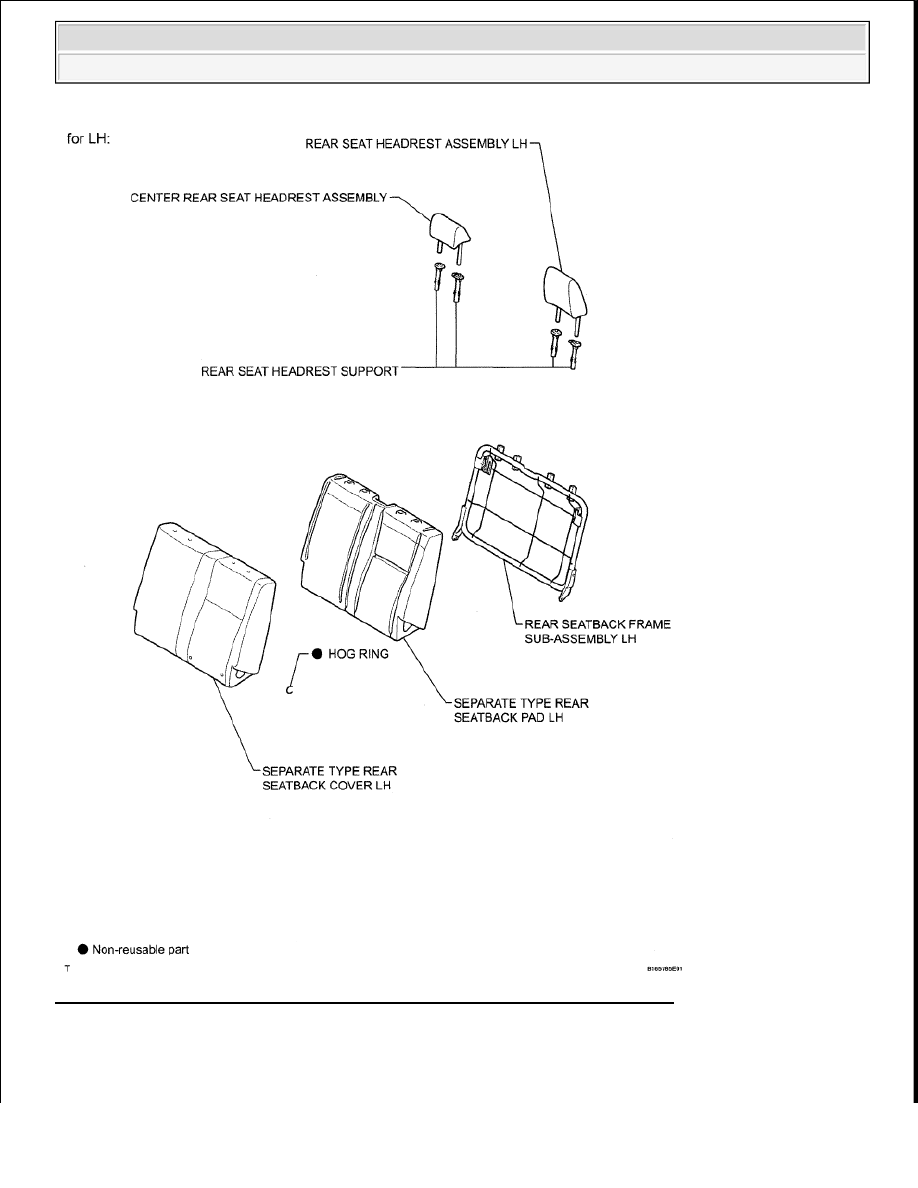

Fig. 327: Identifying Rear Seat Assembly Components - For Double Cab (3 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

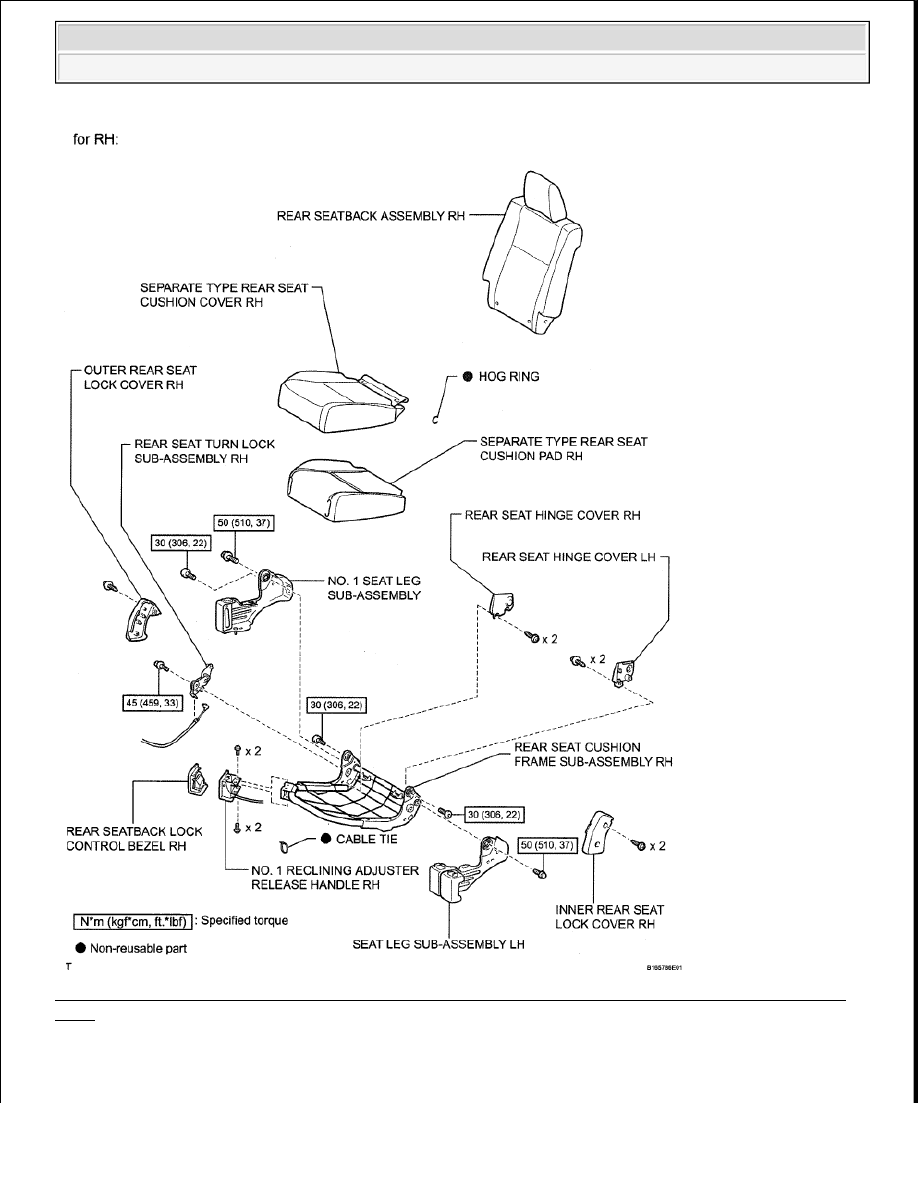

Fig. 328: Identifying Rear Seat Assembly Components With Torque Specifications - For Double Cab (4
Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra

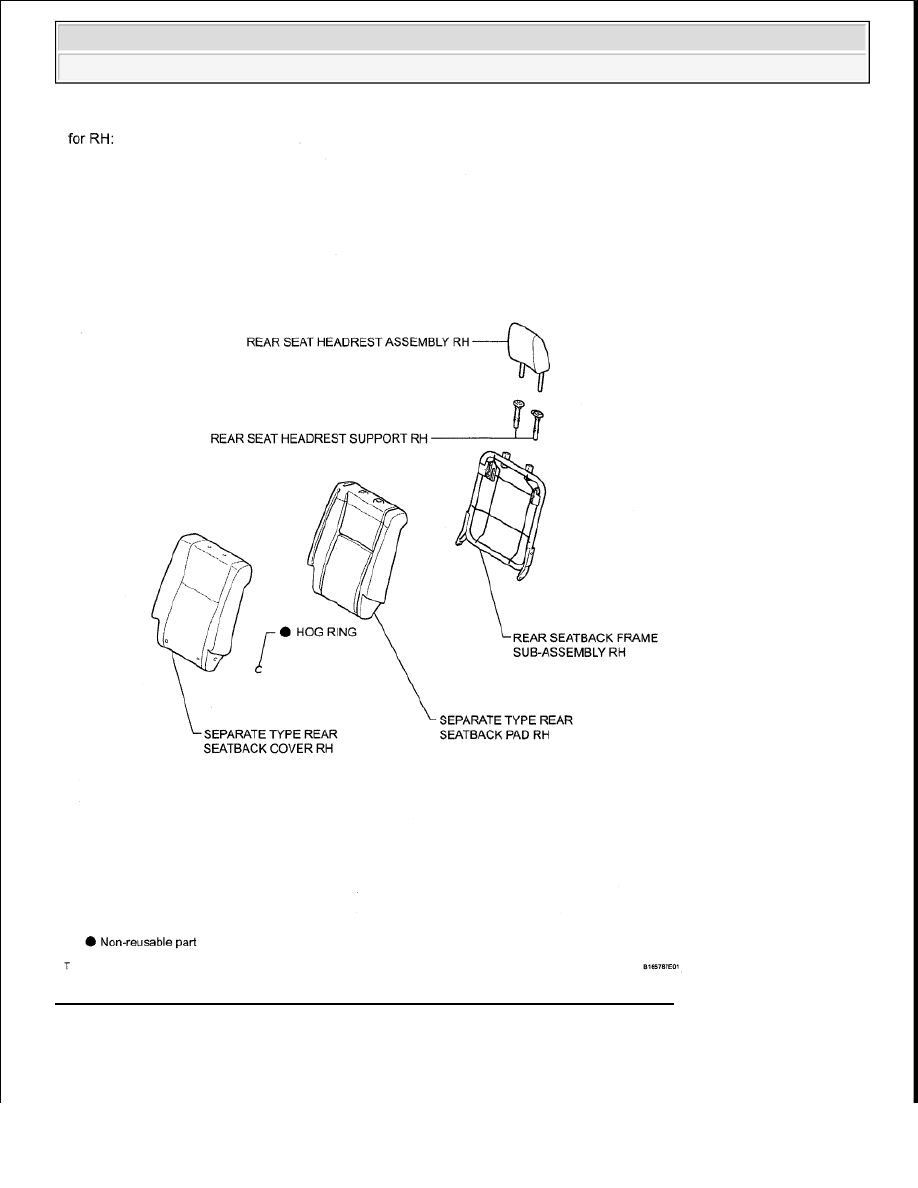

Fig. 329: Identifying Rear Seat Assembly Components - For Double Cab (5 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































1. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH (w/ Seat Under

Tray)

a. Pull the 2 reclining adjusting handles and fold up the seat cushion.

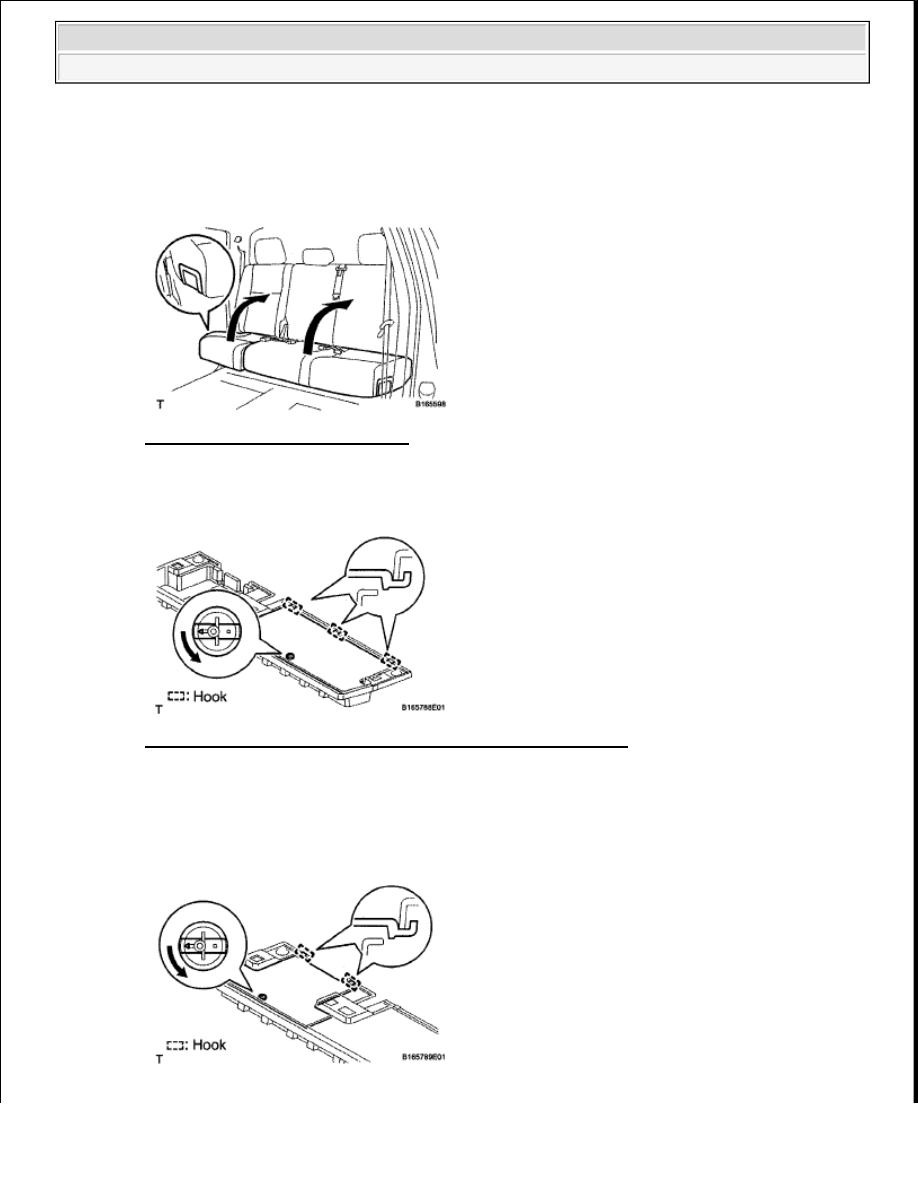

Fig. 330: Folding Up Seat Cushion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Turn the knob and open the cover. Then detach the hooks and remove the cover.

Fig. 331: Identifying Luggage Compartment Side Cover Hooks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH (w/ Seat Under

Tray)

a. Turn the knob and open the cover. Then detach the hooks and remove the cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra
