NAVIGATION RECEIVER RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: Go to Next Step

2. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - ROOF CONSOLE BOX)

a. Disconnect the K7 receiver connector.

b. Disconnect the W7 console connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (NAVIGATION RECEIVER - ROOF CONSOLE BOX)
TESTER CONNECTION SPECIFIED CONDITION

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

Tester Connection

Condition Specified Condition

K7-17 (MACC) - W7-10 (ACC)

Always

Below 1 ohms

K7-19 (MIC+) - W7-9 (MI1+)

K7-20 (MIC-) - W7-8 (MIC-)

K7-17 (MACC) - Body ground

Always

10 kohms or higher

K7-19 (MIC+) - Body ground

K7-20 (MIC-) - Body ground



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































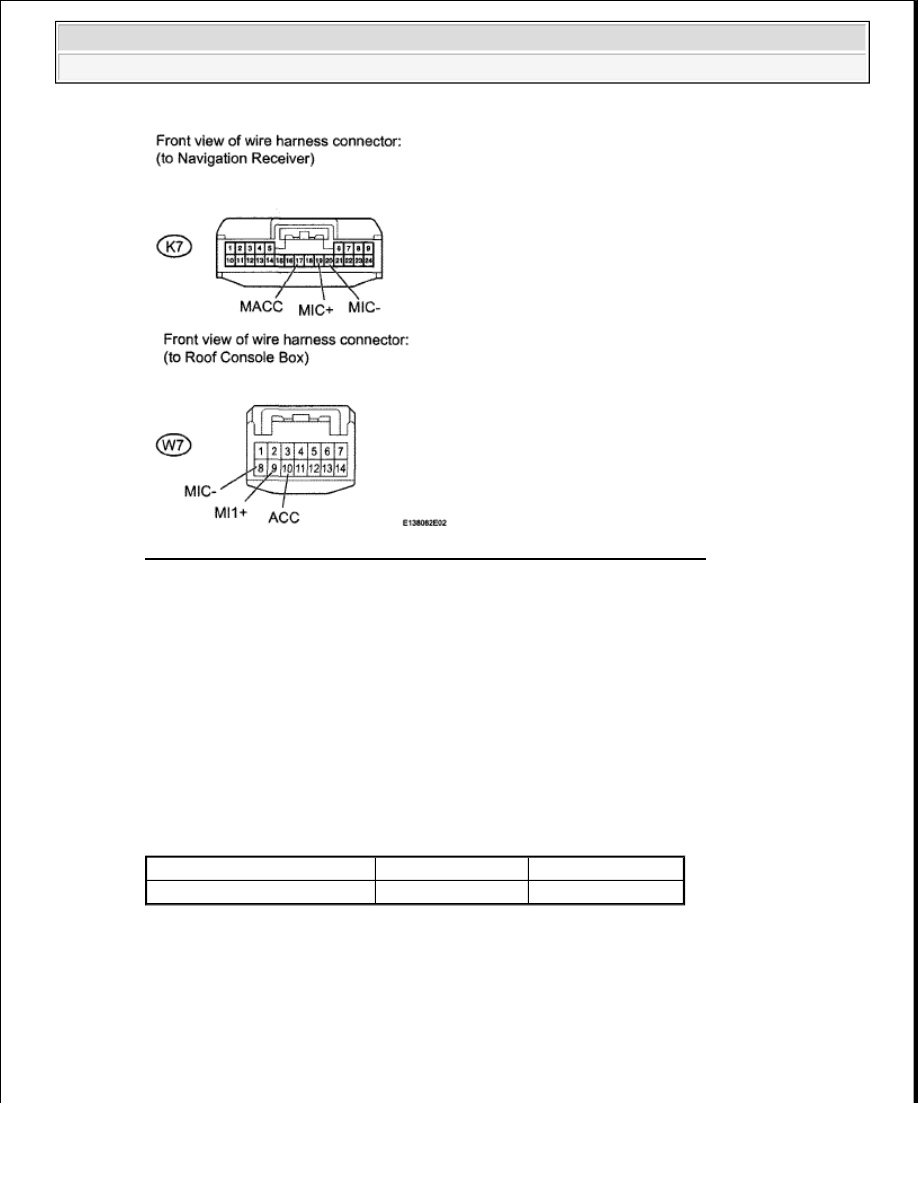

Fig. 433: Identifying K7 Receiver Connector And W7 Console Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

3. CHECK NAVIGATION RECEIVER (MACC VOLTAGE)

a. Reconnect the K7 receiver connector.

b. Measure the voltage according to the value(s) in the table below.

Standard voltage

NAVIGATION RECEIVER (MACC VOLTAGE) TESTER CONNECTION SPECIFIED
CONDITION

Tester Connection

Switch Condition Specified Condition

K7-17 (MACC) - Body ground Ignition switch ACC

4 to 6V



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































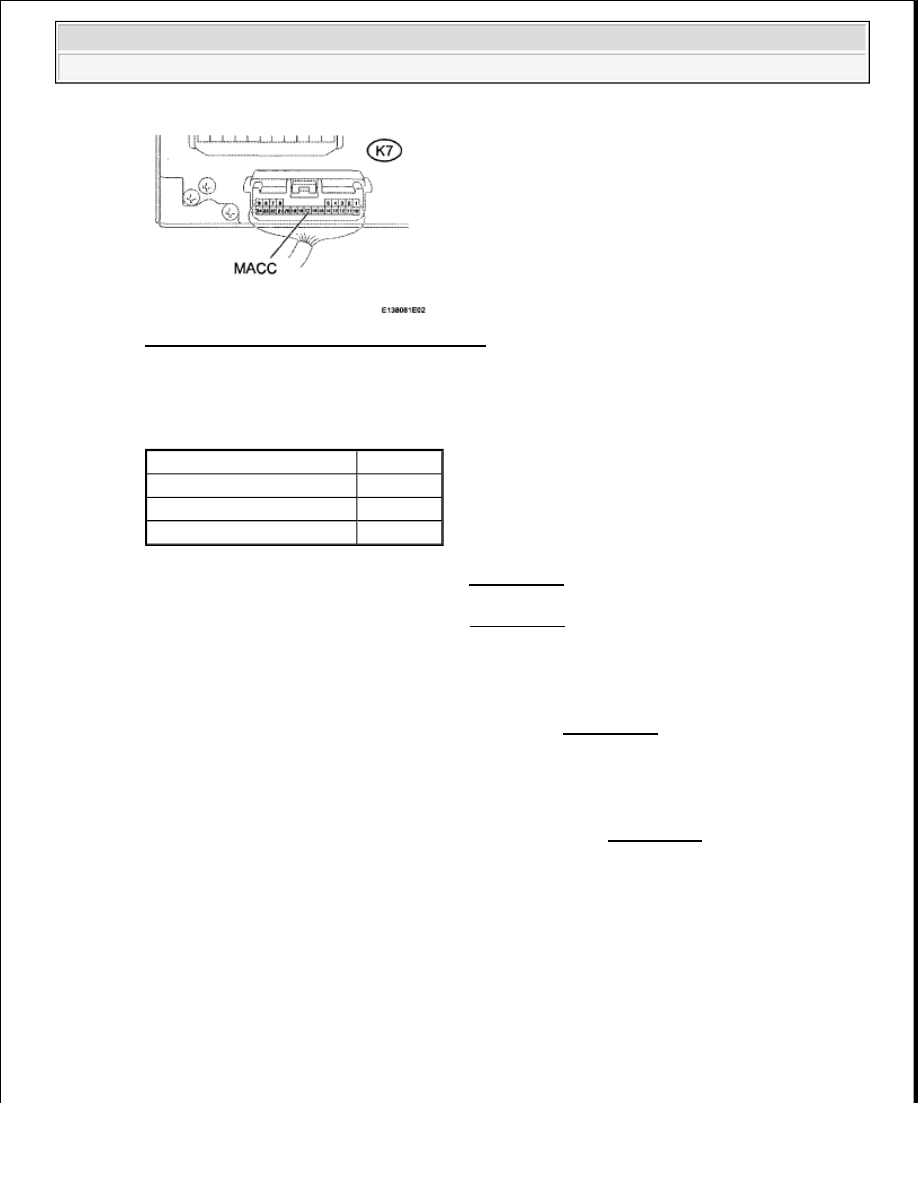

Fig. 434: Identifying K7 Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

NAVIGATION RECEIVER (MACC VOLTAGE) RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: Go to Next Step

4. REPLACE MICROPHONE AMPLIFIER WITH ANOTHER AND CHECK

a. Replace the microphone amplifier with a normal one (see REMOVAL ).

b. Check if the same problem occurs again.

OK: Malfunction disappears

NG: REPLACE MICROPHONE AMPLIFIER ASSEMBLY (See REMOVAL )

OK: END (MICROPHONE AMPLIFIER IS FAULTY)

STEREO COMPONENT AMPLIFIER COMMUNICATION ERROR

INSPECTION PROCEDURE

1. IDENTIFY COMPONENT SHOWN BY SUB-CODE

a. Enter the diagnostic mode.

b. Press the "LAN Mon" switch to change to "LAN Monitor" mode.

c. Identify the component shown by the sub-code.

Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































HINT:



"140 (navigation receiver)" is the component shown by the sub-code in the example shown in
the illustration.



The sub-code will be indicated by its physical address.



For the component list, refer to "DIAGNOSIS DISPLAY DETAILED DESCRIPTION" .

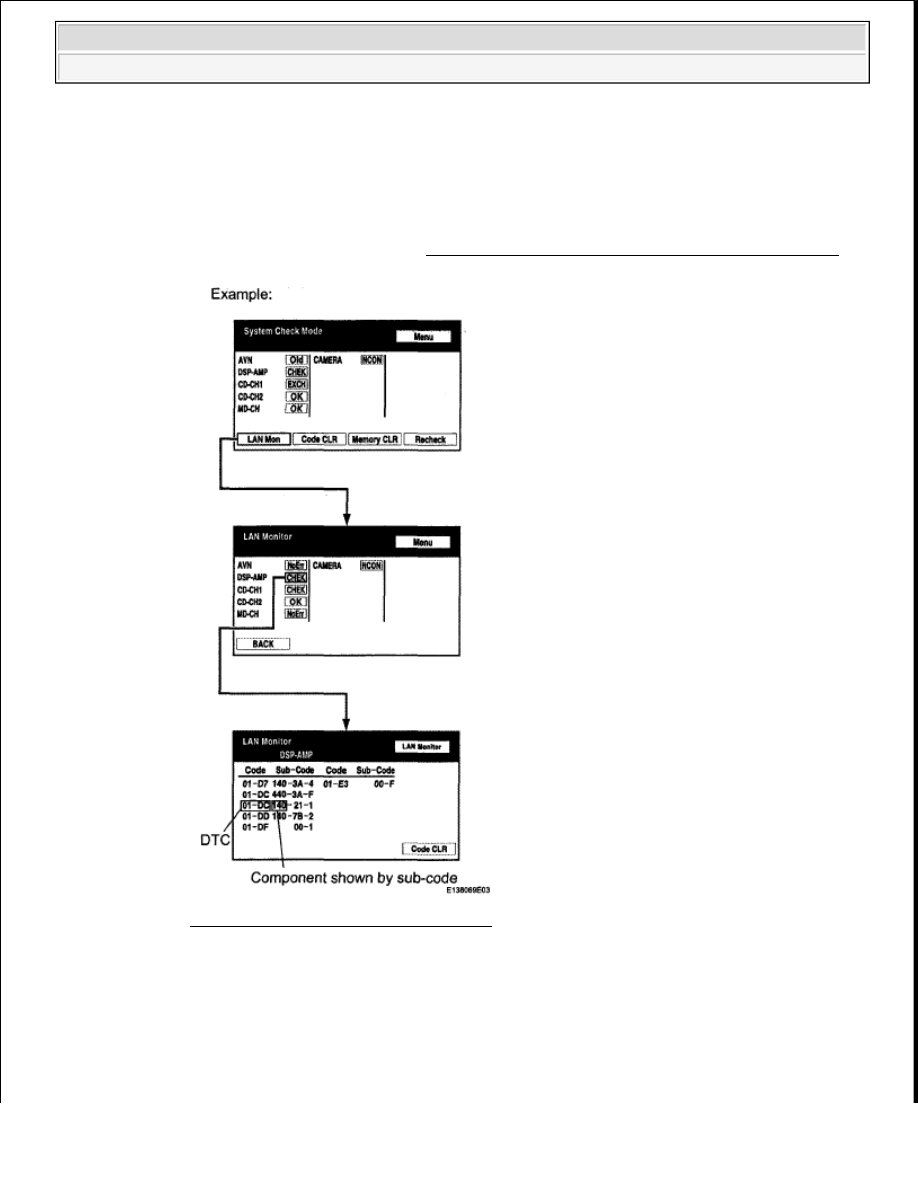

Fig. 435: Display - System Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK POWER SOURCE CIRCUIT OF COMPONENT SHOWN BY SUB-CODE

a. Inspect the power source circuit of the component shown by the sub-code.

Component table

POWER SOURCE CIRCUIT OF COMPONENT SHOWN BY SUB-CODE COMPONENT
