Toyota Tundra. Manual - part 458

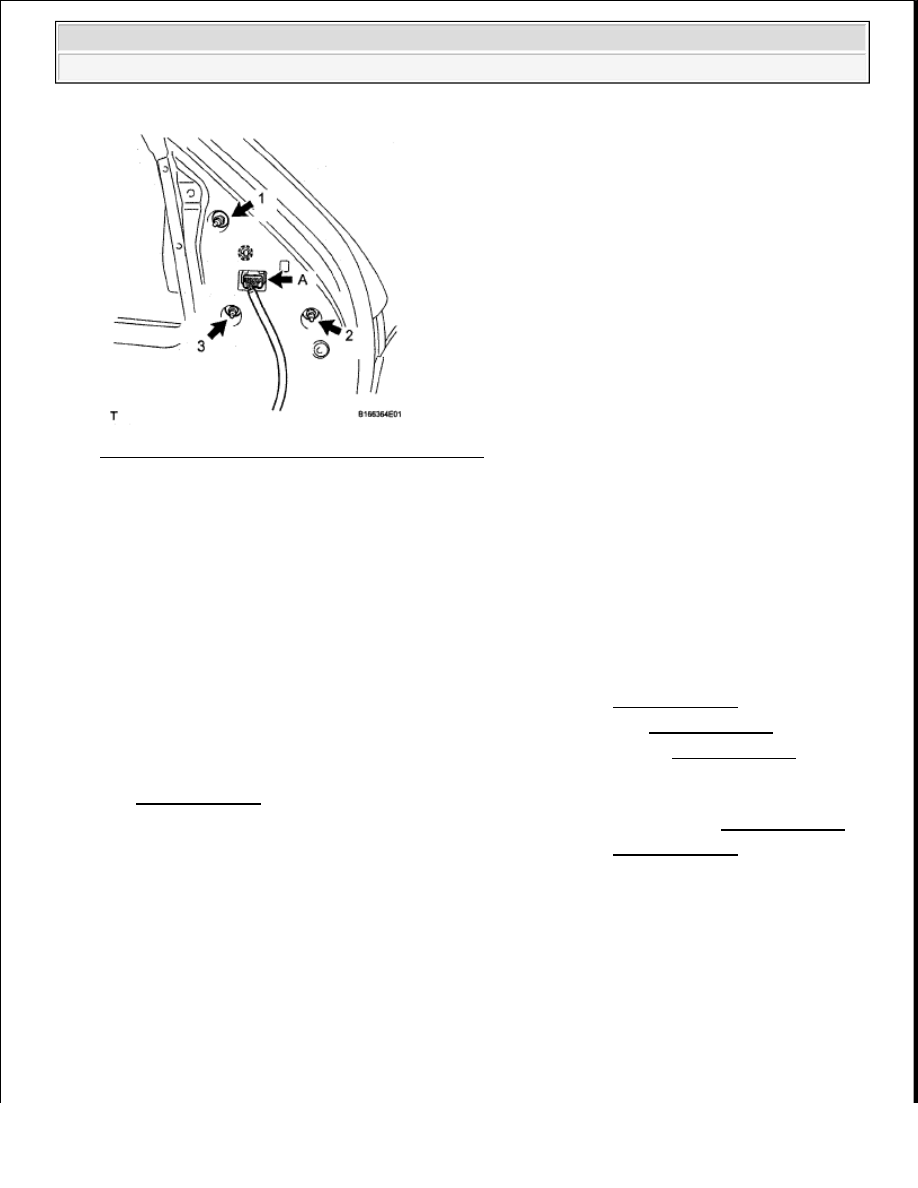

Fig. 78: Identifying Outer Rear View Mirror Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Temporarily install the mirror by inserting the claw on the mirror into the holes on the vehicle.

b. Tighten the 3 nuts in the sequence shown in the illustration and install the mirror.

Torque: 7.8 N*m (80 kgf*cm, 69 in.*lbf)

c. w/ Power mirror control system:

Connect the connector labeled A.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY (See REASSEMBLY )

3. INSTALL COURTESY LIGHT ASSEMBLY (w/ Power Window) (See REASSEMBLY )

4. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH (See REASSEMBLY )

5. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

(See REASSEMBLY )

6. INSTALL FRONT UPPER ARMREST BASE PANEL (w/ Power Window) (See REASSEMBLY )

7. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG (See REASSEMBLY )

OUTER REAR VIEW MIRROR GLASS

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

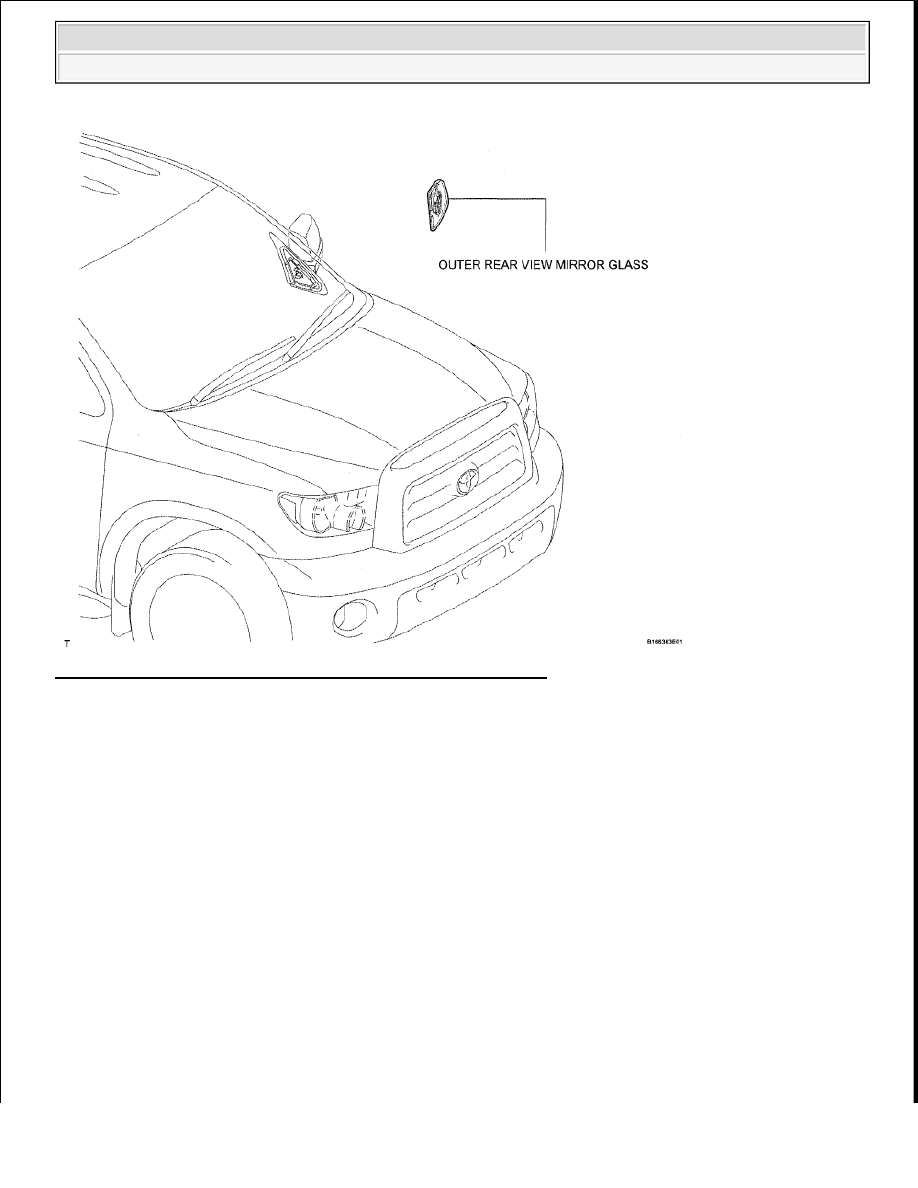

Fig. 79: Identifying Outer Rear View Mirror Glass Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE OUTER REAR VIEW MIRROR GLASS

a. Push the upper part of the mirror surface and tilt it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

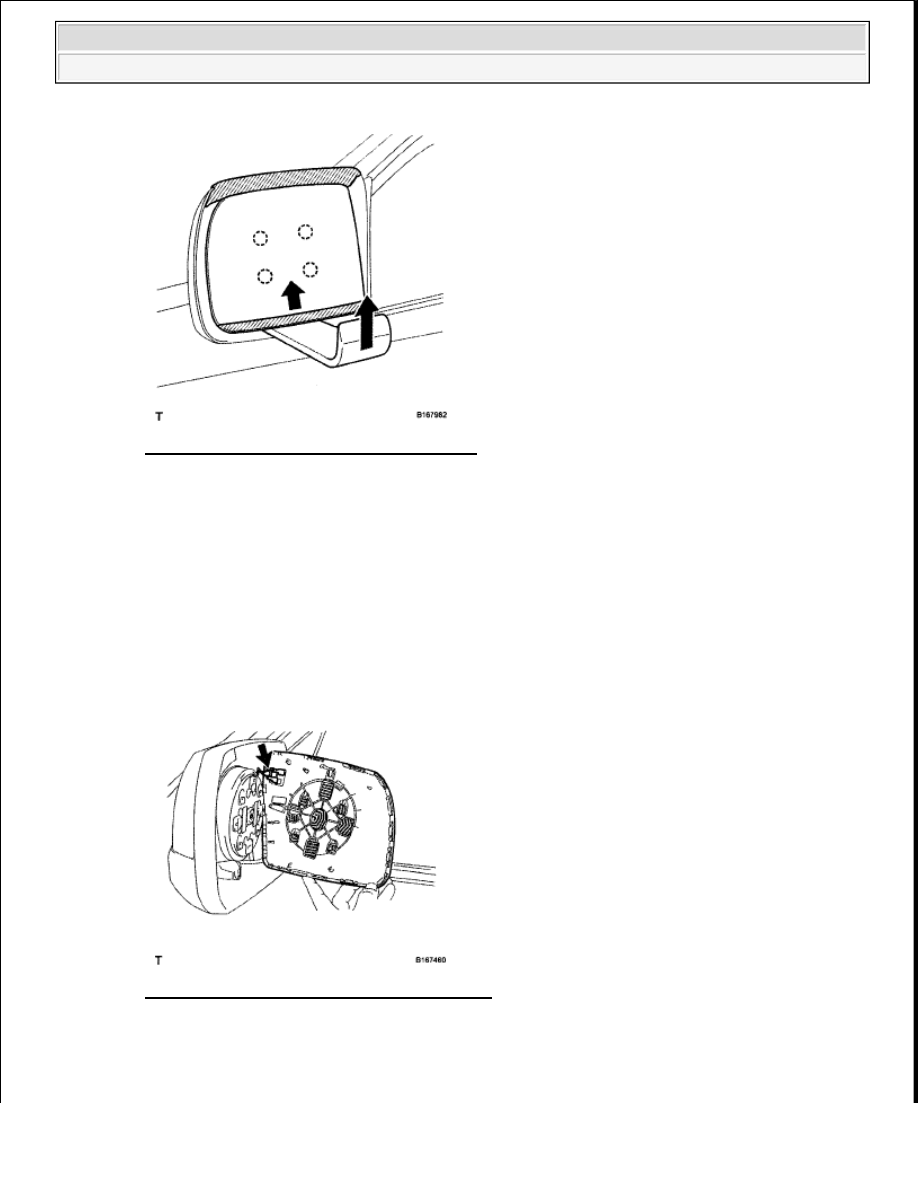

Fig. 80: Pushing Bottom Of Glass Upwards
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a moulding remover, push the bottom of the glass upwards as shown in the illustration. Slide

the glass upwards to detach the 4 claws, and remove the glass.

HINT:

Apply protective tape to the outer rear view mirror to prevent it from being damaged.

c. w/ Mirror Heater:

Disconnect the 2 connectors and remove the mirror glass.

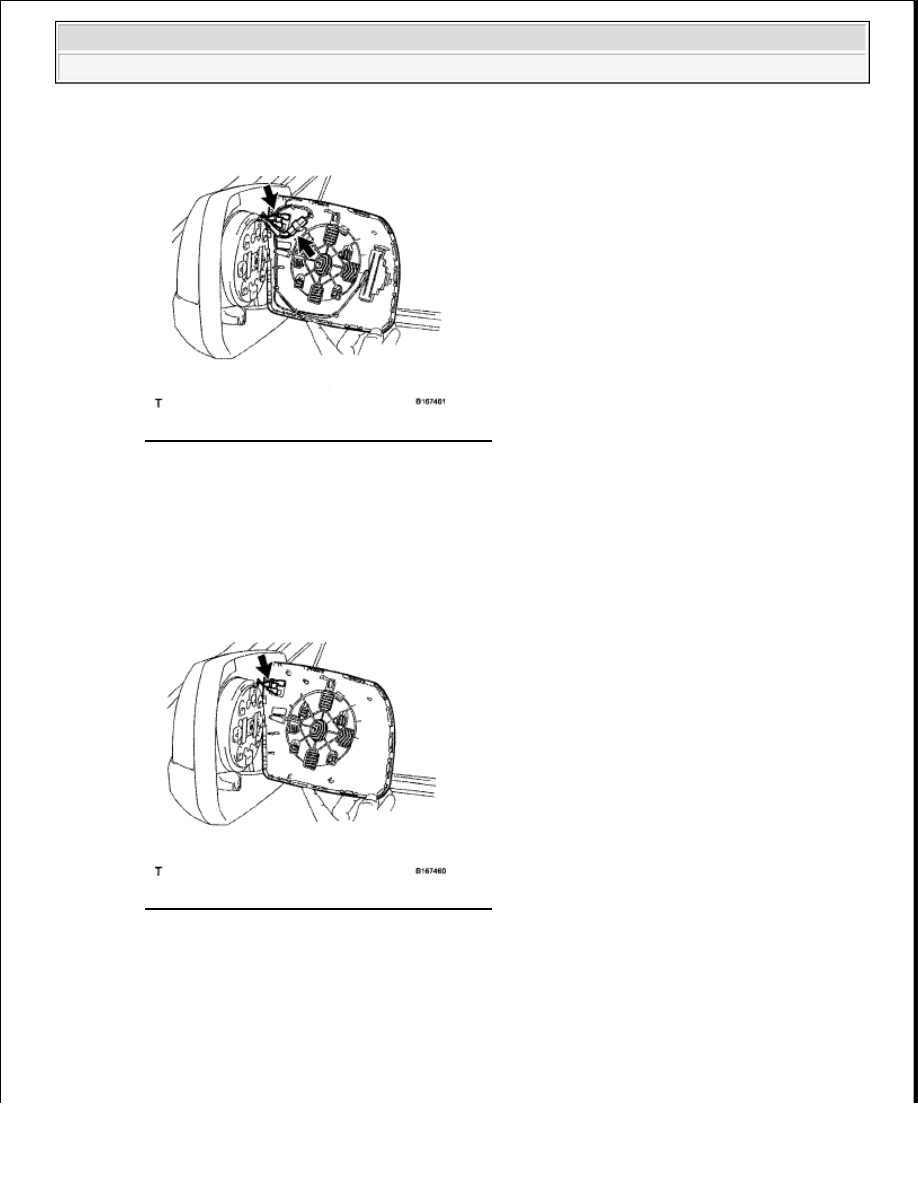

Fig. 81: Identifying Mirror Glass Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. w/ Retract Mirror:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































Disconnect the 3 connectors and remove the mirror glass.

Fig. 82: Identifying Mirror Glass Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL OUTER MIRROR GLASS

a. w/ Mirror Heater:

Connect the 2 connectors.

Fig. 83: Identifying Mirror Glass Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Retract Mirror:

Connect the 3 connectors.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra
