c. w/ Door Mirror Turn Indicator:

Check the door mirror turn indicator.

1. Apply battery voltage to the terminals of the connector, and check the LED illumination

condition.

OK

DOOR MIRROR TURN INDICATOR TESTER CONNECTION SPECIFIED
CONDITION CHART

Fig. 70: Checking Door Mirror Turn Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. w/ EC Mirror:

Check the EC mirror operation.

1. Apply battery voltage and check operation of the mirror face, as shown in the table and

illustration.

OK

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 3 (TS+)
Battery negative (-) --> Terminal 4 (TS-)

Door mirror turn indicator illuminates



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































EC MIRROR OPERATION TESTER CONNECTION SPECIFIED CONDITION
CHART

Fig. 71: Checking EC Mirror Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

e. w/ Door Mirror Foot Light:

Check the door mirror foot light.

1. Apply battery voltage to the terminals of the connector, and check the illumination condition.

OK

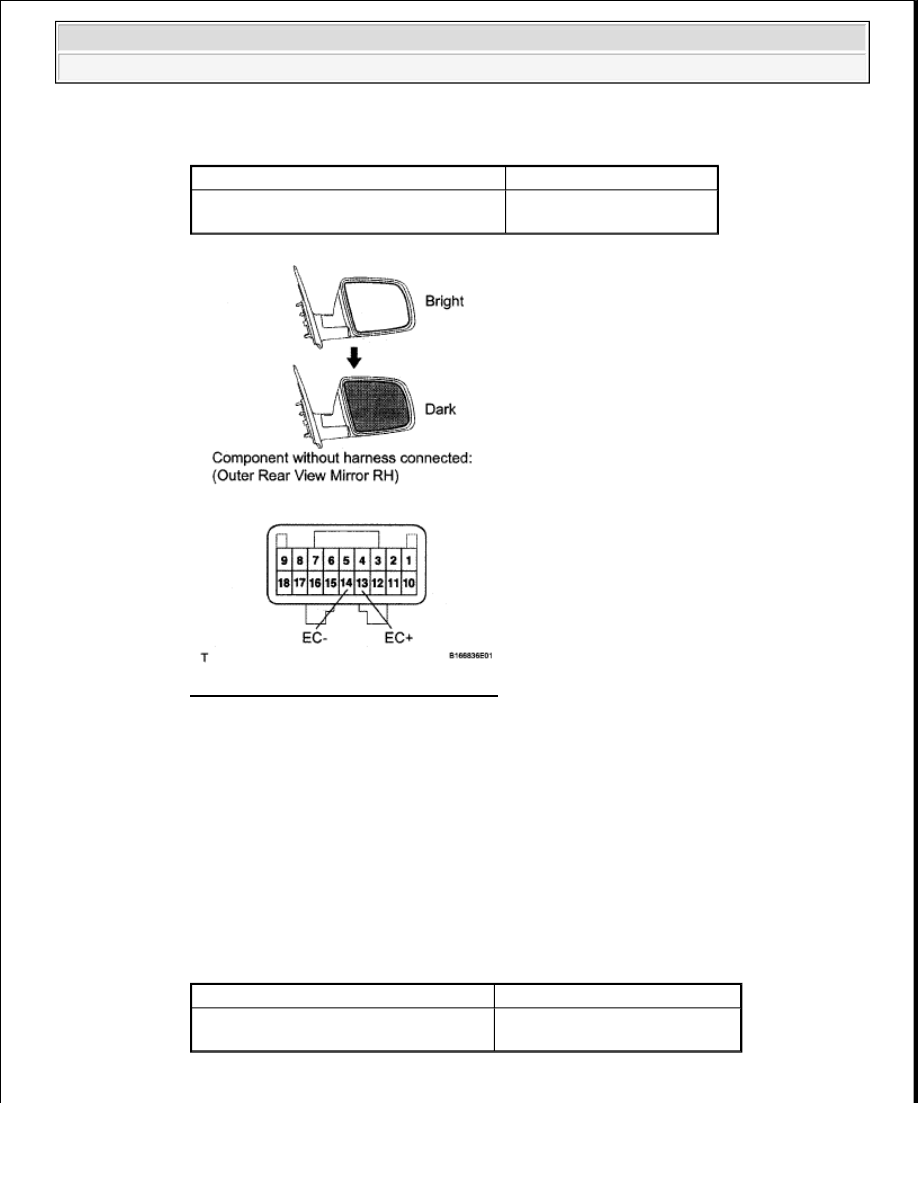

DOOR MIRROR FOOT LIGHT TESTER CONNECTION SPECIFIED CONDITION
CHART

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 13 (EC+)
Battery negative (-) --> Terminal 14 (EC)

Mirror surface becomes dark

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 6 (LP+)
Battery negative (-) --> Terminal 5 (LP-)

Door mirror foot light illuminates



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































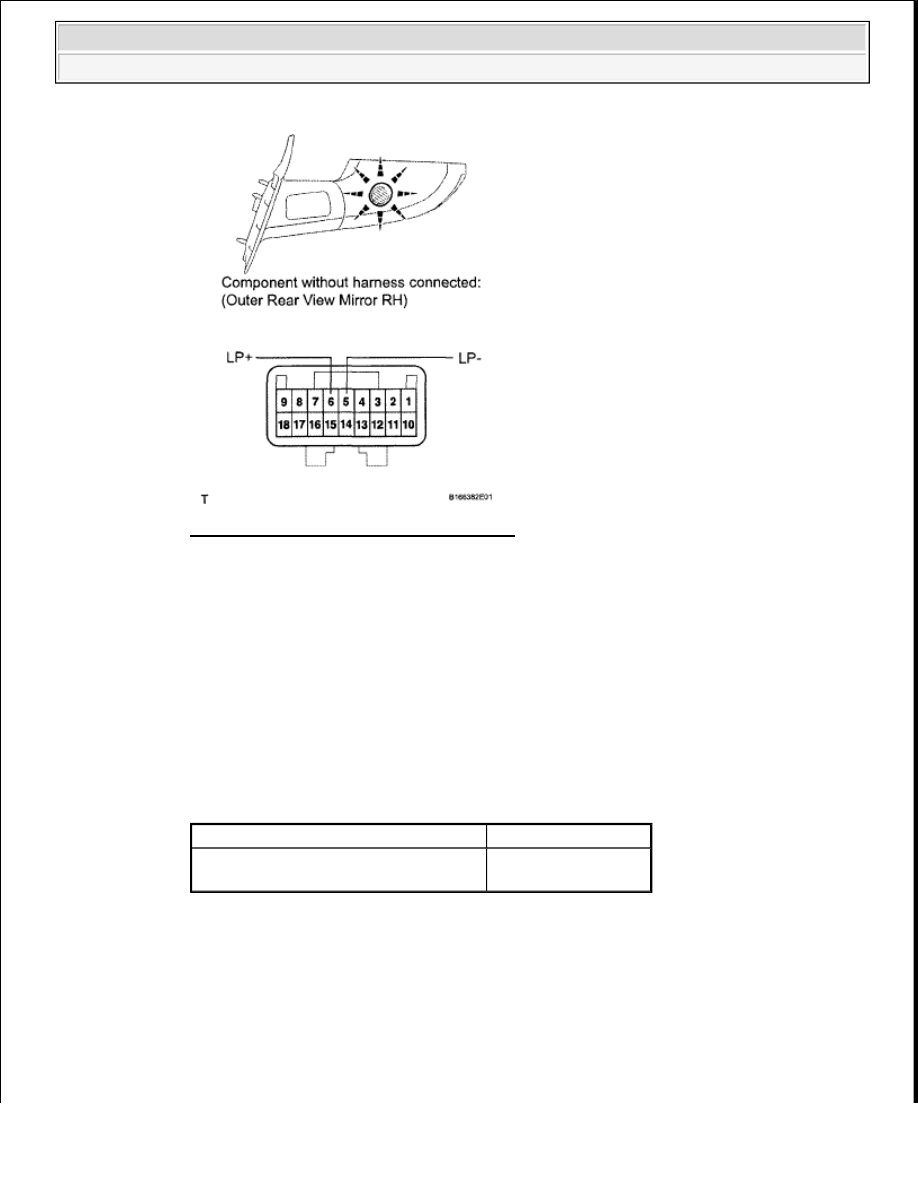

Fig. 72: Checking Door Mirror Foot Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

f. w/ Mirror Heater:

Check the mirror heater.

1. Apply battery voltage and check the operation of the mirror heater.

OK

MIRROR HEATER MEASUREMENT CONDITION SPECIFIED CONDITION
CHART

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 1 (H+)

Battery negative (-) --> Terminal 2 (H-)

Mirror becomes warm



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































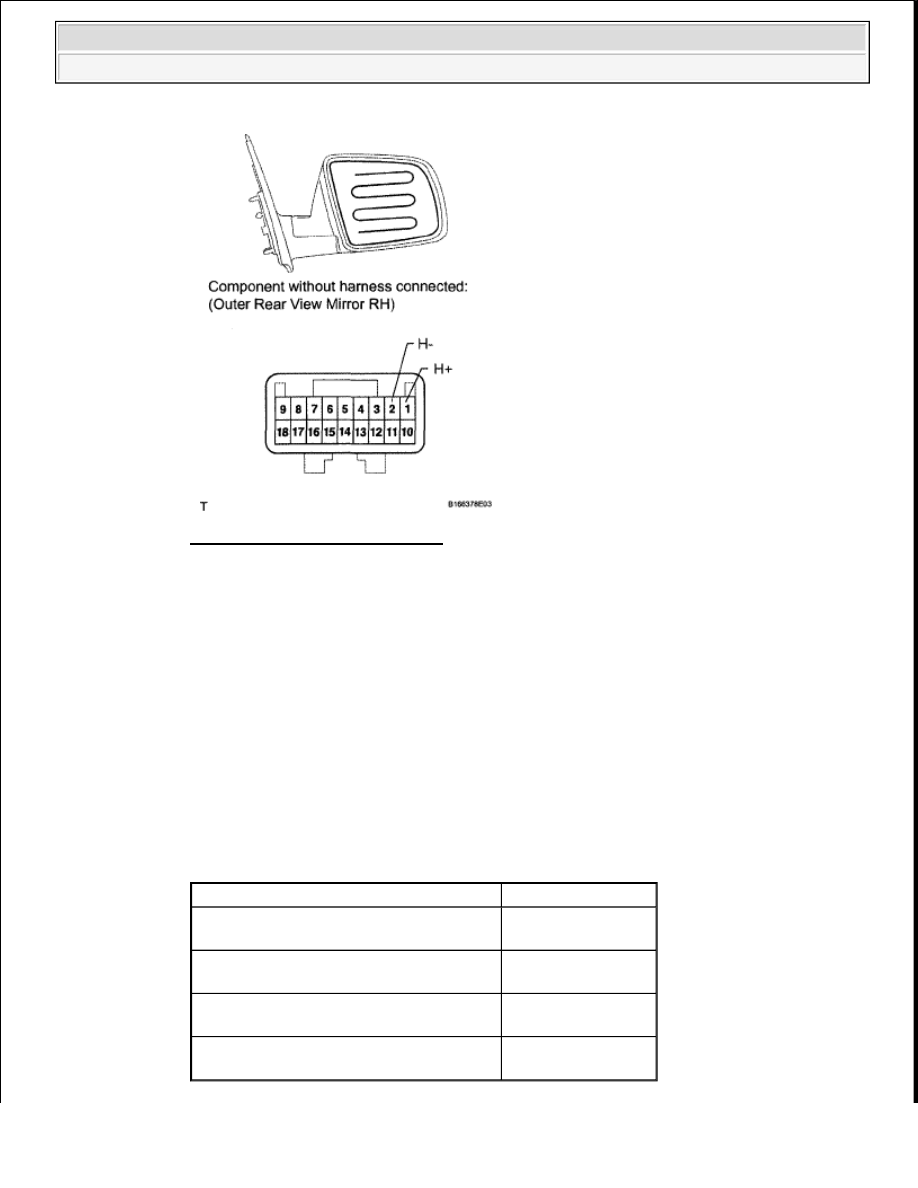

Fig. 73: Checking Mirror Heater
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

It will take a short time for the mirror to become warm.

If the result is not as specified, replace the mirror assembly.

4. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY RH (for Extended Type)

a. Check the outer mirror motor operation.

1. Apply battery voltage and check operation of the mirror face.

OK

OUTER REAR VIEW MIRROR ASSEMBLY RH (for Extended Type)
MEASUREMENT CONDITION SPECIFIED CONDITION CHART

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 10 (MV)
Battery negative (-) --> Terminal 11 (M+)

Turns upward (A)

Battery positive (+) --> Terminal 10 (MV)
Battery negative (-) --> Terminal 11 (M+)

Turns downward (B)

Battery positive (+) --> Terminal 12 (MH)
Battery negative (-) --> Terminal 11 (M+)

Turns left (C)

Battery positive (+) --> Terminal 11 (M+)
Battery negative (-) --> Terminal 12 (MH)

Turns right (D)
