Measurement Condition

Mirror Position

Specified Condition

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Forward position (A)

Moves from (A) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Forward position (A)

Does not move

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Position between forward position
(A) and driving position (C)

Moves from (B) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Position between forward position
(A) and driving position (C)

Moves from (B) to
forward position (A)

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Driving position (C)

Moves from (C) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Driving position (C)

Does not move

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Position between driving position
(C) and retracted position (E)

Moves from (D) to
retracted position (E)

Battery positive (+) -->

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Position between driving position
(C) and retracted position (E)

Moves from (D) to
driving position (C)

Battery positive (+) -->

Terminal 7 (MR)

Battery negative (-) -->

Terminal 8 (MF)

Retracted position (E)

Does not move

Battery positive (+) -4

Terminal 8 (MF)

Battery negative (-) -->

Terminal 7 (MR)

Retracted position (E)

Moves from (E) to
driving position (C)

NOTE:



Disconnect and reconnect the battery between each mirror
position check.



The mirror position cannot be changed manually when the



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































If the result is not as specified, replace the mirror assembly.

c. w/ Door Mirror Turn Indicator:

Check the door mirror turn indicator.

1. Apply battery voltage to the terminals of the connector, and check the LED illumination

condition.

OK

THE DOOR MIRROR TURN INDICATOR TESTER CONNECTION SPECIFIED
CONDITION CHART

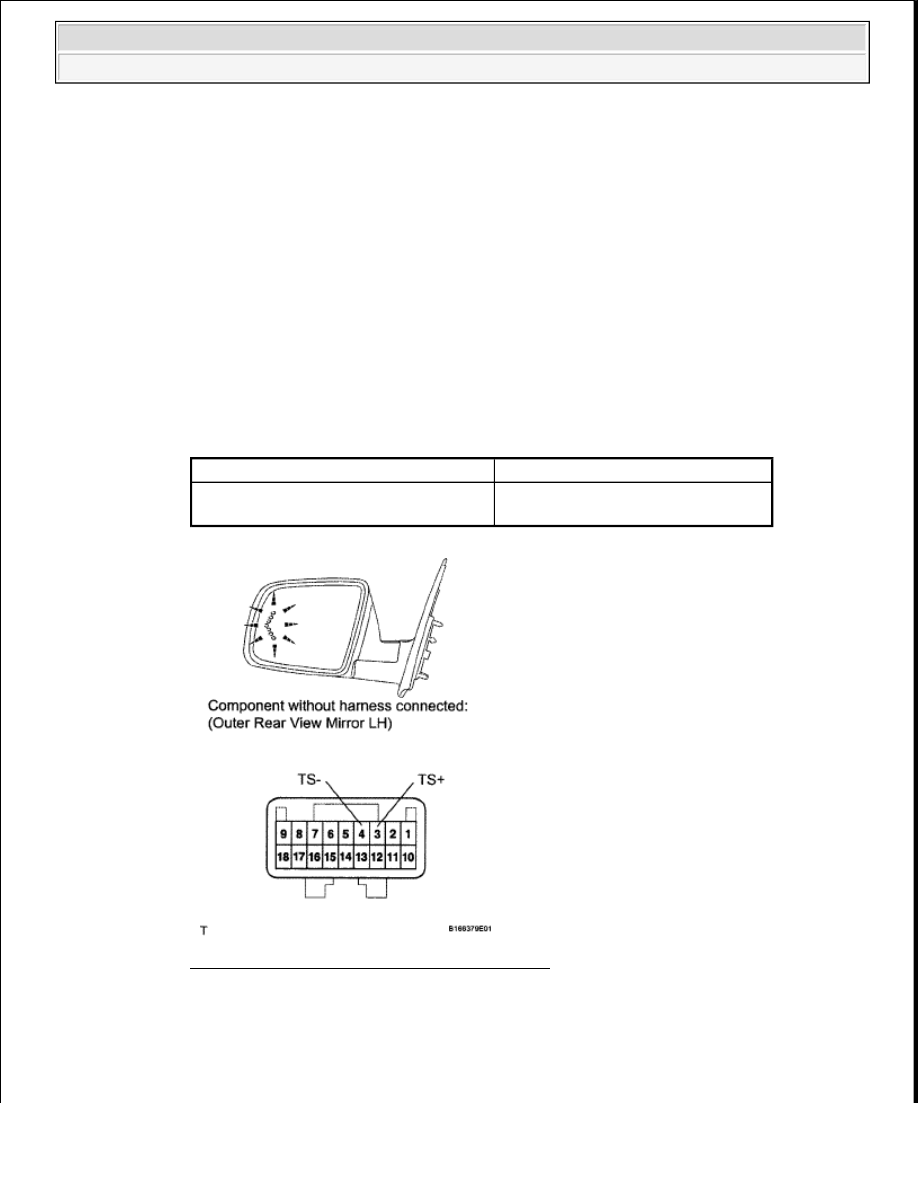

Fig. 60: Checking Door Mirror Turn Indicator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

d. w/EC Mirror:

battery is connected. To change the mirror position
manually, the battery must be disconnected first.

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 3 (TS+)

Battery negative (-) --> Terminal 4 (TS-)

Door mirror turn indicator illuminates



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































Check the EC mirror operation.

1. Apply battery voltage and check operation of the mirror face, as shown in the table and

illustration.

OK

EC MIRROR OPERATION TESTER CONNECTION SPECIFIED CONDITION
CHART

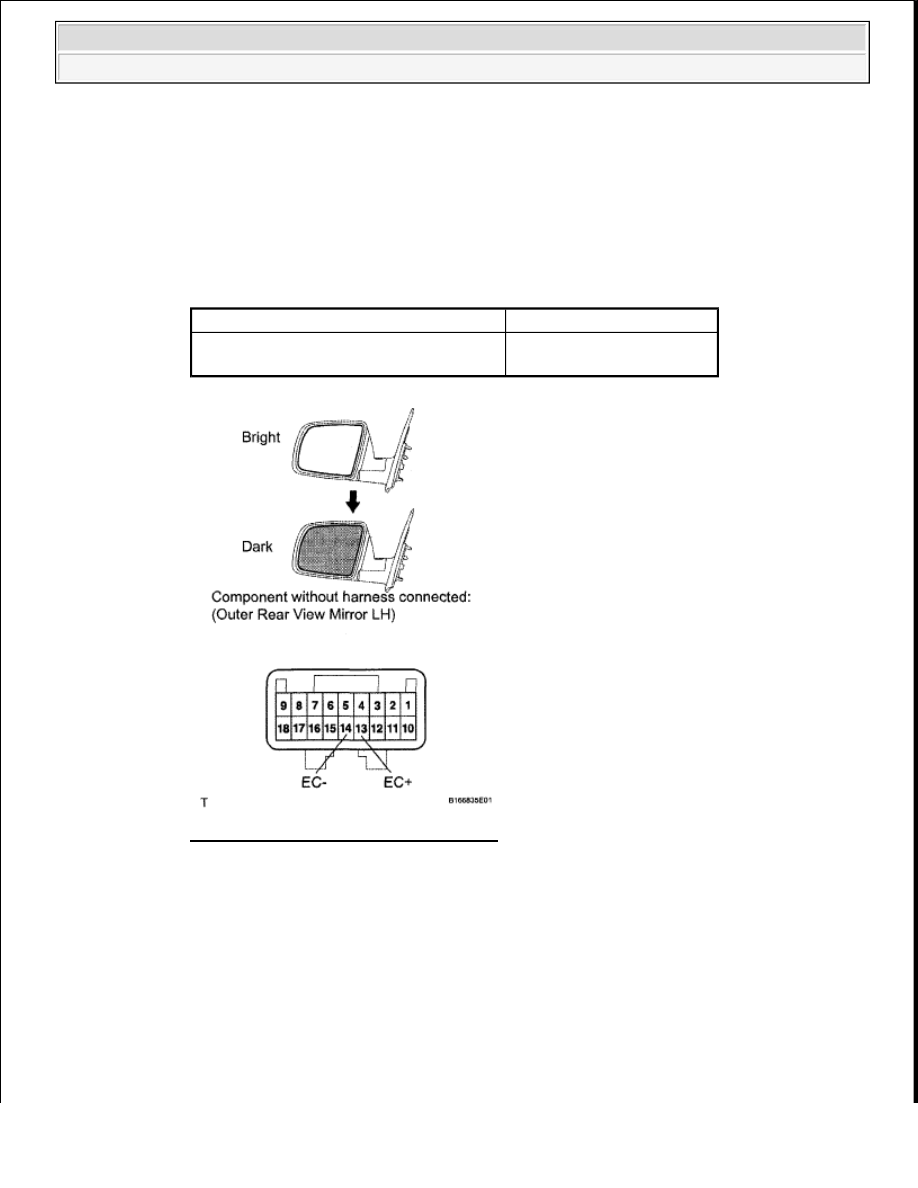

Fig. 61: Checking EC Mirror Operation
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

e. w/ Door Mirror Foot Light:

Check the door mirror foot light.

1. Apply battery voltage to the terminals of the connector, and check the illumination condition.

OK

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 13 (EC+)

Battery negative (-) --> Terminal 14 (EC)

Mirror surface becomes dark



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































DOOR MIRROR FOOT LIGHT TESTER CONNECTION SPECIFIED CONDITION
CHART

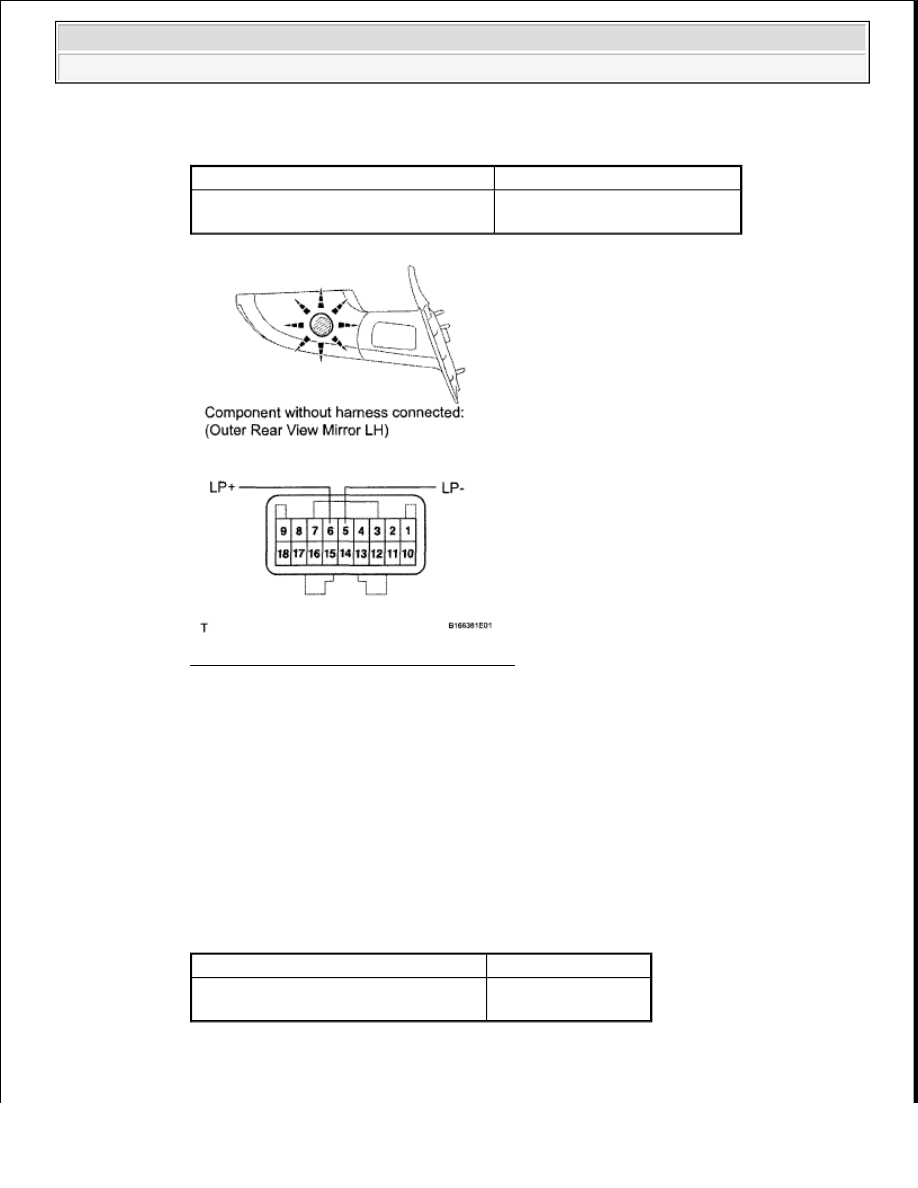

Fig. 62: Checking Door Mirror Foot Light
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

f. w/ Mirror Heater:

Check the mirror heater.

1. Apply battery voltage and check the operation of the mirror heater.

OK

MIRROR HEATER MEASUREMENT CONDITION SPECIFIED CONDITION
CHART

Tester Connection

Specified Condition

Battery positive (+) --> Terminal 6 (LP+)
Battery negative (-) --> Terminal 5 (LP-)

Door mirror foot light illuminates

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 1 (H+)

Battery negative (-) --> Terminal 2 (H-)

Mirror becomes warm
