Toyota Tundra. Manual - part 452

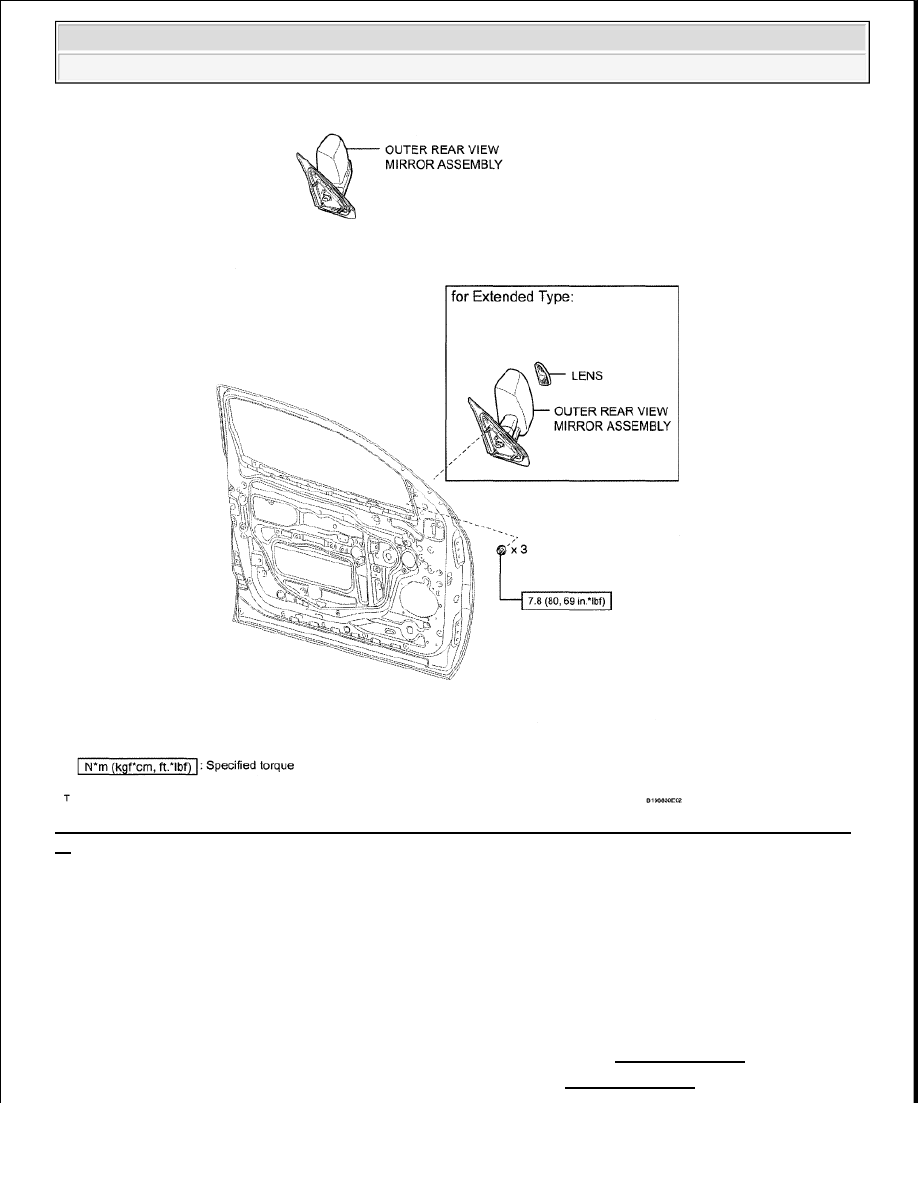

Fig. 56: Identifying Outer Rear View Mirror Replacement Components And Torque Specification (2 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG (See DISASSEMBLY )

2. REMOVE FRONT UPPER ARMREST BASE PANEL (See DISASSEMBLY )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































3. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power

Window) (See DISASSEMBLY )

4. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH (See DISASSEMBLY )

5. REMOVE COURTESY LIGHT ASSEMBLY (w/ Power Window) (See DISASSEMBLY )

6. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY (See DISASSEMBLY )

7. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY

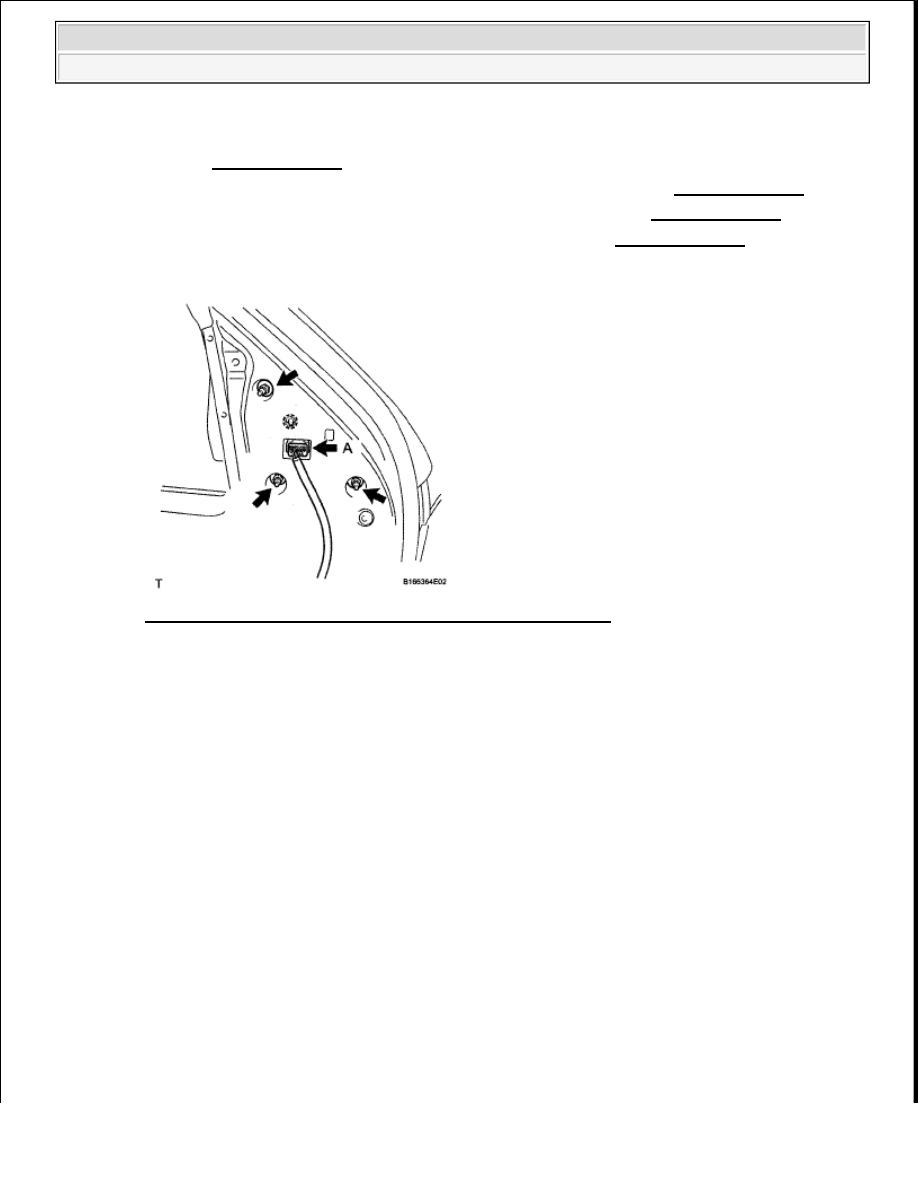

Fig. 57: Identifying Outer Rear View Mirror Nuts And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. w/ Power Mirror Control System: Disconnect the connector labeled A.

b. Remove the 3 nuts and claw.

c. Remove the outer rear view mirror.

INSPECTION

1. INSPECT OUTER REAR VIEW MIRROR ASSEMBLY LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































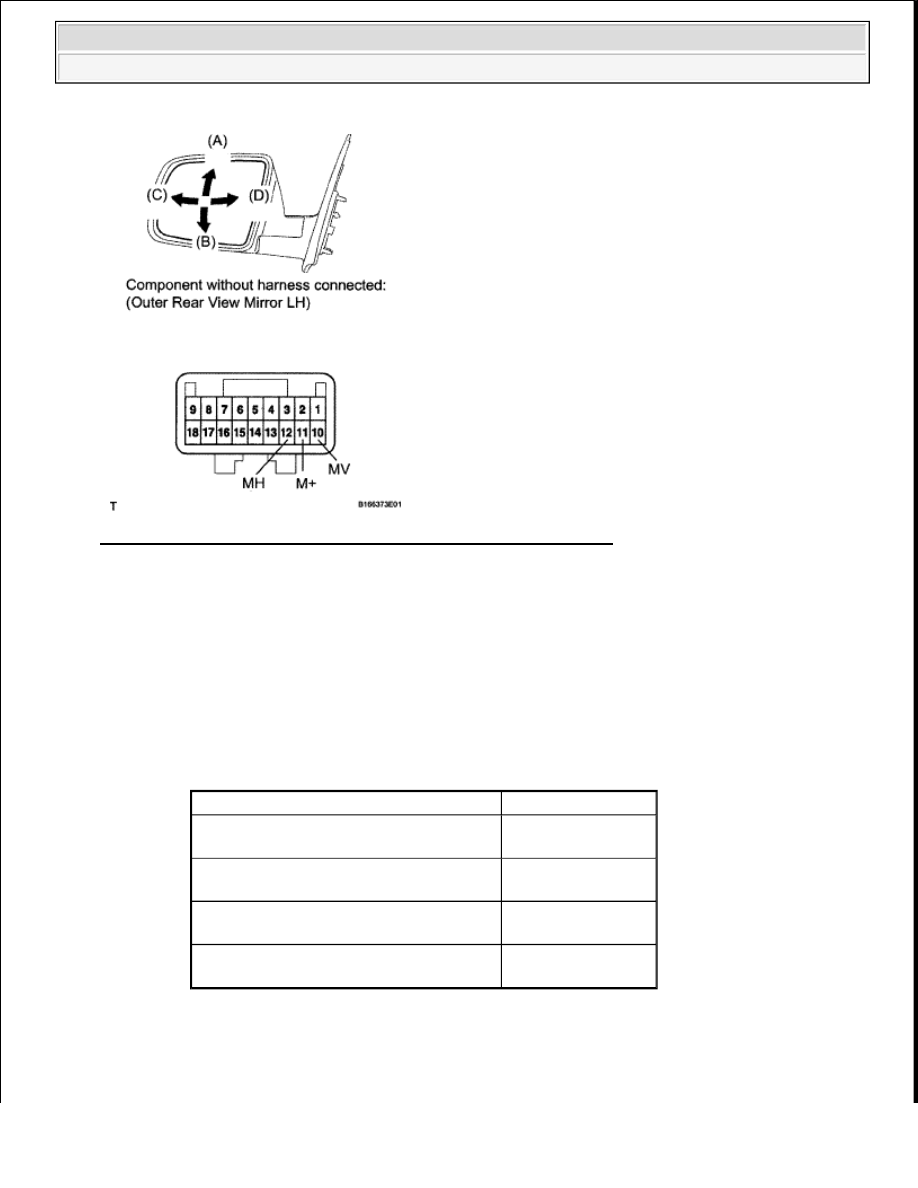

Fig. 58: Identifying Outer Rear View Mirror Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. w/ Power Mirror Control System:

Check the outer mirror motor operation.

1. Apply battery voltage and check operation of the mirror face.

OK

OUTER REAR VIEW MIRROR ASSEMBLY LH MEASUREMENT CONDITION
SPECIFIED CONDITION CHART

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 10 (MV)

Battery negative (-) --> Terminal 11 (M+)

Turns upward (A)

Battery positive (+) --> Terminal 10 (MV)

Battery negative (-) --> Terminal 11 (M+)

Turns downward (B)

Battery positive (+) --> Terminal 12 (MH)

Battery negative (-) --> Terminal 11 (M+)

Turns right (D)

Battery positive (+) --> Terminal 11 (M+)

Battery negative (-) --> Terminal 12 (MH)

Turns left (C)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































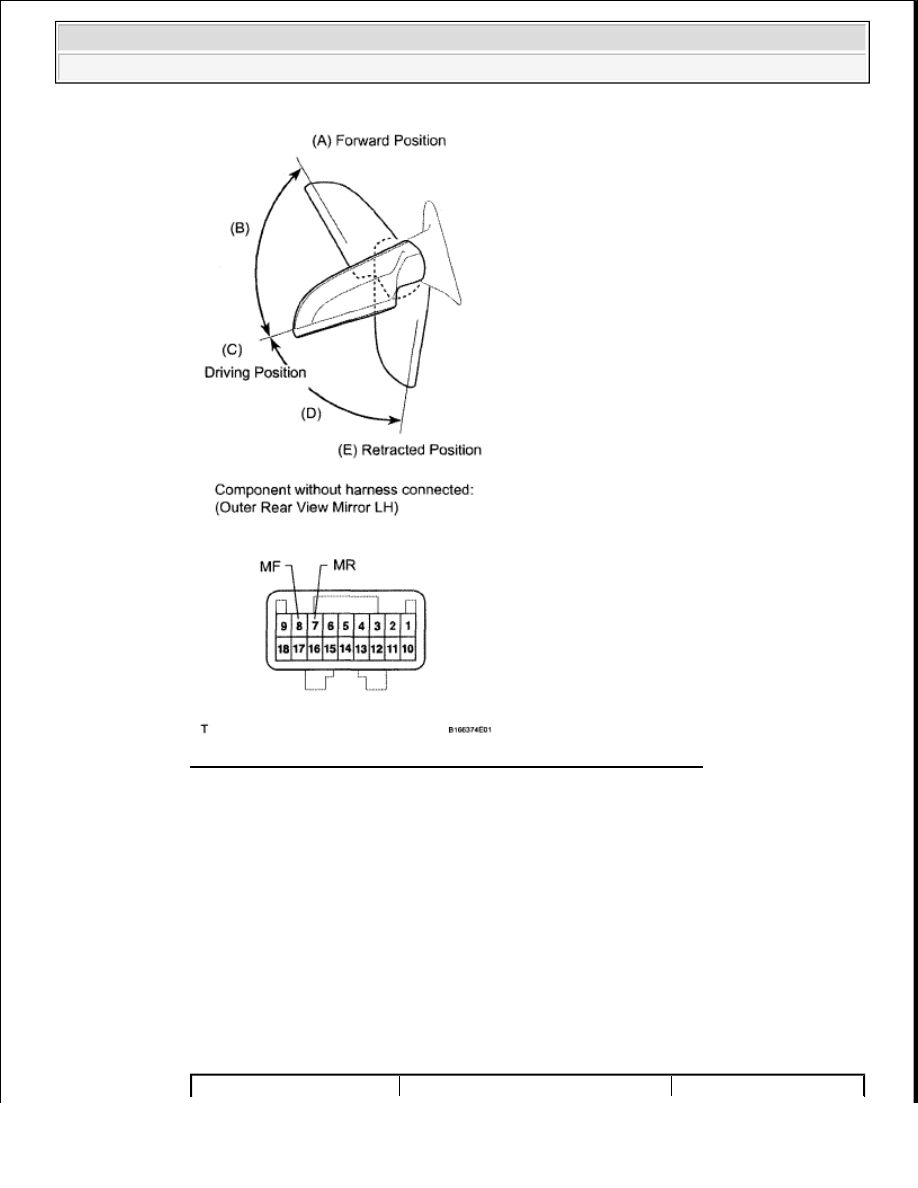

Fig. 59: Identifying Outer Rear View Mirror Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the mirror assembly.

b. w/ Retract Mirror:

Check the retractable mirror's movement.

1. For each position: Disconnect the battery, set the mirror position by hand, connect the

battery, and check the retractable mirror's movement.

OK

RETRACTABLE MIRROR'S MOVEMENT MEASUREMENT CONDITION
SPECIFIED CONDITION CHART



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra
