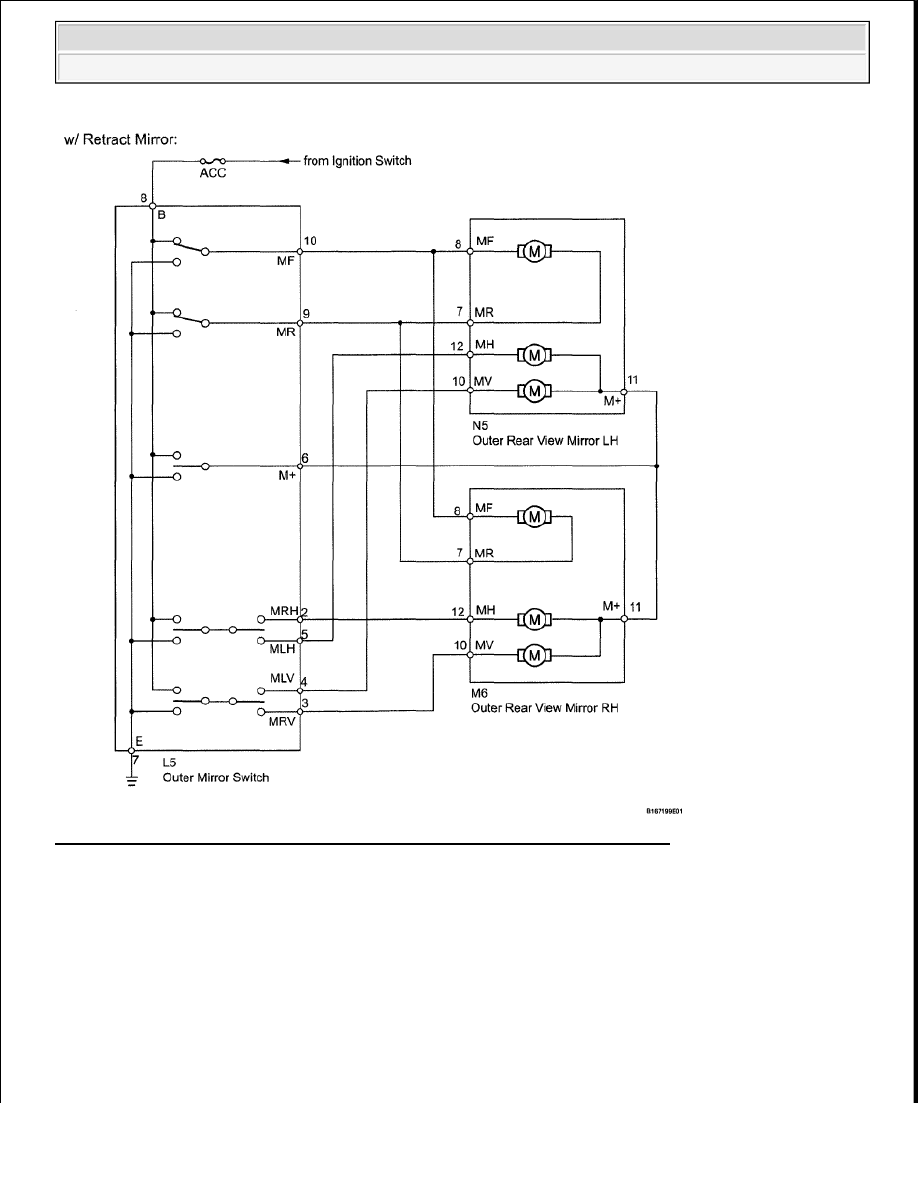

Fig. 34: Power Mirror Control System (W/O Memory) Wiring Diagram (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

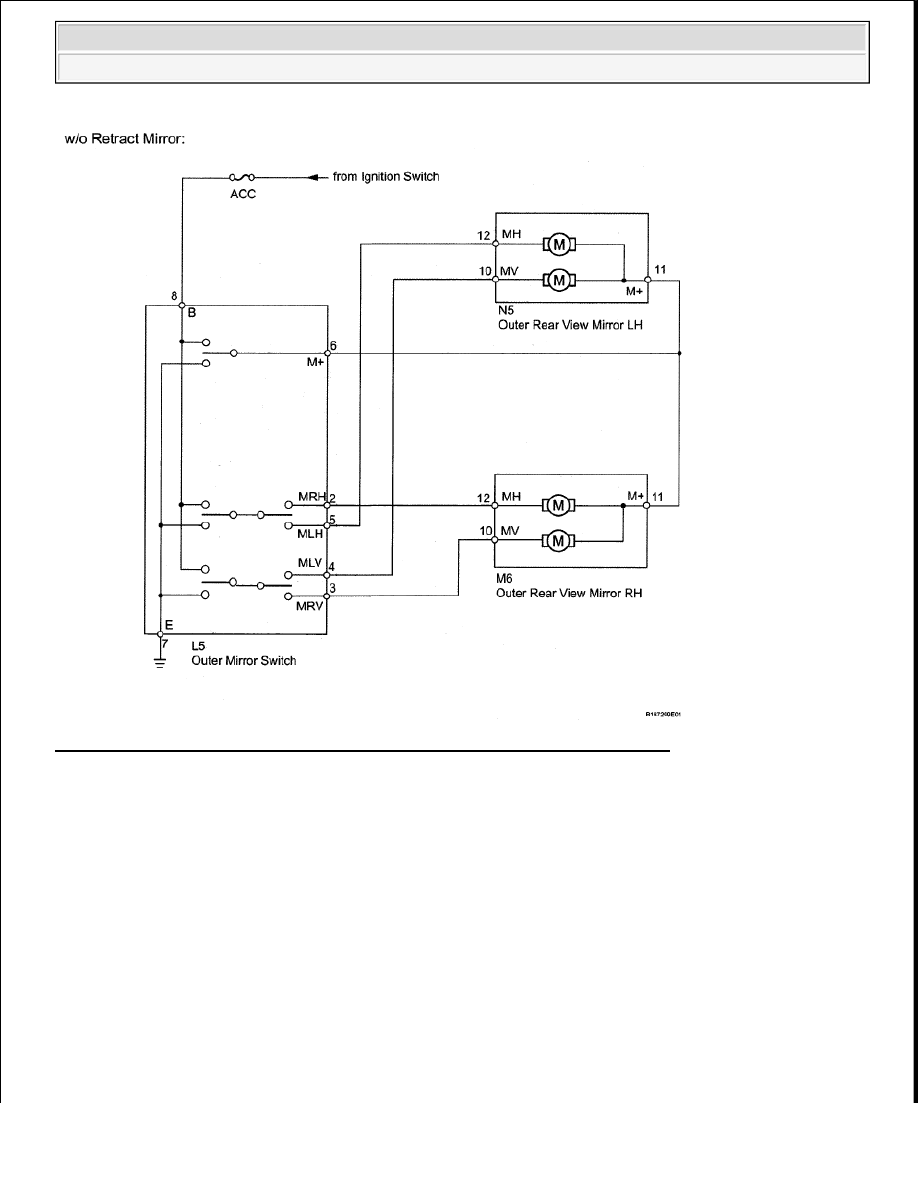

Fig. 35: Power Mirror Control System (W/O Memory) Wiring Diagram (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

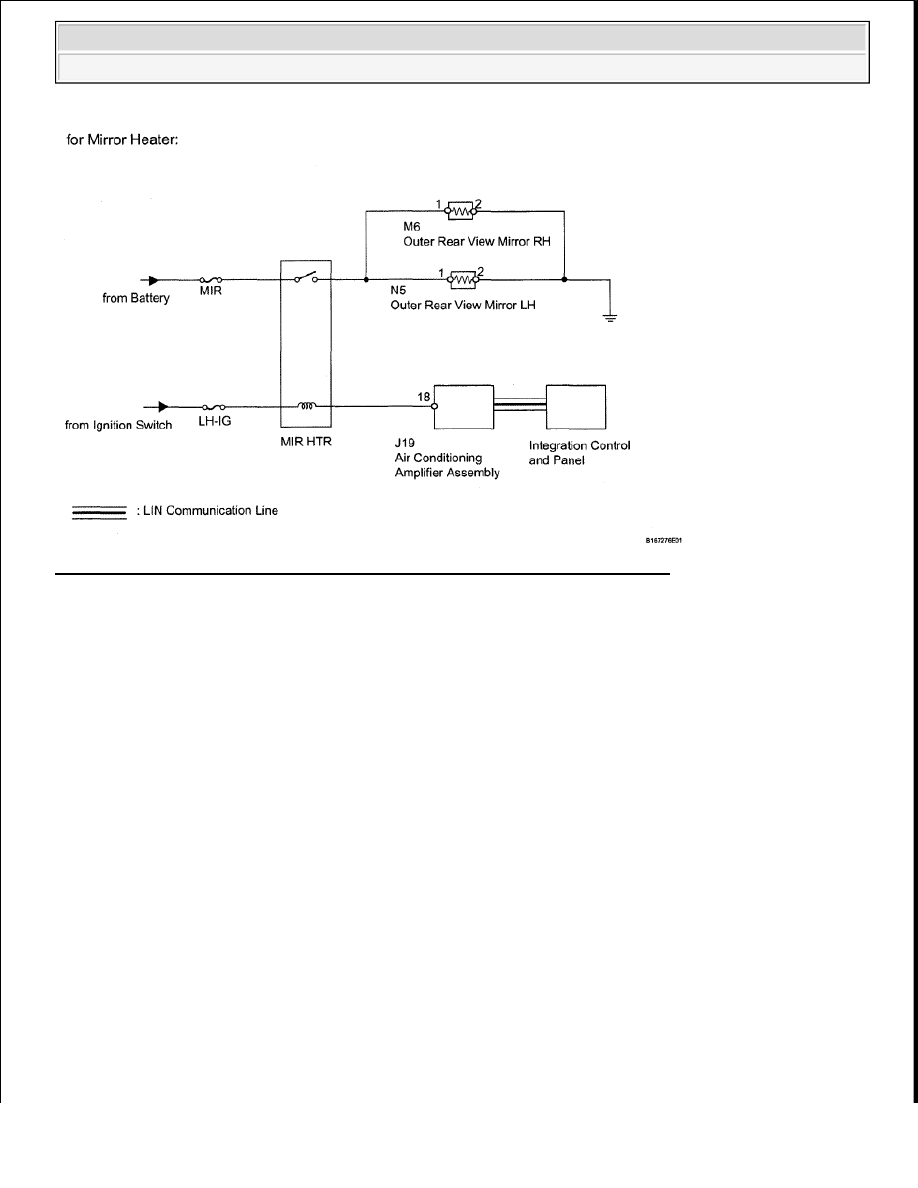

Fig. 36: Power Mirror Control System (W/O Memory) Wiring Diagram (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OPERATION CHECK

1. CHECK POWER RETRACTABLE MIRROR (w/ RETRACT MIRROR)

a. Turn the ignition switch ACC.

b. At each position of the outer mirror body, check the retractable mirror's operation when operating

the retract switch of the outer mirror.

1. Move the mirrors to the driving position.

2. Press the retract switch.

3. Check that the right and left mirrors move from the driving position to the retracted position.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

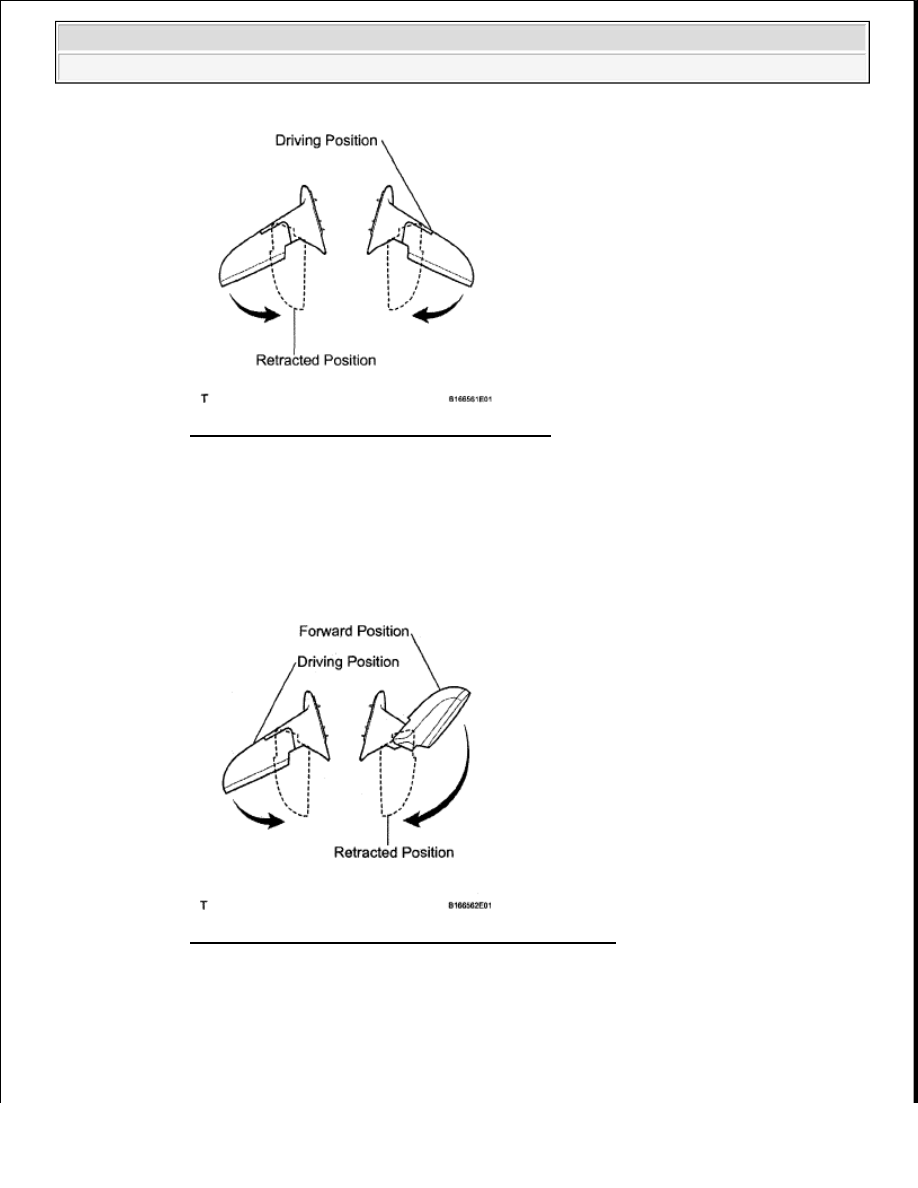

Fig. 37: Moving Mirrors To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Move the mirrors to the driving position.

5. Move one of the mirrors to the forward position by hand.

6. Press the retract switch.

7. Check that the forward position mirror moves to the retracted position, and check that the

driving position mirror moves to the retracted position.

Fig. 38: Moving Forward Mirror To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. Move the mirrors to the driving position.

9. Move one of the mirrors to the retracted position by hand.

10. Press the retract switch.

11. Check that the driving position mirror moves to the retracted position.
