Fig. 66: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors.

23. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System)

a. Attach the 4 clips to install the panel.

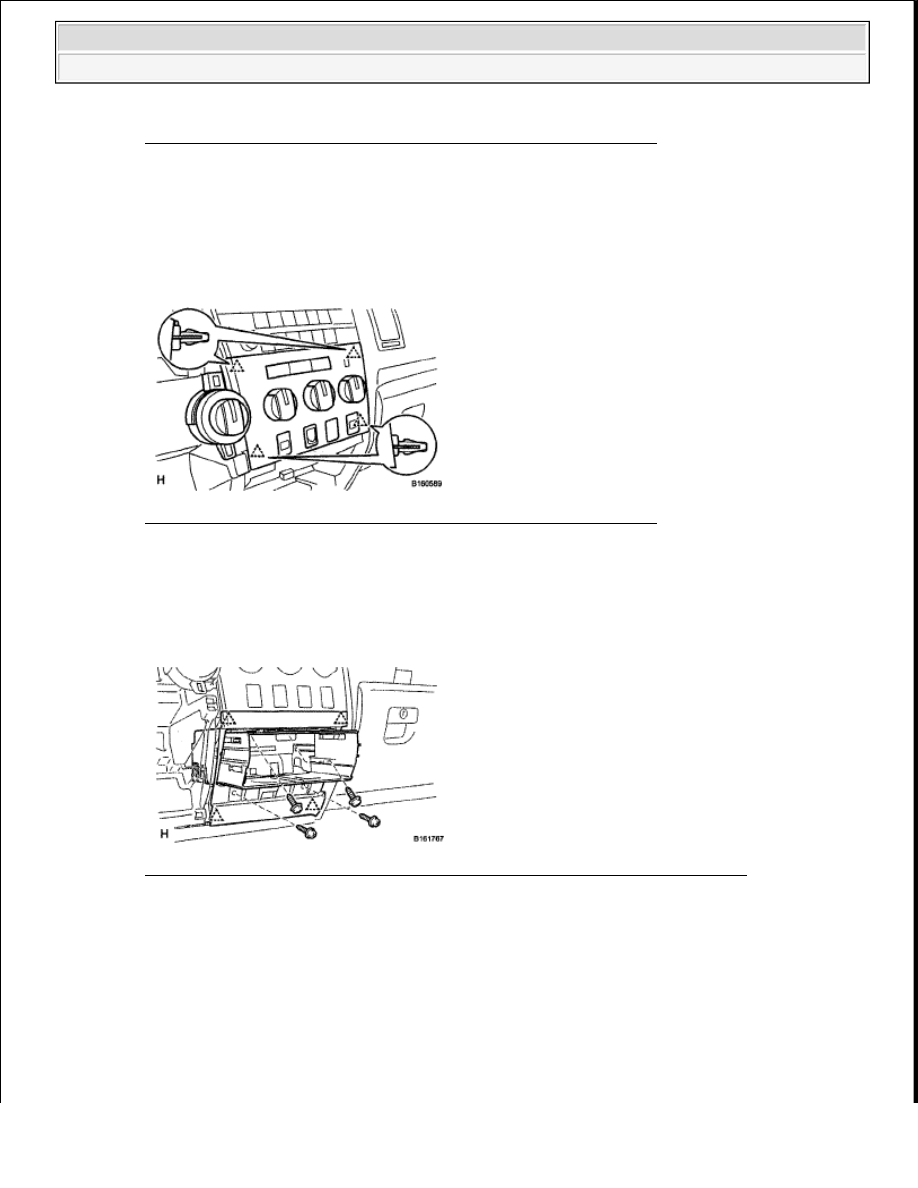

Fig. 67: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors.

24. INSTALL INSTRUMENT PANEL CUP HOLDER ASSEMBLY

a. Attach the 4 clips to install the cup holder.

Fig. 68: Identifying Instrument Panel Cup Holder Assembly Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 4 screws.

c. Attach the 2 claws to install the door box.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































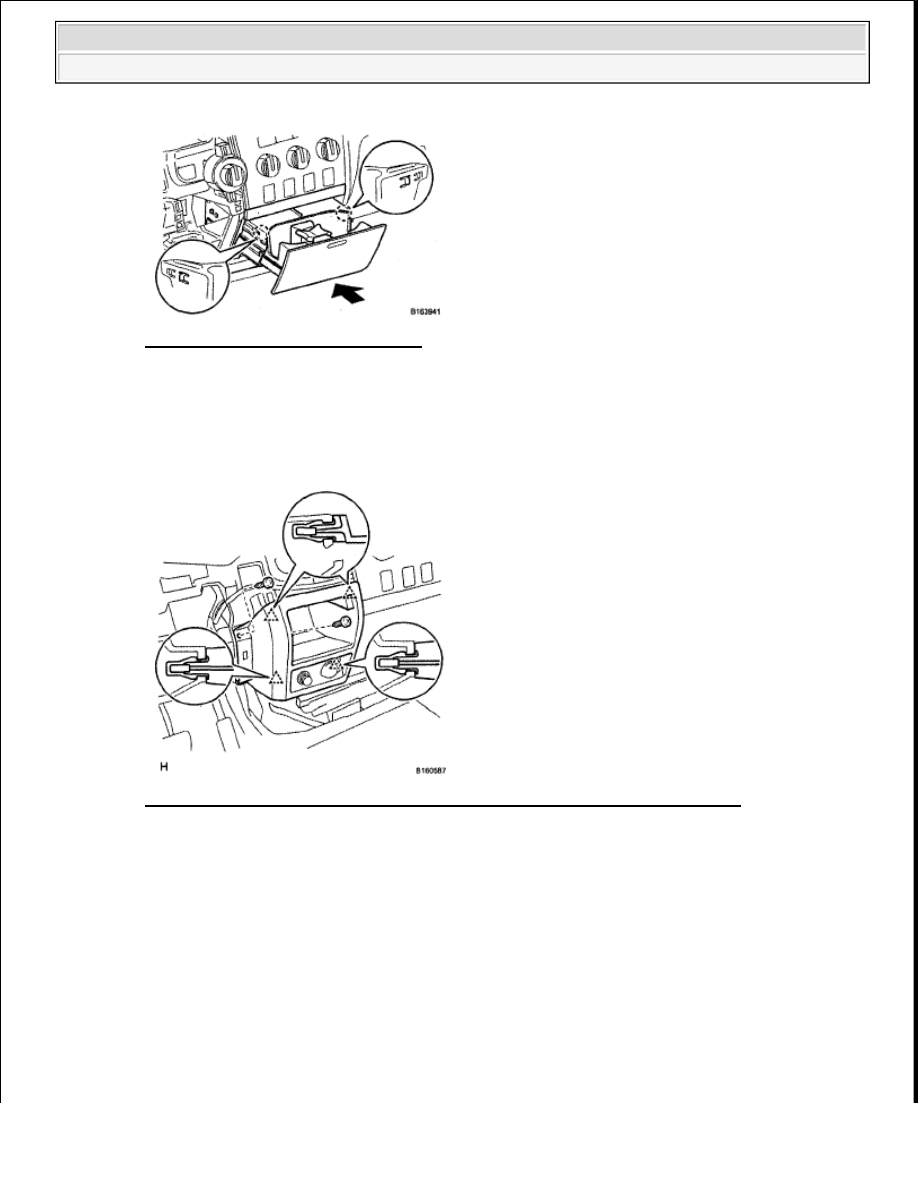

Fig. 69: Identifying Door Box Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL

a. Connect the connectors.

b. Attach the 4 clips to install the finish panel.

Fig. 70: Identifying Lower Instrument Cluster Finish Panel Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 2 screws.

26. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

27. INSTALL CENTER LOWER INSTRUMENT COVER

a. Install the cover with the 2 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































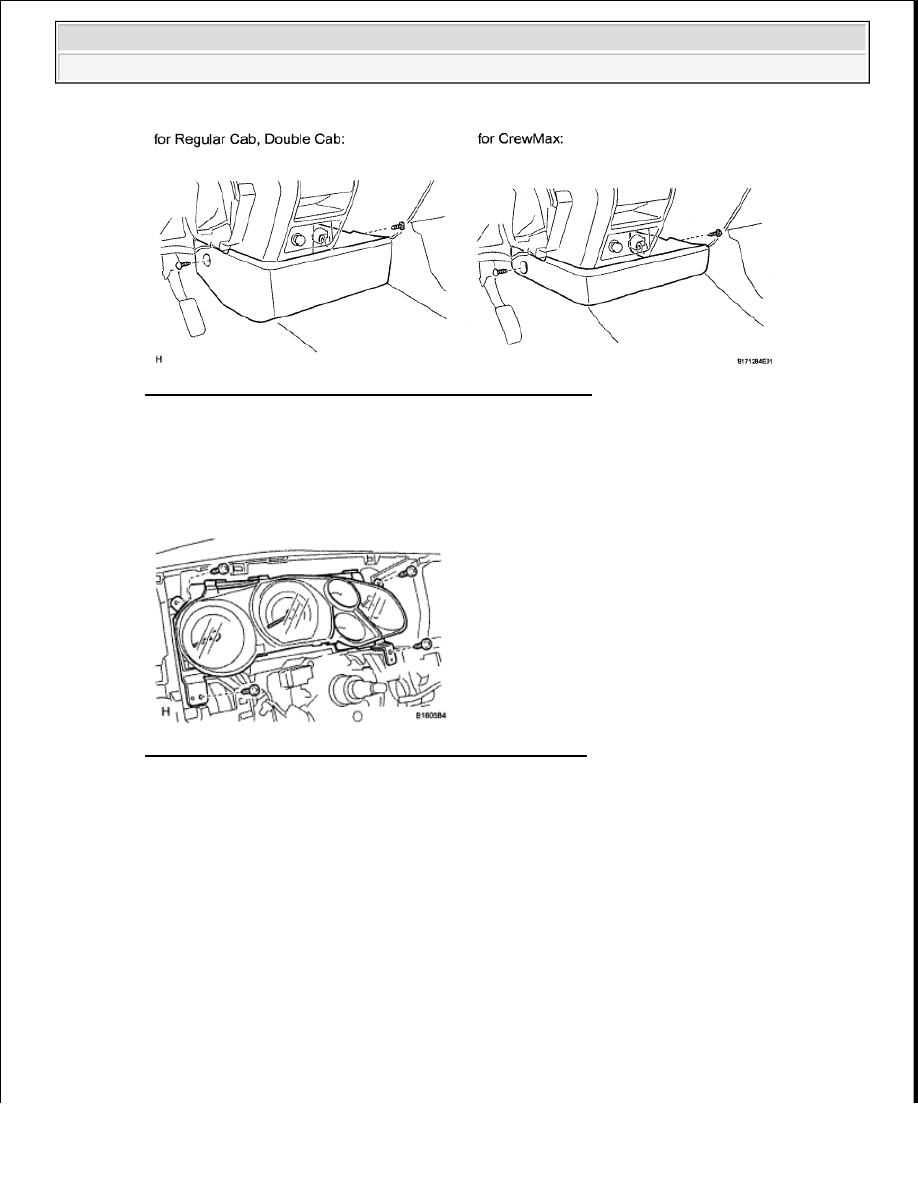

Fig. 71: Identifying Center Lower Instrument Cover Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL COMBINATION METER ASSEMBLY

a. Connect the connector and clamp.

b. Install the combination meter with the 4 screws.

Fig. 72: Identifying Combination Meter Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

a. Attach the 12 clips to install the finish panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































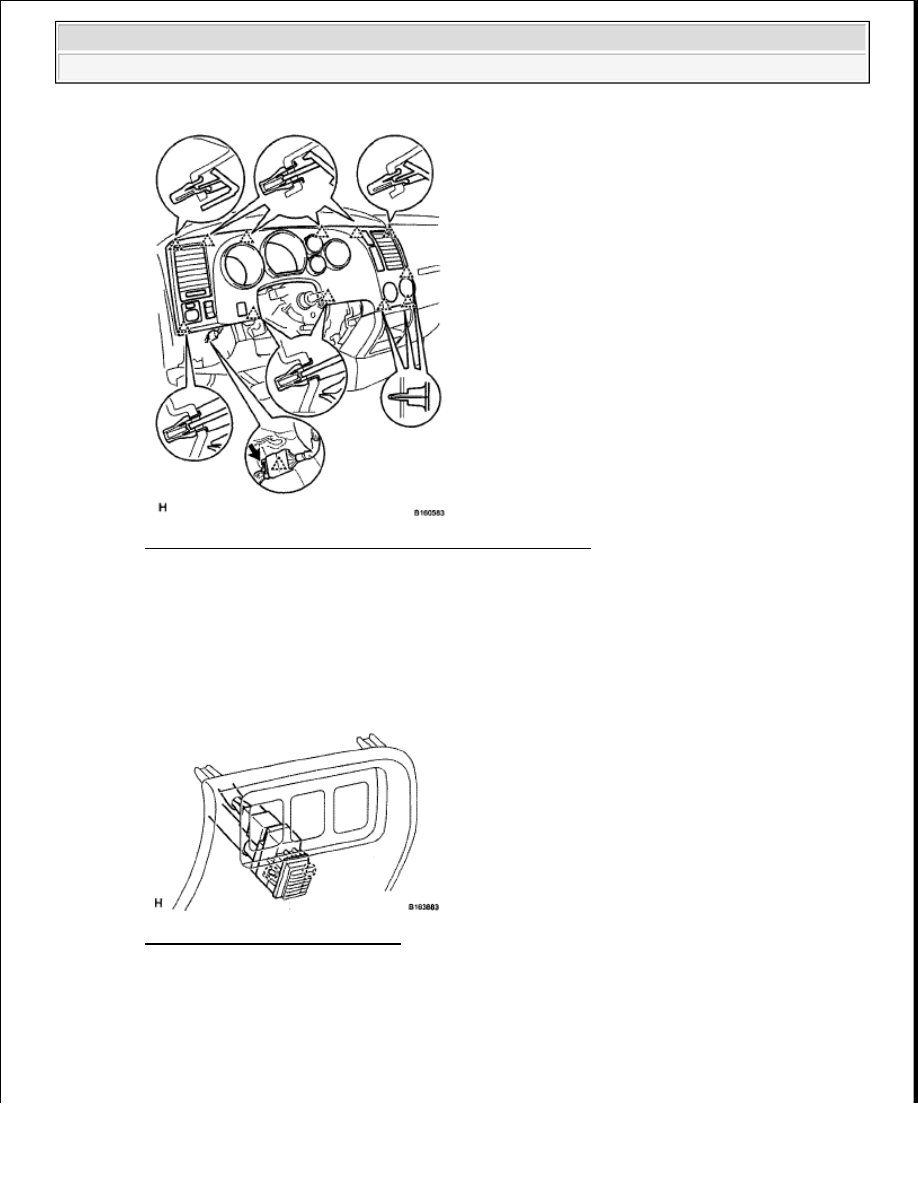

Fig. 73: Identifying Instrument Cluster Finish Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector and clamp.

30. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. for Automatic Air Conditioning System:

Attach the 2 claws to install the sensor.

Fig. 74: Identifying Sensor Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors.

c. Attach the 4 clips and claw to install the finish panel.



2009 Toyota Tundra
