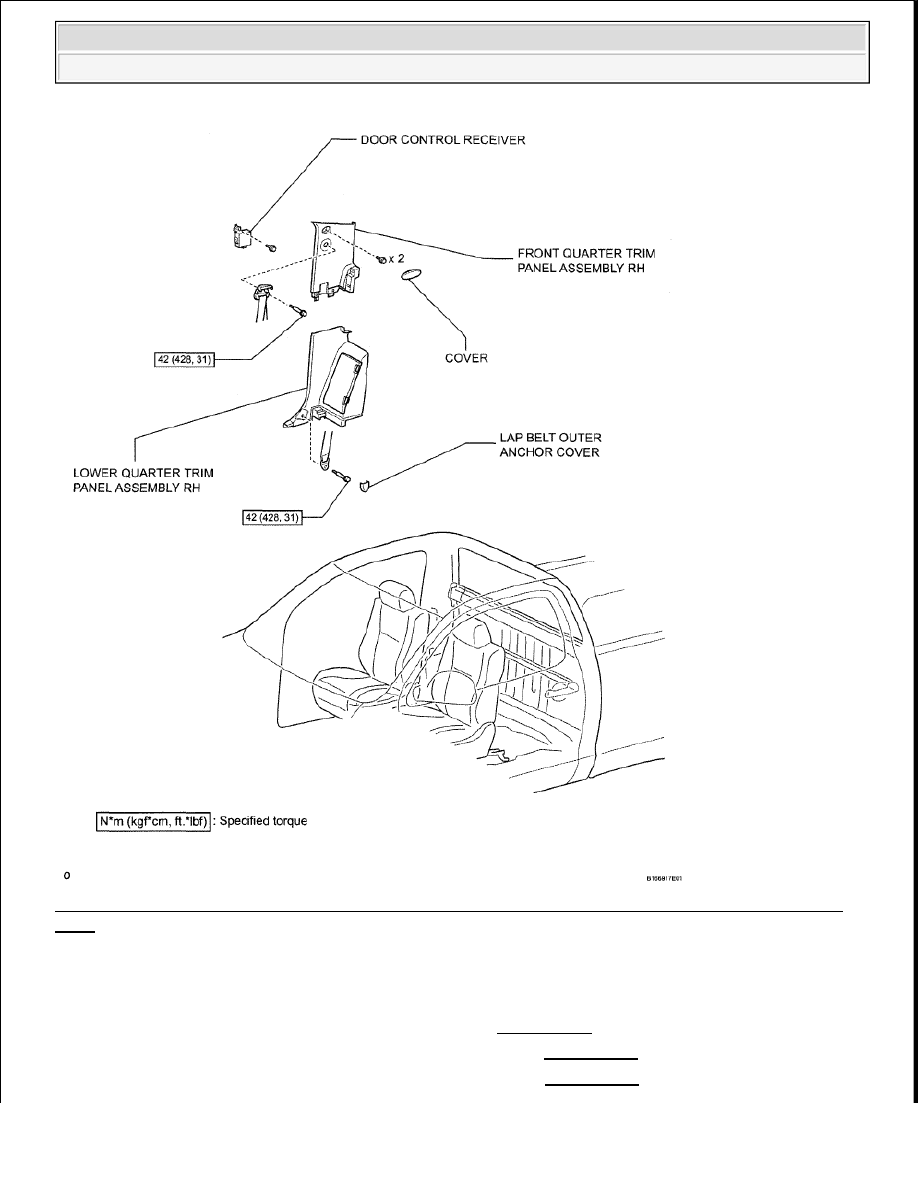

Fig. 131: Identifying Door Control Receiver (Regular Cab) Components With Torque Specifications (2
Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE UPPER BACK PANEL GARNISH (See REMOVAL )

2. REMOVE LUGGAGE COMPARTMENT BOX LH (See REMOVAL )

3. REMOVE LUGGAGE COMPARTMENT BOX RH (See REMOVAL )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































4. REMOVE FRONT DOOR SCUFF PLATE RH

a. Remove the front door scuff plate (see REMOVAL ).

HINT:

The procedures listed below are for the LH side.

5. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

6. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH (See REMOVAL )

7. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY RH (See REMOVAL )

8. REMOVE DOOR CONTROL RECEIVER

a. Disconnect the door control receiver connector.

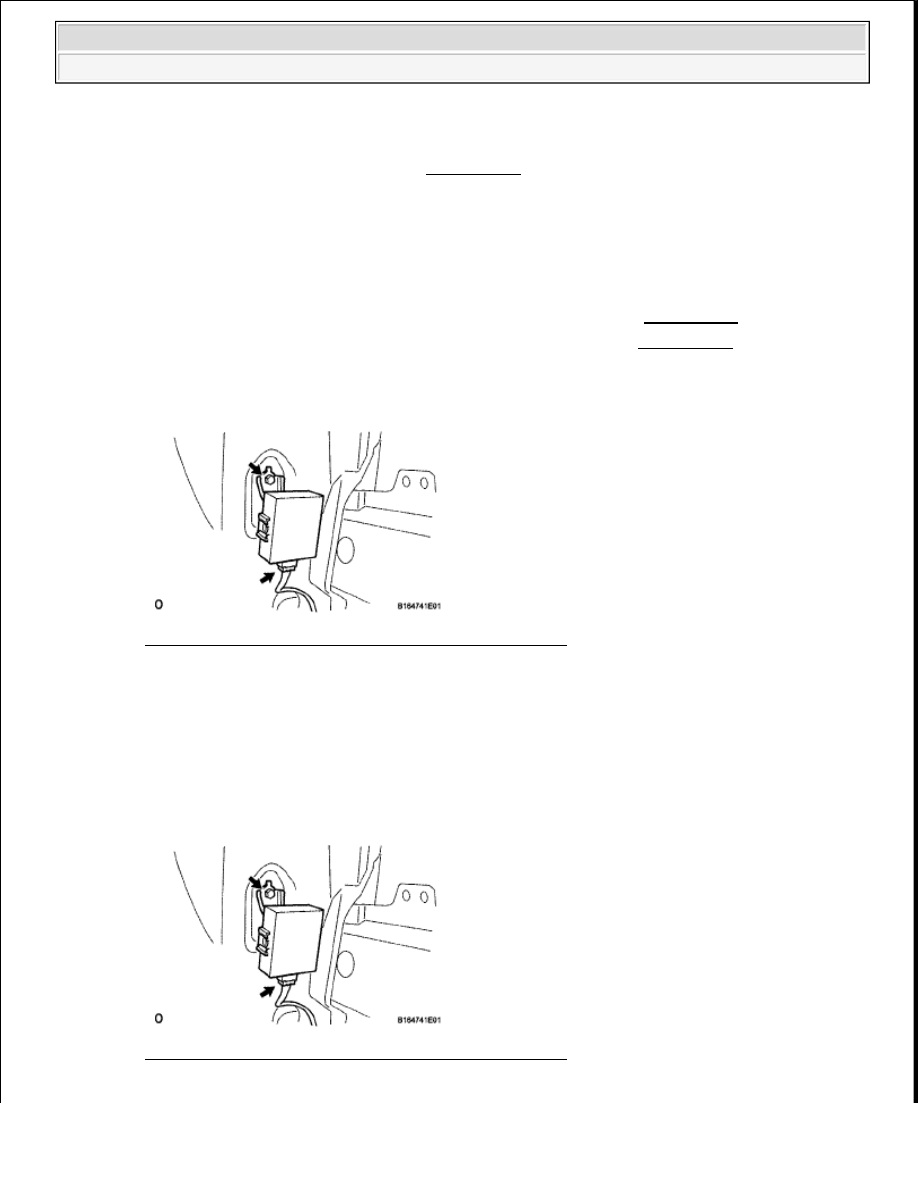

Fig. 132: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and receiver.

INSTALLATION

1. INSTALL DOOR CONTROL RECEIVER

a. Install the receiver with the bolt.

Fig. 133: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































b. Connect the door control receiver connector.

2. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH (See INSTALLATION )

3. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH (See INSTALLATION )

4. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

5. INSTALL FRONT DOOR SCUFF PLATE RH

a. Install the front door scuff plate (see INSTALLATION ).

HINT:

The procedures listed below are for the LH side.

6. INSTALL LUGGAGE COMPARTMENT BOX RH (See INSTALLATION )

7. INSTALL LUGGAGE COMPARTMENT BOX LH (See INSTALLATION )

8. INSTALL UPPER BACK PANEL GARNISH (See INSTALLATION )

WIRELESS DOOR LOCK BUZZER

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

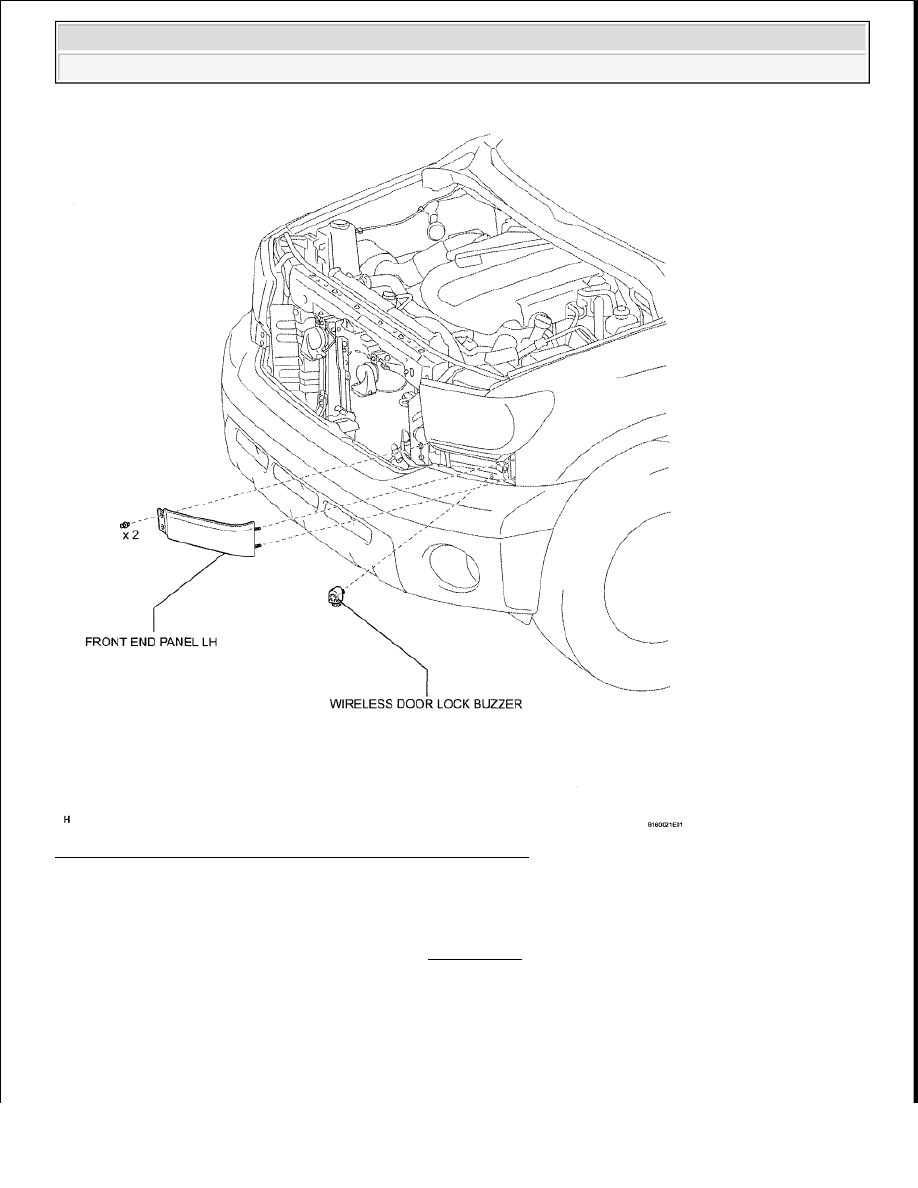

Fig. 134: Identifying Wireless Door Lock Buzzer Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT END PANEL LH (See REMOVAL )

2. REMOVE WIRELESS DOOR LOCK BUZZER

a. Disconnect the wireless door lock buzzer connector.
