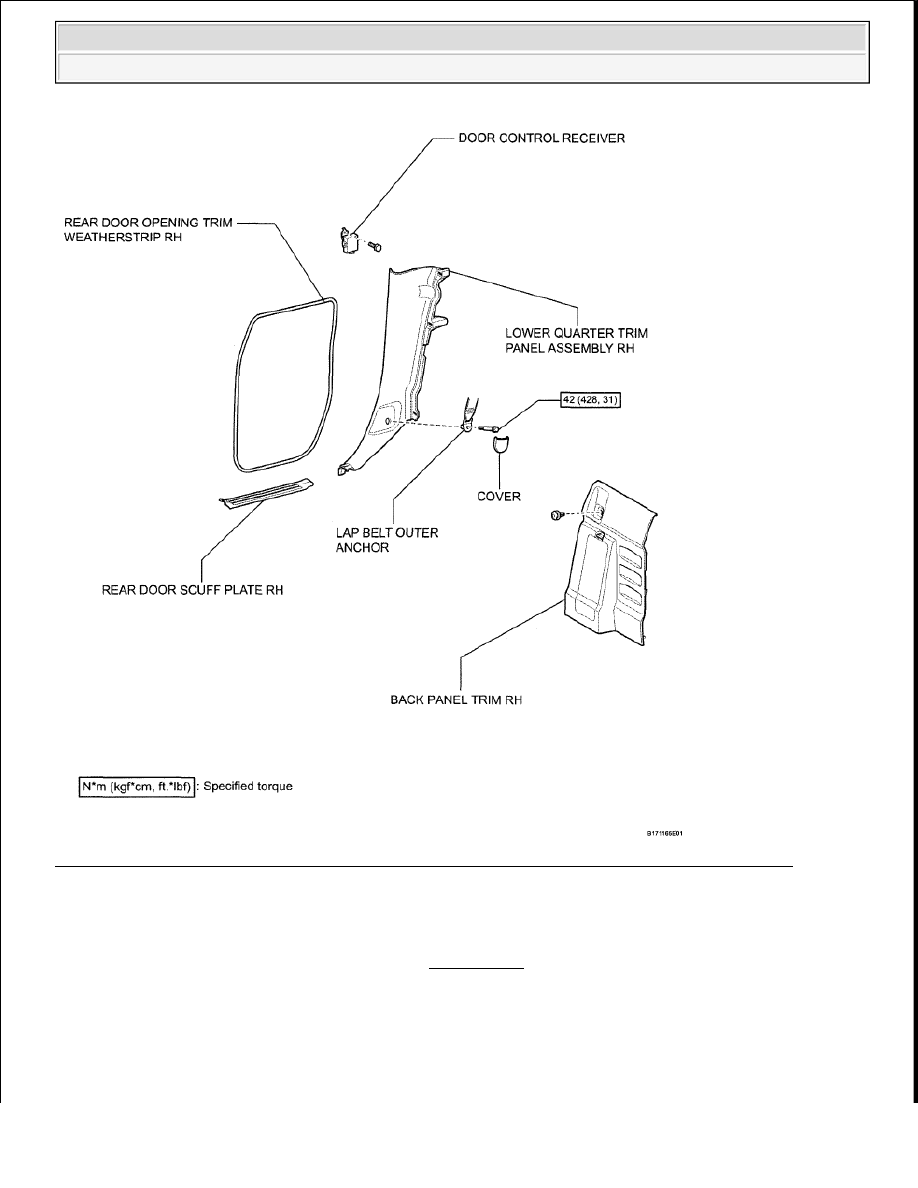

Fig. 125: Identifying Door Control Receiver (Crewmax) Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE BACK PANEL TRIM RH (See REMOVAL )

2. REMOVE REAR DOOR SCUFF PLATE RH

a. Detach the 8 claws and 2 clips, and remove the scuff plate.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































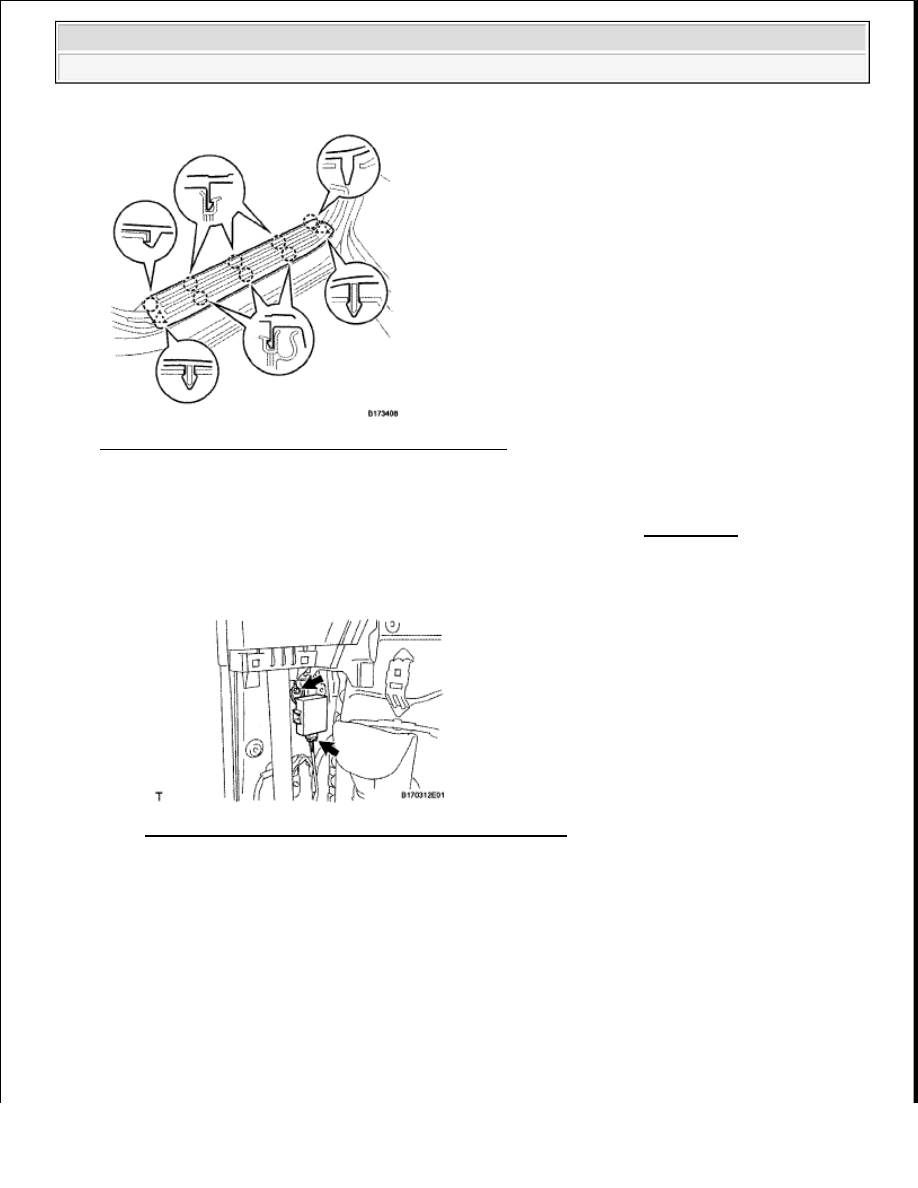

Fig. 126: Identifying Claws And Clips On Scuff Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP RH

4. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY RH (See REMOVAL )

5. REMOVE DOOR CONTROL RECEIVER

a. Disconnect the door control receiver connector.

Fig. 127: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and receiver.

INSTALLATION

1. INSTALL DOOR CONTROL RECEIVER

a. Install the receiver with the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra

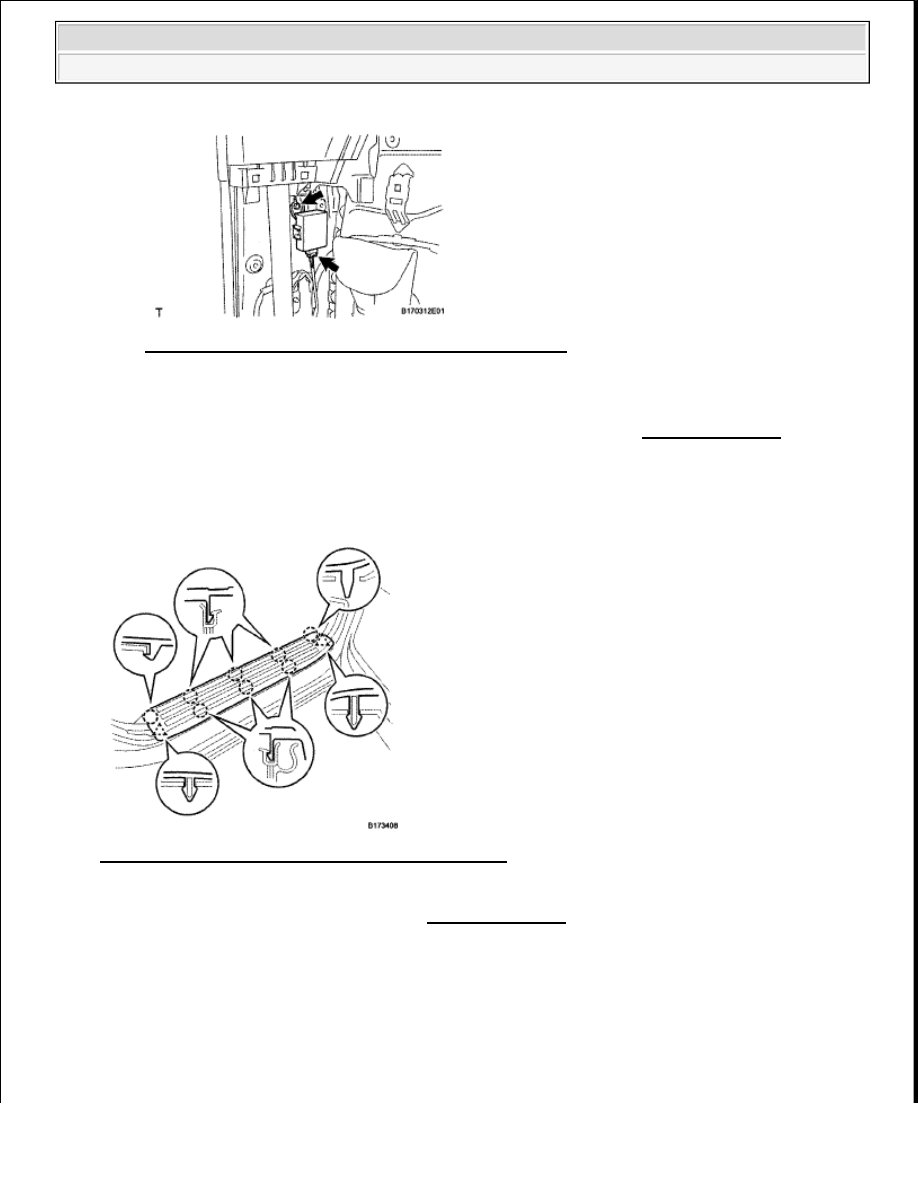

Fig. 128: Identifying Door Control Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the door control receiver connector.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH (See INSTALLATION )

3. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

4. INSTALL REAR DOOR SCUFF PLATE RH

a. Attach the 8 claws and 2 clips to install the scuff plate.

Fig. 129: Identifying Claws And Clips On Scuff Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL BACK PANEL TRIM RH (See INSTALLATION )

DOOR CONTROL RECEIVER (FOR REGULAR CAB)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































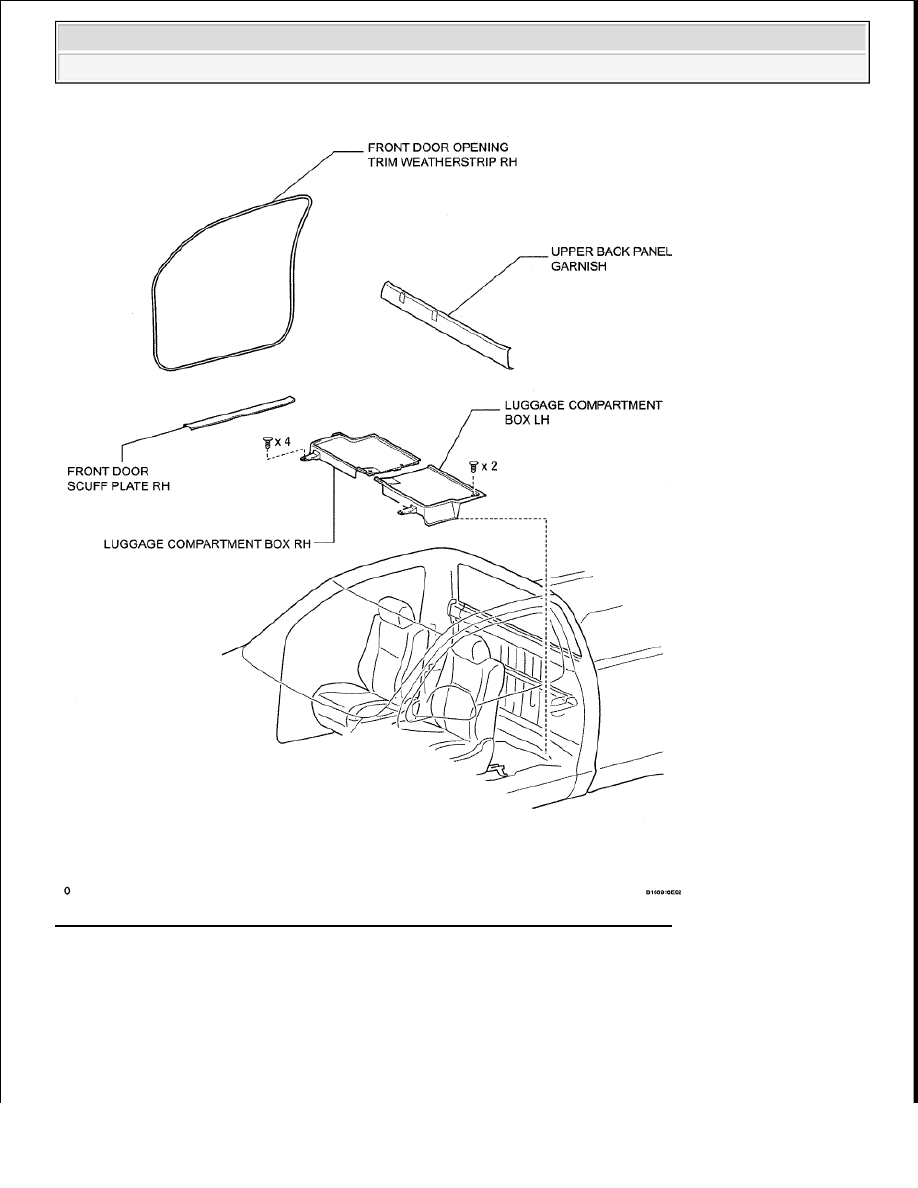

Fig. 130: Identifying Door Control Receiver (Regular Cab) Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
