2. REMOVE LOWER NO. 2 STEERING WHEEL COVER (See REMOVAL )

3. REMOVE LOWER NO. 3 STEERING WHEEL COVER (See REMOVAL )

4. REMOVE STEERING PAD (w/o Steering Pad Switch) (See REMOVAL )

5. REMOVE STEERING PAD (w/ Steering Pad Switch) (See REMOVAL )

6. REMOVE CRUISE CONTROL MAIN SWITCH

a. Disconnect the connector.

b. Remove the 2 screws.

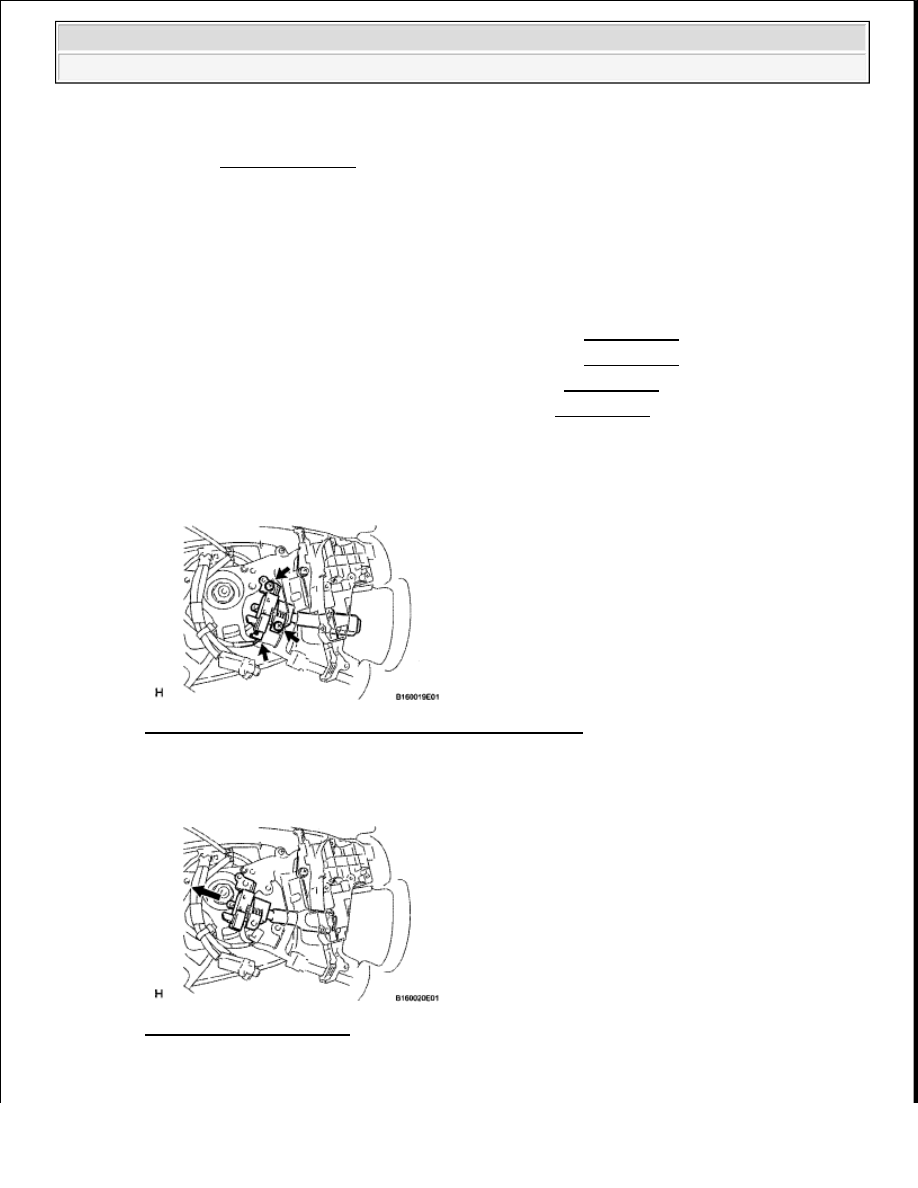

Fig. 25: Locating Cruise Control Main Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the switch, as shown in the illustration.

Fig. 26: Identifying Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

After the ignition switch is turned OFF, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch OFF, wait 90 seconds
or more before disconnecting the cable from the negative (-) battery
terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































INSPECTION

1. INSPECT CRUISE CONTROL MAIN SWITCH

a. Measure the resistance according to the value(s) in the table below.

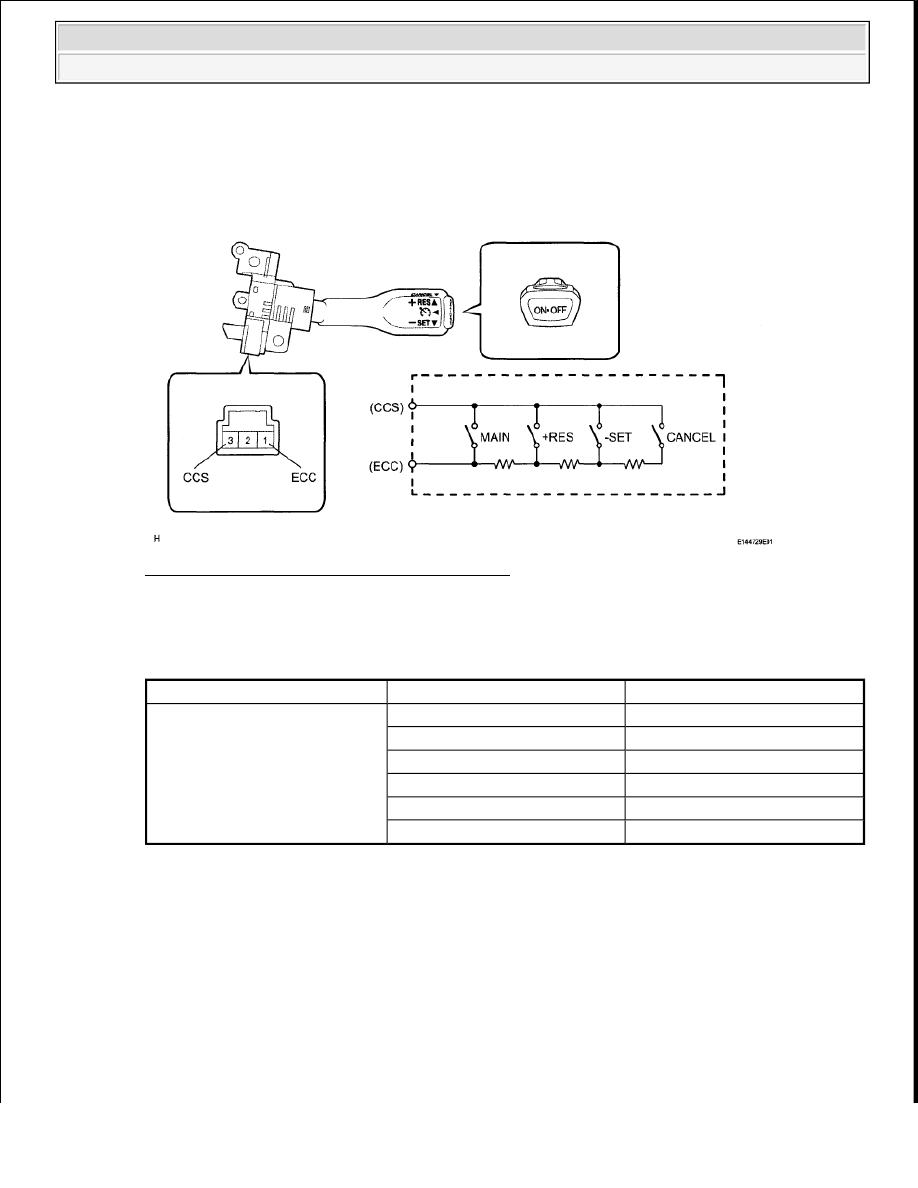

Fig. 27: Inspecting Cruise Control Main Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Standard resistance

CRUISE CONTROL MAIN SWITCH

If the result is not as specified, replace the cruise control main switch.

INSTALLATION

1. INSTALL CRUISE CONTROL MAIN SWITCH

a. Install the switch, as shown in the illustration.

Tester Connection

Switch Condition

Specified Condition

1 (ECC) - 3 (CCS)

Neutral

10 kohms or higher

+RES

235 to 245 ohms

-SET

620 to 640 ohms

CANCEL

1510 to 1570 ohms

Main Switch OFF

10 kohms or higher

Main Switch ON

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































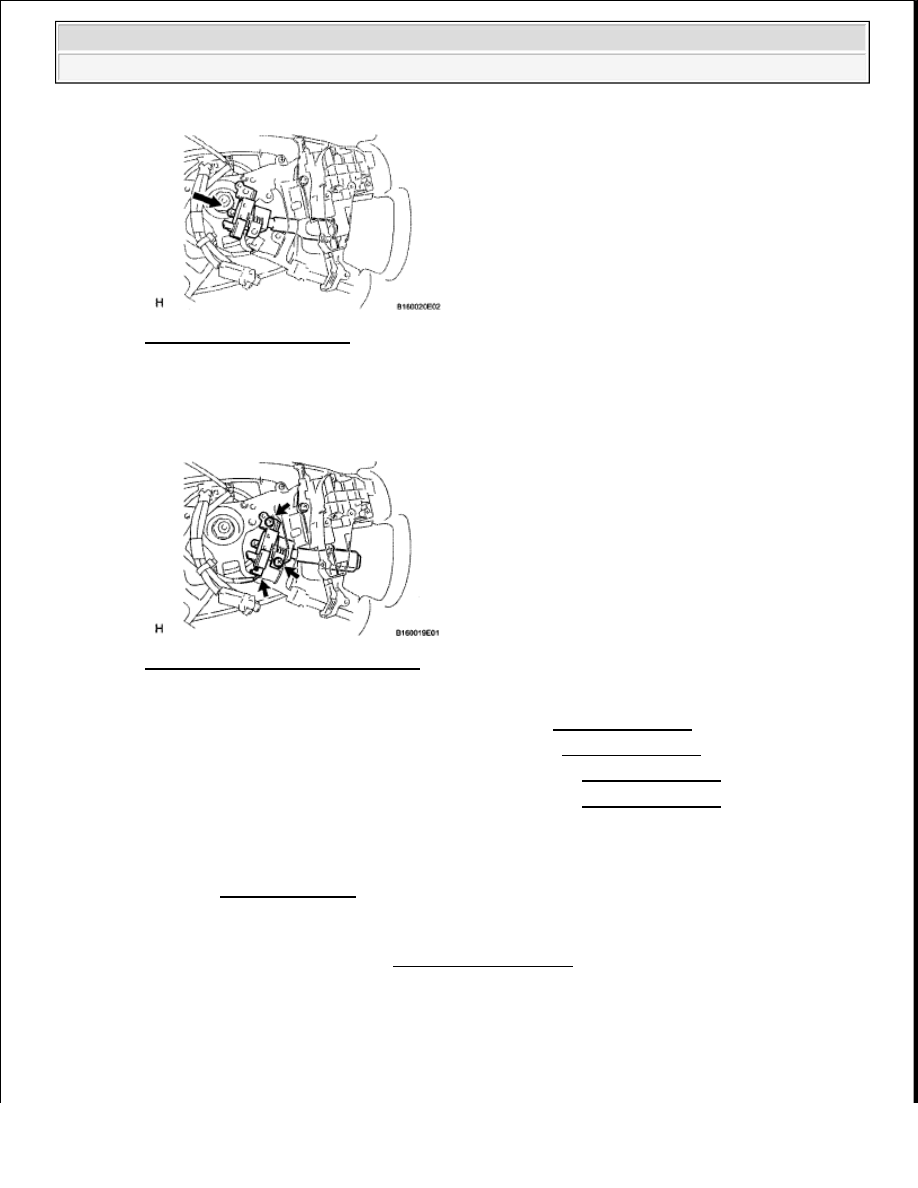

Fig. 28: Identifying Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 screws.

c. Connect the connector.

Fig. 29: Locating Connector Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

3. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

4. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

5. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

6. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

7. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































2009 ACCESSORIES AND EQUIPMENT

Door Lock - Tundra

POWER DOOR LOCK CONTROL SYSTEM

PARTS LOCATION

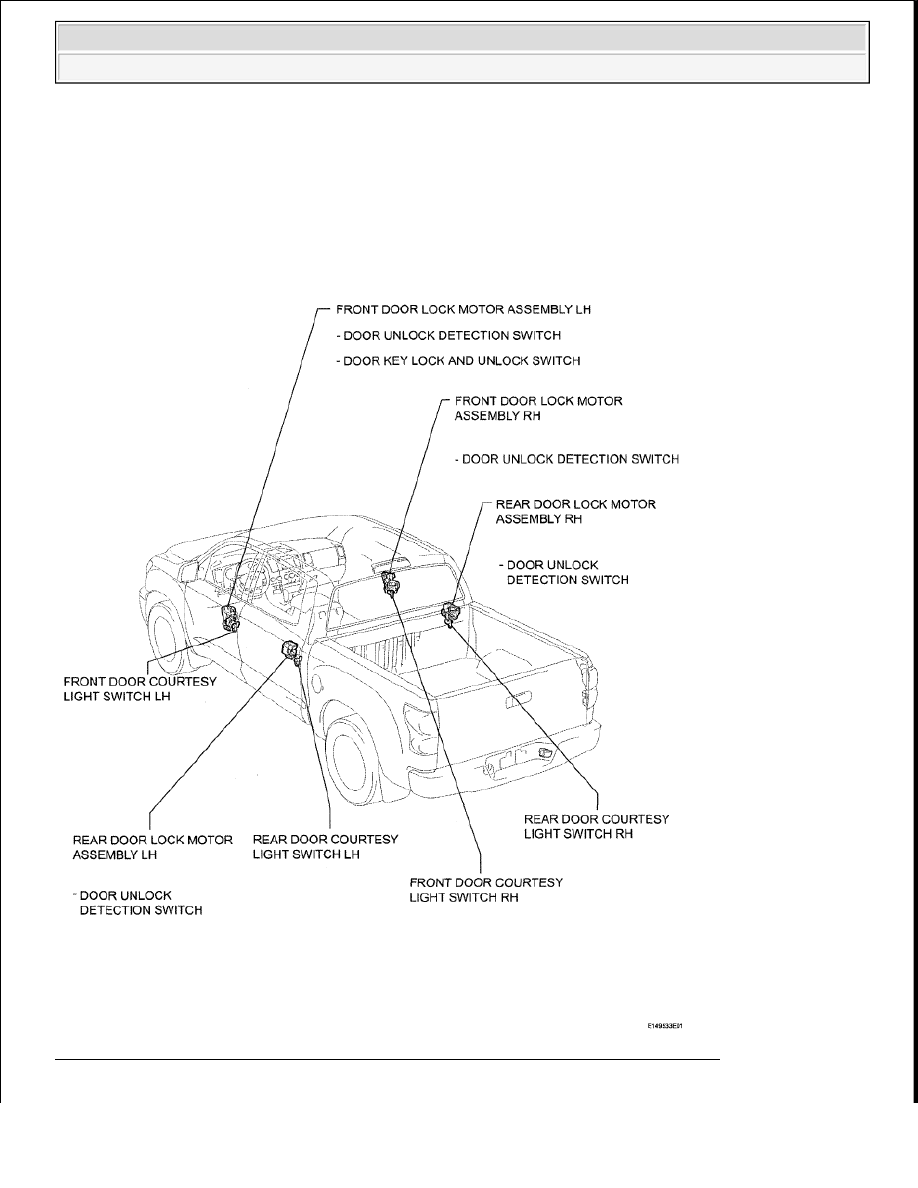

Fig. 1: Identifying Location Of Power Door Lock Control System Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
