Toyota Tundra. Manual - part 319

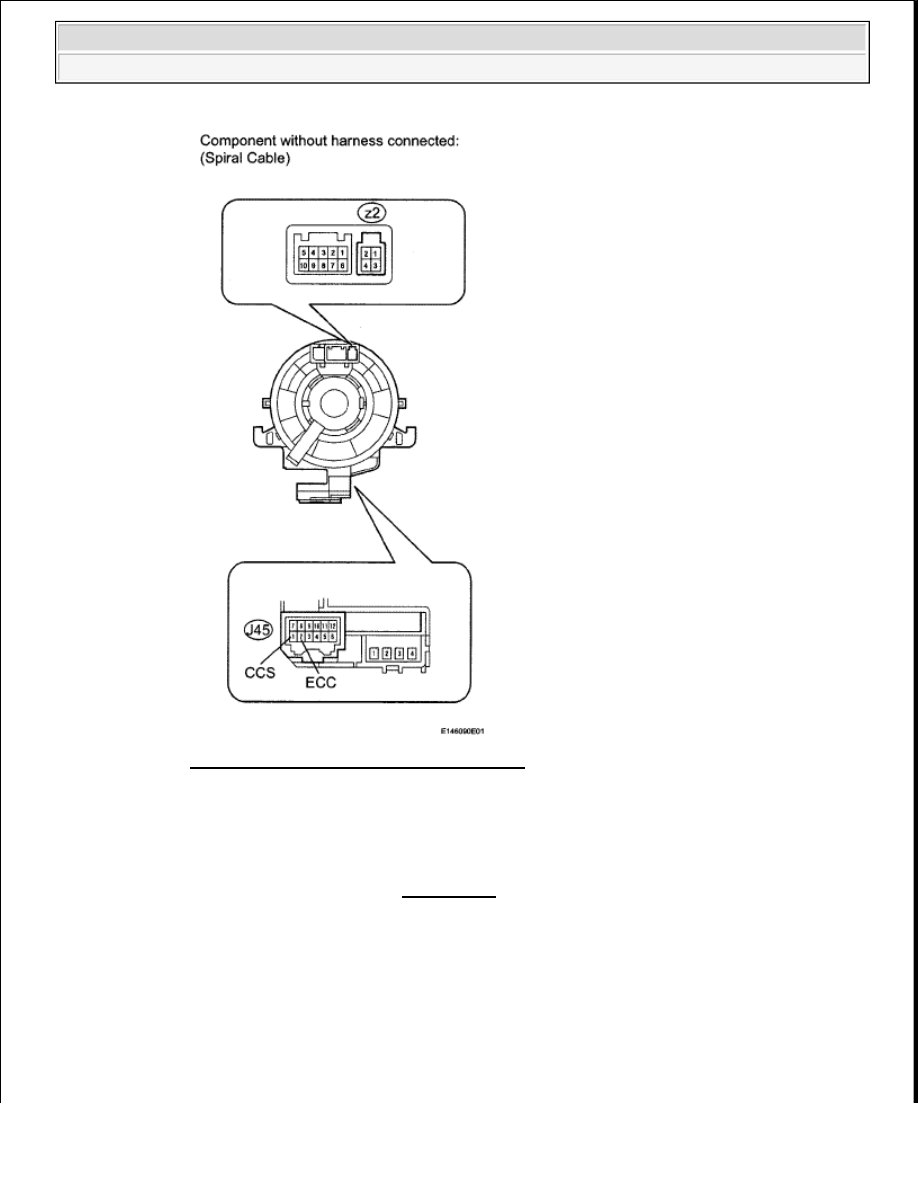

Fig. 19: Identifying Spiral Cable Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE SPIRAL CABLE (See REMOVAL )

OK: Go to Next Step

4. INSPECT CRUISE CONTROL SWITCH WIRE

a. Remove the cruise control switch wire.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

NOTE:

As the spiral cable may break, do not rotate the spiral cable
more than the specified amount.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































CRUISE CONTROL SWITCH WIRE

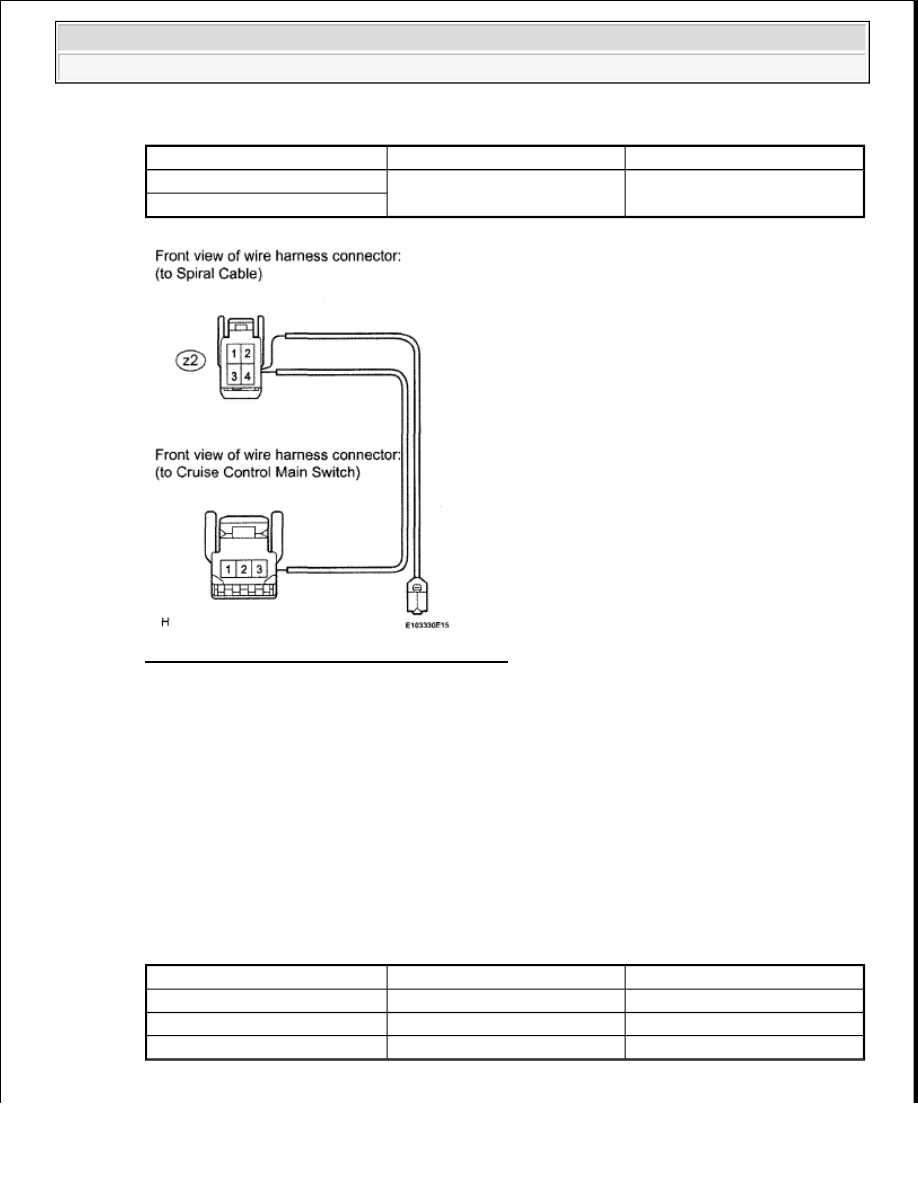

Fig. 20: Inspecting Cruise Control Switch Wire
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE CRUISE CONTROL SWITCH WIRE

OK: Go to Next Step

5. CHECK HARNESS AND CONNECTOR (SPIRAL CABLE - ECM AND BODY GROUND)

a. Disconnect the J45 spiral cable connector.

b. Disconnect the A24 ECM connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

SPIRAL CABLE - ECM AND BODY GROUND

Tester Connection

Condition

Specified Condition

Z2-4 - 3

Always

Below 1 ohms

z2-3 - 1

Tester Connection

Condition

Specified Condition

J45-1 (CCS) - A24-45 (CCS)

Always

Below 1 ohms

J45-1 (CCS) - Body ground

Always

10 kohms or higher

J45-2 (ECC) - Body ground

Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































Result

RESULT REFERENCE

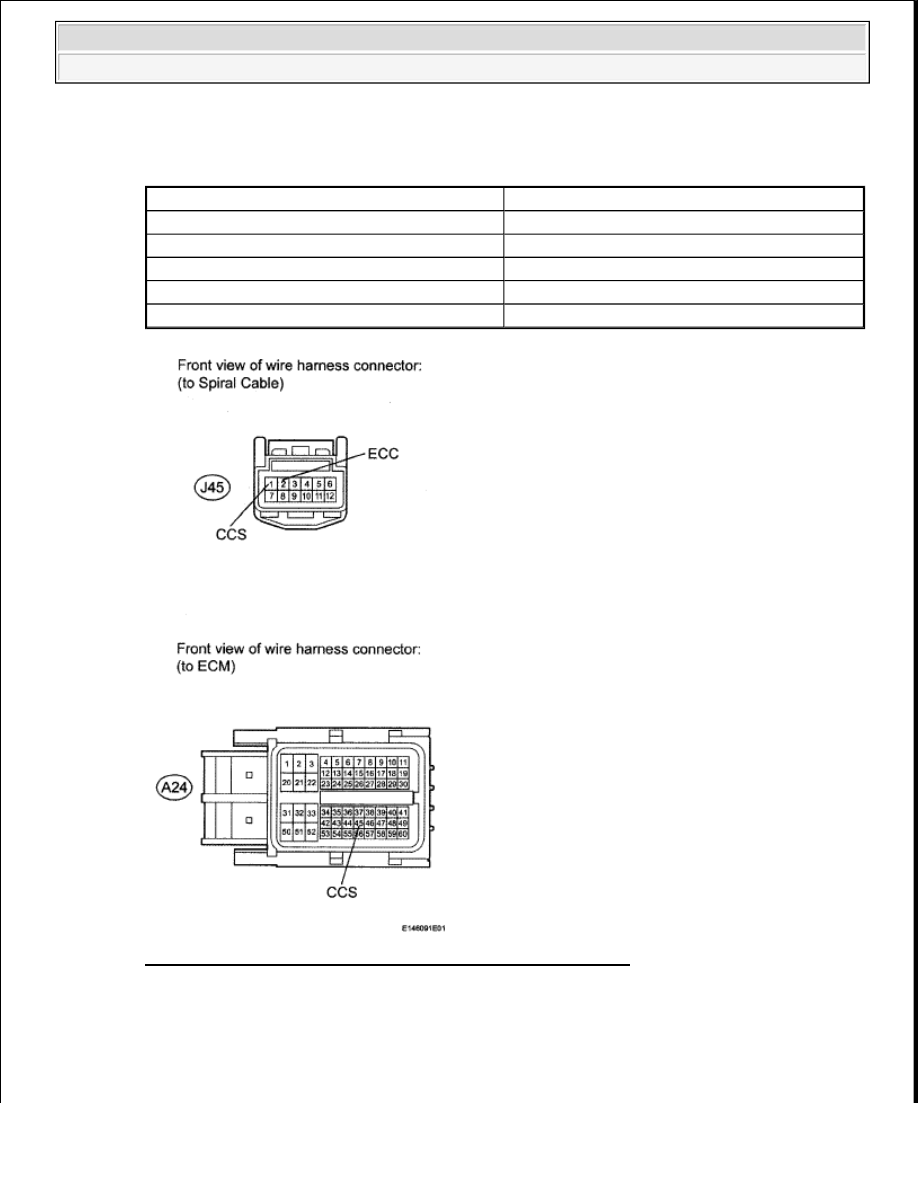

Fig. 21: Identifying J45 Spiral Cable And A24 ECM Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

B: REPLACE ECM (See REMOVAL (1 GR-FE))

C: REPLACE ECM (See REMOVAL (2UZ-FE))

Result

Proceed to

NG

A

OK (for 1GR-FE)

B

OK (for 2UZ-FE)

C

OK (for 3UR-FE)

D

OK (for 3UR-FBE)

E



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra































D: REPLACE ECM (See REMOVAL (3UR-FE))

E: REPLACE ECM (See REMOVAL (3UR-FBE))

A: REPAIR OR REPLACE HARNESS OR CONNECTOR

CRUISE MAIN INDICATOR LIGHT CIRCUIT

DESCRIPTION



The ECM detects a cruise control switch signal and sends it to the combination meter via CAN. Then the
CRUISE main indicator light comes on.



The CRUISE main indicator light circuit uses CAN for communication. If there is a malfunction in this
circuit, check for DTCs in the CAN communication system before troubleshooting this circuit.

INSPECTION PROCEDURE

1. PERFORM ACTIVE TEST BY TECHSTREAM (CRUISE MAIN INDICATOR LIGHT)

a. Using the Techstream, perform the Active Test.

Techstream

COMBINATION METER

OK: Indicator light comes on / goes off.

NG: GO TO METER / GAUGE SYSTEM

OK: Go to Next Step

2. READ VALUE OF TECHSTREAM (CRUISE MAIN INDICATOR LIGHT)

a. Using the Techstream, read the Data List.

Techstream

DATA LIST CRUISE CONTROL

Tester Display

Test Part

Control Range

Diagnostic Note

Indicat. Lamp Cruise CRUISE main indicator

light operation

OFF or ON

-

Tester Display

Measurement Item /

Range

Normal Condition

Diagnostic Note

CCS Indicator M-CPU

CRUISE main indicator

light (Main CPU)/ON or

OFF

ON: CRUISE main
indicator light is ON
OFF: CRUISE main
indicator light is OFF

-



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Cruise Control - Tundra
