Seal packing:

Toyota Genuine Seal Packing 1281, Three Bond 1281 or equivalent

Seal diameter:

1.0 to 1.5 mm (0.0394 to 0.0591 in.)

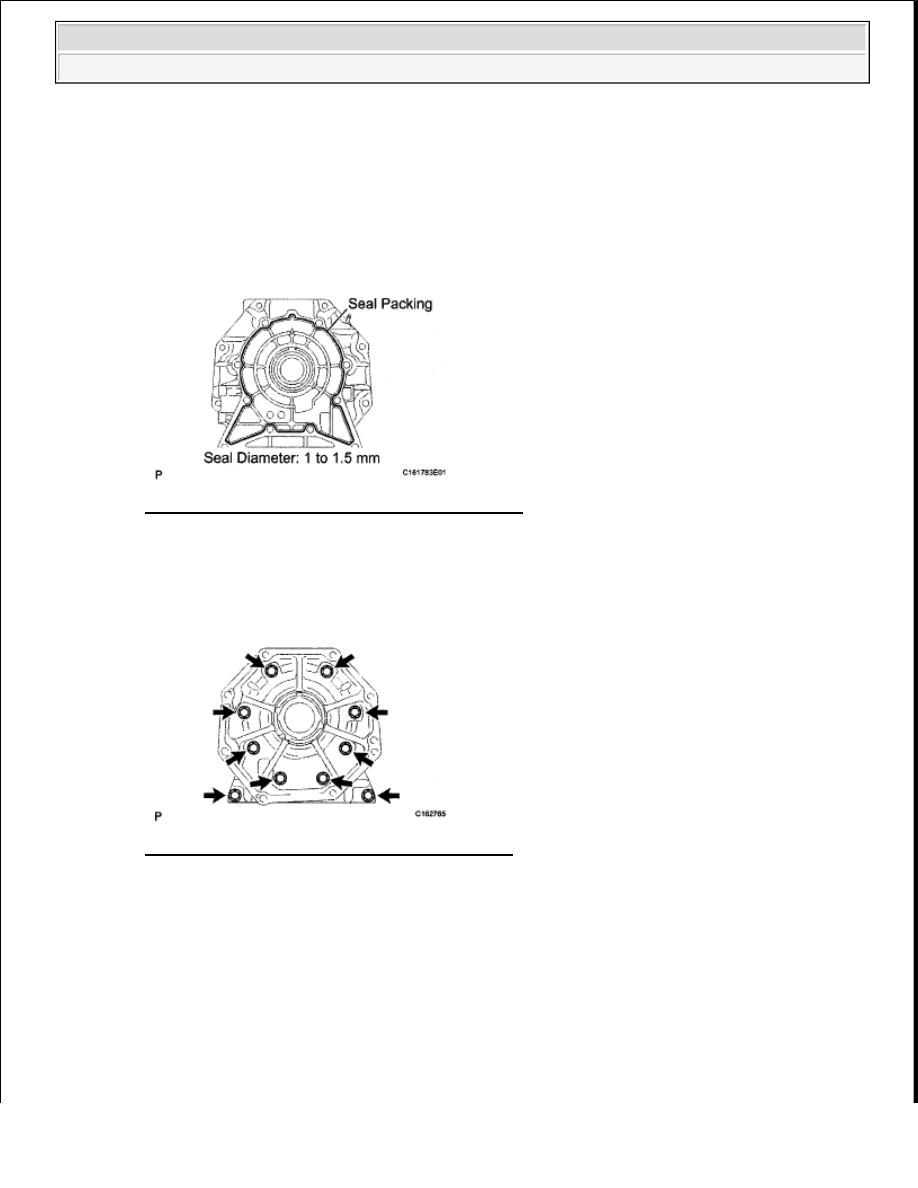

Fig. 634: Identifying Seal Packing Applying Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the rear adaptor transfer with the 10 bolts.

Torque: 34 N*m (345 kgf*cm, 25 ft.*lbf)

Fig. 635: Locating Rear Adaptor Transfer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

74. INSTALL AUTOMATIC TRANSMISSION HOUSING

a. Clean the threads of the bolts and case with non-residue solvent.

b. Install the transmission housing with the 14 bolts.

Torque: 34 N*m (345 kgf*cm, 25 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































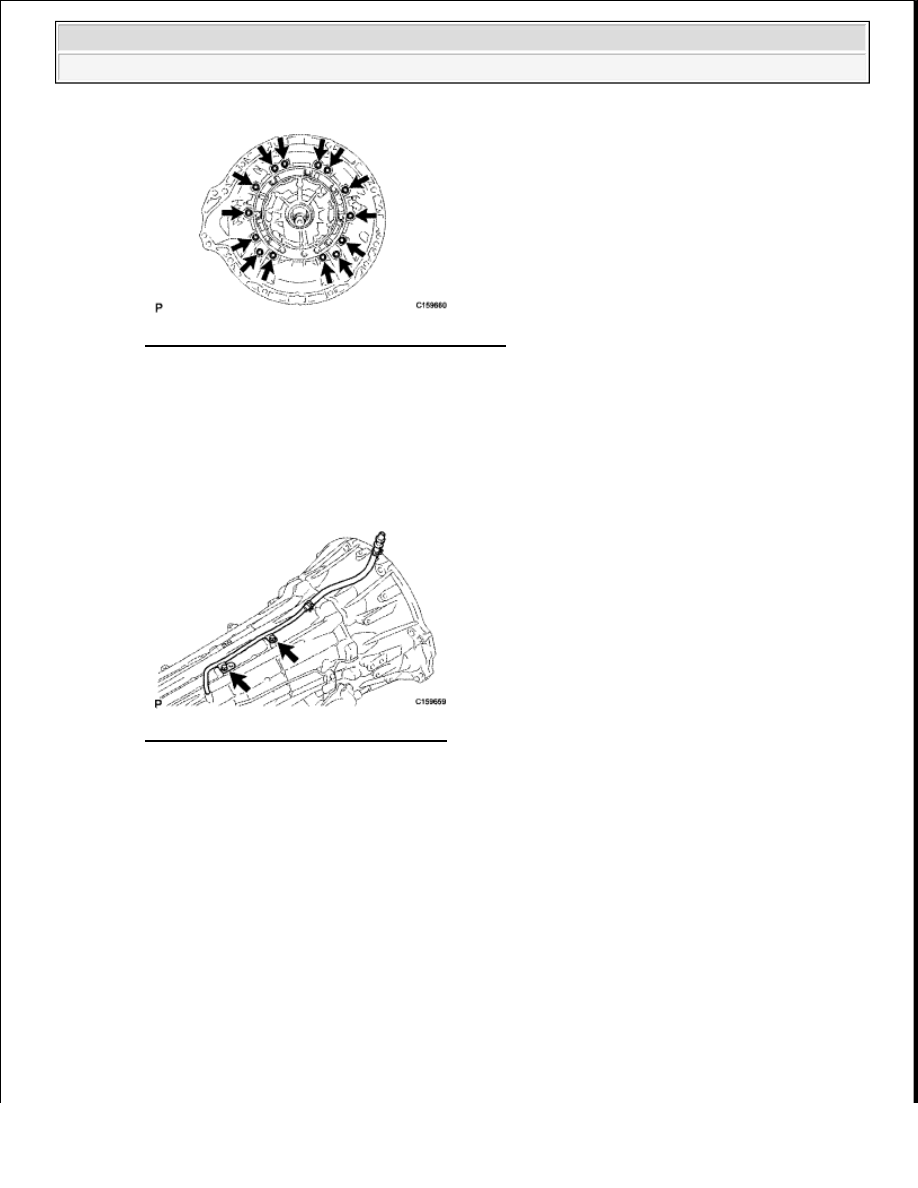

Fig. 636: Locating Transmission Housing Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

75. INSTALL AUTOMATIC TRANSMISSION BREATHER TUBE

a. Coat a new O-ring with ATF and install it to the breather tube.

b. Install the breather tube with the 2 bolts.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

Fig. 637: Locating Breather Tube Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

76. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

a. w/ Trailer Towing System:

1. Coat 4 new O-rings with ATF.

2. Install the 4 O-rings, transmission oil cooler and transmission oil thermostat to the automatic

transmission assembly with the 3 bolts.

Torque: 21 N*m (214 kgf*cm, 25 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

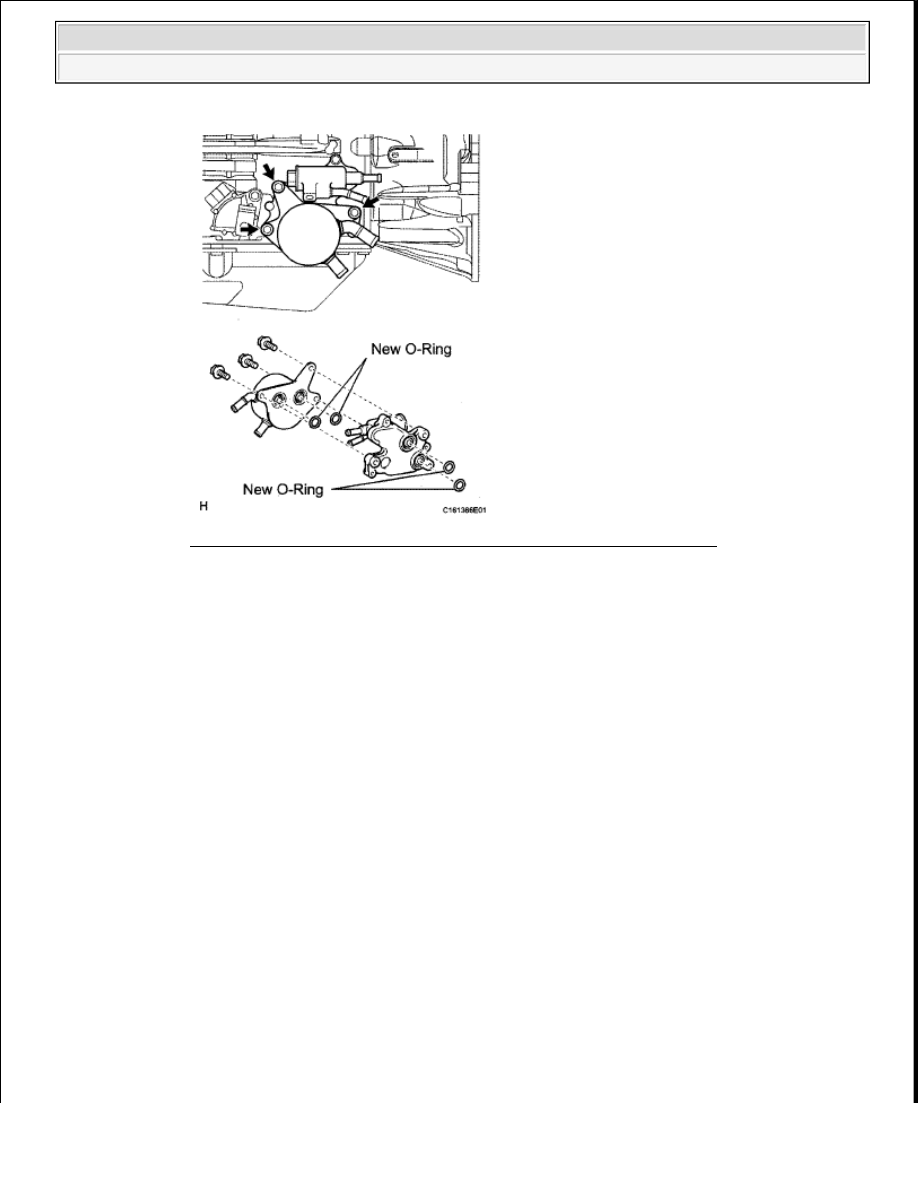

Fig. 638: Identifying O-Ring With Bolts (W/ Trailer Towing System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/o Trailer Towing System:

1. Coat 4 new O-rings with ATF.

2. Install the 4 O-rings, transmission oil cooler and transmission oil cooler spacer to the

automatic transmission assembly with the 3 bolts.

Torque: 21 N*m (214 kgf*cm, 25 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

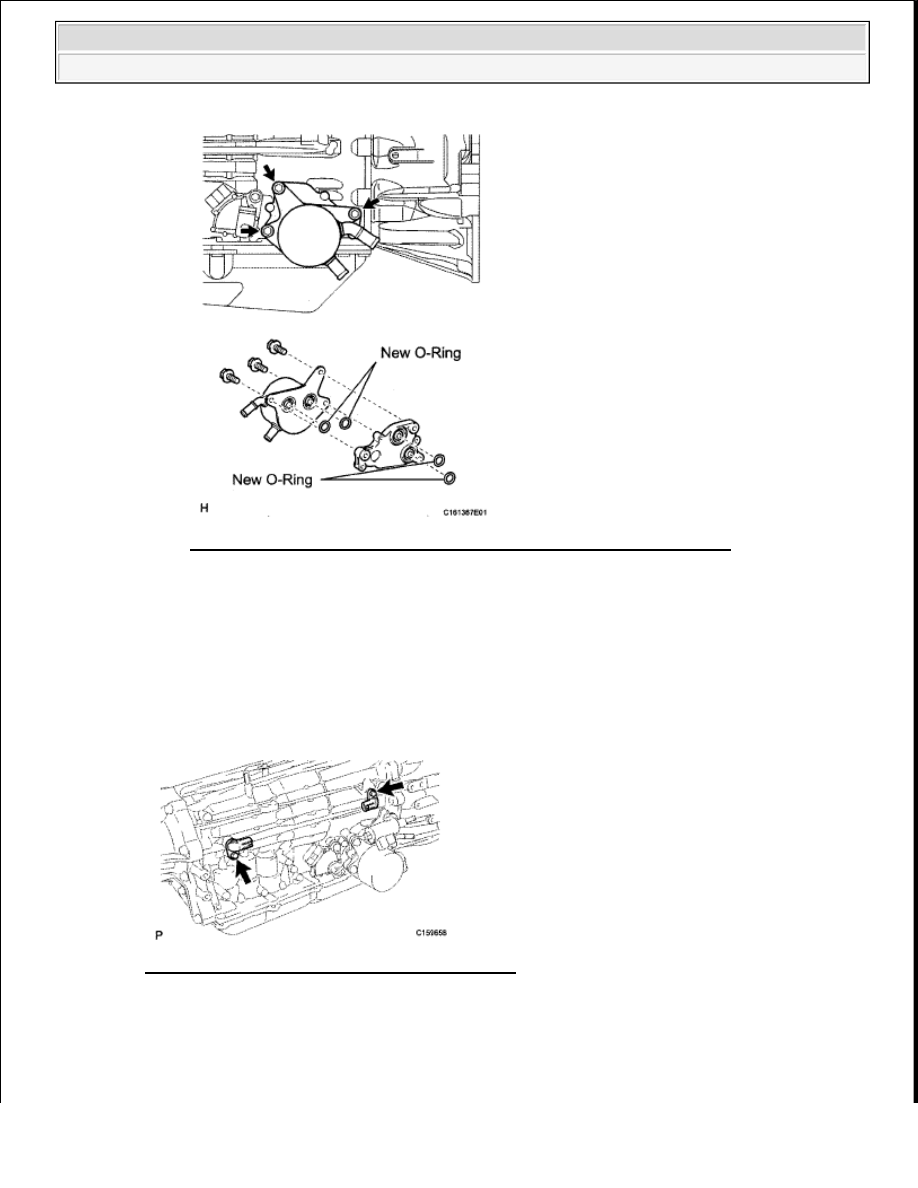

Fig. 639: Identifying O-Ring With Bolts (W/O Trailer Towing System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

77. INSTALL SPEED SENSOR

a. Coat 2 new O-rings with ATF, and install them to the speed sensors.

b. Install the 2 speed sensors.

c. Install the 2 bolts.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

Fig. 640: Locating Speed Sensor Bolts & O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

78. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Install the park/neutral position switch to the manual valve lever shaft, and temporarily install the

adjusting bolt.
