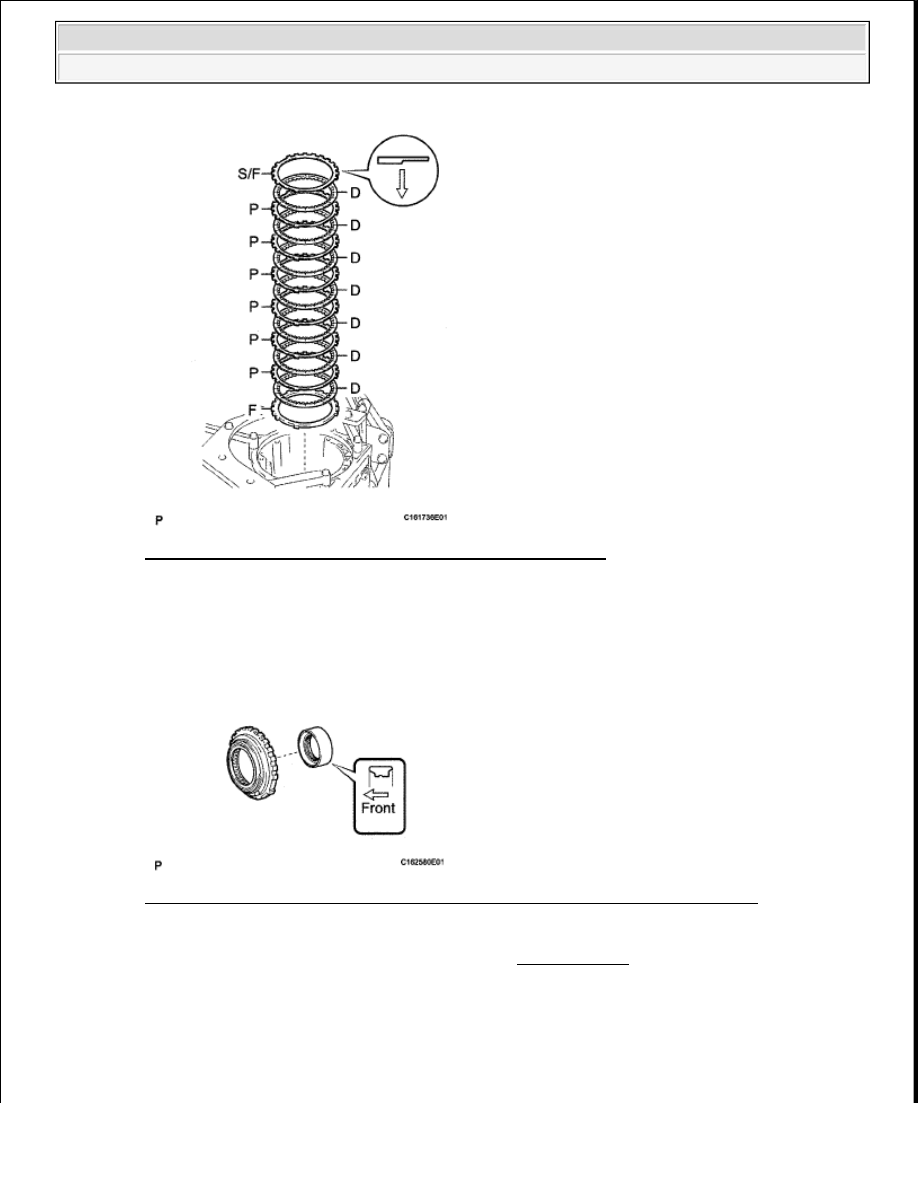

Fig. 528: Identifying Flange, Discs, Plates & Selected Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL NO. 3 1-WAY CLUTCH INNER RACE

a. Install the 1-way clutch inner race to the No. 3 1-way clutch assembly.

Fig. 529: Identifying 1-Way Clutch Inner Race & No. 3 1-Way Clutch Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

12. INSTALL NO. 3 1-WAY CLUTCH ASSEMBLY

a. Install the 1-way clutch assembly to the transmission case.

NOTE:

Do not mistake the direction of the 1-way clutch inner race.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 530: Identifying 1-Way Clutch Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, install the snap ring.

SST 09350-30020 (09350-07060)

Fig. 531: Using SST To Install Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL NO. 2 BRAKE PISTON

a. Coat 2 new O-rings with ATF, and install them to the brake piston.

b. Press the brake piston into the brake cylinder with both hands.

Fig. 532: Identifying No. 2 Brake Piston O-Rings

NOTE:

Be careful not to damage the O-rings.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL NO. 2 BRAKE CYLINDER WITH NO. 2 BRAKE PISTON

a. Install the No. 2 brake cylinder with piston to the transmission case.

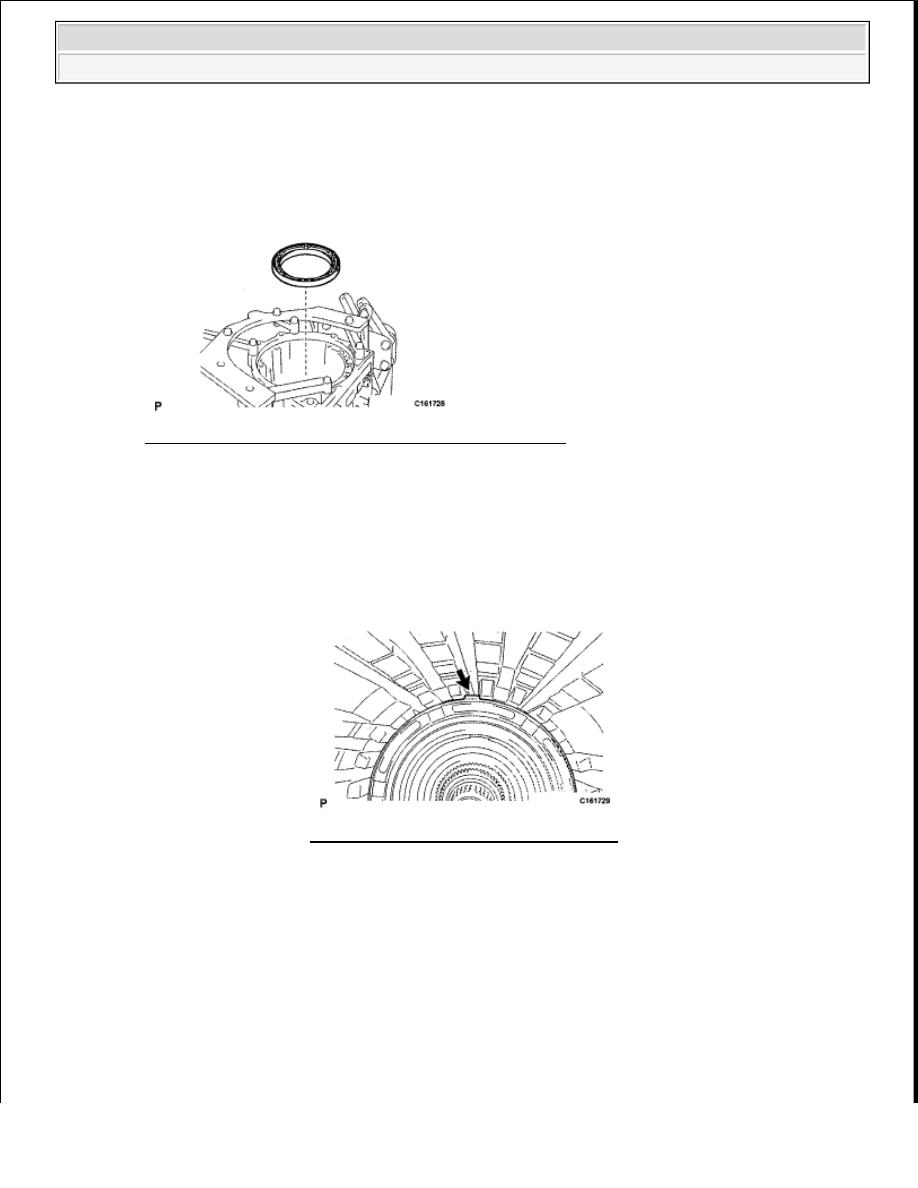

Fig. 533: Identifying No. 2 Brake Cylinder With Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. SELECT NO. 2 BRAKE FLANGE

a. Install the No. 2 brake piston return spring and flange on the No. 2 brake piston.

b. Place SST on the brake flange and compress the brake return spring.

SST 09380-60010 (09381-06010, 09381-06020, 09381-06050, 09381-06070, 09381-06090, 09381-
06120)

NOTE:



When installing the No. 2 brake cylinder with piston to the
transmission case, align and install the cylinder's claw to the
case's top groove.



Make sure the No. 2 brake cylinder with piston is securely
inserted into the transmission case.

Fig. 534: Identifying Cylinder's Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































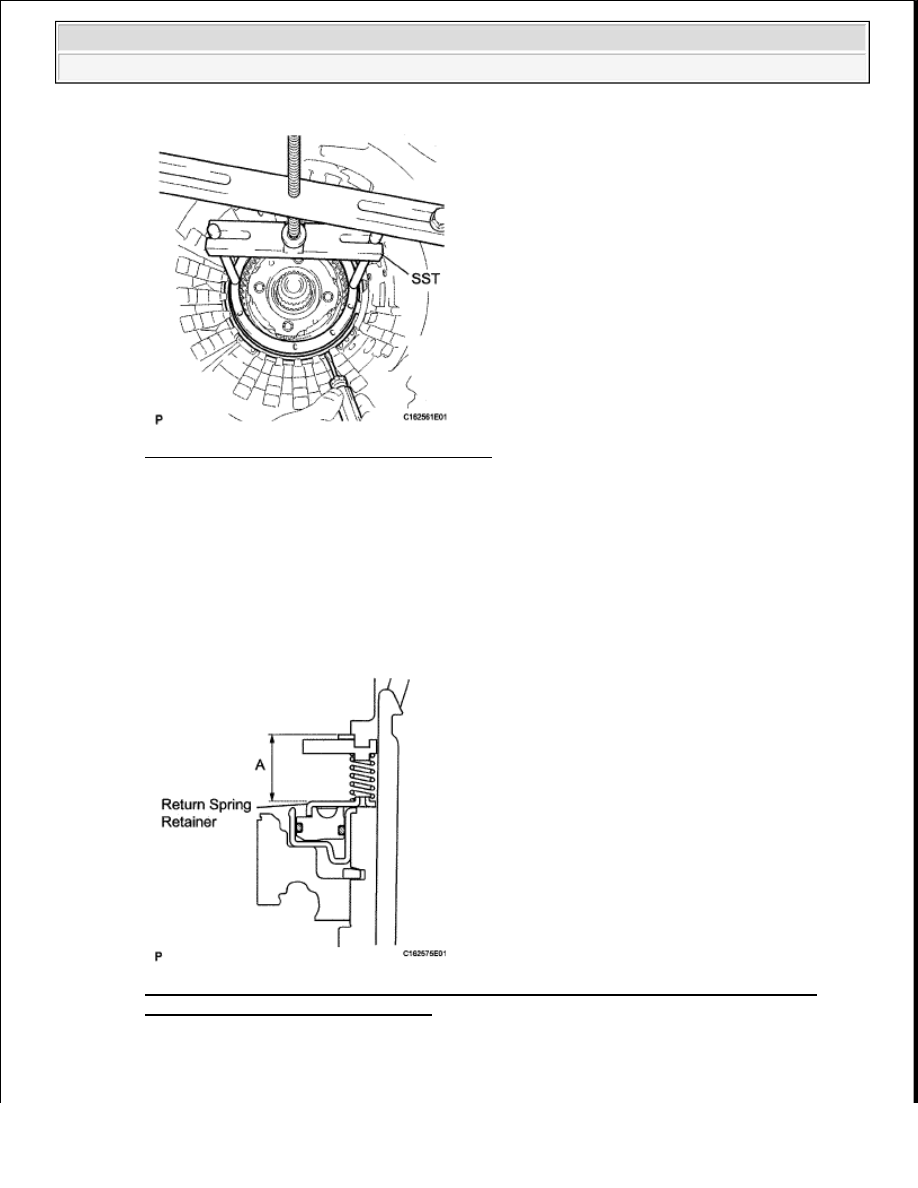

Fig. 535: Placing SST On No. 2 Brake Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Using a screwdriver, install the snap ring to the transmission case.

d. Measure distance A (from the top surface of the snap ring to the bottom surface of the brake piston

return spring retainer) shown below. *1

HINT:

Standard distance A: 21.00 to 21.76 mm (0.834 to 0.857 in.)

Fig. 536: Identifying Distance A Between Top Surface Of Snap Ring To Top Surface Of
Brake Piston Return Spring Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Assemble the 4 discs, 3 plates and flange as shown below. Then with a fixture of 165.2 mm (6.50

in.) or less placed on the flange, measure distance B. *2
