HINT:

Use a small amount of MP grease to make the thrust bearing race stay securely in place.

Bearing race diameter

BEARING RACE DIAMETER SPECIFICATION TABLE

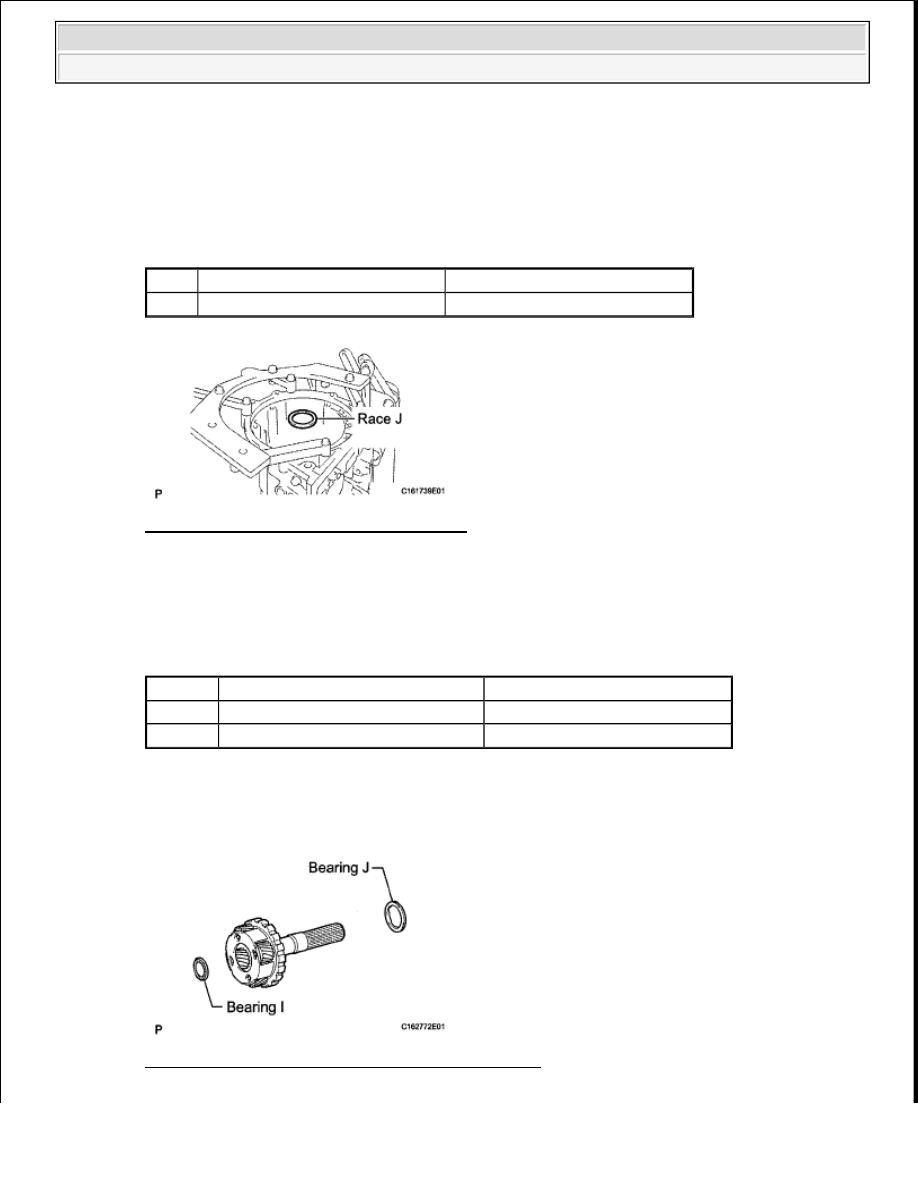

Fig. 521: Identifying Thrust Bearing Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 thrust needle roller bearings to the rear planetary gear.

Bearing diameter

BEARING DIAMETER SPECIFICATION TABLE

HINT:

Use a small amount of MP grease to make the thrust bearing stay securely in place.

Fig. 522: Identifying Thrust Needle Roller Bearings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Item

Inside

Outside

Race J 47.2 to 47.4 mm (1.86 to 1.87 in.) 67.1 to 67.4 mm (2.64 to 2.65 in.)

Item

Inside

Outside

Bearing I 23.0 to 23.3 mm (0.906 to 0.917 in.) 44.0 to 44.2 mm (1.73 to 1.74 in.)

Bearing J 43.6 to 43.9 mm (1.72 to 1.73 in.) 63.0 to 63.2 mm (2.48 to 2.49 in.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































c. Install the rear planetary gear assembly.

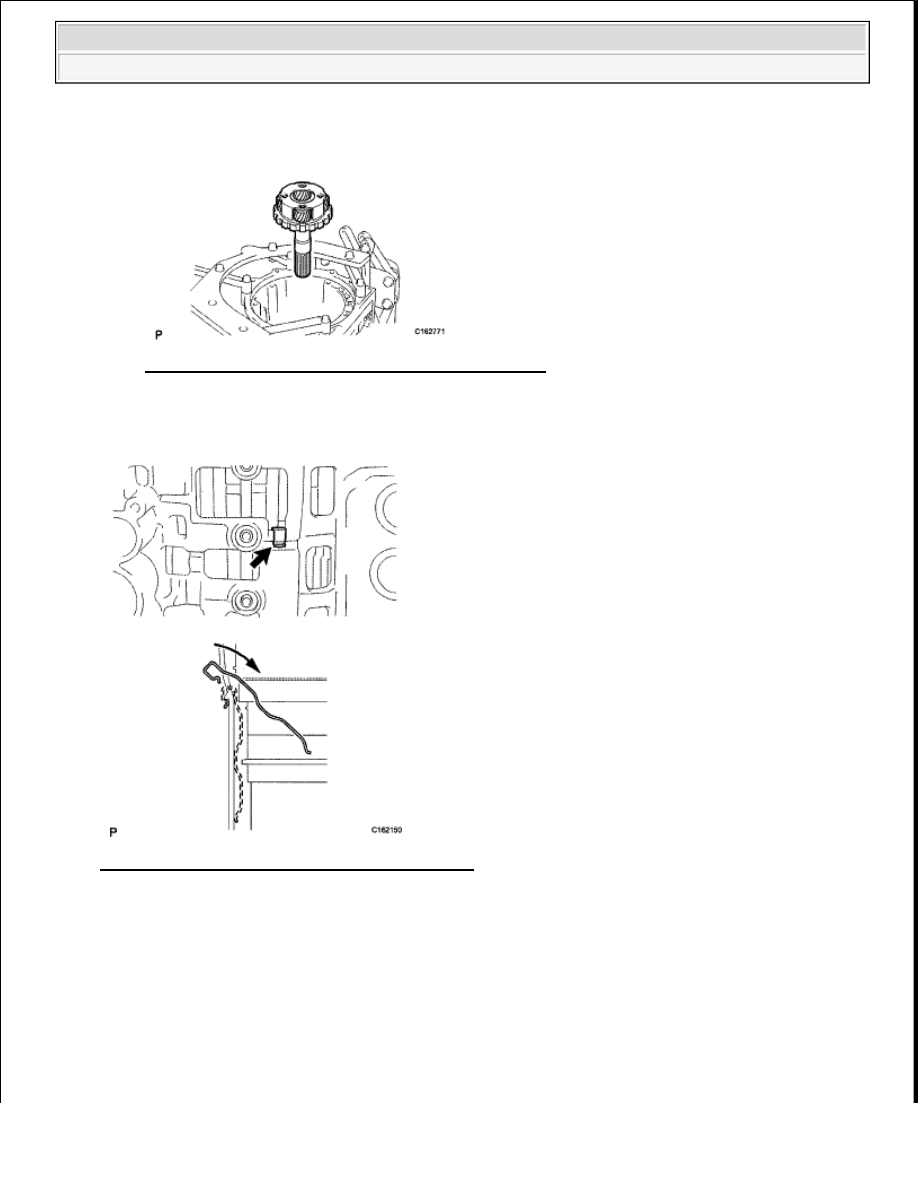

Fig. 523: Identifying Rear Planetary Gear Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL BRAKE PLATE STOPPER SPRING

Fig. 524: Identifying Brake Plate Stopper Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL REAR PLANETARY RING GEAR

a. Install the rear planetary ring gear flange on the rear planetary ring gear.

b. Using a screwdriver, install the snap ring.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































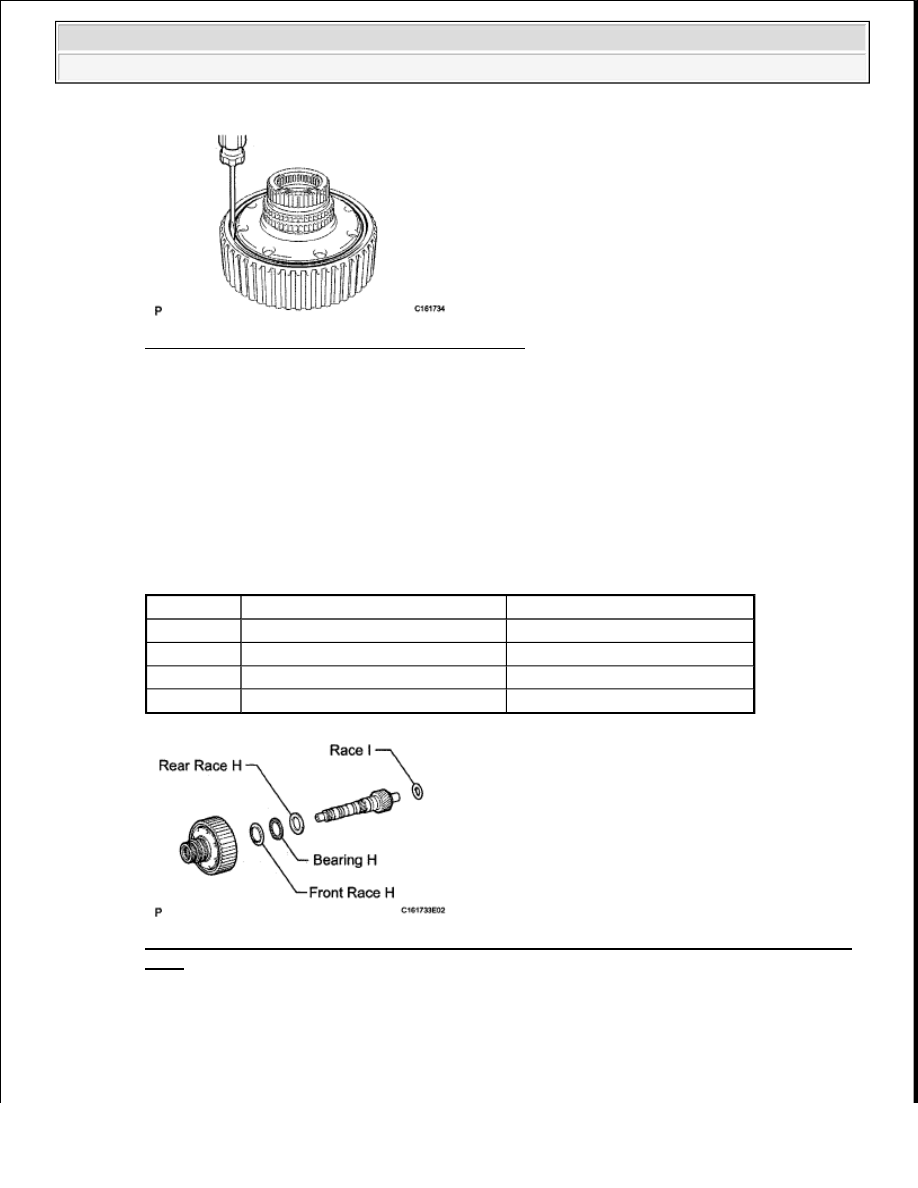

Fig. 525: Using Screwdriver To Install Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 3 thrust bearing races, thrust needle roller bearing and planetary ring gear with the rear

planetary ring gear flange to the intermediate shaft.

HINT:

Use a small amount of MP grease to make the thrust bearing and race stay securely in place.

Bearing and race diameter

BEARING AND RACE DIAMETER SPECIFICATION TABLE

Fig. 526: Identifying Thrust Bearing Races, Thrust Needle Roller Bearing & Planetary Ring
Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL INTERMEDIATE SHAFT WITH REAR PLANETARY RING GEAR FLANGE AND

REAR PLANETARY RING GEAR

a. Install the intermediate shaft with rear planetary ring gear flange and rear planetary ring gear to the

transmission case.

Item

Inside

Outside

Front race H 39.5 to 39.8 mm (1.56 to 1.57 in.) 56.9 to 57.2 mm (2.24 to 2.25 in.)

Bearing H 36.5 to 36.6 mm (1.437 to 1.441 in.) 56.8 to 57.1 mm (2.24 to 2.25 in.)

Rear race H 36.5 to 36.7 mm (1.437 to 1.445 in.) 56.7 to 57.2 mm (2.23 to 2.25 in.)

Race I

21.1 to 21.3 mm (0.831 to 0.839 in.) 39.9 to 40.1 mm (1.57 to 1.58 in.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

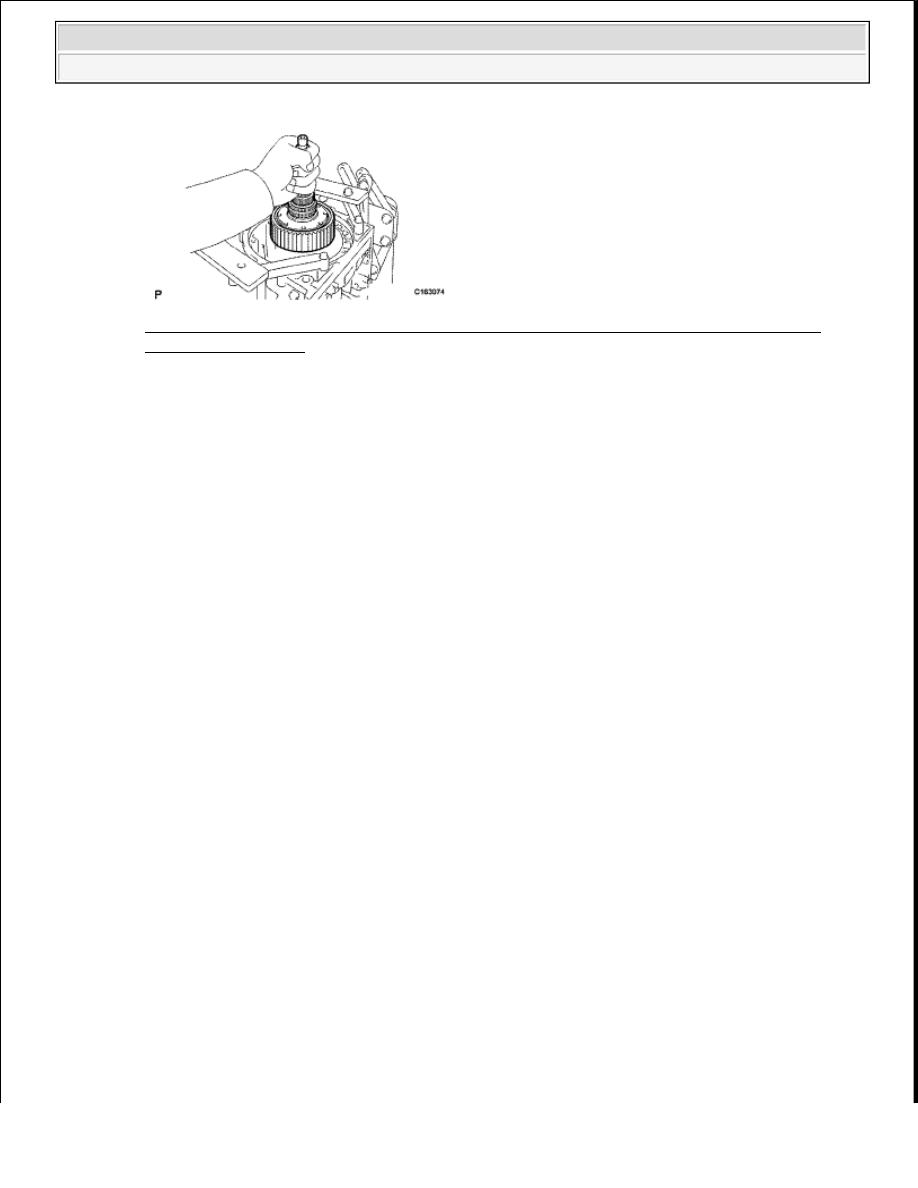

Fig. 527: Identifying Intermediate Shaft With Rear Planetary Ring Gear Flange & Rear
Planetary Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL NO. 4 BRAKE DISC

a. Install the flange, 7 discs, 6 plates and selected flange.

Install in order:

F - D - P - D - P - D - P - D - P - D - P - D - P - D - S/F

HINT:

F = Flange

D = Disc

P = Plate

S/F = Selected flange

NOTE:

Before assembling new discs, soak them in ATF for at least 2 hours.
