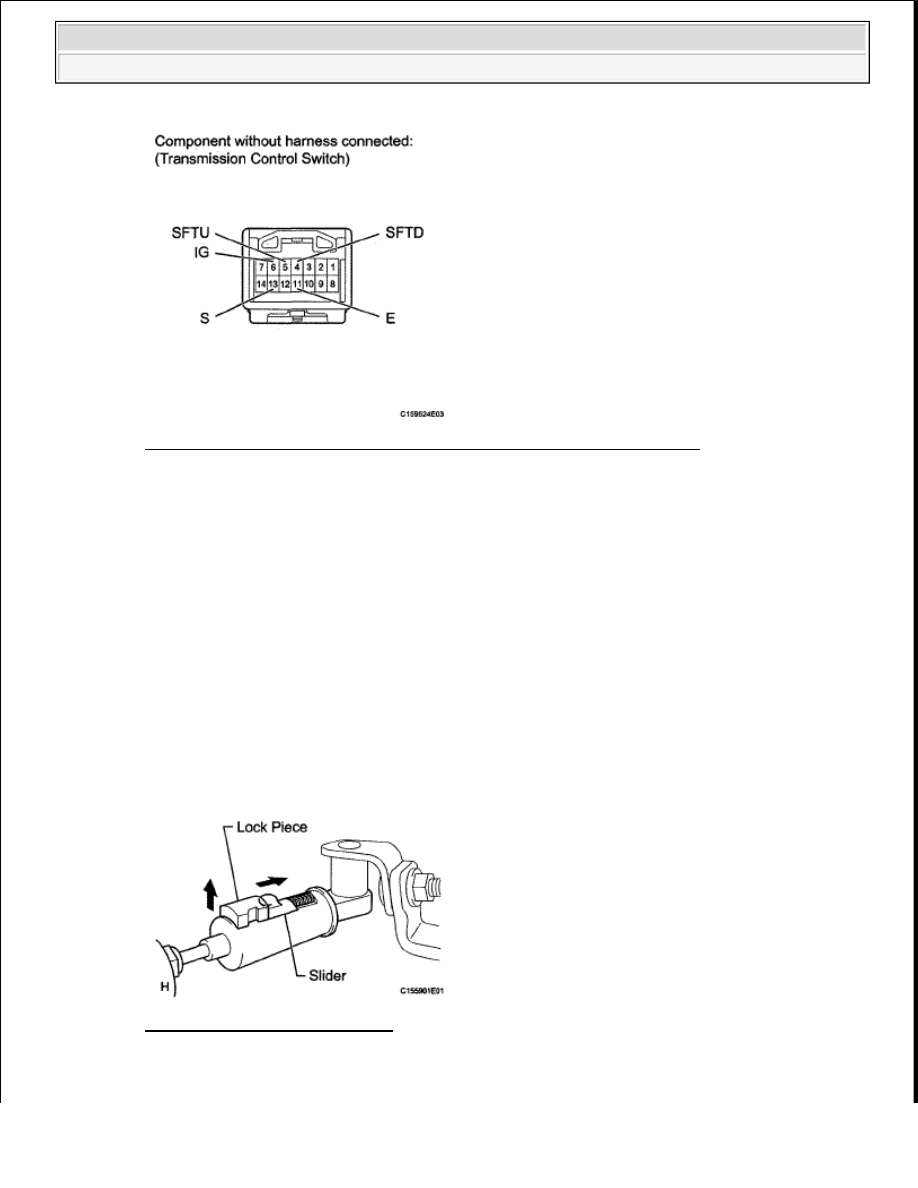

Fig. 249: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ADJUSTMENT

1. INSPECT SHIFT LEVER POSITION

a. When moving the shift lever from the N position to other positions, check that the lever can be

shifted smoothly and accurately to each position and that the position indicator comes on in
accordance with the shift lever position.

If the indicator and shift lever position do not match, carry out the following adjustment
procedures.

2. ADJUST SHIFT LEVER POSITION

a. Move the shift lever to the N position.

b. Fold back the transmission control cable adjust case cover. Then while sliding the slider toward the

cable end side, press the lock piece from the back side to release the lock.

Fig. 250: Identifying Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check that the adjust case's spring is applying enough tension to the shift control cable. Then press



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































the lock piece to set the lock.

d. Return the cover of the adjust case to its original position.

e. Inspect the operation after the adjustment.

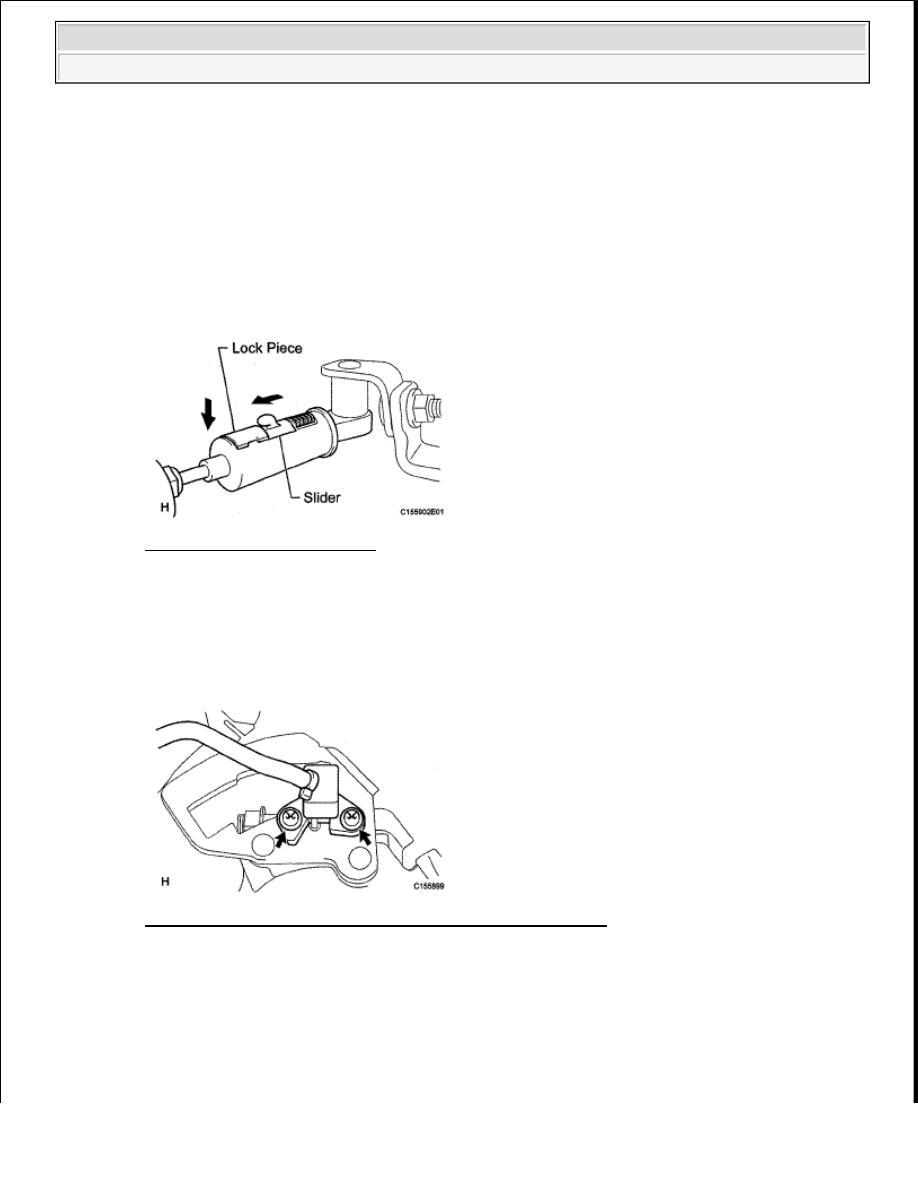

Fig. 251: Locating Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL TRANSMISSION CONTROL SWITCH (P POSITION)

a. Install the switch to the column shift control shift lever retainer with the 2 screws.

Fig. 252: Locating Column Shift Control Shift Lever Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL TRANSMISSION CONTROL SWITCH (S POSITION)

a. Apply MP grease to the switch shown below.

b. Install the switch to the column shift control shift lever retainer with the 2 screws.

NOTE:



Use your hand to push the lock piece. Do not use any tools.



Securely push the lock piece so that the slider's protrusion is
above the lock piece.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































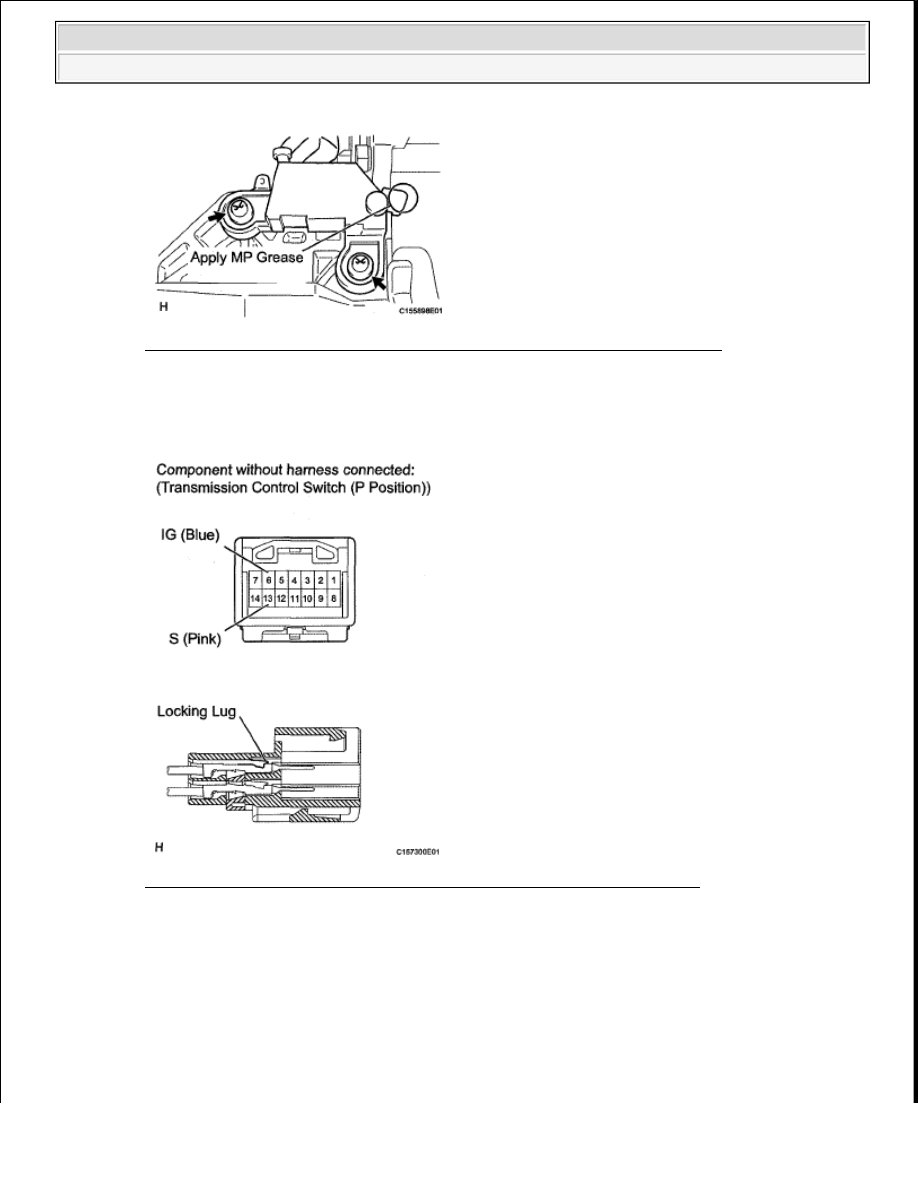

Fig. 253: Locating Column Shift Control Shift Lever Retainer With Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Securely connect the 2 wire terminals to terminal 6 (IG) and 13 (S) of the transmission control

switch connector.

Fig. 254: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT NO. 1 SHIFT LOCK PLATE SUB-ASSEMBLY

a. Using a hammer, tap in the spring pin to connect the shift lock plate and shift lock solenoid.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

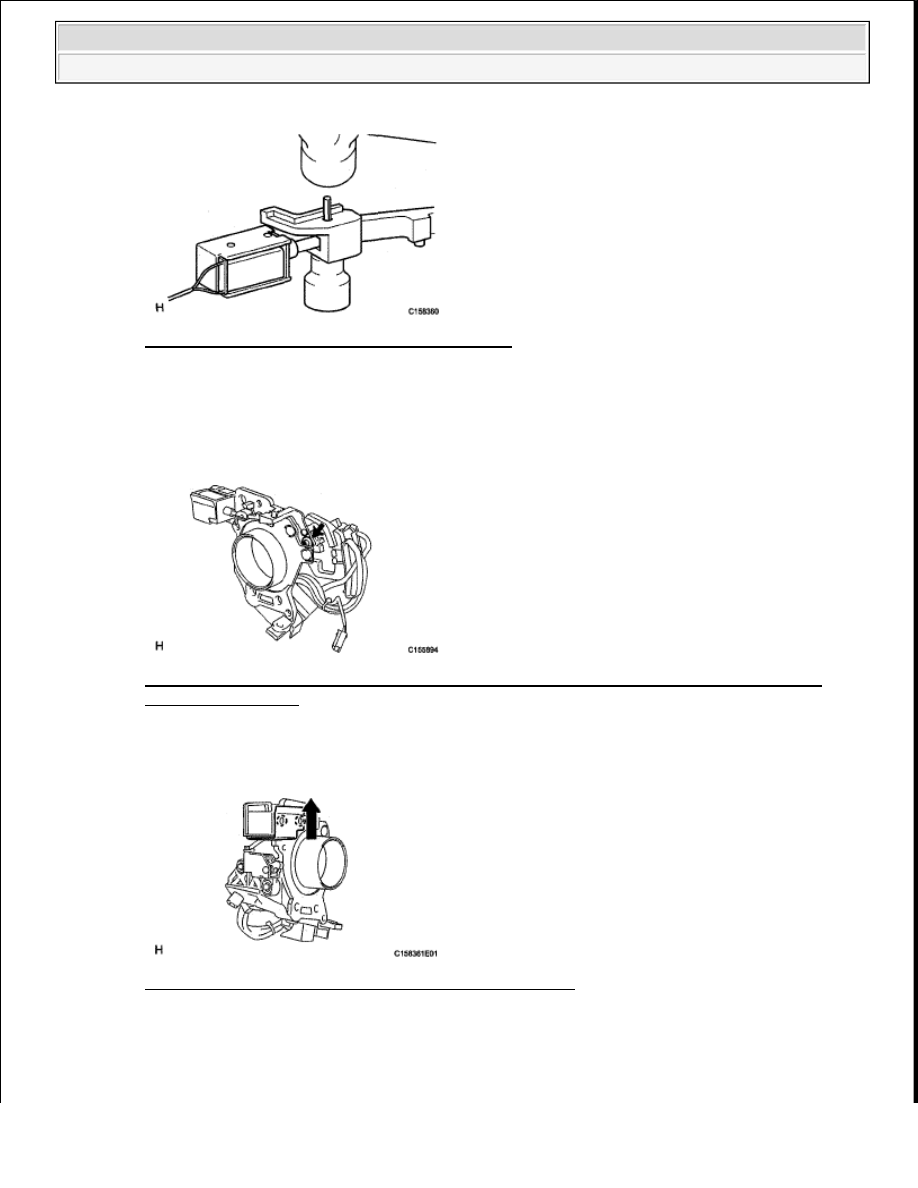

Fig. 255: Tapping In Spring Pin Using Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL SHIFT LOCK SOLENOID

a. Install the shift lock solenoid with No. 1 shift lock plate sub-assembly, 2 bushes and collar to the

column shift control shift lever retainer with the screw.

Fig. 256: Identifying Screw, Collar, Bushes & Shift Lock Solenoid With No. 1 Shift Lock
Plate Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 claws to install the shift lock solenoid bracket.

Fig. 257: Identifying Shift Lock Solenoid Bracket Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Securely connect the 2 wire terminals to terminal 1 (SLS+) and 8 (E) of the transmission control

switch connector.
