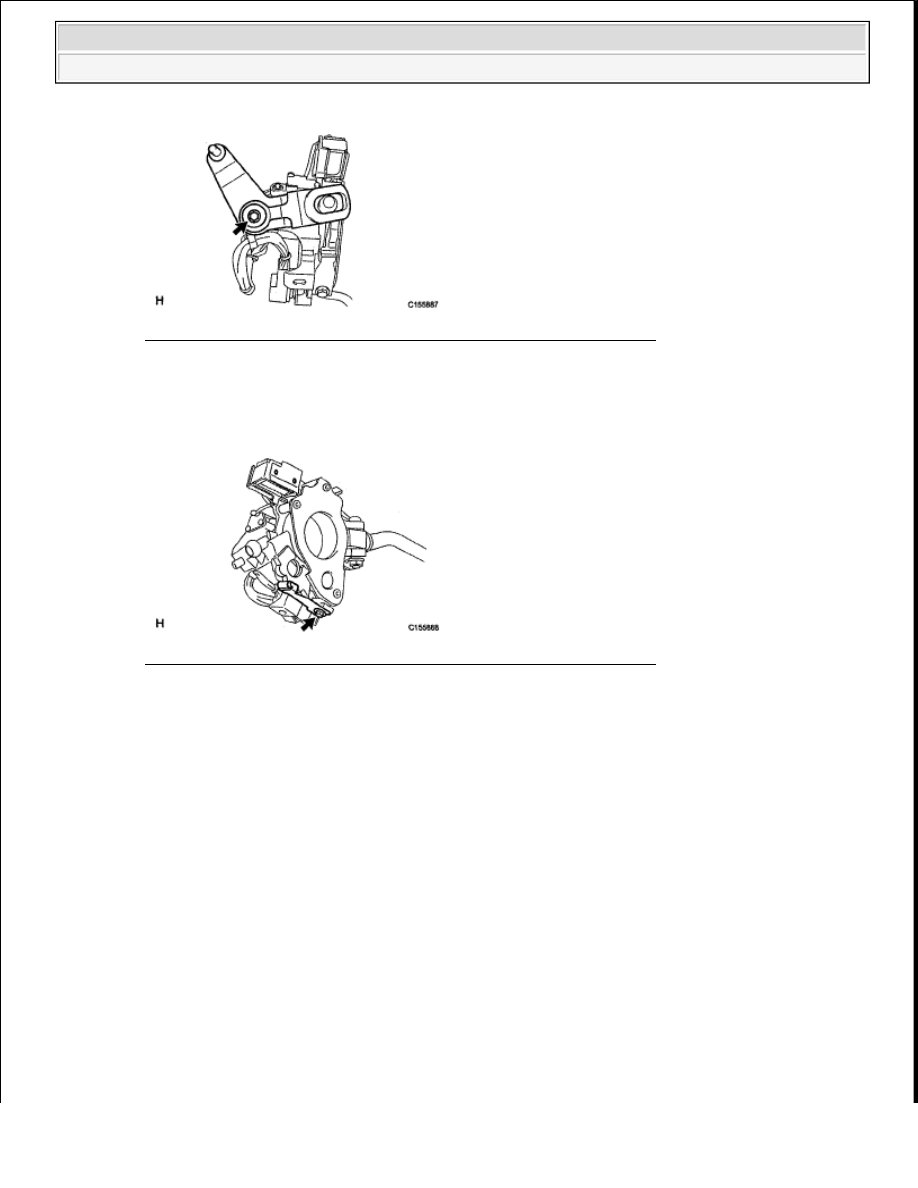

Fig. 233: Locating Column Shift Control Shift Lever Retainer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE COLUMN SHIFT LEVER COMPRESSION SPRING

a. Remove the bolt and spring from the column shift control shift lever retainer.

Fig. 234: Locating Column Shift Control Shift Lever Retainer Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE SHIFT LEVER PLATE SUB-ASSEMBLY

a. Disconnect the transmission control switch connector clamp from the column shift.

b. Detach the wire harness clamp and cut the 4 wire guides.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

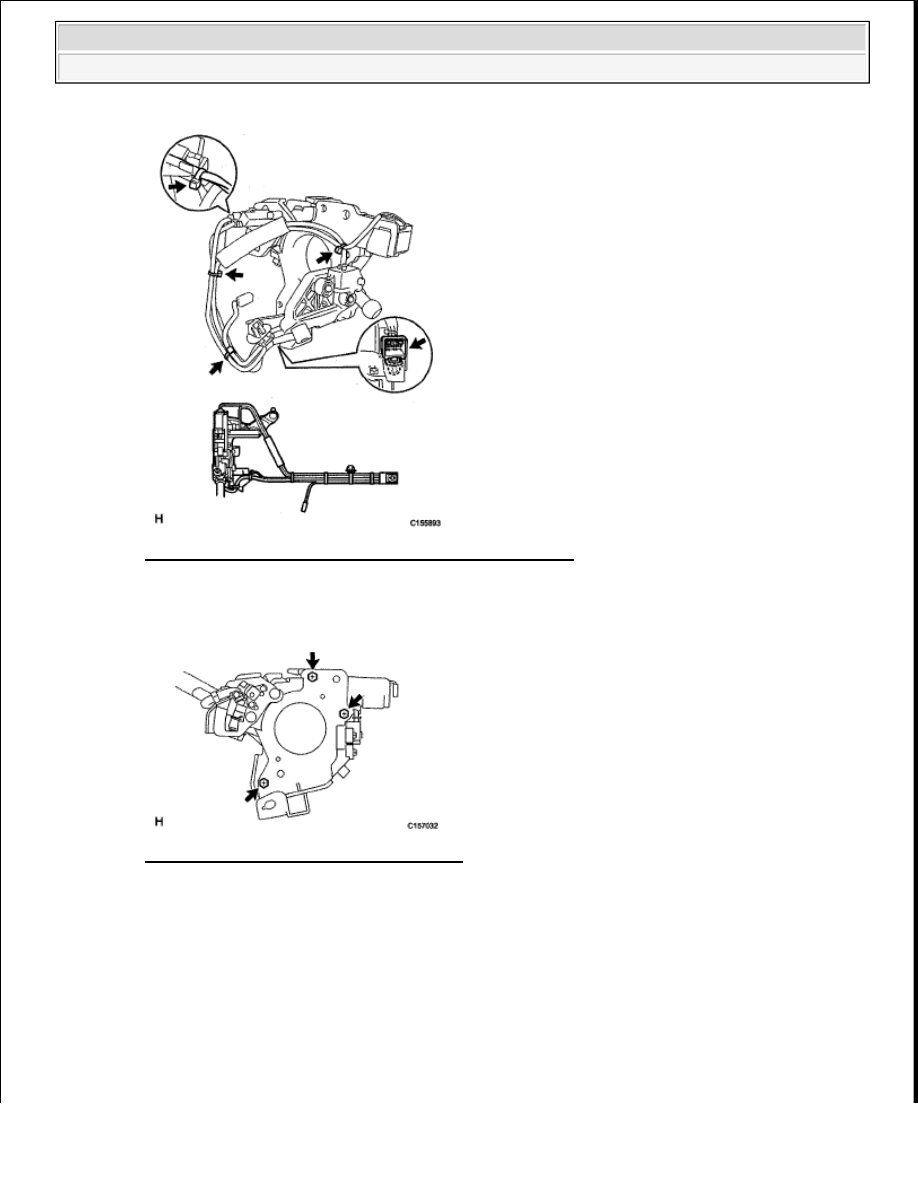

Fig. 235: Locating Wire Harness Clamp & Wire Guides
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 3 bolts.

Fig. 236: Locating Shift Lever Plate Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Separate the shift lever plate from the column shift control shift lever retainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

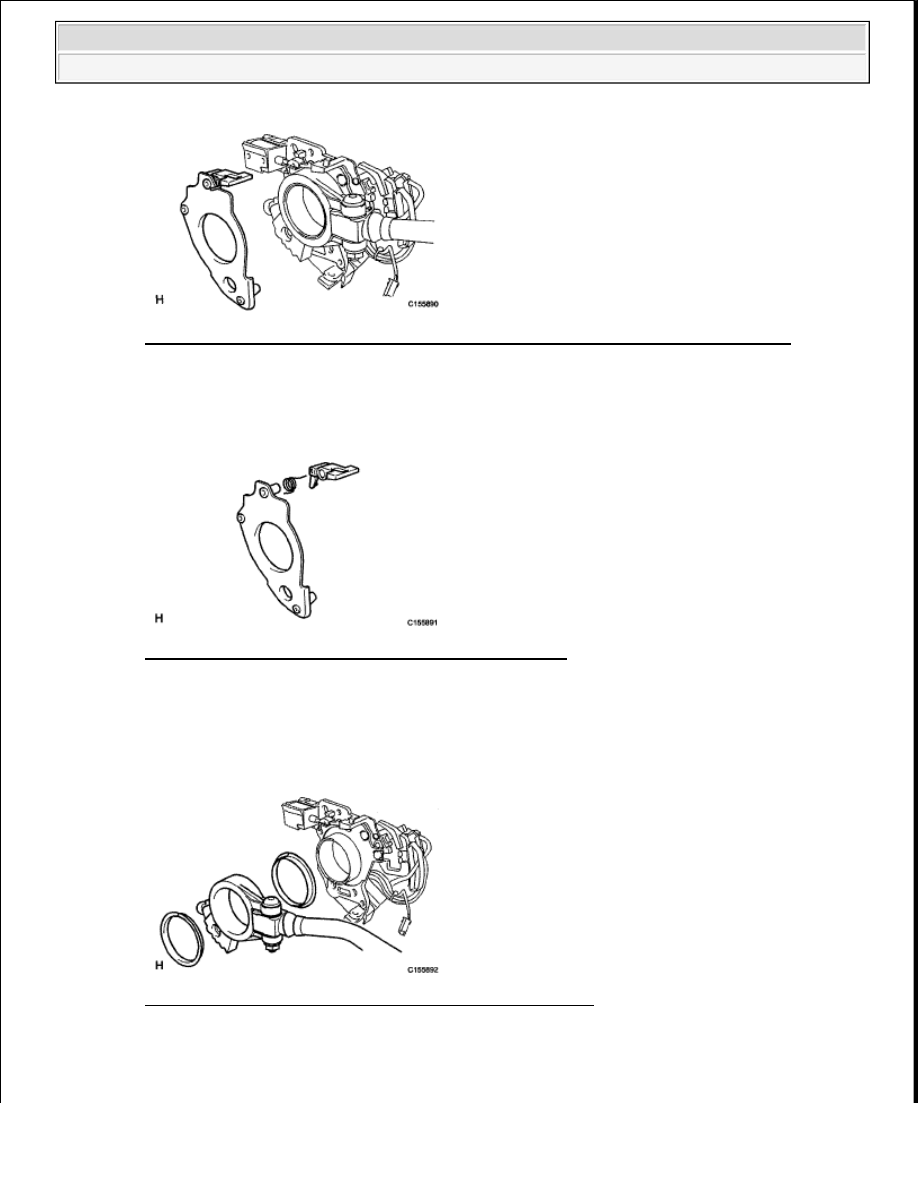

Fig. 237: Identifying Shift Lever Plate & Column Shift Control Shift Lever Retainer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE COLUMN SHIFT LOCK RELEASE LINK

a. Remove the shift lock release link and spring from the shift lever plate.

Fig. 238: Identifying Shift Lock Release Link & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE COLUMN SHIFT LEVER SUB-ASSEMBLY

a. Remove the shift lever and 2 lever selecting bushes from the column shift control shift lever

retainer.

Fig. 239: Identifying Shift Lever & Lever Selecting Bushes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a thin-bladed screwdriver, release the connector housing retainer.

c. w/o Trailer Towing System:



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Insert a thin-bladed screwdriver, release the locking lug of terminal 4 (SFTD-), 5 (SFTD+) and 11
(E), and pull the terminals out from the rear.

d. w/ Trailer Towing System:

Insert a thin-bladed screwdriver, release the locking lug of terminal 4 (SFTD-), 5 (SFTD+), 12 (P),
9 (P) and 11 (E), and pull the terminals out from the rear.

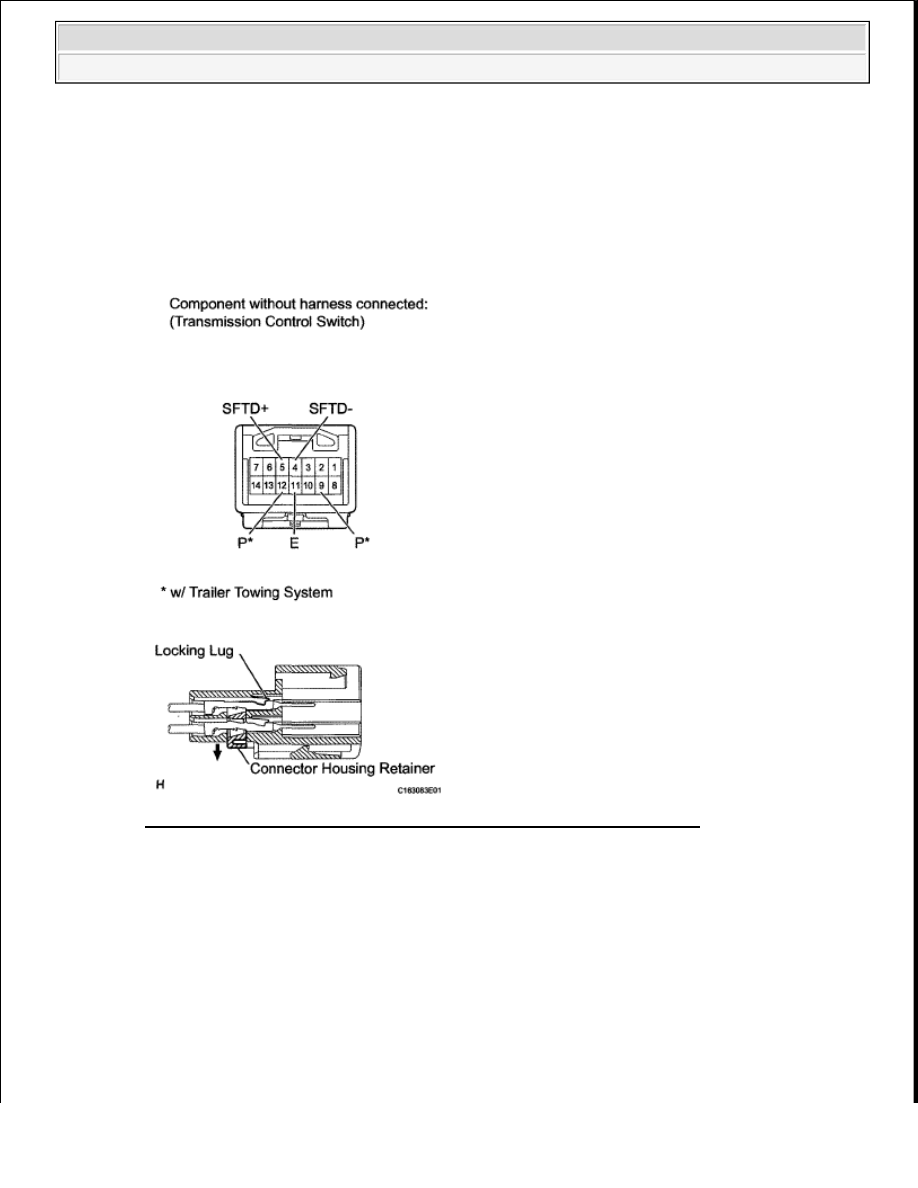

Fig. 240: Identifying Transmission Control Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Detach the 2 claws and remove the control shaft tube clamp from the column shift control shift

lever retainer.
