Fig. 151: Locating Solenoid Valves & Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE TRANSMISSION WIRE

a. Disconnect the 2 wire connectors.

HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

Fig. 152: Identifying Transmission Wire Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 bolts and pull out the 2 transmission wires.

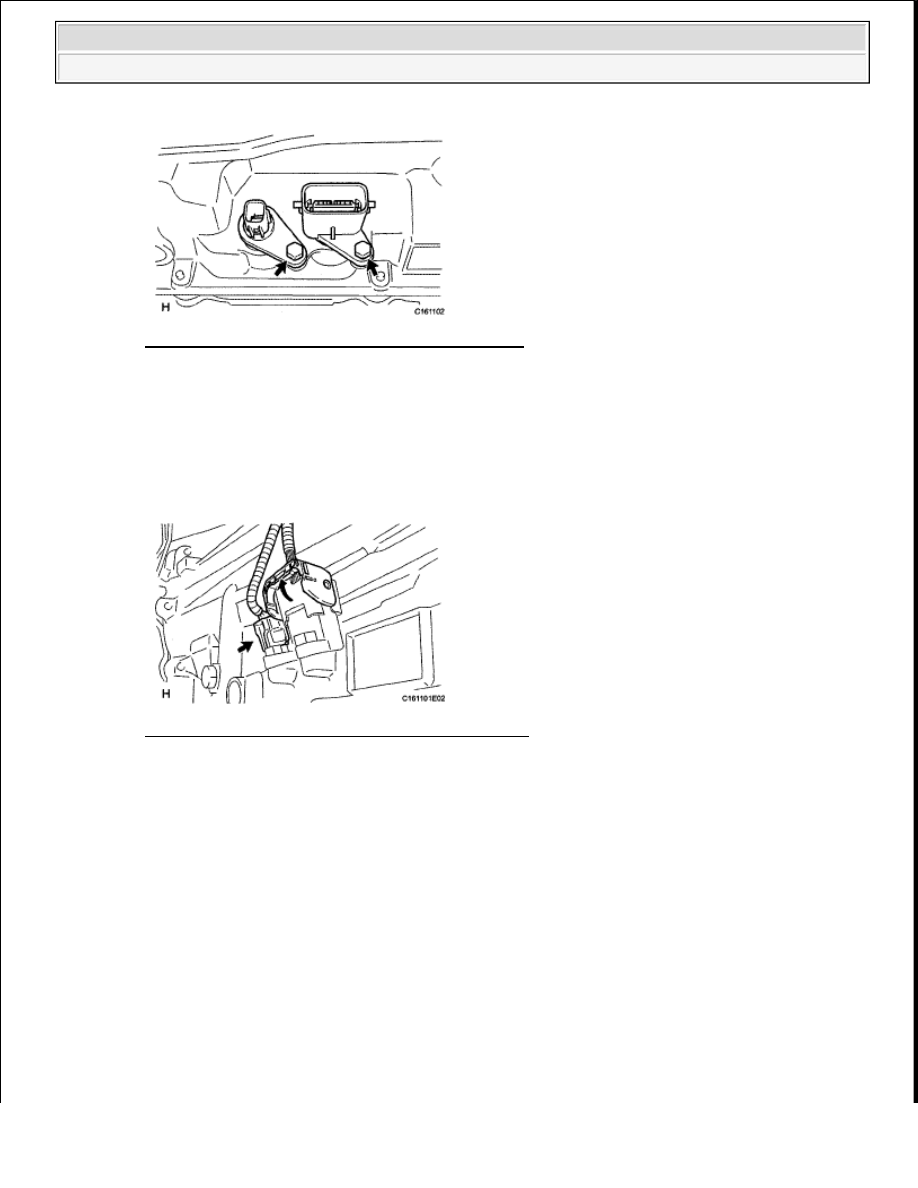

Fig. 153: Identifying Transmission Wires & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT TRANSMISSION WIRE (ATF TEMPERATURE SENSOR)

a. Measure the resistance according to the value (s) in the table below.

HINT:

If the resistance is out of the specified range of any of the ATF temperatures shown in the table
below, the driveability of the vehicle may decrease.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

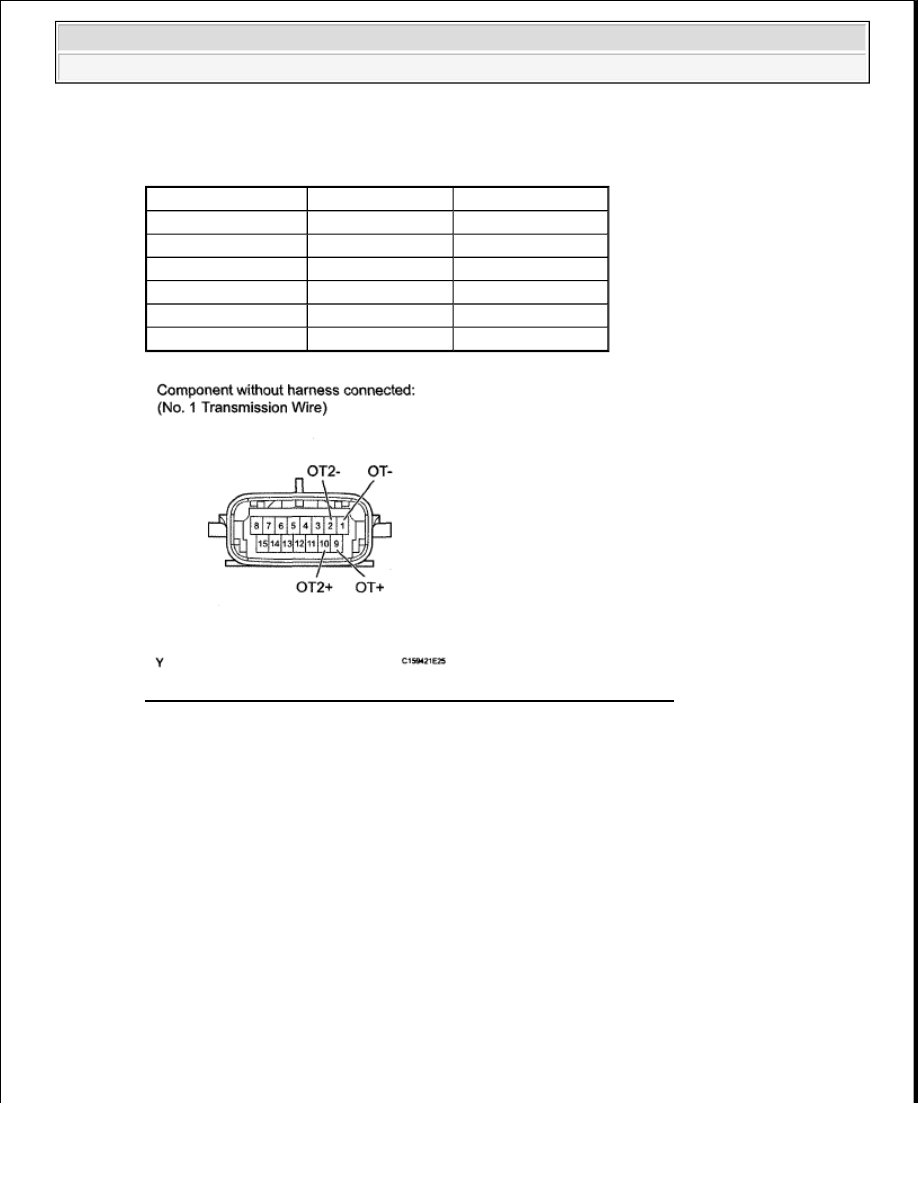

Fig. 154: Identifying ATF Temperature Sensor Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the transmission wire.

INSTALLATION

1. INSTALL TRANSMISSION WIRE

a. Coat the O-ring of the transmission wire connector with ATF.

b. Install the 2 transmission wires with the 2 bolts.

Torque: 5.4 N*m (55 kgf*cm, 48 in.*lbf)

Tester Connection ATF Temperature Specified Condition

1 (OT-) - 9 (OT+)

10°C (50°F)

5 to 8 kohms

1 (OT-) - 9 (OT+)

25°C (77°F)

2.5 to 4.5 kohms

1 (OT-) - 9 (OT+)

110°C (230°F)

0.22 to 0.28 kohms

2 (OT2-) - 10 (OT2+)

10°C (50°F)

5 to 8 kohms

2 (OT2-) - 10 (OT2+)

25°C (77°F)

2.5 to 4.5 kohms

2 (OT2-) - 10 (OT2+)

110°C (230°F)

0.22 to 0.28 kohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































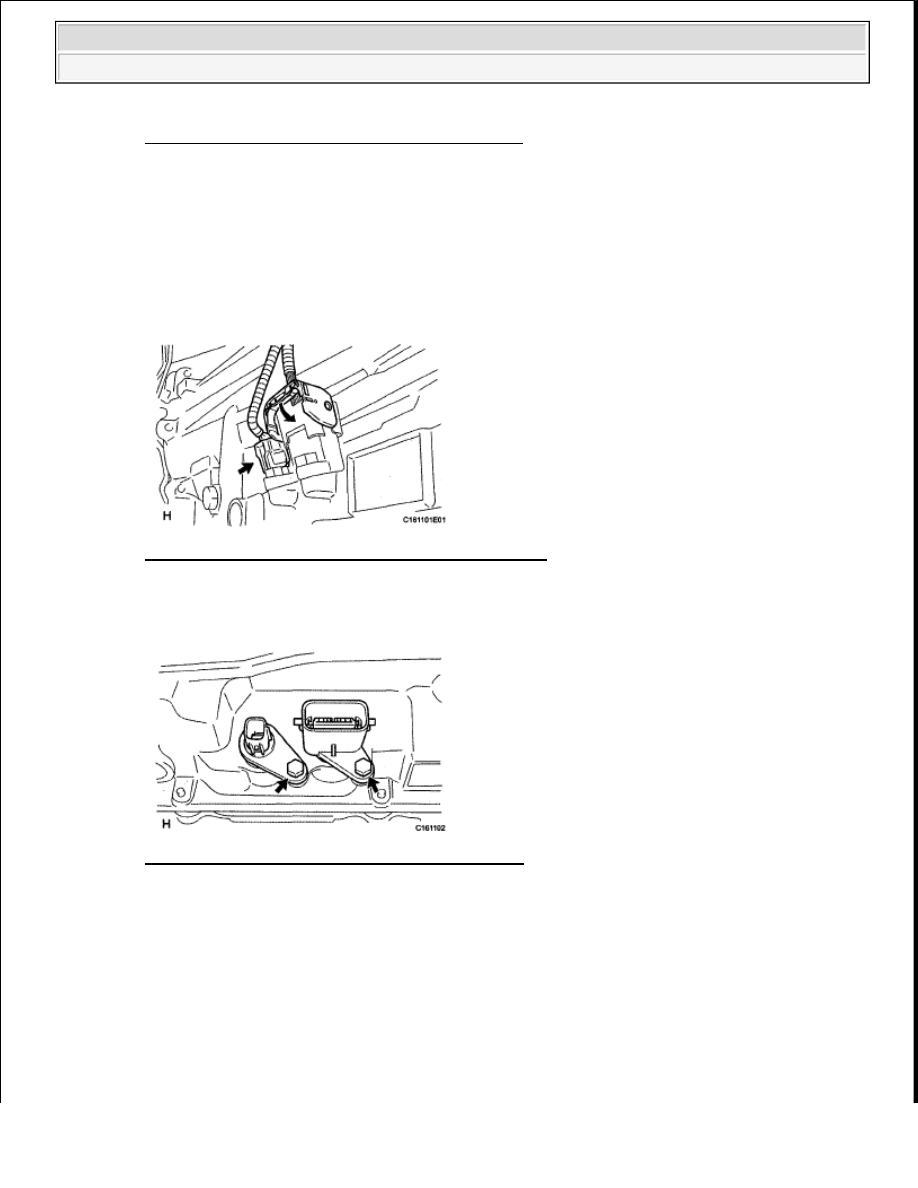

Fig. 155: Identifying Transmission Wires & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the 2 transmission wire connectors.

HINT:

Push up the lever until the claw of the transmission wire connector makes a connection sound.

Fig. 156: Locating Transmission Wire Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT TRANSMISSION WIRE

a. Connect the 9 connectors to the solenoid valves.

b. Connect the 2 ATF temperature sensors with the 2 clamps and 2 bolts.

Torque: for bolt A

10 N*m (102 kgf*cm, 7 ft.*lbf)

for bolt B

11 N*m (112 kgf*cm, 8 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































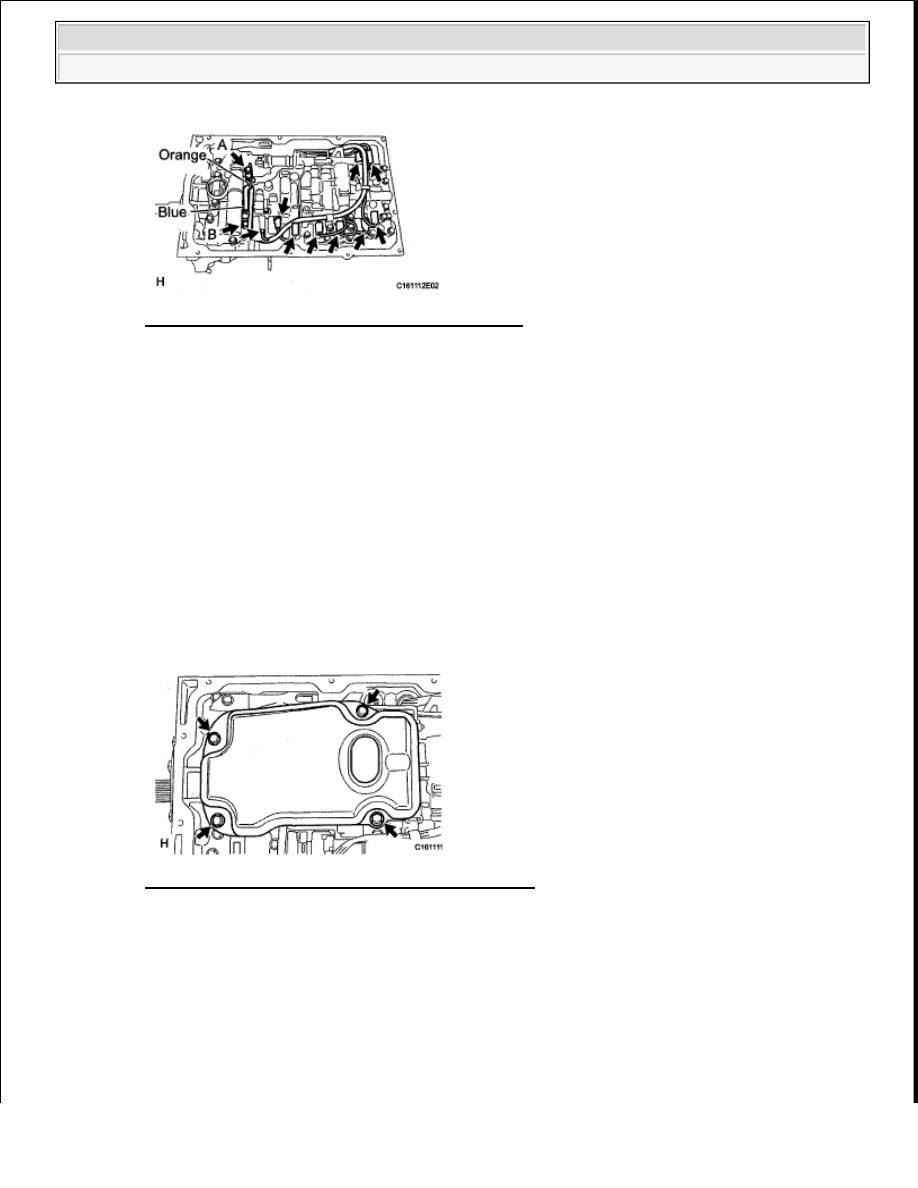

Fig. 157: Locating Solenoid Valves & Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.41 in.) for bolt B

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

a. Coat a new O-ring with ATF and install it to the oil strainer.

b. Install the oil strainer with the 4 bolts.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 158: Identifying Valve Body Oil Strainer Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY

a. Install the 4 transmission oil cleaner magnets to the oil pan.
