6. COMPLETE

a. Turn the ignition switch off.

b. Disconnect the Techstream from the DLC3.

c. w/ Trailer Towing System (w/ Transmission oil cooler thermostat):

1. Remove the pin by pushing the shaft with a screwdriver.

NOTICE:

Make sure the shaft of the thermostat is protruding from the hole on the cap.

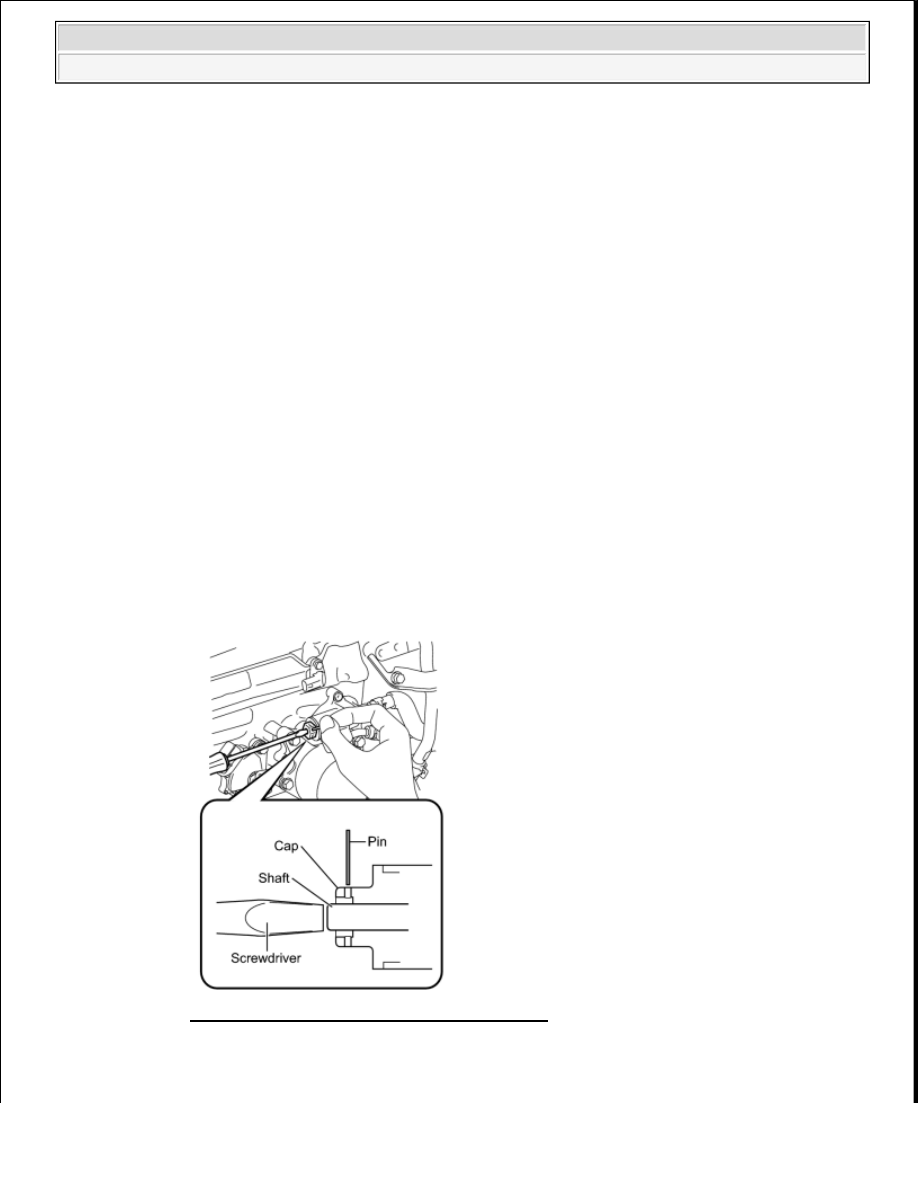

Fig. 139: Removing The Pin With Screwdriver

d. Inspect for automatic transmission fluid leak.

i. Install a new gasket and the overflow plug.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

j. Install a new gasket and the refill plug.

Torque: 39 N*m (400 kgf*cm, 29 ft.*lbf)

1. Remove the refill plug.

2. Refill the transmission through the refill hole until fluid

begins to trickle out of the overflow tube.

3. Wait until the overflow slows to a trickle.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































SPEED SENSOR

COMPONENTS

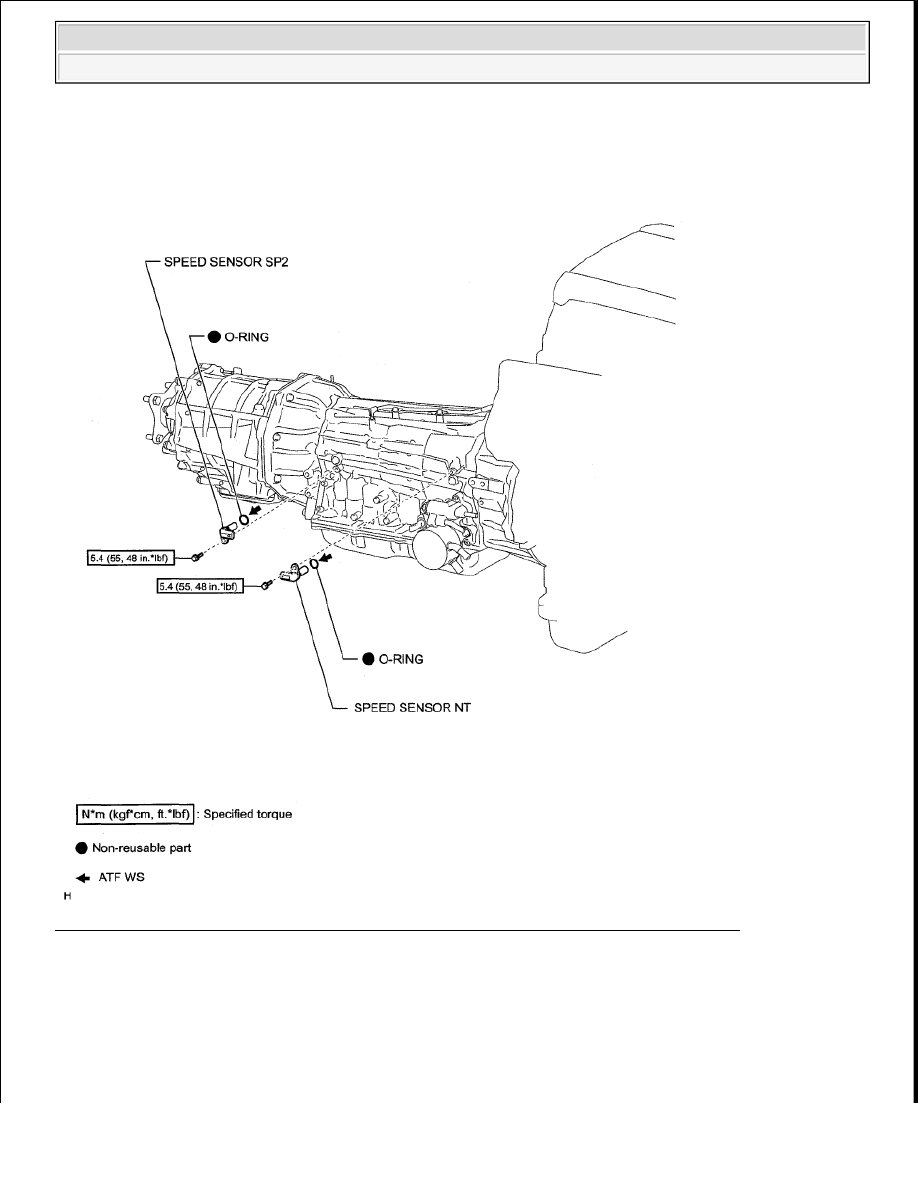

Fig. 140: Identifying Speed Sensor Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE SPEED SENSOR NT

a. Disconnect the sensor connector.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 141: Identifying Speed Sensor NT Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and sensor.

c. Remove the O-ring from the sensor.

2. REMOVE SPEED SENSOR SP2

a. Disconnect the sensor connector.

b. Remove the bolt and sensor.

c. Remove the O-ring from the sensor.

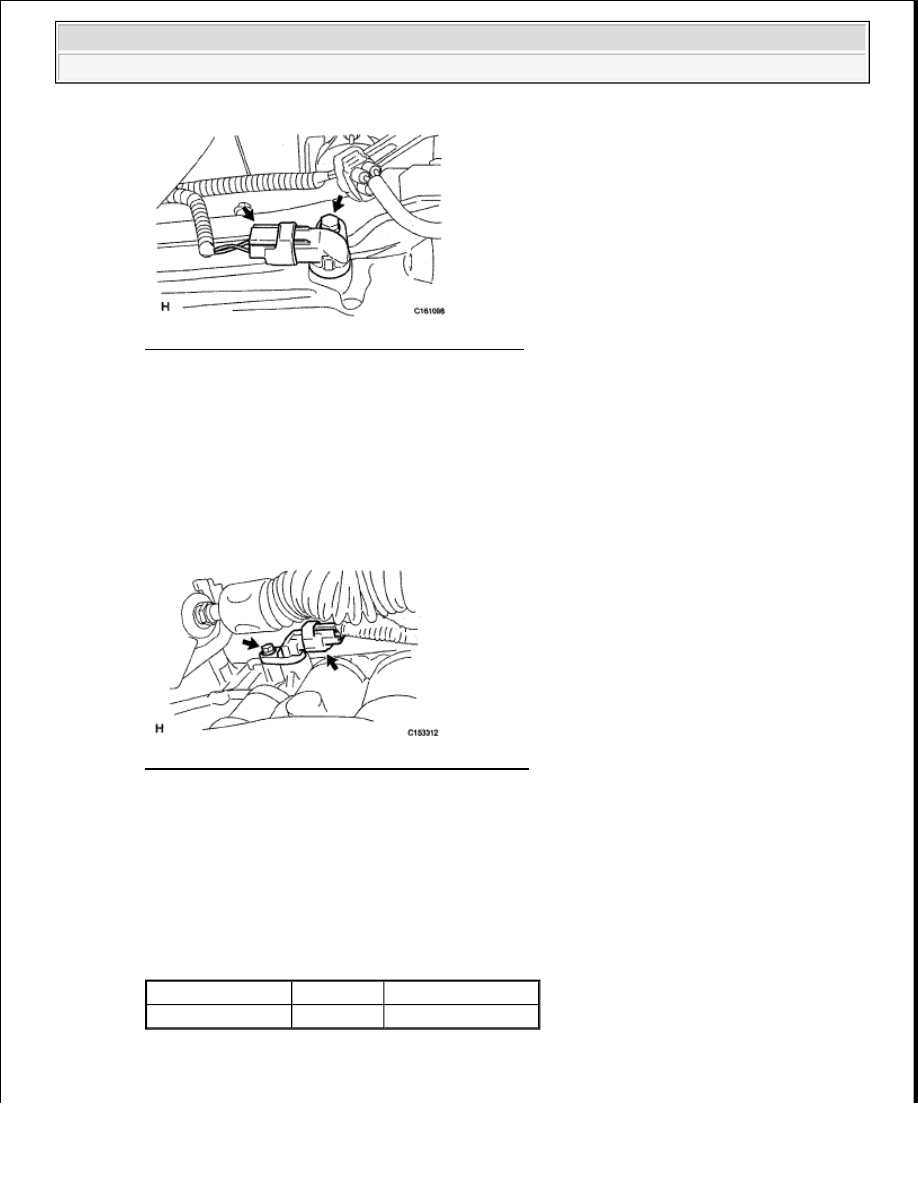

Fig. 142: Identifying Speed Sensor SP2 Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT SPEED SENSOR NT

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the sensor.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

560 to 680 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































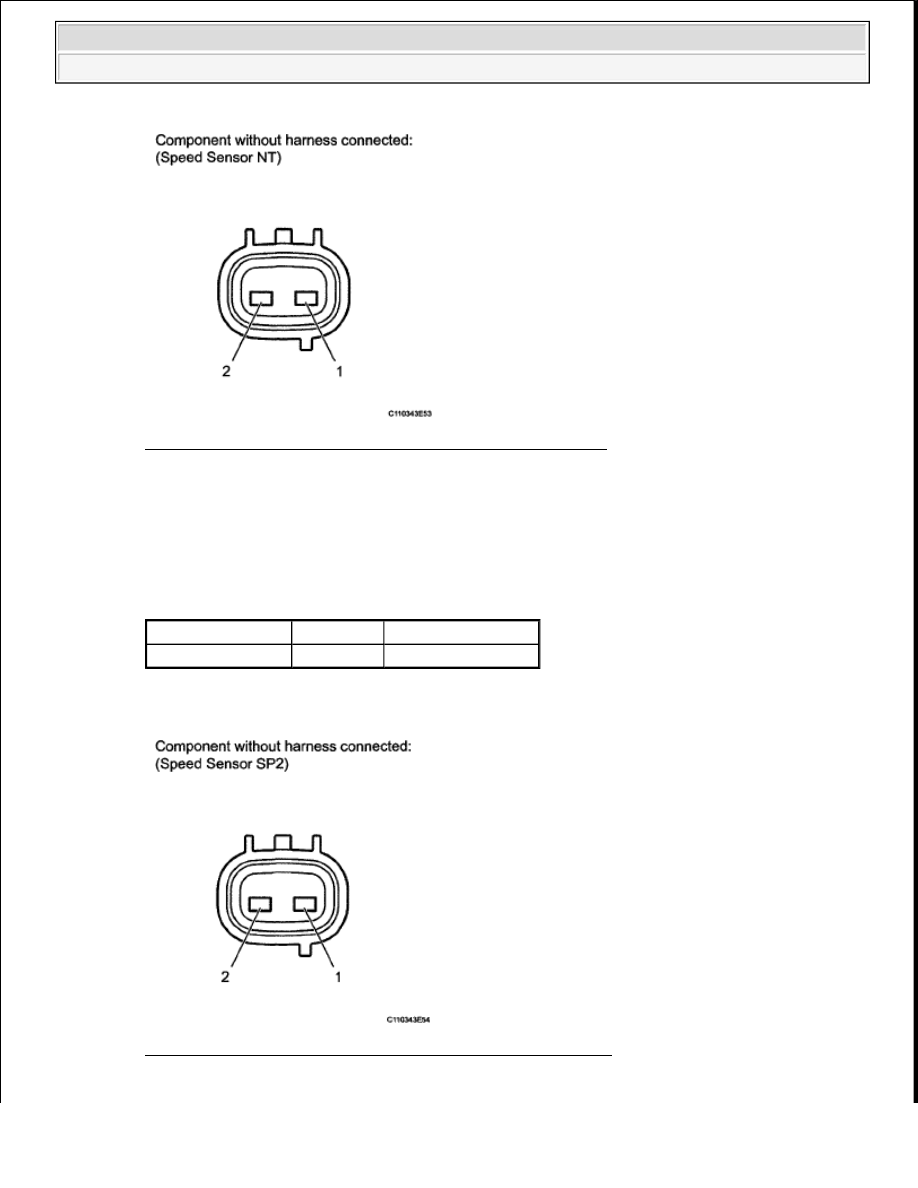

Fig. 143: Identifying Speed Sensor NT Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT SPEED SENSOR SP2

a. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the sensor.

Fig. 144: Identifying Speed Sensor SP2 Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Connection Condition Specified Condition

1 - 2

20°C (68°F)

560 to 680 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
