19 N*m (194 kgf*cm, 14 ft.*lbf)

for Bolt B

14 N*m (138 kgf*cm, 10 ft.*lbf)

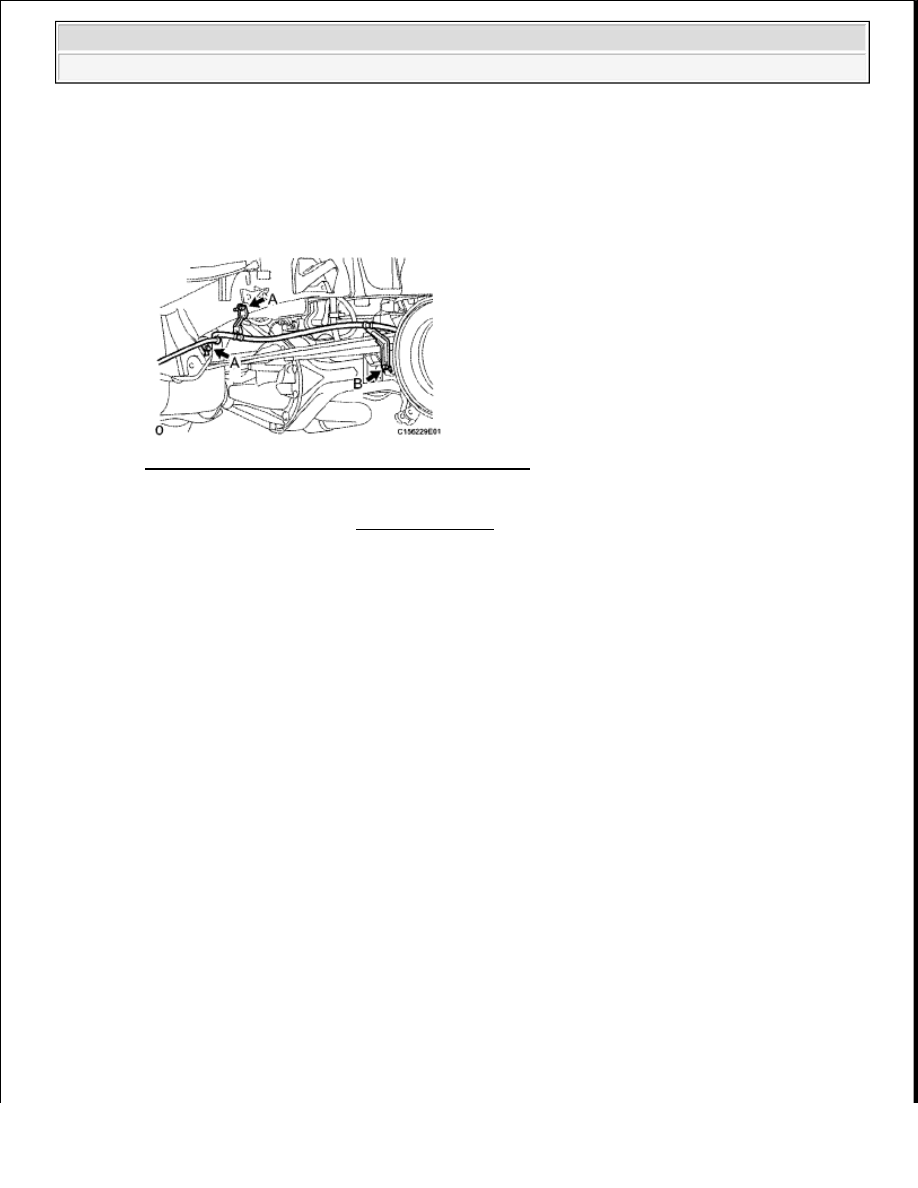

Fig. 81: Locating Parking Brake Cable With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. STABILIZE SUSPENSION (See INSTALLATION )

8. TIGHTEN REAR SPRING ASSEMBLY LH

a. Tighten the 3 nuts.

Torque: 105 N*m (1071 kgf*cm, 77 ft.*lbf)

9. TIGHTEN REAR SPRING U BOLT

a. Tighten the 4 nuts.

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

10. INSTALL REAR WHEEL

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

11. INSTALL SPARE TIRE

12. REMOVE SAFETY STANDS

REAR SHOCK ABSORBER

COMPONENTS



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

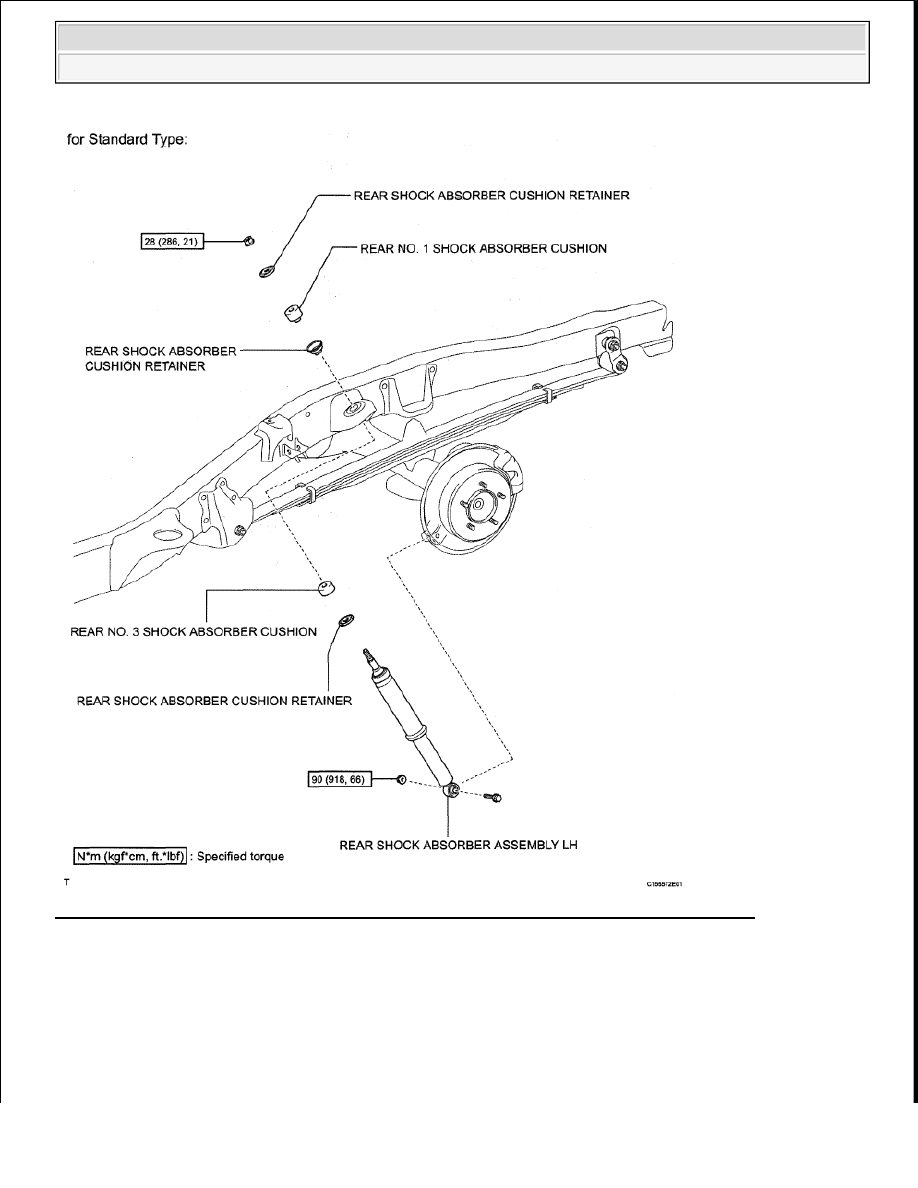

Fig. 82: Identifying Rear Shock Absorber Components With Torque Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

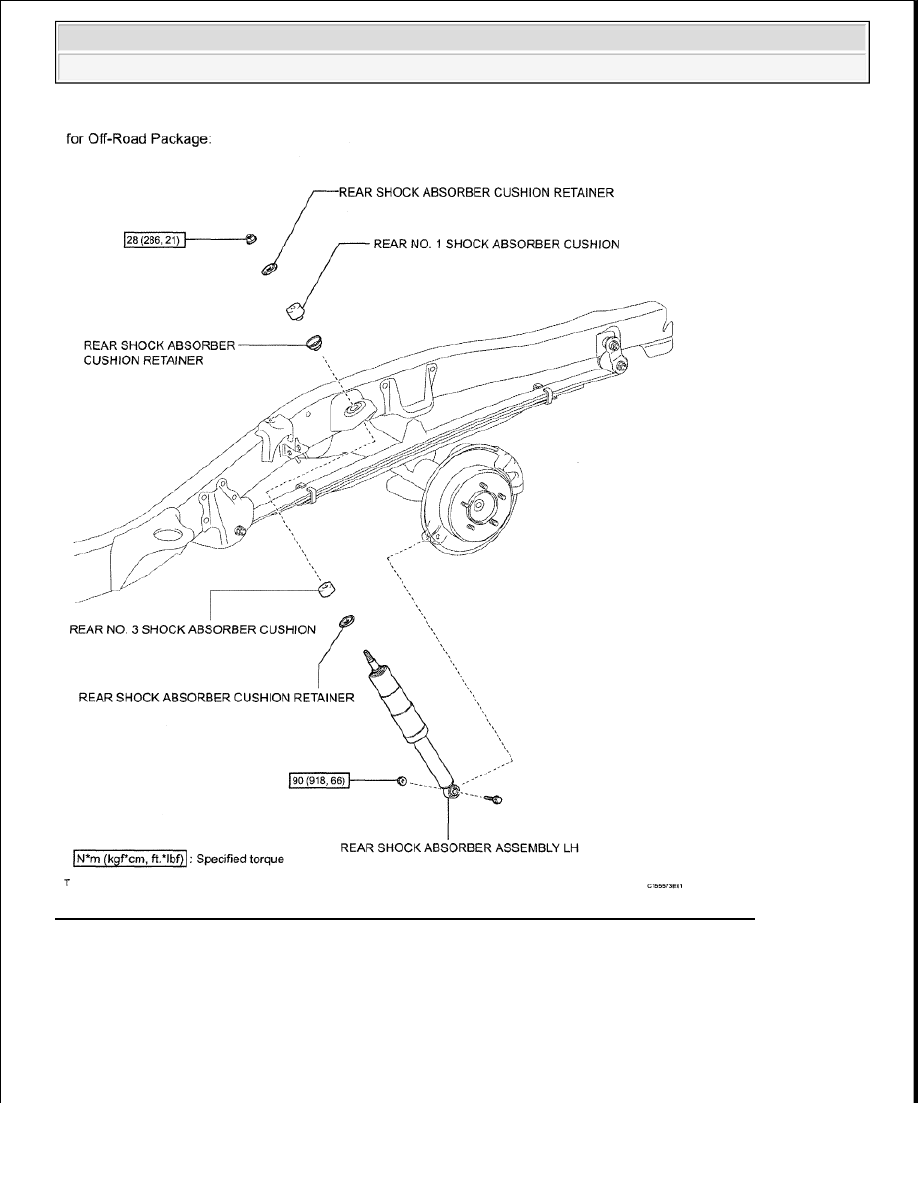

Fig. 83: Identifying Rear Shock Absorber Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































1. SUPPORT BODY WITH SAFETY STANDS

a. Jack up and support the body on safety stands.

b. Lower the axle housing until the leaf spring tension is free, and keep it at this position.

2. REMOVE REAR WHEEL

3. REMOVE REAR SHOCK ABSORBER ASSEMBLY LH

a. Support the rear axle housing with a jack using a wooden block to avoid damage.

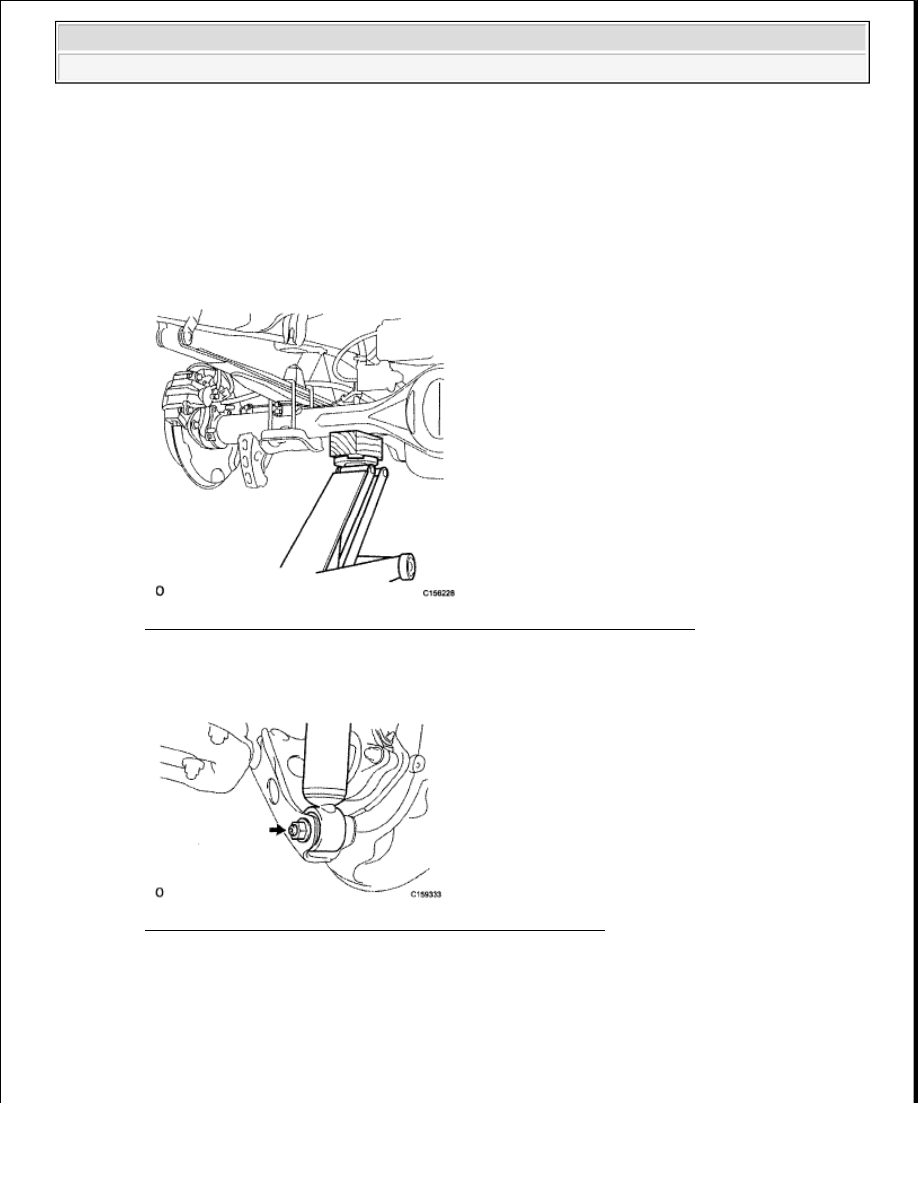

Fig. 84: Supporting Rear Axle Housing With Jack Using Wooden Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and nut on the lower side of the shock absorber.

Fig. 85: Locating Shock Absorber Lower Side Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. While holding the piston rod, remove the nut, retainer, No. 1 cushion and shock absorber.
