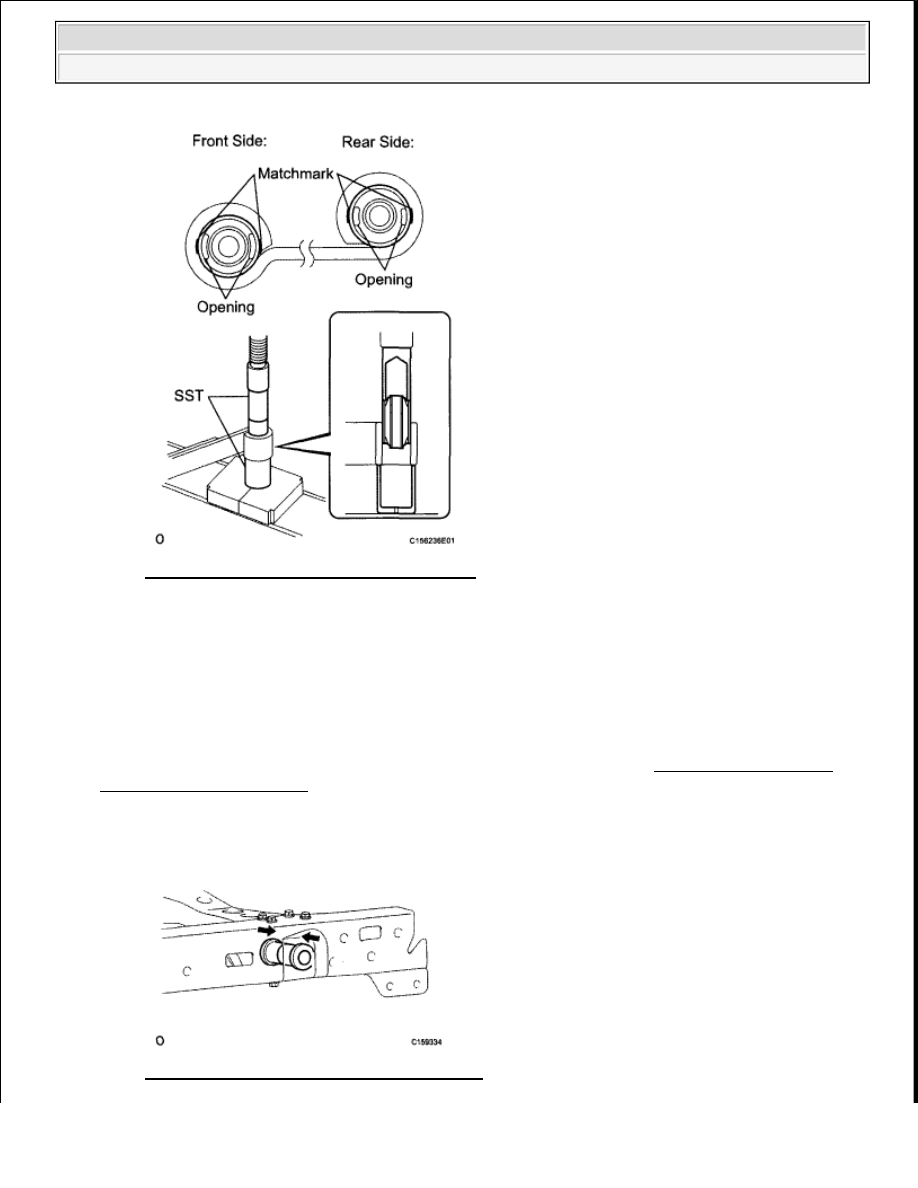

Fig. 73: Pressing Out Rear Spring Leaf Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

1. INSTALL REAR SPRING LEAF BUSH

a. Install a new bush to the leaf spring.

1. Install the bushing while aligning it with the matchmarks so that its openings are as shown in

the illustration.

b. Use SST and a press, press both bushes into the leaf spring.

SST 09710-28012 (09710-07062), 09710-30041 (09710-03211)

bush on the front side of the vehicle.

NOTE:

Be sure to install each bushing to the correct positions.

NOTE:

Align SST, which presses the bush, to the outer casing of the bush.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

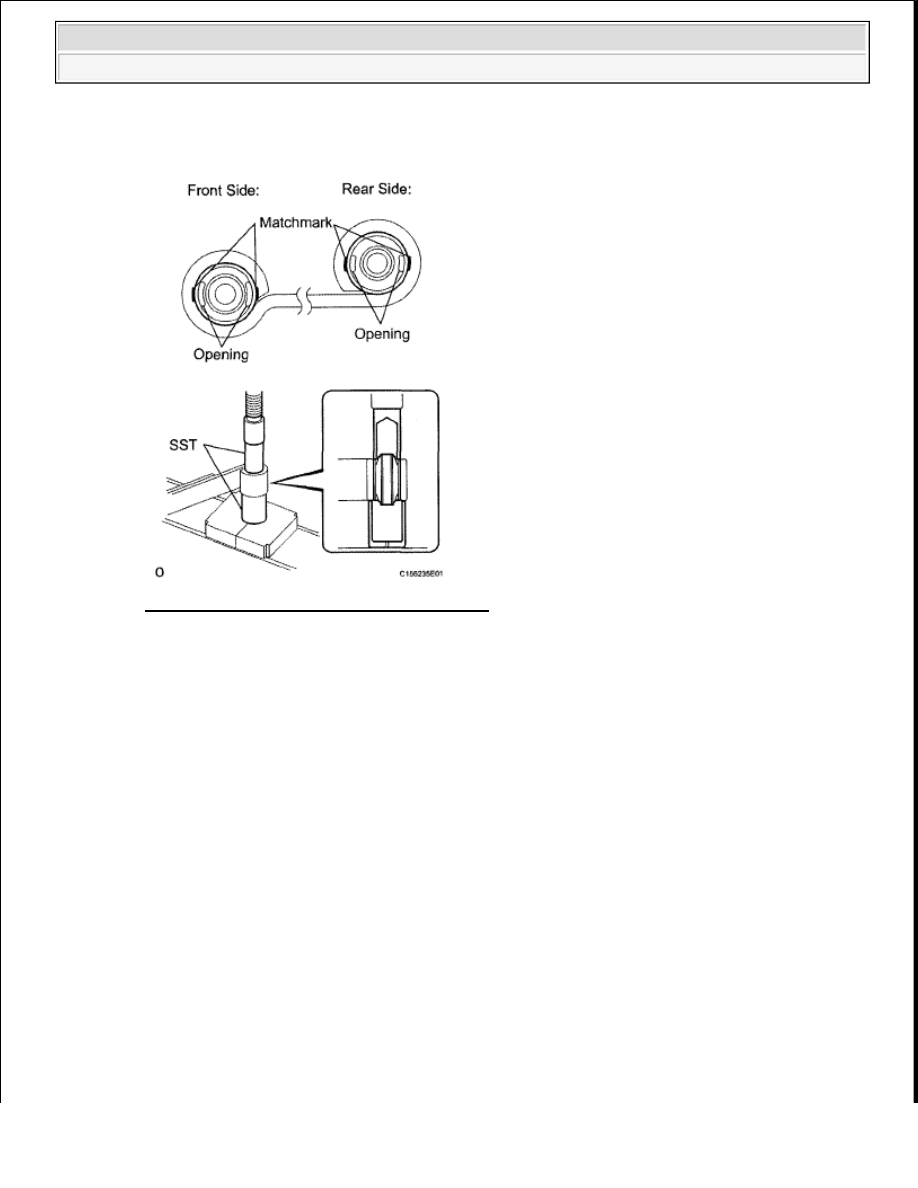

Fig. 74: Pressing In Rear Spring Leaf Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. INSTALL REAR SPRING SHACKLE BUSH

a. Install the 2 shackle bushes to the frame.

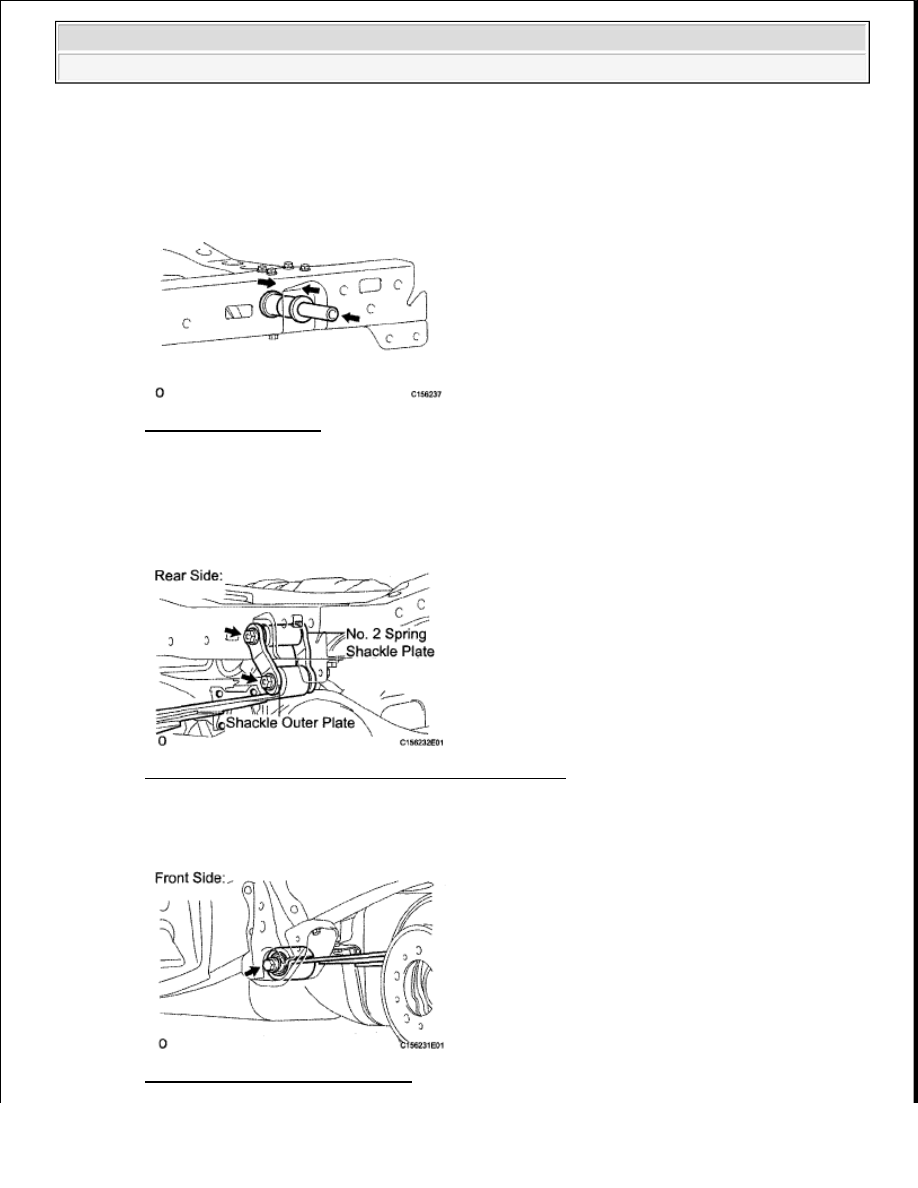

Fig. 75: Locating Rear Spring Shackle Bush



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL TUBE

a. Install the tube to the bush.

Fig. 76: Locating Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. TEMPORARILY INSTALL REAR SPRING ASSEMBLY LH

a. Temporarily install the spring with the No. 2 spring shackle plate, shackle outer plate, 2 washers

and 2 nuts to the rear side.

Fig. 77: Locating No. 2 Spring Shackle Plate And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Temporarily install the spring with the bolt, washer and nut to the front side.

Fig. 78: Locating Rear Spring Bolt



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR SPRING BUMPER SUB-ASSEMBLY

a. Install the spring bumper.

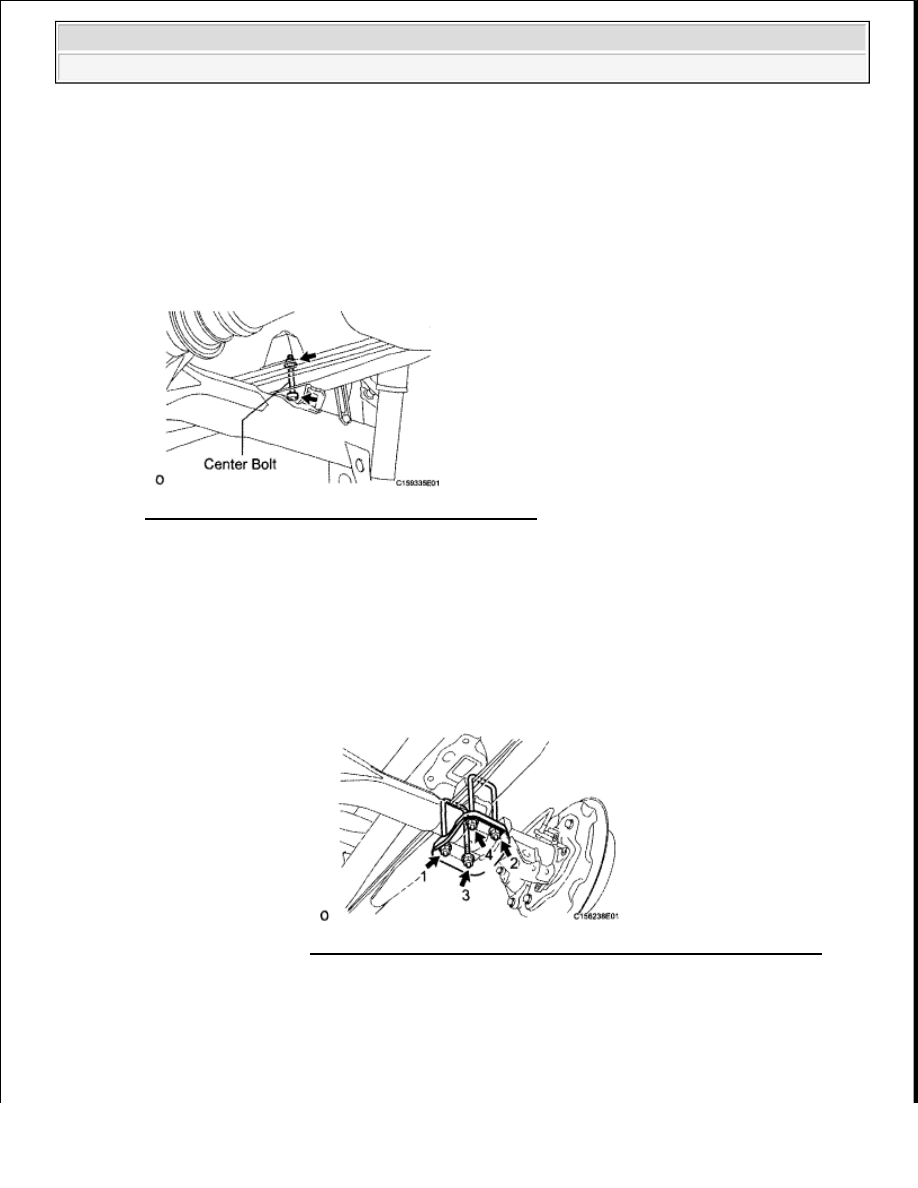

Fig. 79: Locating Leaf Spring Center Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. TEMPORARILY INSTALL REAR SPRING U BOLT

a. Temporarily install the spring seat and 2 U bolts with the 4 washers and 4 nuts.

6. CONNECT N0. 3 PARKING BRAKE CABLE ASSEMBLY

a. Connect the parking brake cable to the vehicle with the 3 bolts.

Torque: for Bolt A

NOTE:

Align the leaf spring center bolt and nut with the installation hole of
the rear axle housing and spring bumper so that they are not loose.

NOTE:



Tighten the nuts in the order shown in the illustration.



Install the U bolts so that the lengths of the 4 ends under the
spring seat are the same.

Fig. 80: Identifying Rear Spring U Bolt Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra
