SST 09950-40011 (09951 -04010, 09952-04010, 09953-04020, 09954-04010, 09955-04011,
09957-04010, 09958-04011), 09950-60010 (09951-00540)

Fig. 46: Removing Front N0. 1 Lower Arm Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE FRONT N0. 2 LOWER ARM BUSH LH

a. Using a chisel and hammer, pry the flange of the bush outward.

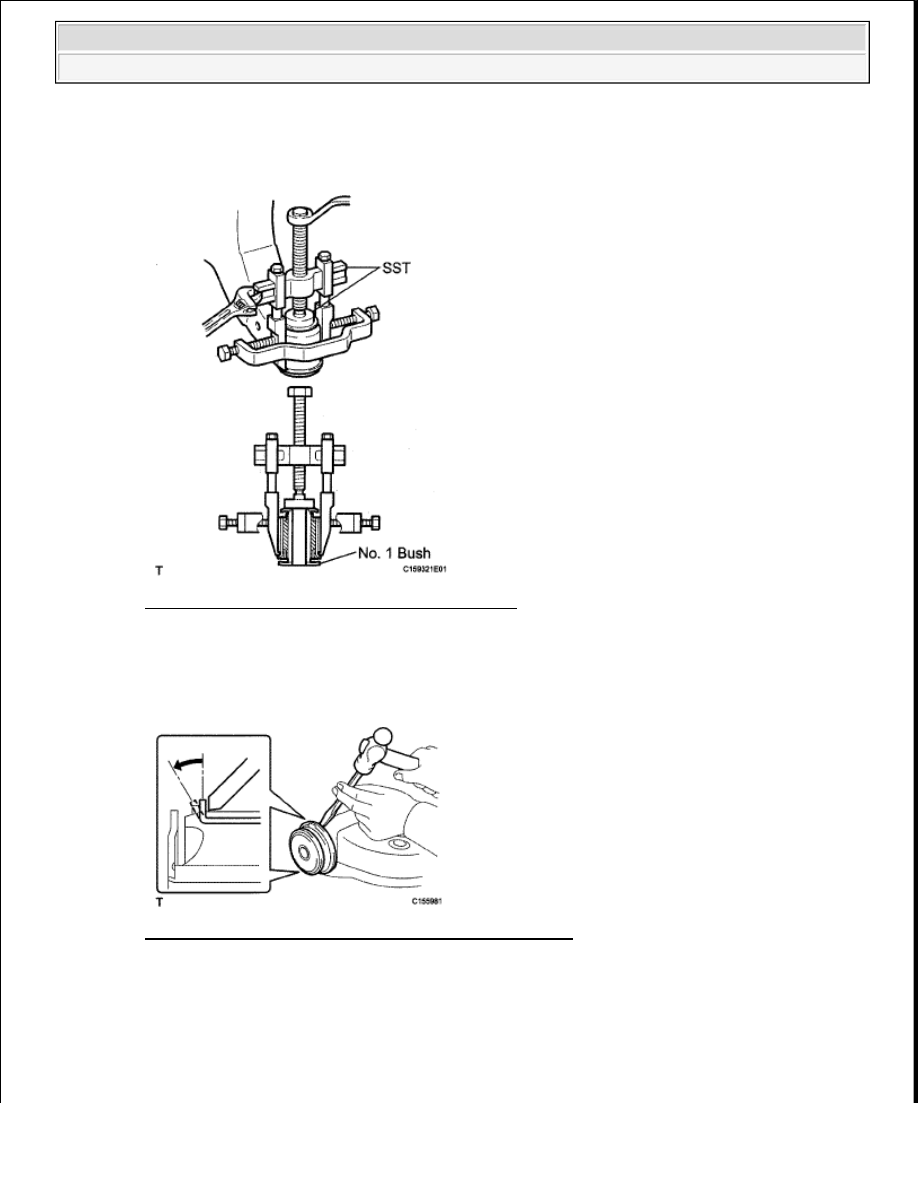

Fig. 47: Prying Flange Of Front N0. 2 Lower Arm Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, remove the bush.

SST 09950-40011 (09951-04010, 09952-04010, 09953-04020, 09954-04020, 09955-04011, 09957-
04010, 09958-04011), 09950-60010 (09951-00650)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































3. REMOVE FRONT N0. 1 SPRING BUMPER LH

a. Remove the No. 1 spring bumper from the vehicle.

Fig. 48: Removing No. 1 Spring Bumper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FRONT N0. 1 SUSPENSION ARM LOWER SUB-ASSEMBLY LH

a. As shown in the illustration, move the ball joint stud back and forth 5 times before installing the

nut.

b. Using a torque wrench, turn the nut continuously at a rate of 3 to 5 seconds per turn and take the

torque reading on the fifth turn.

Standard turning torque:

3.0 to 10.0 N*m (31 to 102 kgf*cm, 27 to 89 in.*lbf)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































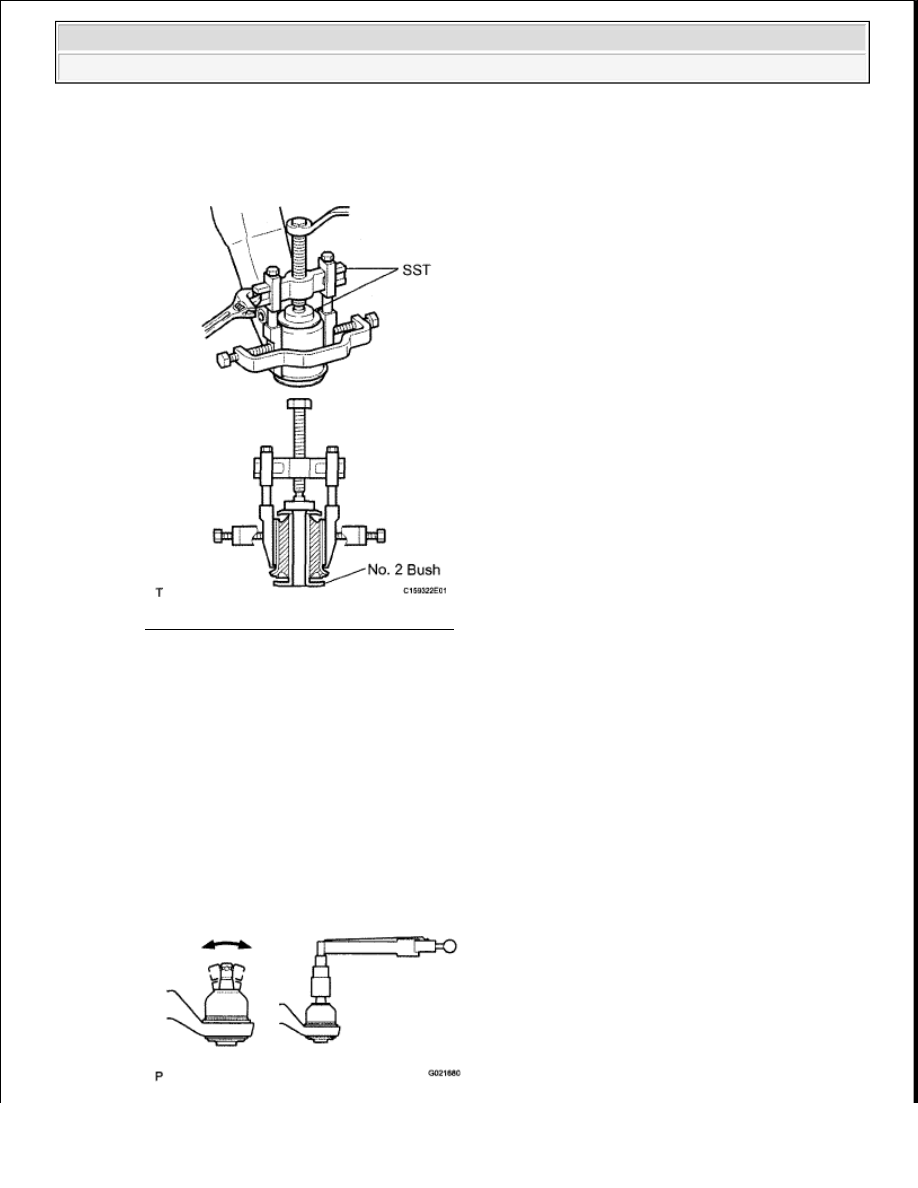

Fig. 49: Checking Ball Joint Stud Turning Torque
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Check for any cracks and grease leaks on the ball joint dust cover.

REASSEMBLY

1. INSTALL FRONT N0. 1 SPRING BUMPER LH

a. Install the No. 1 spring bumper to the vehicle.

Torque: 31 N*m (316 kgf*cm, 23 ft.*lbf)

2. INSTALL FRONT N0. 2 LOWER ARM LH

a. Using SST and a press, press in a new bush.

SST 09710-26011 (09710-05081)

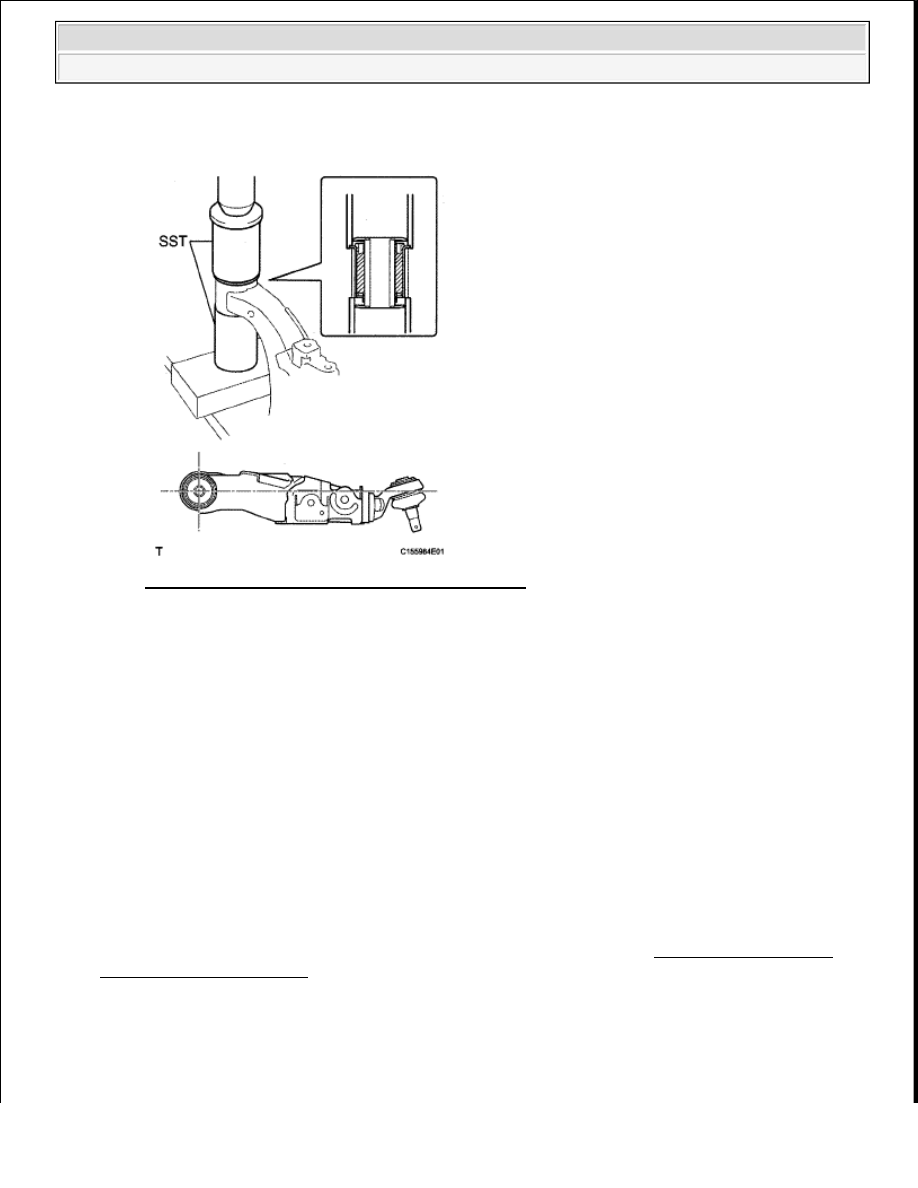

Fig. 50: Pressing In Front N0. 2 Lower Arm Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT N0. 1 LOWER ARM BUSH LH

a. Using SST and a press, press in a new bush.

NOTE:

Press the bush while making sure the bush positioning protrusions
are perpendicular to the lower arm, as shown in the illustration.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































SST 09223-00010,09612-30012

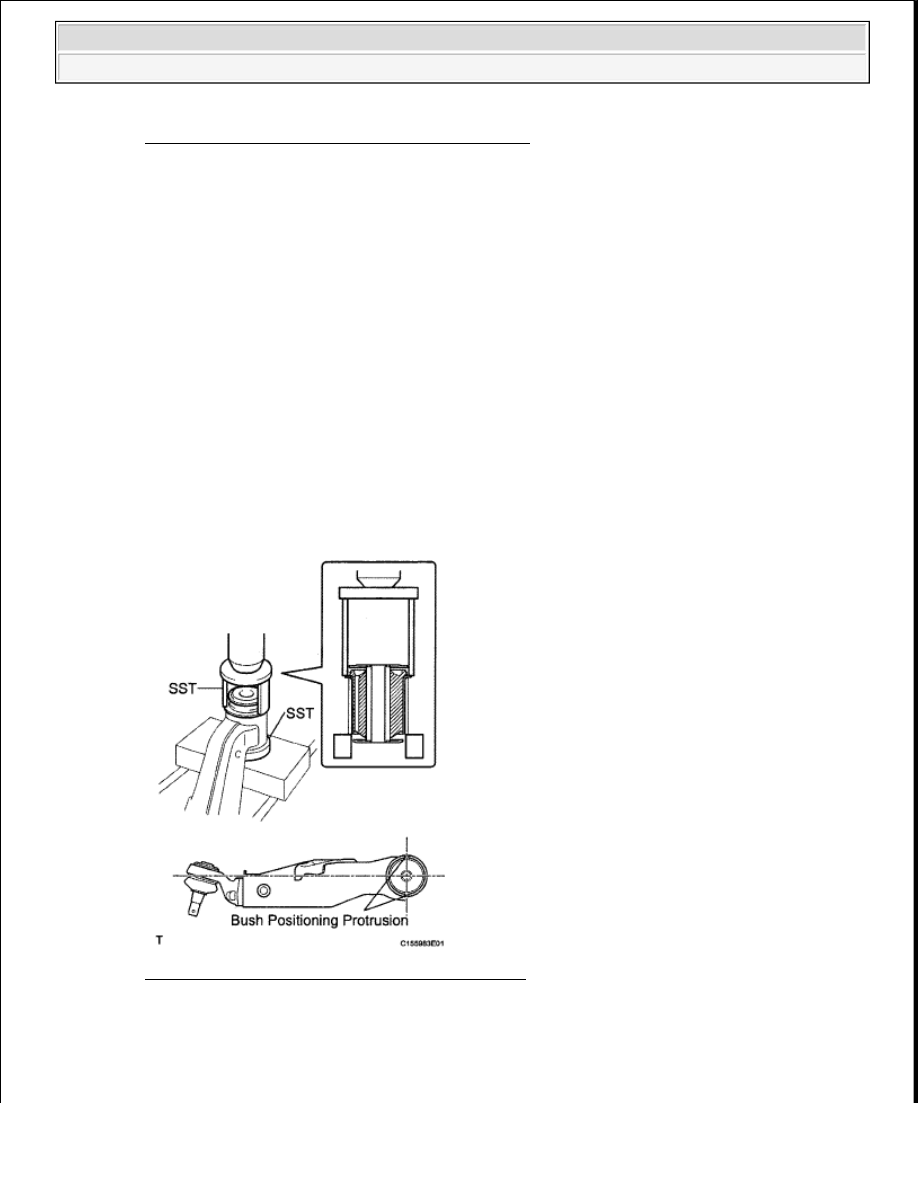

Fig. 51: Pressing In Front N0. 1 Lower Arm Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL FRONT LOWER BALL JOINT ATTACHMENT LH

a. Install the attachment with the nut and a new cotter pin.

Torque: 167 N*m (1703 kgf*cm, 123 ft.*lbf)

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. TEMPORARILY INSTALL FRONT N0. 1 SUSPENSION ARM LOWER SUB-ASSEMBLY LH

a. Install the lower suspension arm with the camber adjusting cam, No. 2 camber adjusting cam, No. 2

toe adjusting plate, toe adjusting cam, bolt, nut and washer.

b. Align the matchmarks on the No. 2 camber adjusting cam and No. 2 toe adjusting plate.

NOTE:

If the holes for the cotter pin are not aligned, tighten the nut further
up to 60°.
