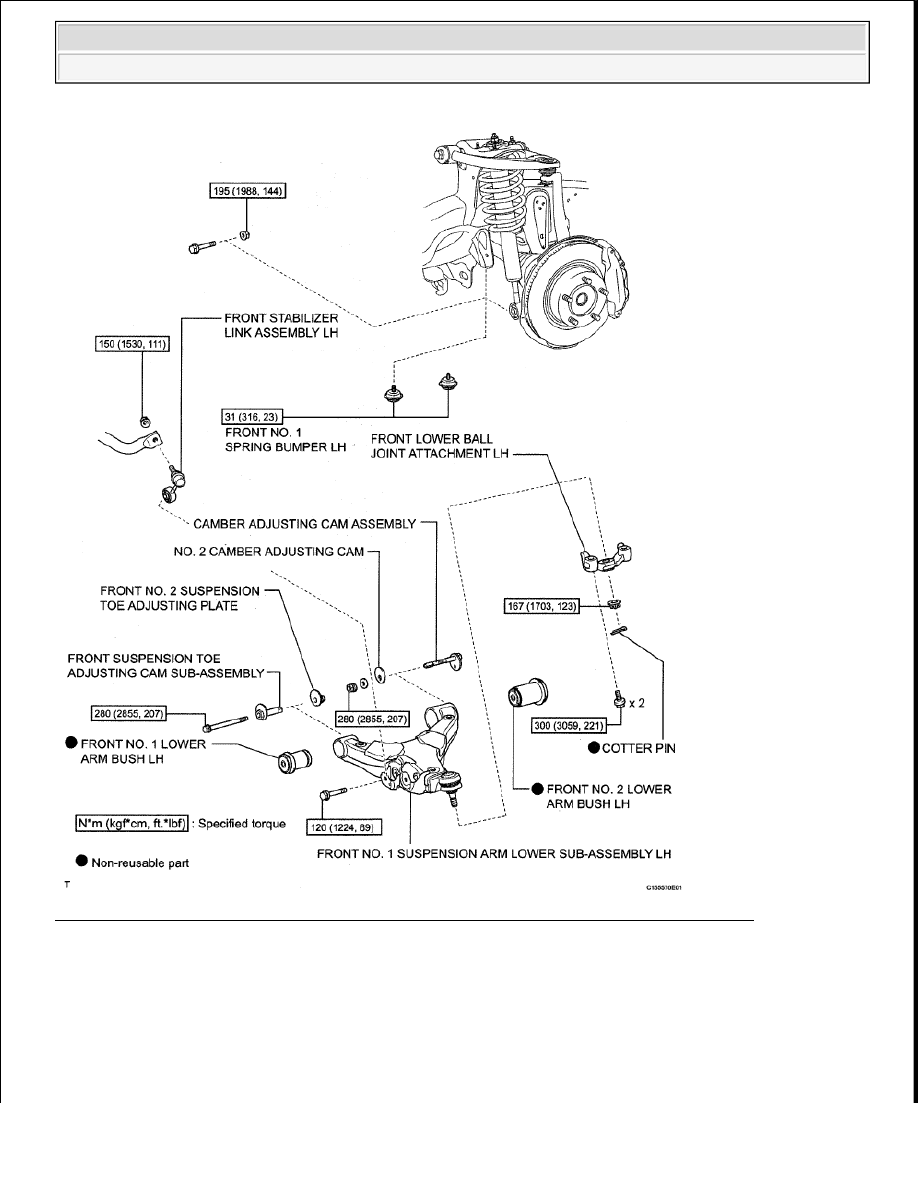

Fig. 40: Identifying Front Lower Suspension Arm Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































1. REMOVE FRONT WHEEL

2. REMOVE FRONT STABILIZER LINK ASSEMBLY LH (See REMOVAL )

3. DISCONNECT FRONT SHOCK ABSORBER WITH COIL SPRING LH

a. Remove the nut and bolt, and disconnect the shock absorber from the lower side.

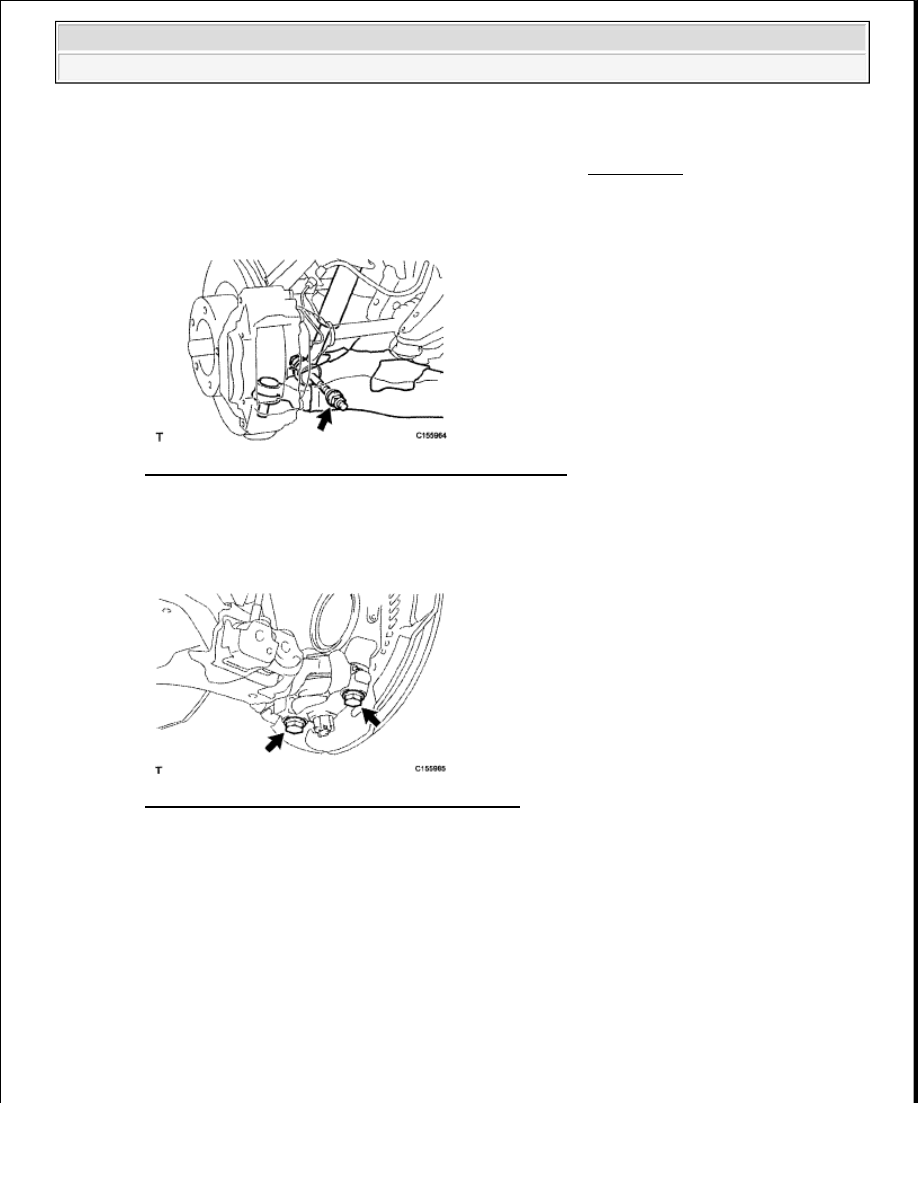

Fig. 41: Locating Shock Absorber Lower Nut And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. DISCONNECT FRONT LOWER BALL JOINT ATTACHMENT LH

a. Remove the 2 bolts and disconnect the attachment from the steering knuckle.

Fig. 42: Locating Shock Absorber Bolt And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE FRONT N0. 1 SUSPENSION ARM SUB-ASSEMBLY LOWER LH

a. Place matchmarks on the No. 2 camber adjusting cam and No. 2 toe adjusting plate.



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

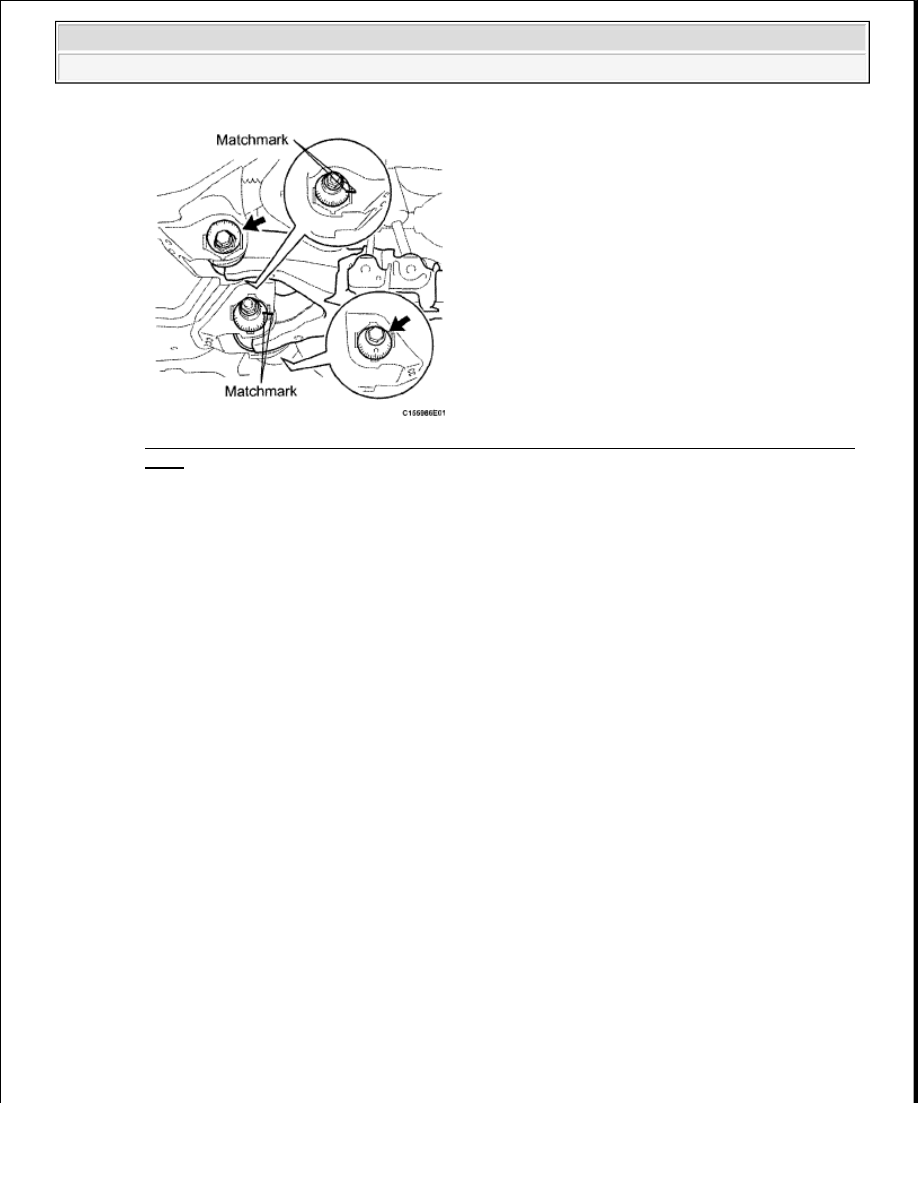

Fig. 43: Identifying Matchmarks On No. 2 Camber Adjusting Cam And No. 2 Toe Adjusting
Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the nut, washer, No. 2 camber adjusting cam, camber adjusting cam assembly, bolt, toe

adjusting cam, No. 2 toe adjusting plate and front No. 1 suspension arm lower LH.

6. REMOVE FRONT LOWER BALL JOINT ATTACHMENT LH

a. Remove the cotter pin and nut.

b. Using SST, remove the lower ball joint attachment.

SST 09950-40011 (09951-04010,09953-04020, 09954-04010, 09955-04031, 09958-04011, 09952-
04010), 09955-04090

HINT:

Claw A 09955-04090

Claw B 09955-04031



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra

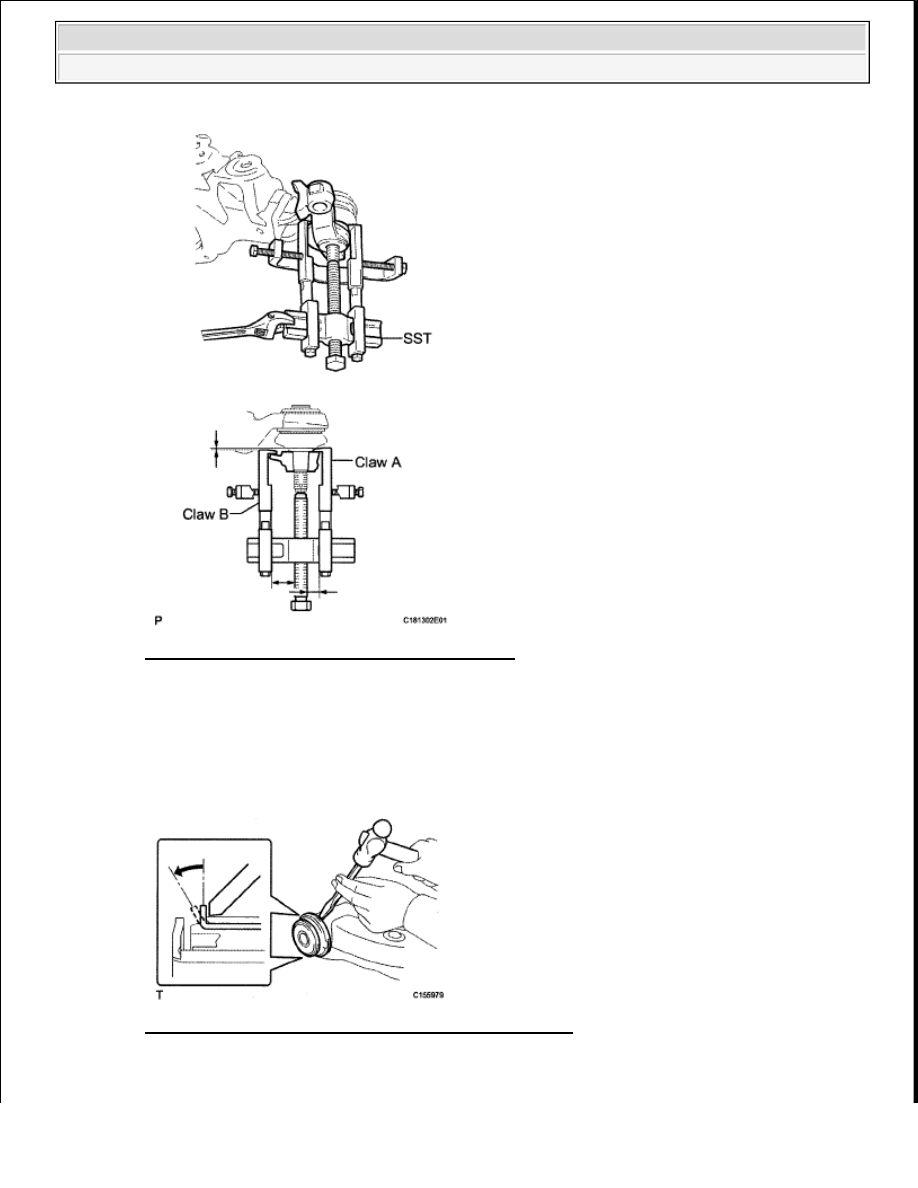

Fig. 44: Removing Lower Ball Joint Attachment
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE FRONT N0. 1 LOWER ARM BUSH LH

a. Using a chisel and hammer, pry the flange of the bush outward.

Fig. 45: Prying Flange Of Front N0. 1 Lower Arm Bush
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST, remove the bush.



2009 Toyota Tundra
