Toyota Tundra. Manual - part 2741





Standard toe-in (unloaded vehicle):

for Double Cab of Long Deck

TOE-IN SPECIFICATION

Standard toe-in (unloaded vehicle):

for CrewMax of standard deck

TOE-IN SPECIFICATION

USK56L-CRTLGA

P275/55R20 8J (OPT)

C - D: 4.79 +/-2.0 mm (0.1886 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.27 +/-2.0 mm (0.1681 +/-0.0787 in.)

Vehicle Model

Tire size

Front A + B

Rear C - D

UCK52L-CHASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.84 +/-2.0 mm (0.1906 +/-0.0787 in.)

UCK57L-CHASKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.85 +/-2.0 mm (0.1909 +/-0.0787 in.)

USK52L-CHTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°20' +/-0°08' (0.34° +/-0.14°)

C - D: 4.78 +/-2.0 mm (0.1882 +/-0.0787 in.)

USK57L-CHTSKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°21' +/-0°08' (0.35° +/-0.14°)

C - D: 4.98 +/-2.0 mm (0.1961 +/-0.0787 in.)

USK57L-CHTSGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

A + B: 0°21' +/-0°08' (0.35° +/-0.14°)

C - D: 4.98 +/-2.0 mm (0.1961 +/-0.0787 in.)

Vehicle Model

Tire size

Front A + B

Rear C - D

UCK51L-PSASKA

P255/70R18 8J (STD)
P255/70R18 8J (STD)

P255/70R18 8J (

(1)

)

P275/65R188J (STD)

P275/S5R20 8J (SPORT)

A + B: 0°19' +/-0°08' (0.32° +/-0.14°)

C - D: 4.54 +/-2.0 mm (0.1787 +/-0.0787 in.)

P275/65R188J (OFFROAD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.25 +/-2.0 mm (0.1673 +/-0.0787 in.)

UCK51L-PSALKA

P275/65R18 8J (STD)
P275/55R20 8J (STD)

A + B: 0°20' +/-0°08' (0.33° +/-0.14°)

C - D: 4.71 +/-2.0 mm (0.1854 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°19' +/- 0°08' (0.31° +/-0.14°)

C - D: 4.40 +/-2.0 mm (0.1732 +/-0.0787 in.)

UCK56L-PSASKA

P255/70R18 8J (STD)
P255/70R18 8J (STD)

P255/70R18 8J (

(1)

)

P275/65R188J (STD)

P275/55R20 8J (SPORT)

A + B: 0°17' +/-0°08' (0.29° +/-0.14°)

C - D: 4.13 +/-2.0 mm (0.1626 +/-0.0787 in.)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































If the toe-in is not as specified, adjust it at the rack ends.

4. ADJUST TOE-IN

a. Release the rack boot set clips.

b. Loosen the tie rod end lock nuts.

P275/65R18 8J (OFFROAD)

A + B: 0°16' +/-0°08' (0.26° +/-0.14°)

C - D: 3.69 +/-2.0 mm (0.1453 +/-0.0787 in.)

UCK56L-PSALKA

P275/65R18 8J (STD)

P275/55R208J (STD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.25 +/-2.0 mm (0.1673 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°16' +/-0°08' (0.27° +/-0.14°)

C - D: 3.79 +/-2.0 mm (0.1492 +/-0.0787 in.)

USK51L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.35 +/- 2.0 mm (0.1713 +/-0.0787 in.)

P275/65R188J (OFFROAD)

A + B: 0°17' +/-0°08' (0.29° +/-0.14°)

C - D: 4.07 +/-2.0 mm (0.1602 +/-0.0787 in.)

USK51L-PSTLKA

P275/65R18 8J (STD)

P275/55R208J (STD)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.40 +/-2.0 mm (0.1732 +/-0.0787 in.)

P275/65R188J (OFFROAD)

A + B: 0°17' +/-0°08' (0.29° +/-0.14°)

C - D: 4.12 +/-2.0 mm (0.1622 +/-0.0787 in.)

USK56L-PSTSKA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.25 +/-2.0 mm (0.1673 +/-0.0787 in.)

P275/65R188J (OFFROAD)

A + B: 0°16' +/-0°08' (0.27° +/-0.14°)

C - D: 3.79 +/-2.0 mm (0.1492 +/-0.0787 in.)

USK56L-PSTSGA

P255/70R18 8J (STD)
P275/65R18 8J (STD)

P275/55R20 8J (SPORT)

A + B: 0°18' +/-0°081 (0.30° +/-0.14°)

C - D: 4.25 +/-2.0 mm (0.1673 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°16' +/-0°08' (0.27° +/-0.14°)

C - D: 3.79 +/-2.0 mm (0.1492 +/-0.0787 in.)

USK56L-PSTLKA

P275/65R18 8J (STD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.33 +/-2.0 mm (0.1705 +/-0.0787 in.)

P275/55R20 8J (STD)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.33 +/-2.0 mm (0.1705 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°16' +/-0°08' (0.27° +/-0.14°)

C - D: 3.87 +/-2.0 mm (0.1524 +/-0.0787 in.)

USK56L-PSTLGA

P275/65R18 8J (STD)

A + B: 0°18' +/-0°08' (0.30° +/-0.14°)

C - D: 4.33 +/-2.0 mm (0.1705 +/-0.0787 in.)

P275/55R20 8J (STD)

A + B: 0°19' +/-0°08' (0.31° +/-0.14°)

C - D: 4.33 +/-2.0 mm (0.1705 +/-0.0787 in.)

P275/65R18 8J (OFFROAD)

A + B: 0°16' +/-0°08' (0.27° +/-0.14°)

C - D: 3.87 +/-2.0 mm (0.1524 +/-0.0787 in.)

(1)

for 5 leaf spring



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































c. Turn the right and left rack ends by an equal amount to adjust the toe-in to the center value.

d. Check that the length of the right and left rack ends are approximately the same.

Standard difference:

0 +/-1 mm (0 +/-0.0394 in.) or less

e. Tighten the tie rod end lock nuts.

Torque: 69 N*m (704 kgf*cm, 51 ft.*lbf)

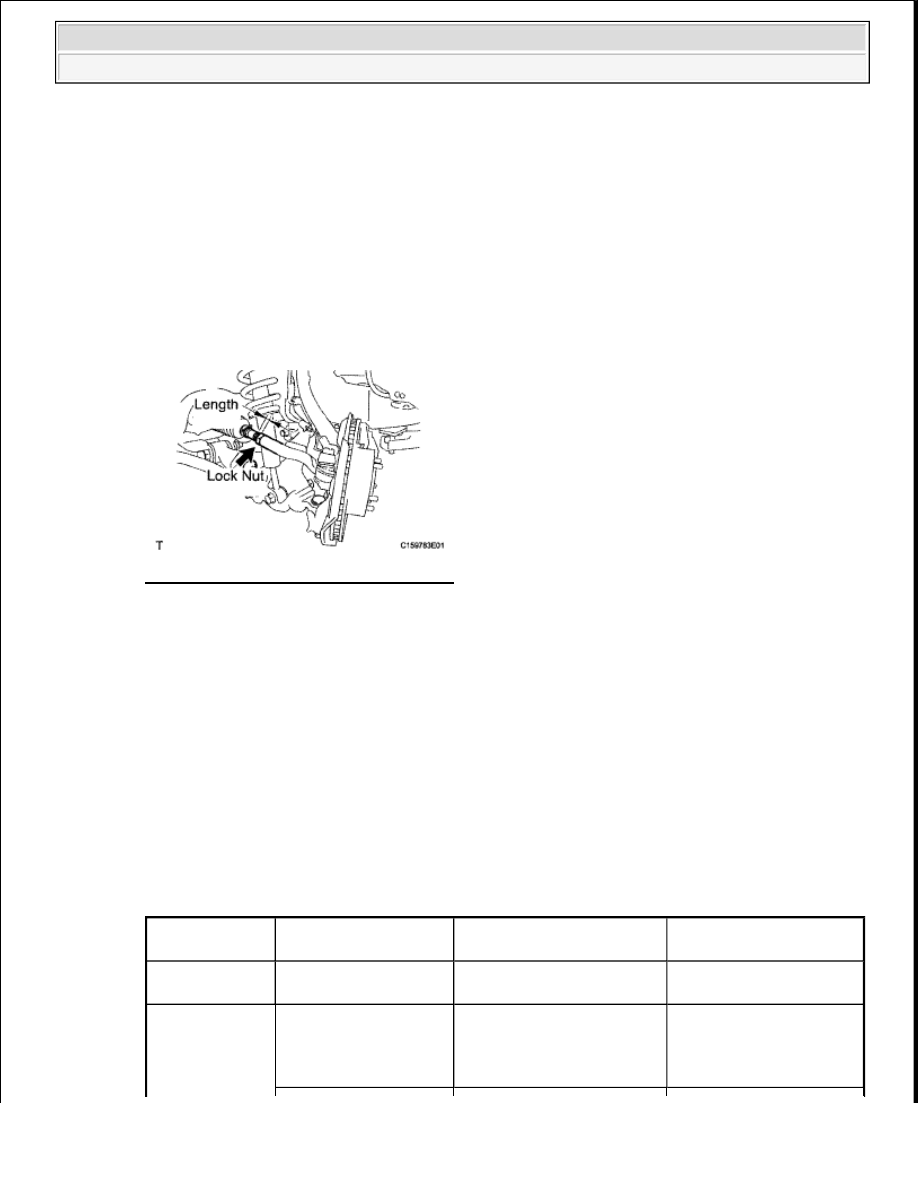

Fig. 5: Locating Tie Rod End Lock Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Place the boots on the seats and install the clips.

HINT:

Make sure that the boots are not twisted.

5. INSPECT WHEEL ANGLE

a. Turn the steering wheel to the left and right full lock positions, and measure the turning angle.

Standard wheel angle (unloaded vehicle):

for Regular Cab of Standard Deck

WHEEL ANGLE SPECIFICATION

Vehicle Model

Tire size

Inside wheel angle

Outside wheel angle

(reference)

GSK50L-

TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

-38°59' to -41°59' (-38.99°

to -41.99°)

36°21' (36.35°)

UCK50L-

TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J

(SPORT)

-39°02' to -42°02' (-39.03°

to -42.03°)

36°26' (36.44°)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra































Standard wheel angle (unloaded vehicle):

for Regular Cab of Long Deck

WHEEL ANGLE SPECIFICATION

P275/65R18 8J

(OFFROAD)

-39°01' to -42°01' (-39.01°

to -42.01°)

36°23' (36.39°)

UCK55L-

TRADKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J

(SPORT)

-39°25' to -42°25' (-39.41°

to -42.41°)

36°41' (36.69°)

P275/65R18 8J

(OFFROAD)

-39°23' to -42°23' (-39.39°

to -42.39°)

36°40' (36.66°)

USK50L-

TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J

(SPORT)

-38°59' to -41°59' (-38.99°

to -41.99°)

36°21' (36.35°)

P275/65R18 8J

(OFFROAD)

-38°58' to -41°58' (-38.96°

to -41.96°)

36°19' (36.31°)

USK55L-

TRTDKA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J

(SPORT)

-39°23' to -42°23' (-39.38°

to -42.38°)

36°38' (36.63°)

P275/65R18 8J

(OFFROAD)

-39°22' to -42°22' (-39.37°

to -42.37°)

36°36' (36.60°)

USK55L-

TRTDGA

P255/70R18 8J (STD)
P275/65R18 8J (OPT)

P275/55R20 8J

(SPORT)

-39°231 to -42°23' (-39.38°

to -42.38°)

36°38' (36.63°)

P275/65R18 8J

(OFFROAD)

-39°22' to -42°22' (-39.37°

to -42.37°)

36°36' (36.60°)

Vehicle Model

Tire size

Inside wheel angle

Outside wheel angle

(reference)

GSK51L-

THADKA

P255/70R18 8J

(STD)

P275/65R18 8J

(OPT)

-39°04' to -42°04' (-39.06° to -

42.06°)

36°29' (36.49°)

P255/70R18 8J

(

(1)

)

-39°30' to -42°30' (-39.50° to -

42.50°)

36°56' (36.93°)

UCK51L-

THADKA

P255/70R18 8J

(STD)

P275/65R18 8J

(OPT)

-39°04' to -42°04' (-39.06° to -

42.06°)

36°30' (36.50°)

P255/70R18 8J

-39°28' to -42°28' (-39.47° to -

36°52' (36.87°)



2009 Toyota Tundra

2009 SUSPENSION Suspension - Tundra
